S'applique à : R5

Comprobación del volumen de suministro

Les étapes d’installation jusqu’à l’utilisation sont les suivantes :

→

→

  • Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.

Machine, câbles, tuyaux

1

2

3

4

5

Outils

6

7

8

9

10

11

Ustensiles d’entretien

12

13

14

15

16

17

18

19

20





Pièces de rechange

21

22

23

24

  1. 1 x Máquina R5

  2. 1 x Portabloques

  3. 1 x Cable de alimentación

  4. 1 x Cable de red Ethernet

  5. 1 x Tuyau pneumatique

  6. 1 x Destornillador de torque (1,8 Nm) pour le montage des blocs

  7. 1 x Tournevis avec mandrin à changement rapide pour le porte-pièce

  8. 1 x Embout hexagonal 2 mm

  9. 1 x Embout TX 25

  10. 1 x Broca (2,8 mm) pour les positions d’outils

  11. 1 x Pasador de medición

  12. 1 x Kit de mantenimiento de husillo

  13. 1 x Kit de calibrado

    • 1 x Micromètre

    • 6 x Pièce brute d’étalonnage

    • 1 x Fraise hémisphérique à 1 dent (P200-R1-40)

  14. 1 x Boquilla para juntas (pour le nettoyage de la chambre de travail)

  15. 1 x Paño de microfibra

  16. 1 x Cepillo de limpieza

  17. 1 x Cepillo interdental (pour le nettoyage de la plaque à buses)

  18. 1 x Pinceau de nettoyage

  19. 1 x Kit de mantenimiento del portapiezas

    • 1 x Joint

    • 2 x Valve

    • 4 x Vis à tête bombée (M5 x 12)

  20. 3 x Tec Powder pour le nettoyage du système de liquide de refroidissement (50 g par sachet)

  21. 1 x Depósito con carbón activado ; quantité pour env. 3 mois

  22. 1 x Inserto del almacén de herramientas

  23. 3 x Filtro fino long

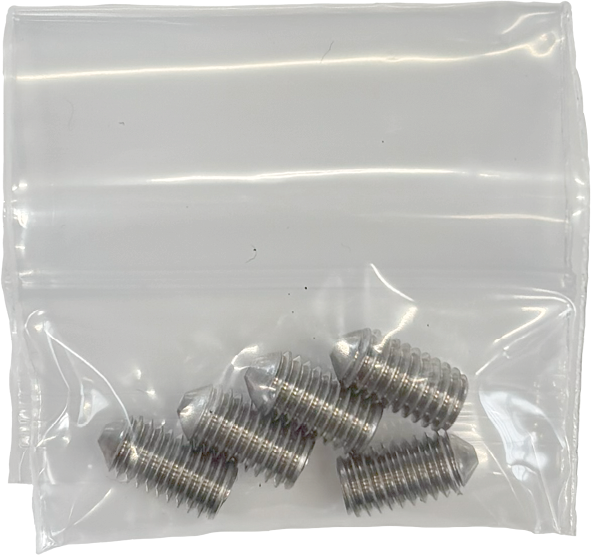

  24. 5 x Tige filetée (M5 x 10) pour le porte-bloc

Non illustrés :

  • 1 x Brève description de la machine
  • 1 x Aide au transport pour le transport de la machine
  • 1 x Verrou de transport dans la chambre de travail
  • 1 x Fiche explicative pour le retrait de l’aide au transport et du verrou de transport
  • 1 x Ensemble de capuchons de protection, diamètre 7,5 mm
  • 1 x Tige filetée (M5 x 16)

  • Kit d’emballage

    • 1 x Mallette de transport

    • 1 x Rembourrage d’emballage, en plusieurs parties

    • 1 x Capot de protection de transport

    • 1 x Capot de protection du boîtier
