S'applique à : N4+

Colocación y cambio de herramientas

Le workflow de création de restauration est le suivant :

→

→

→

→

→

AVIS

Détérioration de la broche ou des positions d’outil en cas d’utilisation d’outils non adaptés

L’utilisation d’outils non adaptés est susceptible d’endommager la pince de serrage ou la broche et/ou les positions d’outils.

  • N’utilisez que des outils ayant une face de dépouille suffisante sur la tige d’outil.

  • Montez un anneau de retenue comme anneau d'arrêt selon la norme DIN 471-A3.

  • Consultez les autres paramètres du chapitre Datos técnicos.

Cambio de herramienta automático o manual

Le changement d’outil peut être effectué automatiquement via le magasin d’outils ou manuellement via la pince de serrage. Puisque vous pouvez configurer chaque position d’outils individuellement, les changements automatiques et manuels sont possibles en parallèle.

Propriétés du changement automatique d’outil

Vous ne pouvez pas changer automatiquement d’outil dans les cas suivants :

  • Une position d'outil est usée et ne peut plus recevoir d'outils correctement.

  • Vous utilisez des outils qui ne s'insèrent pas dans le magasin d'outils.

Propriétés du changement d’outil manuel

Insertar herramientas en el almacén de herramientas

Vous pouvez équiper le magasin d'outils de votre machine de deux façons :

  • Par insertion manuelle dans le magasin d'outils : Il s'agit de la façon la plus rapide. Elle est décrite ci-dessous.
  • Par l’intermédiaire de la broche : Vous insérez un outil dans la pince de serrage et la broche déposera l’outil dans le magasin d’outils. Cette option prend plus de temps, mais pourrait être plus pratique pour certains. La méthode est décrite dans la documentation du logiciel de fabrication.

Vous pouvez insérer jusqu'à 8 outils dans le magasin d'outils. Le magasin d'outils est amovible.

Almacén de herramientas en la cámara de trabajo (marcado en naranja)

Vous insérez manuellement des outils comme suit :

  1. ATTENTION !Portez des gants.

  2. Abra la puerta de la cámara de trabajo.

  3. Si vous préférez équiper le magasin d’outils à l’extérieur de la machine, retirez-le de la chambre de travail à l’aide des poignées encastrées (marquées en bleu).

    4.

  4. AVIS ! Supprimez les outils usés ou endommagés du magasin d'outils, le cas échéant. dentalcnc affiche les durées de vie de l’outil dans la vue Gestion des outils.

  5. Insérez les nouveaux outils :
    1. Veillez à ce que les positions des outils dans le magasin d’outils correspondent à celles de dentalcnc.

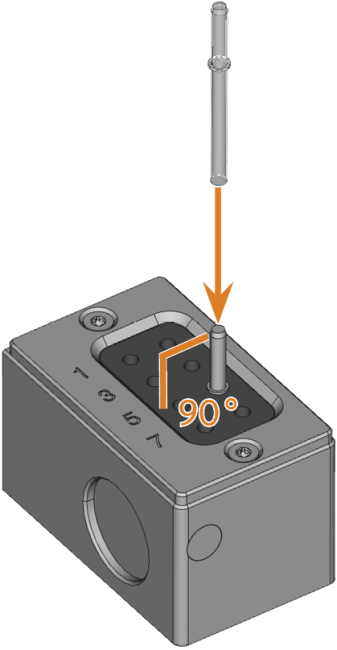

    2. Insérez les outils directement dans les positions de l'outil avec l'arête de coupe dirigée vers le bas. Poussez-les jusqu'à ce que l'anneau touche le caoutchouc.

    Si les positions des outils dans le magasin d'outils ne correspondent pas aux positions des outils dans dentalcnc, la machine utilisera le(s) mauvais outil(s) pendant l'exécution de la tâche et le résultat de la tâche deviendra inutilisable.

  6. Après le remplacement d'un outil, réinitialisez la valeur de la durée de vie de l'outil. Pour ce faire, sélectionnez l’affichage de gestion d’outils dans dentalcnc.
  7. Si nécessaire, rebranchez le magasin d'outils sur le support du magasin d'outils.



Supérieur : Positions d’outils 1 - 8 dans le magasin d'outils
Bas : Positions d'outils 1 - 8 dans dentalcnc

Retirar las herramientas del almacén de herramientas

  1. ATTENTION !Portez des gants.

  2. Abra la puerta de la cámara de trabajo.

  3. Faites glisser l’outil vers le haut à partir du magasin d’outils.

  4. Si vous remettez l’outil en stock ou n’utilisez plus le type d’outil, configurez-le dentalcnc en conséquence.

Añadir herramientas de repuesto

Lorsque la durée de vie d’un outil est terminée pendant l’usinage, dentalcnc peut charger un outil de remplacement automatiquement à partir du magasin d’outils pour poursuivre l’usinage.

  1. Placez des outils de remplacement dans le magasin d’outils.

  2. Configurez les outils de remplacement dans dentalcnc.

    Ajout d'outils de remplacement
