S'applique à : E5

1. Ayez à portée de main :

   1 x Palpeur de mesure de remplacement





   1 x Tournevis à angle TX10





2. Abra la puerta de la cámara de trabajo.

3. ATTENTION !Portez des gants.

4. Retirez l'outil de la position E1.

5. Terminez dentalcnc.











6. Apague la máquina mediante el interruptor principal.

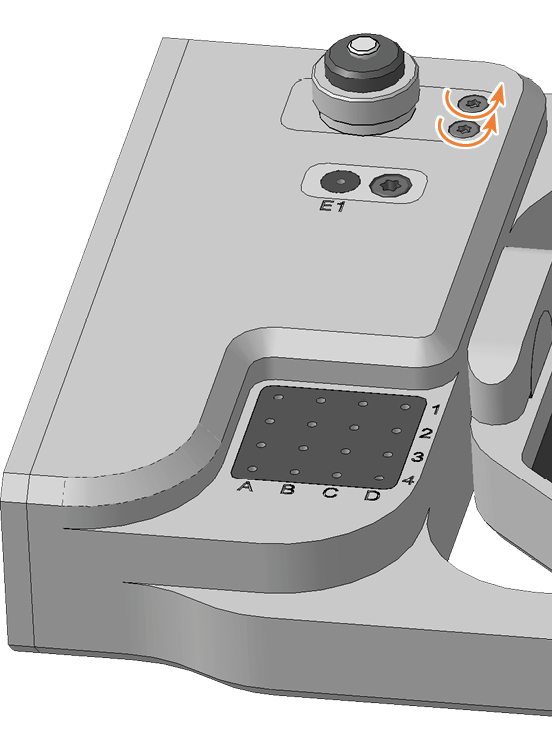

7. Utilisez le tournevis à angle TX10 pour dévisser les 2 vis qui fixent le palpeur de mesure.

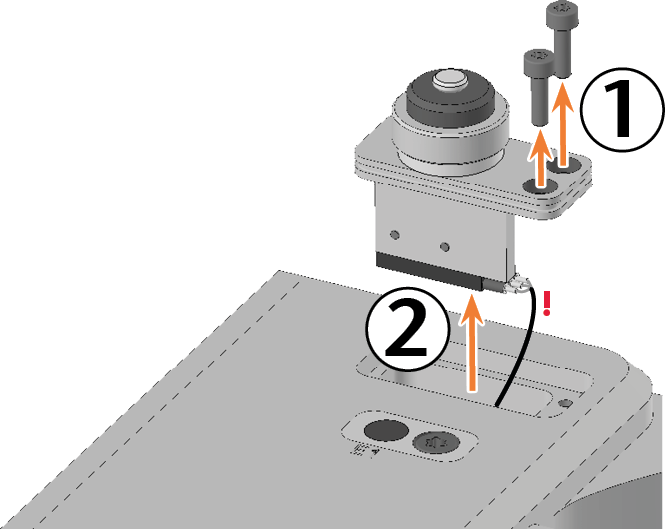

8. Tirez délicatement le palpeur de mesure vers le haut. Assurez-vous que le câble du palpeur de mesure est branché.

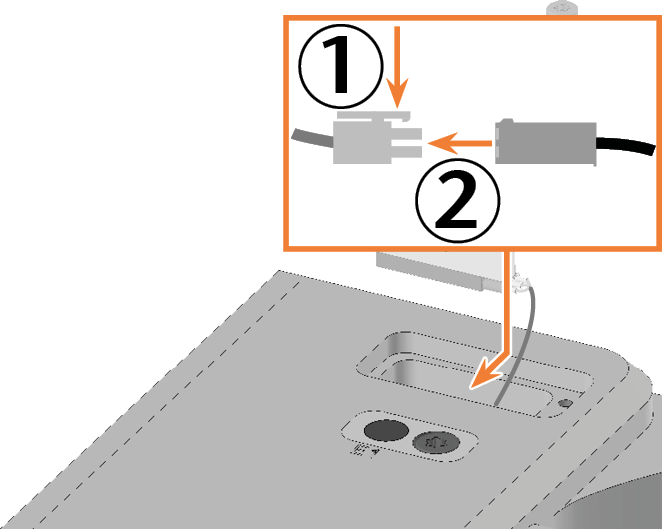

9. Appuyez sur l'étrier latéral du connecteur du câble du palpeur de mesure et retirez la fiche de la prise.













10. Retirez le palpeur de mesure et son câble de la chambre de travail.

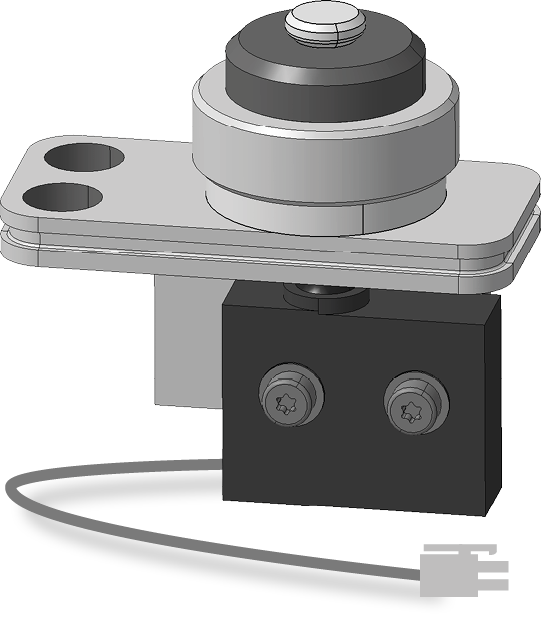

11. Prenez le palpeur de mesure de remplacement en main.

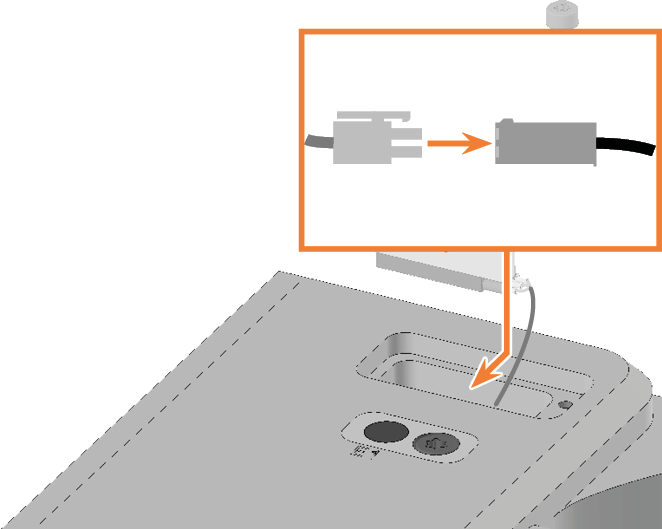

12. Branchez la fiche du câble du palpeur de mesure dans la prise du module d'axe A-B.

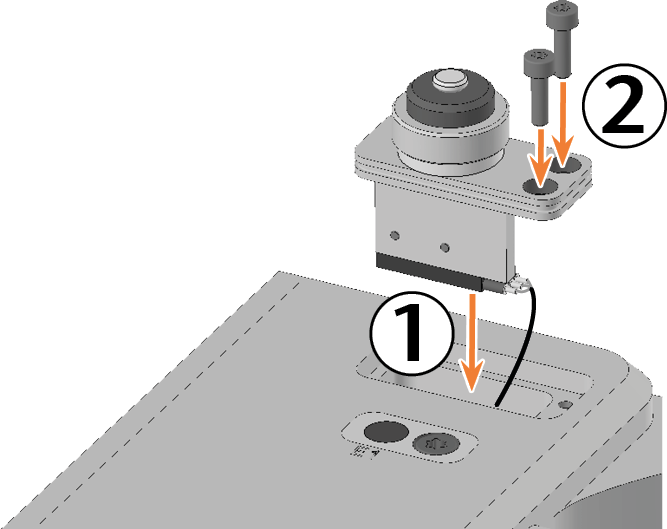

13. Insérez le palpeur de mesure de remplacement dans l'ouverture comme illustré.

14. Vissez le palpeur de mesure de remplacement avec les 2 vis à l'aide du tournevis à angle TX10.













15. Cierre la puerta de la cámara de trabajo.

16. Lancez dentalcnc.

17. Encienda la máquina mediante el interruptor principal.













18. Vérifiez le bon fonctionnement du palpeur de mesure.

     Test manuel du palpeur de mesure

19. Si le palpeur de mesure ne fonctionne pas, vérifiez le câblage.

20. Mesurez le palpeur de mesure.

     Mesurer le palpeur de mesure
