S'applique à : E4

Remplacer la pompe du liquide de refroidissement

1. Ayez à portée de main :

   1 x Pompe à liquide de refroidissement de rechange



   1 x Tournevis à angle TX20





   1 x Clé de 10 mm

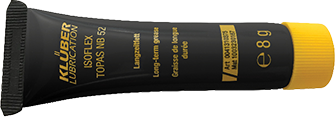

   1 x Graisse pour pince de serrage



2. .Éteignez la machine via l’interrupteur principal.





3. Débranchez la machine de toutes les lignes.

4. Retirez le réservoir de liquide de refroidissement de la machine.

5. Retirez le panneau latéral gauche.

    Démonter et monter le boîtier de la machine

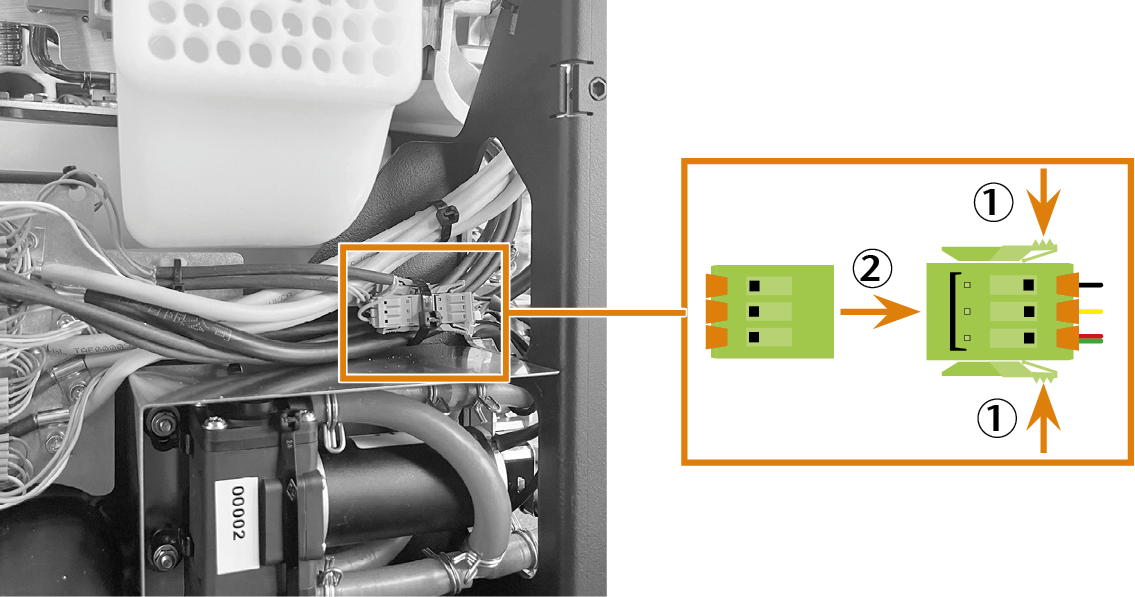

6. Débranchez la fiche du câble de raccordement de la prise.





7. Coupez les 4 serre-câbles qui fixent le tuyau d'aspiration.

8. Retirez le tuyau d'aspiration du tube plongeur. Recueillez le liquide qui s’écoule avec un chiffon.









9. Débranchez le tuyau du clapet anti-retour. Recueillez le liquide qui s'écoule avec un chiffon.





10. Débranchez la fiche du câble de raccordement de la prise.

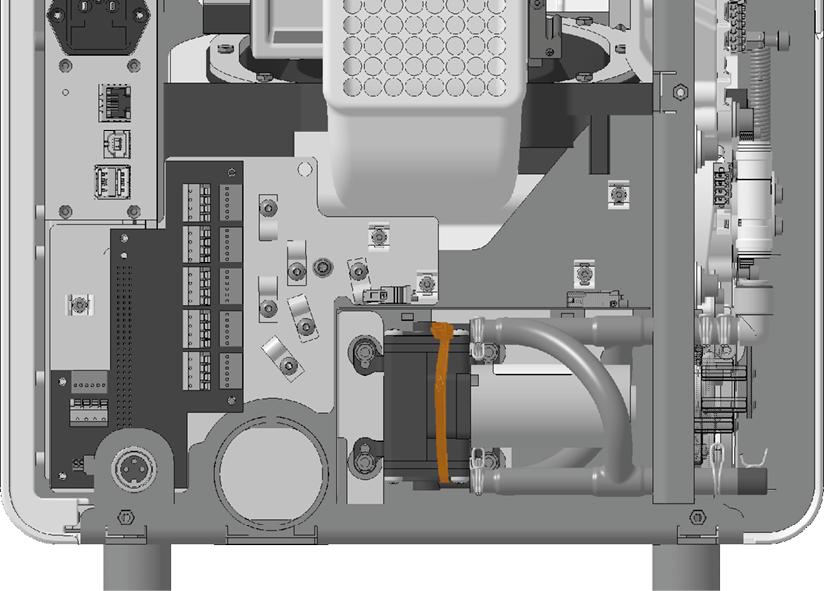

11. Ouvrez le serre-câble réutilisable (marqué en orange) qui fixe la pompe à liquide de refroidissement.

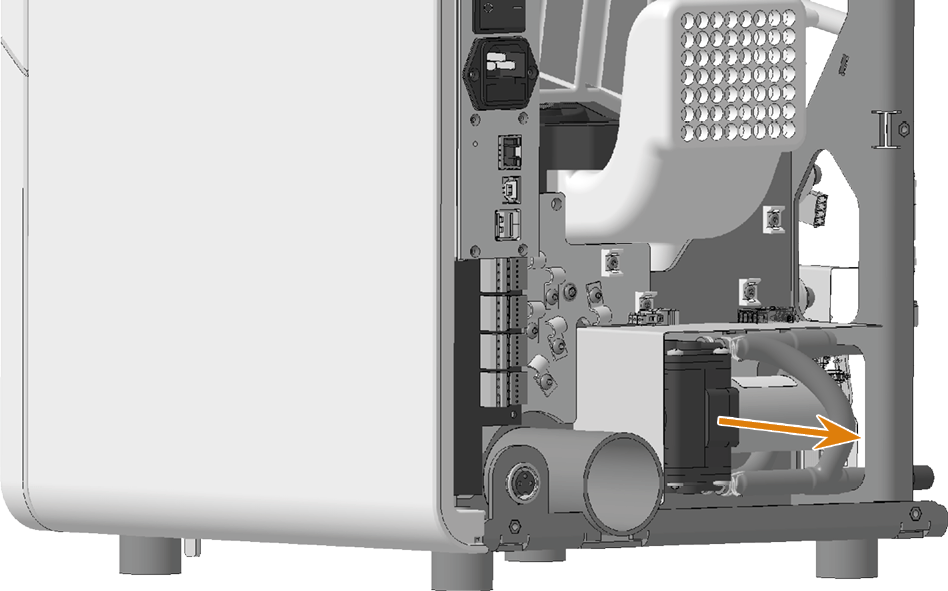

12. Retirez la pompe à liquide de refroidissement de son support et enlevez-la de la machine.

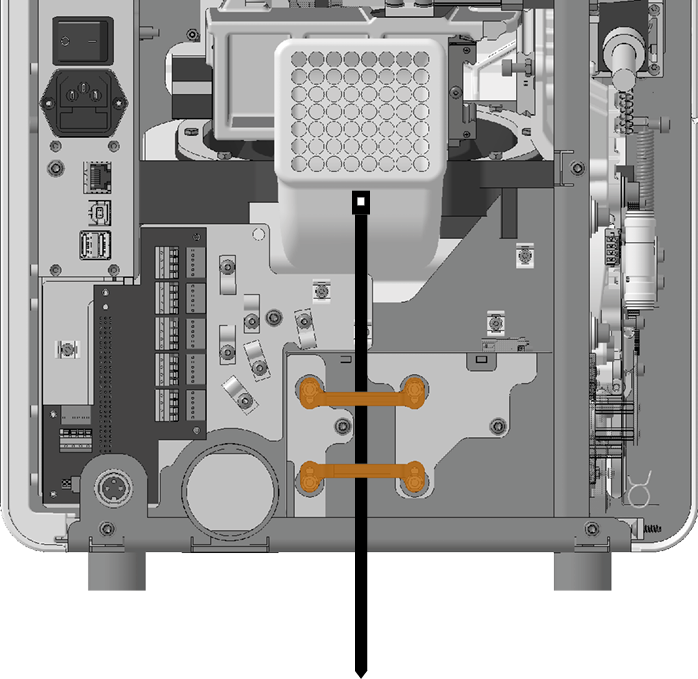

13. Positionnez le serre-câble fourni derrière le support (marqué en orange) de la pompe à liquide de refroidissement.

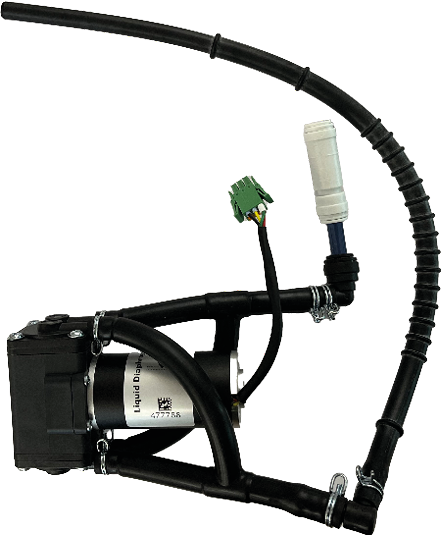

14. Prenez la pompe à liquide de refroidissement de rechange et positionnez-la dans la machine :

    1. Faites passer les raccords de tuyaux et le câble de raccordement par l'ouverture latérale.

    2. Poussez la pompe à liquide de refroidissement dans le support jusqu'à ce que vous entendiez un clic.

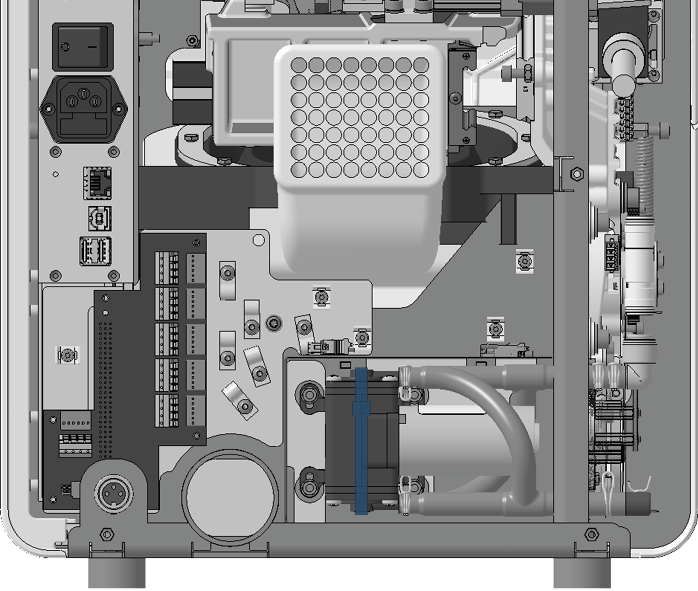

15. Fixez la pompe à liquide de refroidissement avec le serre-câble (marqué en Orange).

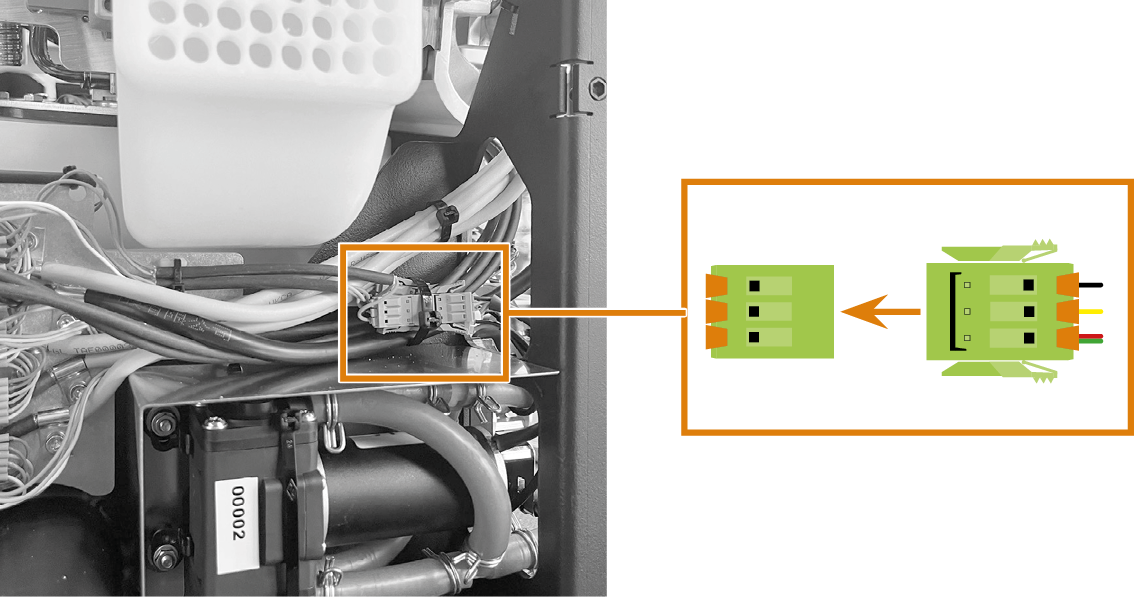

16. Branchez le câble de la pompe à liquide de refroidissement dans la prise correspondante de la machine.

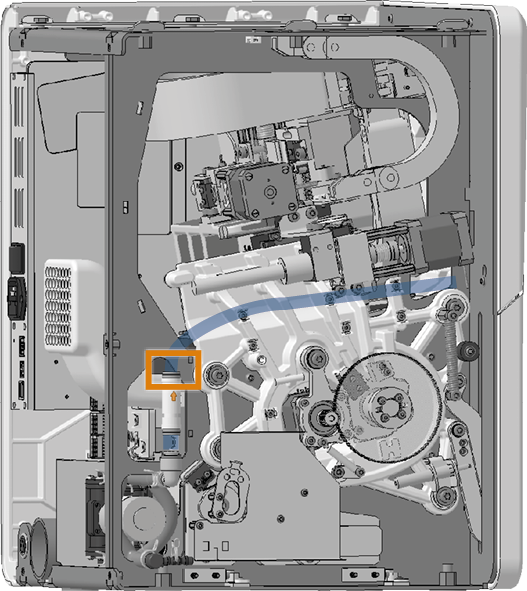

17. Raccordez le tuyau au clapet anti-retour.





18. Graissez le tuyau d’aspiration avec une petite quantité de graisse pour pince de serrage.

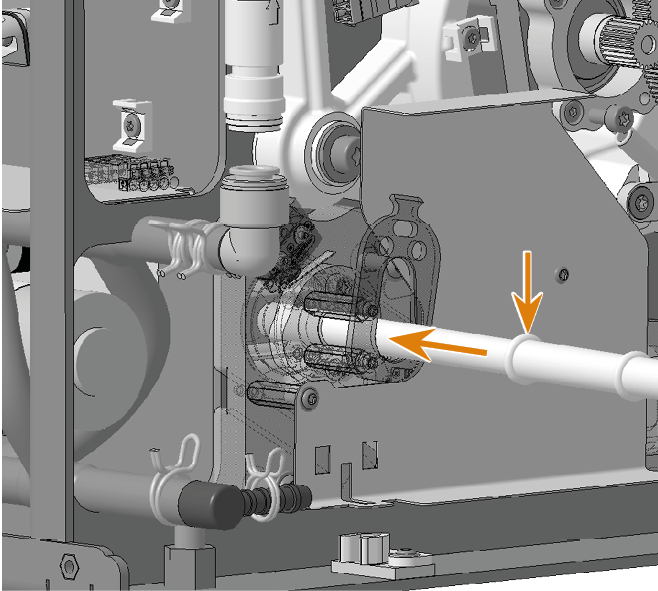

19. Introduisez le tuyau d'aspiration de rechange dans le tube plongeur jusqu'au renflement.





20. Fixez le tuyau d'aspiration à l'aide de 4 serre-câbles. Veillez à ce que les renflements du tuyau d'aspiration soient positionnés dans les encoches.









21. Assemblez le boîtier de la machine.

     Démonter et monter le boîtier de la machine

22. Allumez la machine via l’interrupteur principal.



23. Lancez dentalcnc.

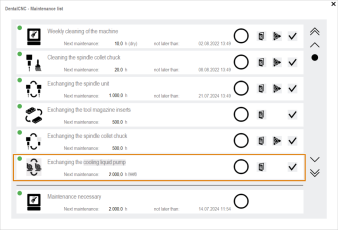

24. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

24. Sélectionnez l'icône suivante de l'entrée Remplacer la pompe à liquide de refroidissement :
