S'applique à : E4

Nettoyage du système de liquide de refroidissement



Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Si le débit du liquide de refroidissement est insuffisant ou si l’intervalle correspondant dans le tableau de maintenance est dépassé, le système de liquide de refroidissement doit être nettoyé.

La tâche se compose des processus automatisés suivants :

Processus Durée (env.)

Nettoyage

30 minutes

Rinçage

5 minutes
PRUDENCE

Dommages matériels causés par un mauvais nettoyage du système de liquide de refroidissement

Si le nettoyage du système de liquide de refroidissement n'est pas effectué correctement, la machine, les pièces brutes et les outils seront endommagés.

  • Utilisez uniquement Tec Powder de vhf pour nettoyer le système de liquide de refroidissement.
  • Respectez scrupuleusement les instructions ci-dessous.

  1. Ayez à portée de main :

    • 1 x Tec Powder (50 g)

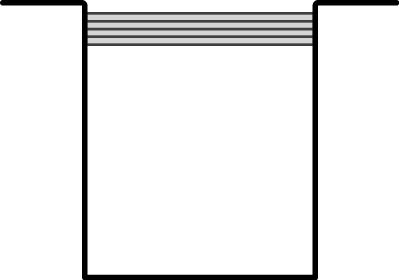

    • 1 x Récipient de collecte avec filtre pour les résidus d'usinage (filtre facultatif)

  2. Lancez dentalcnc.
  3. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :
  4. Sélectionnez la tâche d'entretien Nettoyage du système de liquide de refroidissement.
    • Le guide à l'écran s'affiche.
  5. Ouvrez la porte de la chambre de travail.
  6. Retirez les éléments suivants de la chambre de travail :
    • Toute pièce brute et tout support
    • Les magasins d’outils
  7. Retirez le réservoir de liquide de refroidissement de la machine.
  8. Retirez le panier-filtre et les deux filtres textiles du réservoir de liquide de refroidissement et rincez-les sous l'eau courante.

  9. Nettoyez la chambre de travail une fois par semaine.

    Effectuer le nettoyage hebdomadaire

  10. Videz et nettoyez le réservoir de liquide de refroidissement.

    Changer le liquide de refroidissement et nettoyer le réservoir de liquide de refroidissement

  11. ATTENTION !Respectez les instructions figurant sur l’étiquette de l’emballage du TecPowder et portez un équipement de protection individuelle.

  12. Remplissez 1 l (1,1 qt) d'eau potable dans le réservoir.

  13. Ajoutez 25 g de Tec Powder dans l'eau. Mélangez l'eau jusqu'à ce que la poudre soit complètement dissoute.

  14. Humidifiez un chiffon avec de la solution de TecPowder et enlevez les salissures.

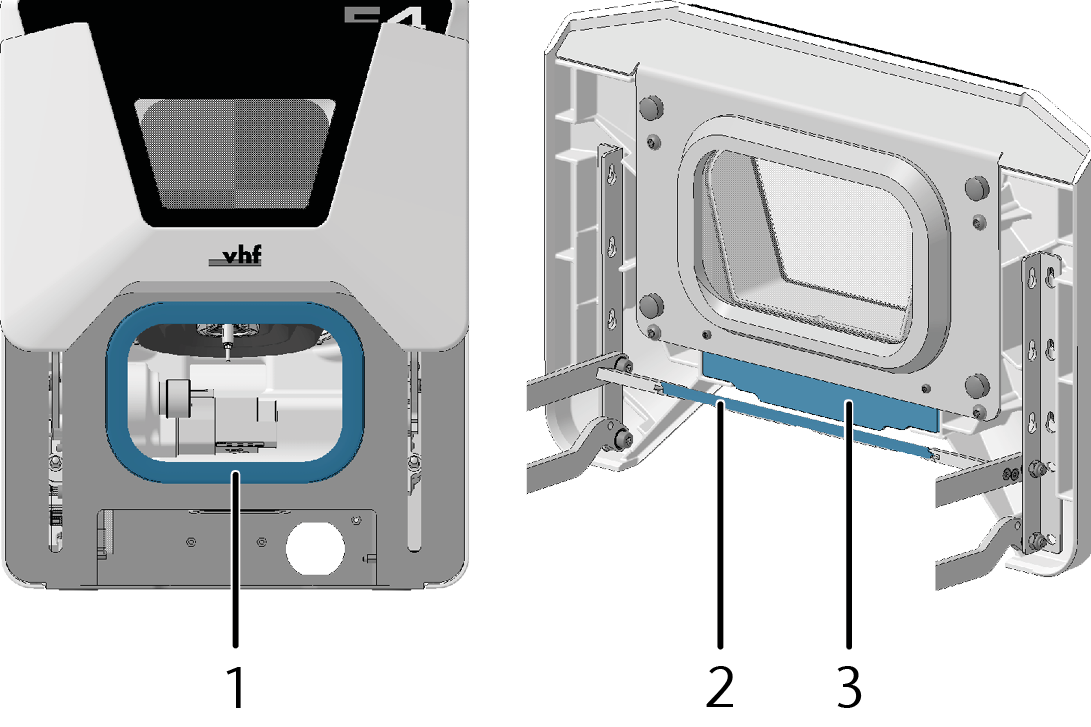

    1. Joint de la porte de la chambre de travail
    2. Lèvre d’étanchéité de la traverse
    3. Surface de contact

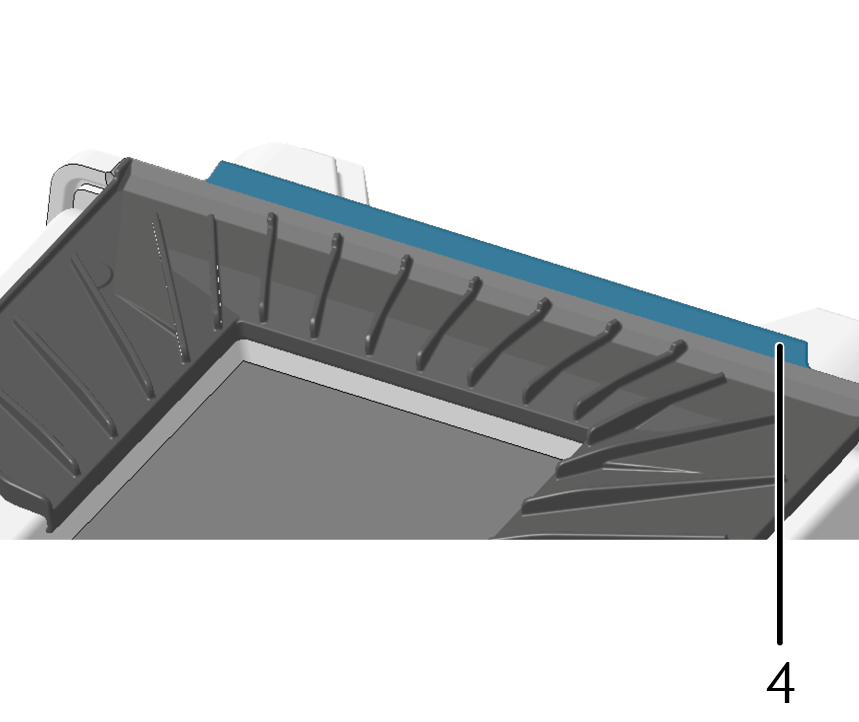

    4. Surface du cadre de la fenêtre d’observation
    5. Lèvre d’étanchéité du coussinet de retour

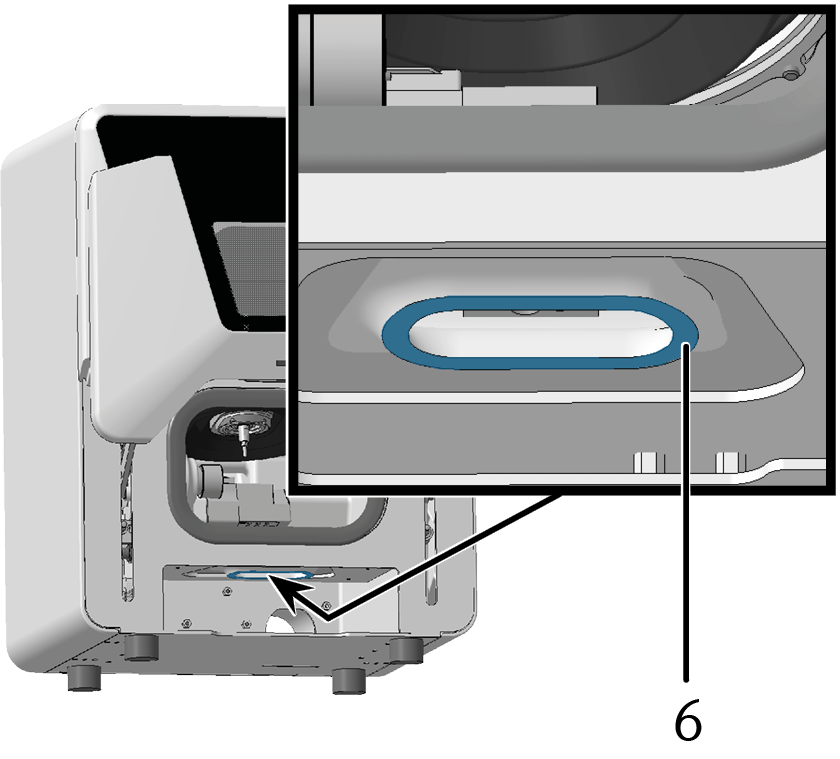

    6. Bord d’égouttage
  15. Insérez le réservoir dans la machine.
  16. Passez à l'étape suivante du guide à l'écran.
    • Le processus de nettoyage commence. Le temps restant s’affiche dans la zone information de la fenêtre principale de dentalcnc.
  17. Attendez la fin du processus.

  18. Videz le réservoir de liquide de refroidissement. Remplissez-le d'eau potable.

  19. Insérez le réservoir dans la machine.

  20. Passez à l'étape suivante du guide à l'écran.
    • Le processus de rinçage commence. Le temps restant s’affiche dans la zone information de la fenêtre principale de dentalcnc.
  21. Attendez la fin du processus.
  22. Passez à l'étape suivante du guide à l'écran.
  23. Ouvrez la porte de la chambre de travail.
  24. Séchez la chambre de travail avec un chiffon.
  25. Videz le réservoir de liquide de refroidissement.
  26. Nettoyez soigneusement le réservoir de liquide de refroidissement.

  27. Remplissez le liquide de refroidissement pour le traitement.

    Ajouter du liquide de refroidissement

  28. Insérez le magasin d'outils dans la chambre de travail.
