S'applique à : E4

Comprobación del volumen de suministro

Les étapes d’installation jusqu’au fonctionnement sont les suivantes :

→

→

→

  • Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.

Machine et câble

1

2

3

4

5



Outils

6

7

8

9

10

11

Ustensiles d'entretien

12

13

14

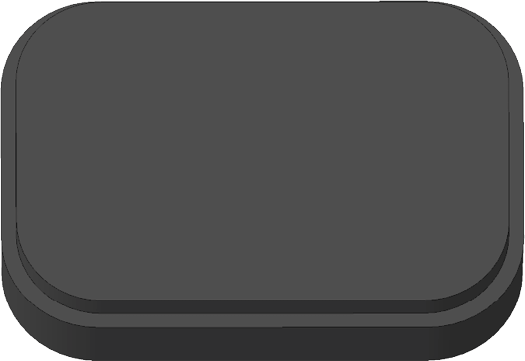

15

16

17

18

19

20





Pièces de rechange

21

22

23

24

25

26

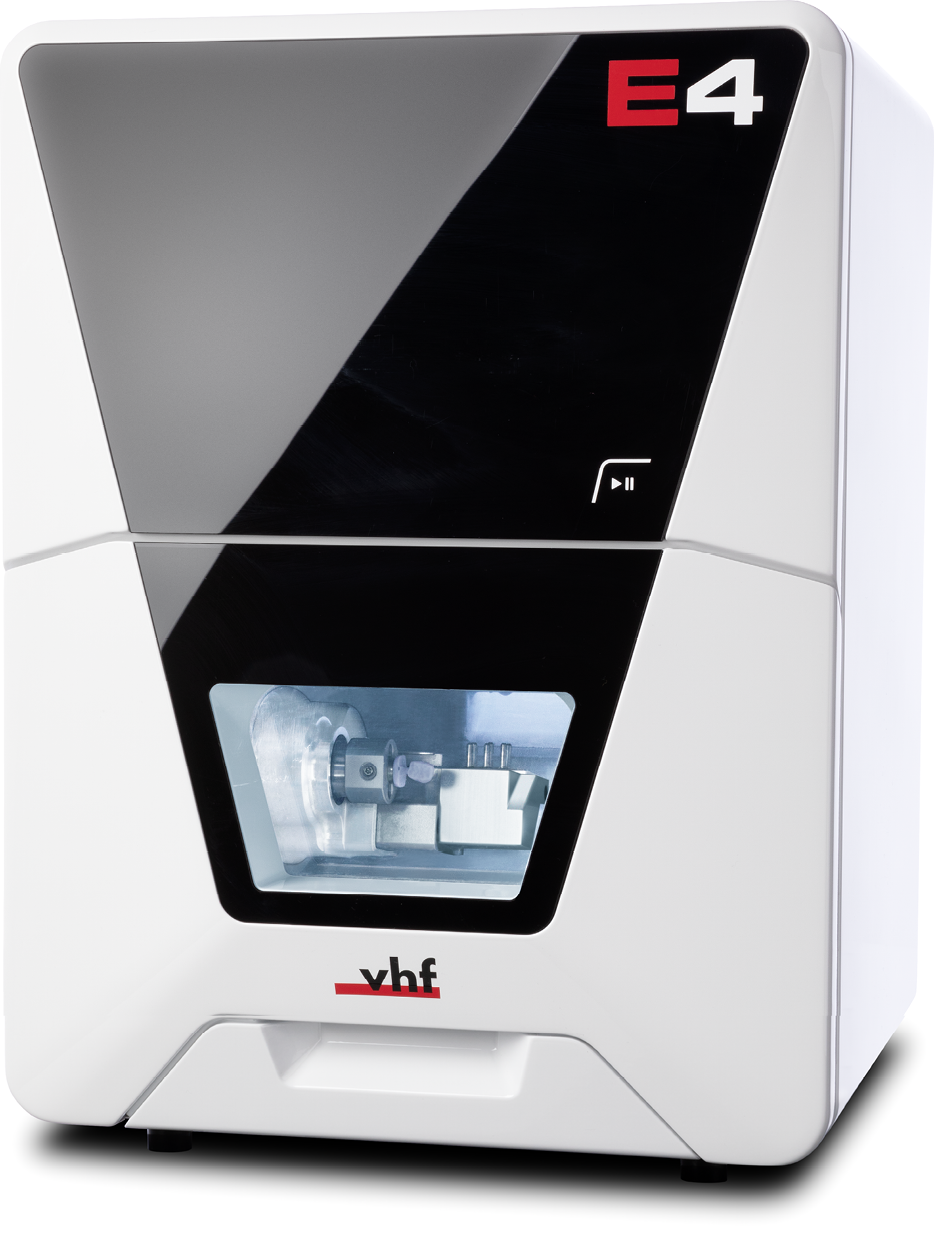

  1. 1 x Máquina E4

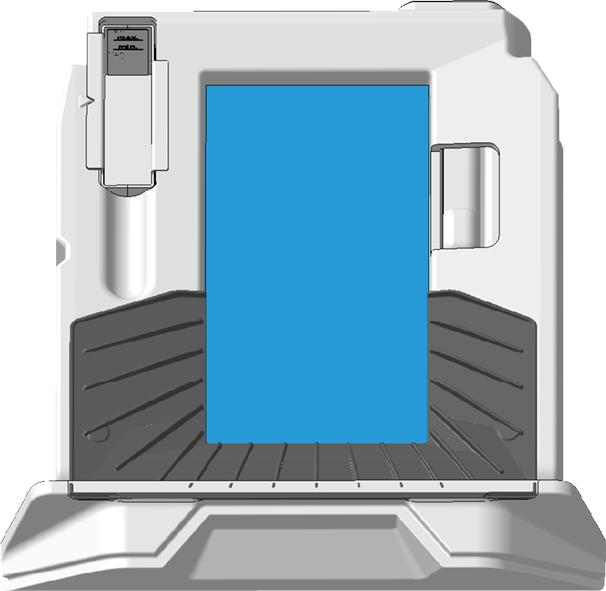

  2. 1 x Depósito de líquido refrigerante

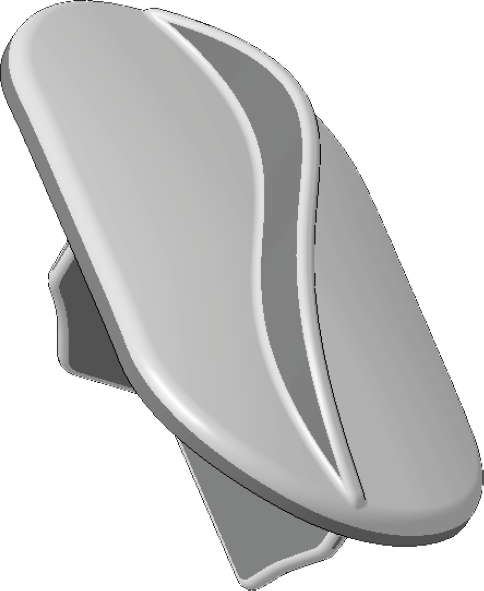

  3. 1 x Insert d'écoulement

  4. 1 x Cable de red Ethernet

  5. 1 x Cable de alimentación

  6. 1 x Destornillador de torque 1,5 Nm

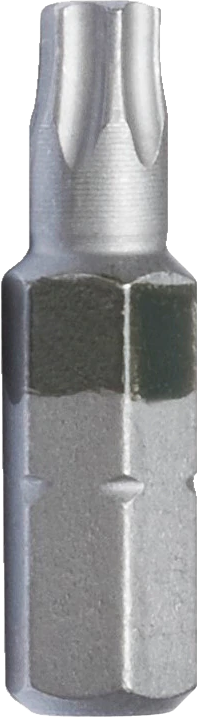

  7. 1 x Embout TX10

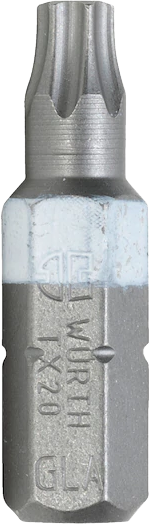

  8. 1 x Embout TX20

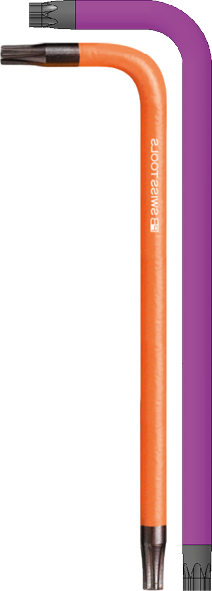

  9. 2 x Destornillador de ángulo

    • 1 x TX10

    • 1 x TX20

  10. 1 x Clé de 10 mm

  11. 1 x Clé de 5,5 mm pour retirer un outil cassé

  12. 1 x Kit de mantenimiento de husillo

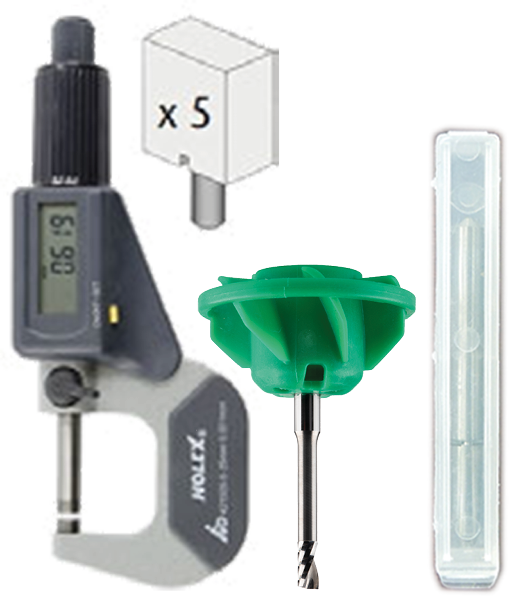

  13. 1 x Kit de calibrado:

    • 1 x Micromètre

    • 5 x Pièce brute de paramétrage

    • 1 x AirTool P250-F1-40-T

    • 1 x P200-R1-40 (à partir d’avril 2024)

  14. 1 x Brocha de limpieza para el portapiezas

  15. 1 x Paño de microfibra

  16. 1 x Broca para posiciones de herramientas (2,8 mm)

  17. 1 x Cepillo interdental pour le nettoyage de la plaque à buses

  18. 3 x Sachet avec Tec Powder pour le nettoyage du système de liquide de refroidissement (50 g par sachet)

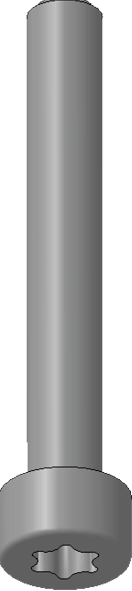

  19. 1 x Vis à tête cylindrique M4 pour dégager un magasin d’outils ou un palpeur de mesure bloqué

  20. 1 x Brosse de nettoyage pour nettoyer le réservoir de liquide de refroidissement

  21. 2 x Insert pour le AirTool

  22. 2 x Inserto del almacén de herramientas

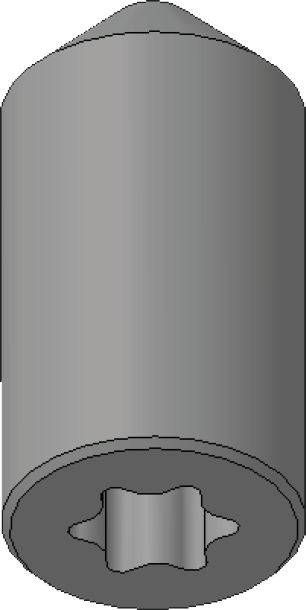

  23. 2 x Tige filetée (M5 x 10) pour le porte-pièce

  24. 1 x Capuchons de protection pour le magasin d'outils

  25. 1 x Filtre fin textile pour le réservoir de liquide de refroidissement

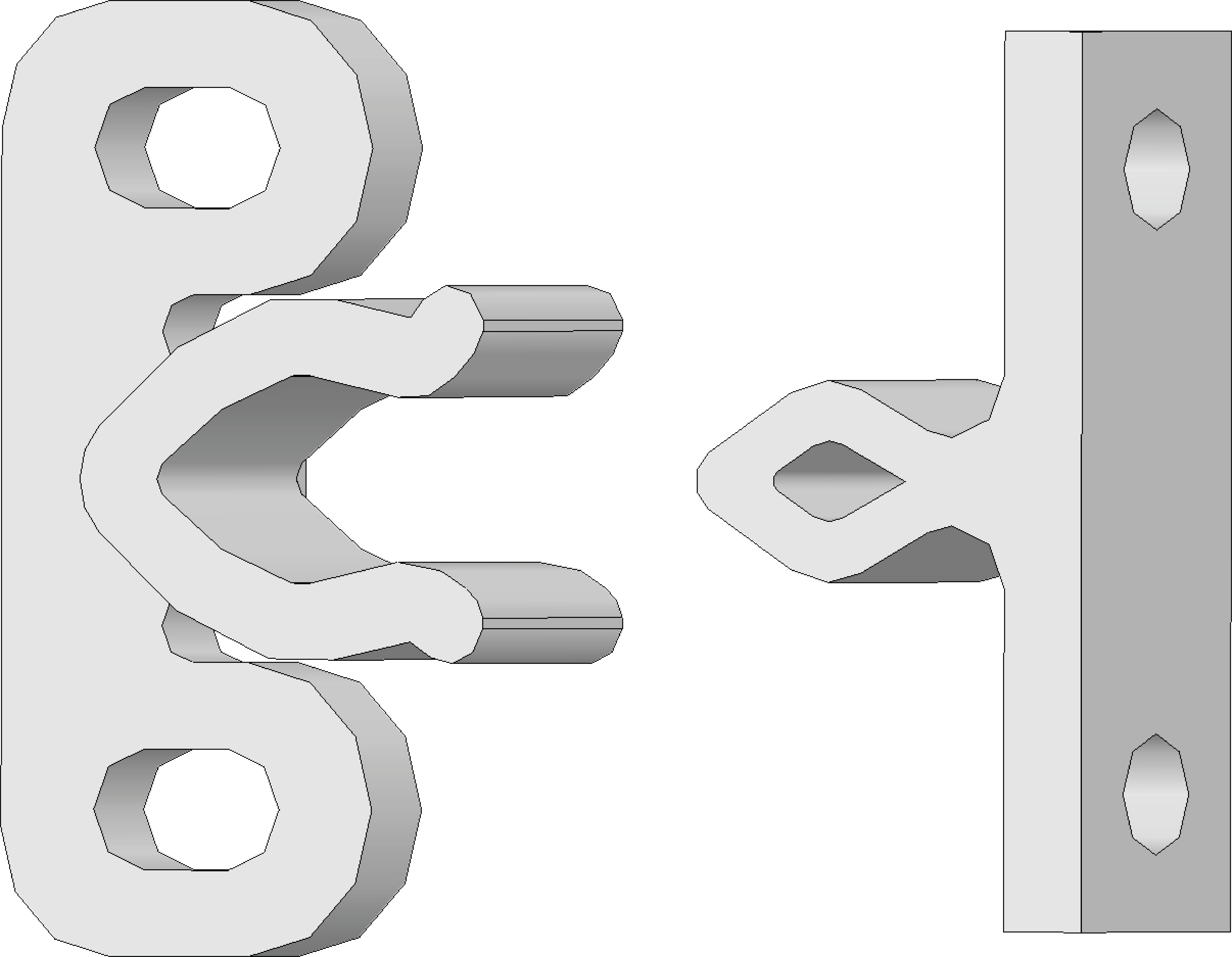

  26. 4 x verrous de fixation pour le panneau latéral

Non illustrés :

  • 1 x Fiche explicative pour le déballage et l’installation de la machine

  • 1 x Brève description de la machine

  • Verrou de transport

    • 2 x Insert en mousse

    • 1 x Cheville en plastique

    • 2 x Boîte à accessoires

  • Set d’emballage

    • 1 x Carton de transport, y compris insert inférieur

    • 1 x Rembourrage supérieur et inférieur

    • 1 x Rembourrage d’appui

    • 1 x Protection de transport

    • 1 x Protection du boîtier
