Vista general de la máquina
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

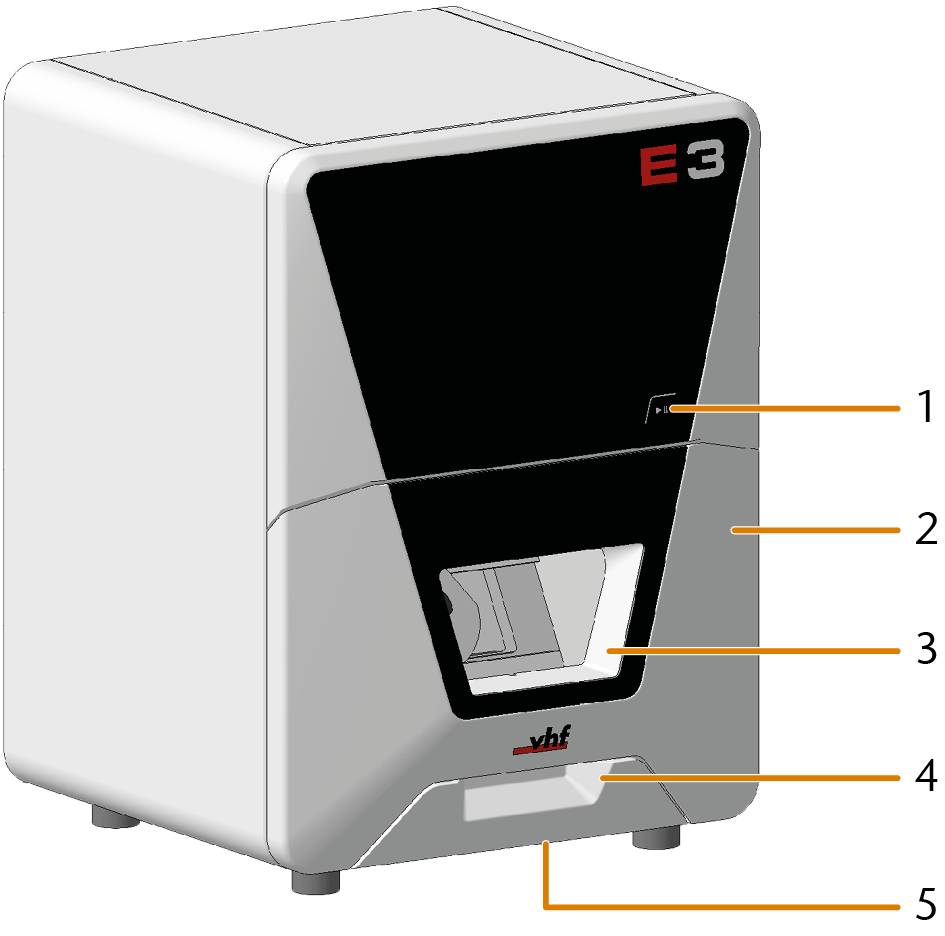

Vista frontal de la máquina
-
Touche de démarrage
-
Puerta de la cámara de trabajo
-
Ventanilla de la cámara de trabajo
-
Moldura de agarre de la puerta de la cámara de trabajo
-
Contenedor de virutas

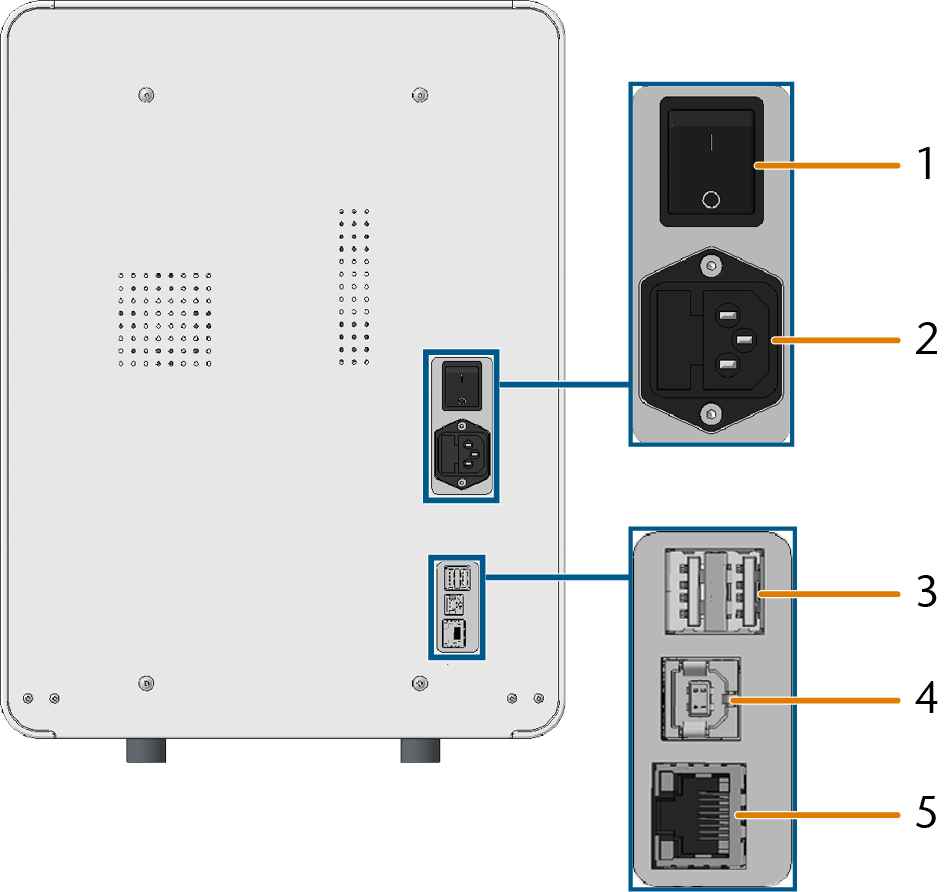

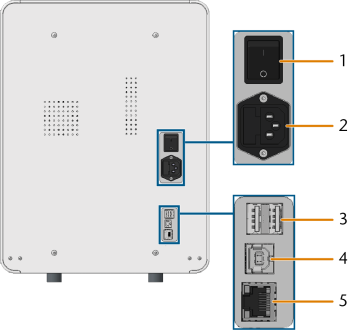

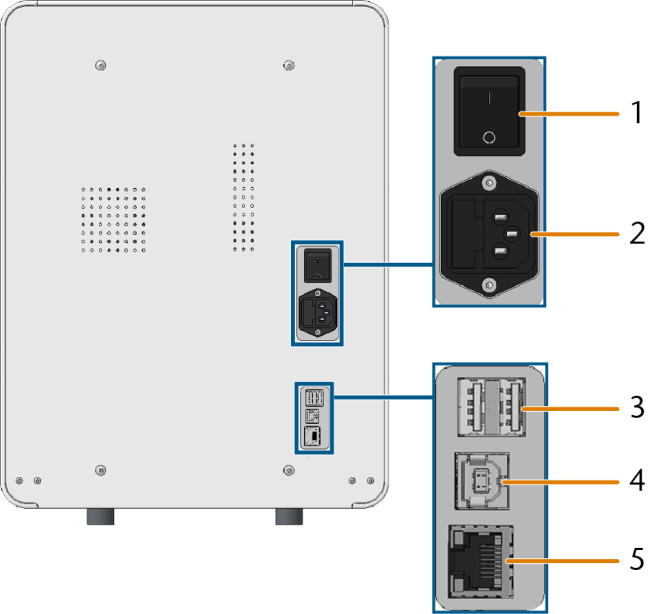

Vista trasera de la máquina
-
Interruptor principal
-
Conexión eléctrica avec fusible en verre T 6,3 A L250 V
-
2 x Puerto USB 2.0 Type A (pour les extensions futures)
-
1 x Puerto USB 2.0 Type B (pour les extensions futures)
-
Puerto de red (Ethernet RJ-45)

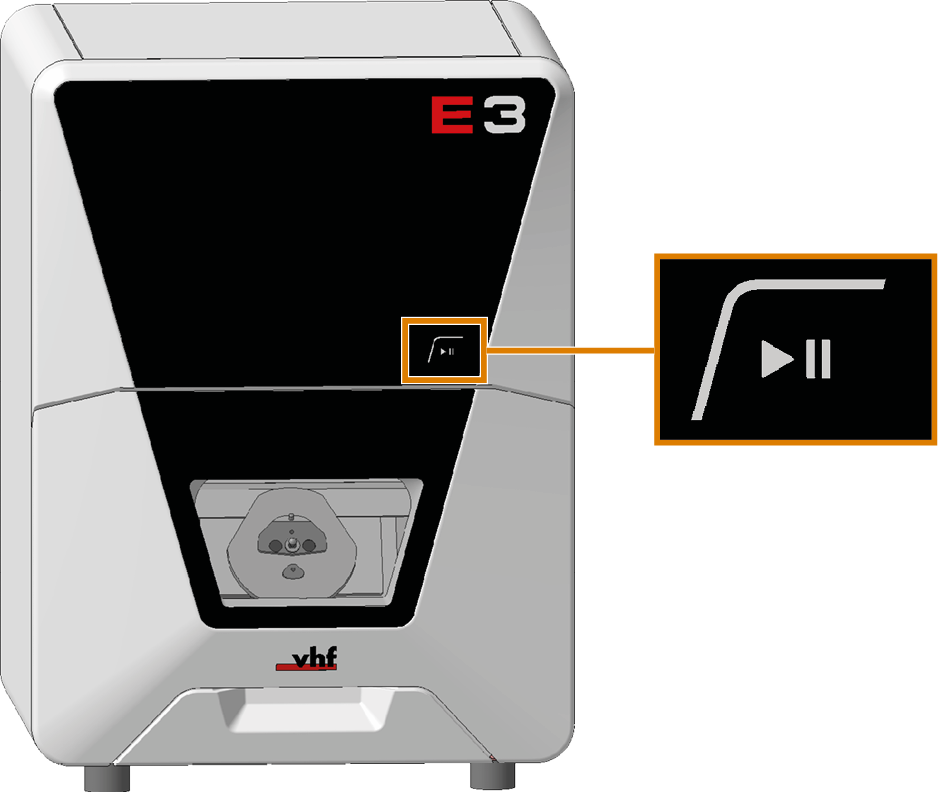

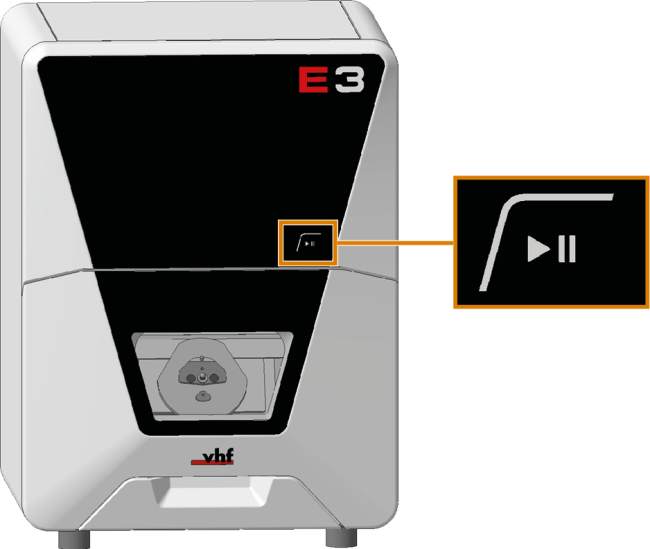

Botón de inicio
La touche de démarrage permet de démarrer et d'interrompre une tâche.
-
Pour appuyer sur la touche de démarrage, mettez un doigt dessus.
N'appuyez passur le bouton.
Puerta de la cámara de trabajo
La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine.
Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

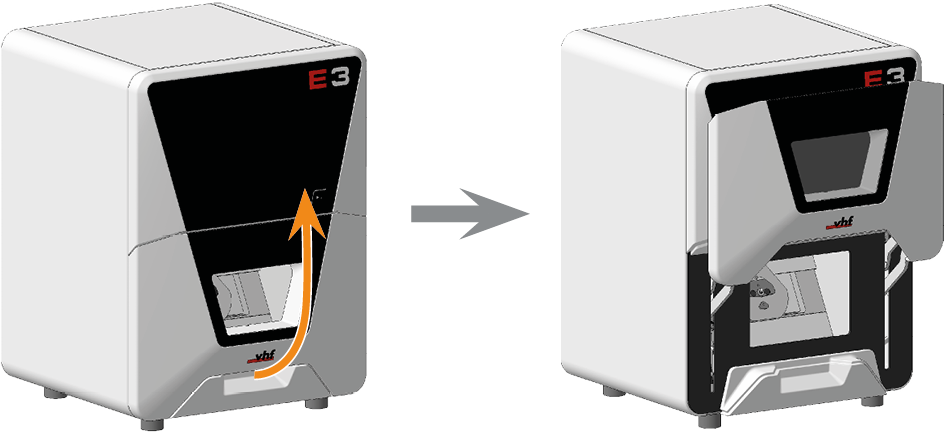

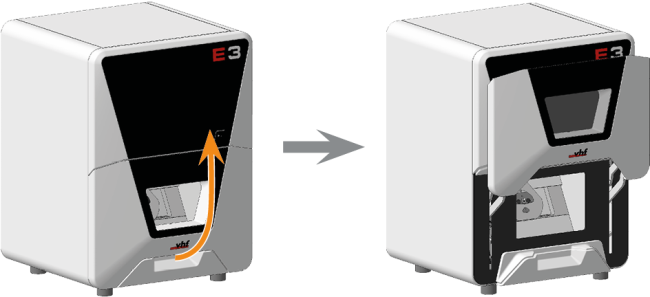

- Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de préhension de la porte.

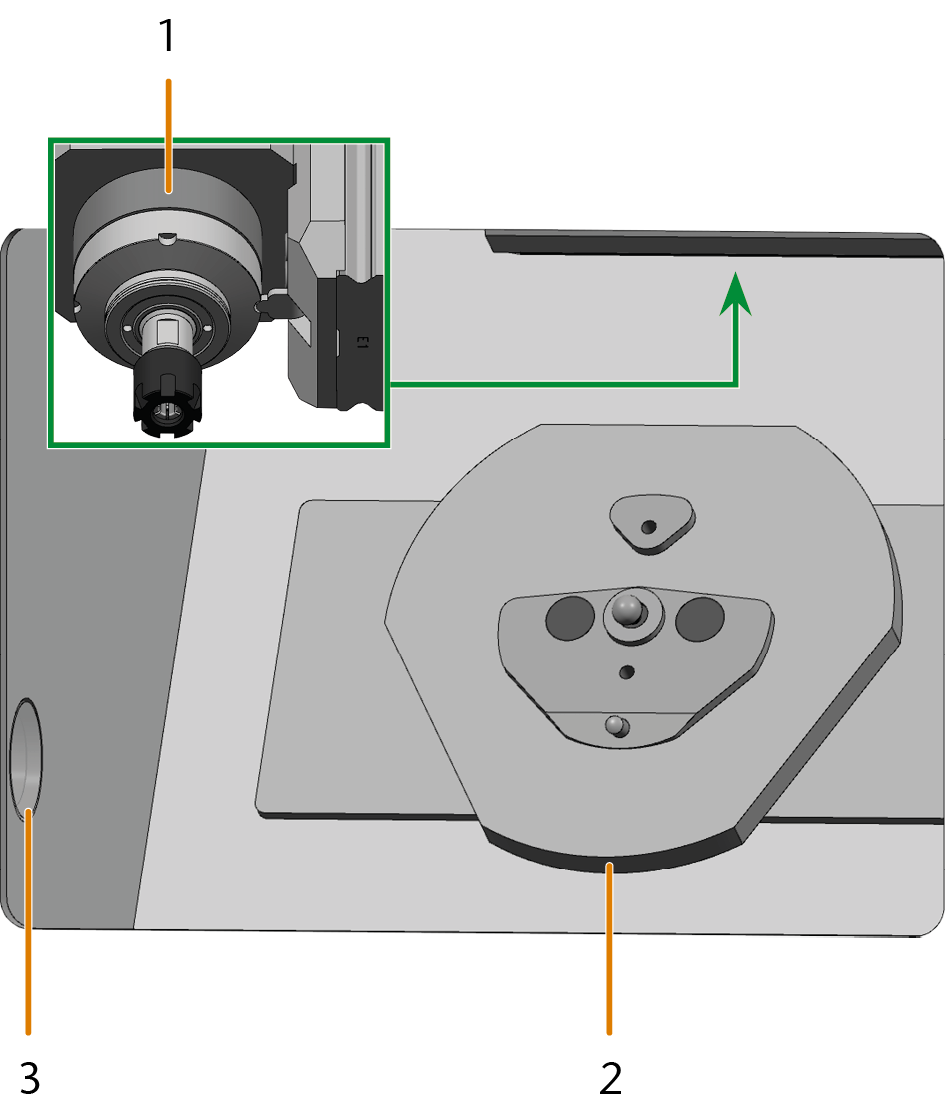

Cámara de trabajo
Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.
-
Husillo con pinza de sujeción para alojar herramientas
-
Portapiezas
-
LED para la iluminación de la cámara de trabajo
Colores de la iluminación de la cámara de trabajo
|
Couleur |
État |
Puerta de la cámara de trabajo |
|---|---|---|
|
Verte |
La máquina está lista para funcionar. |
déverrouillé |
|
Blanc |
La máquina está lista para funcionar. |
déverrouillé |
|
Bleu |
|
verrouillé |
|
Rouge |
Se ha producido una avería en la máquina. |
verrouillé |

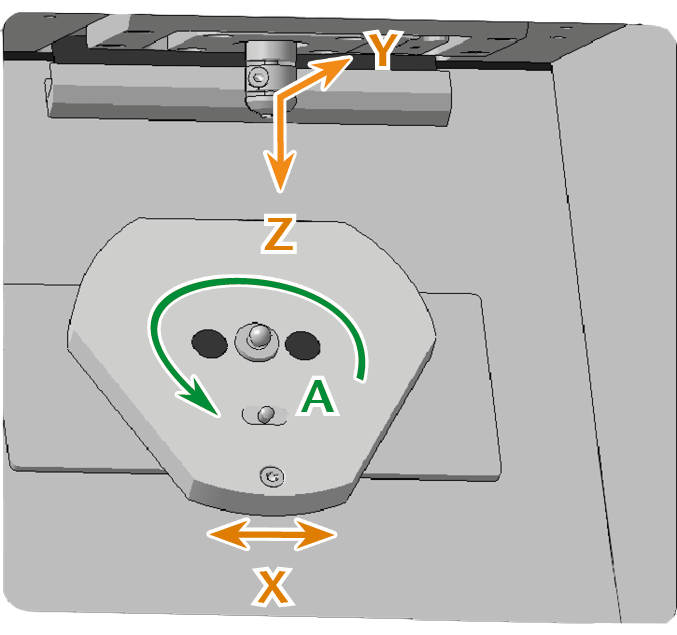

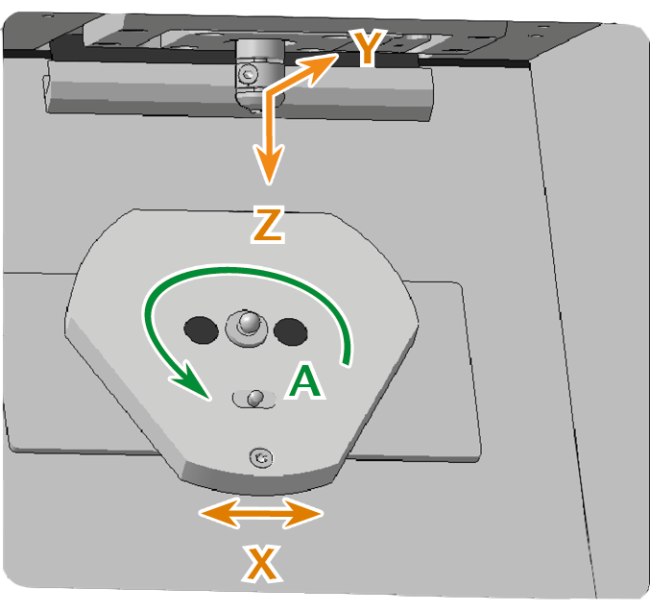

Ejes
Cette machine dispose de
Placa de identificación y número de serie
La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant :

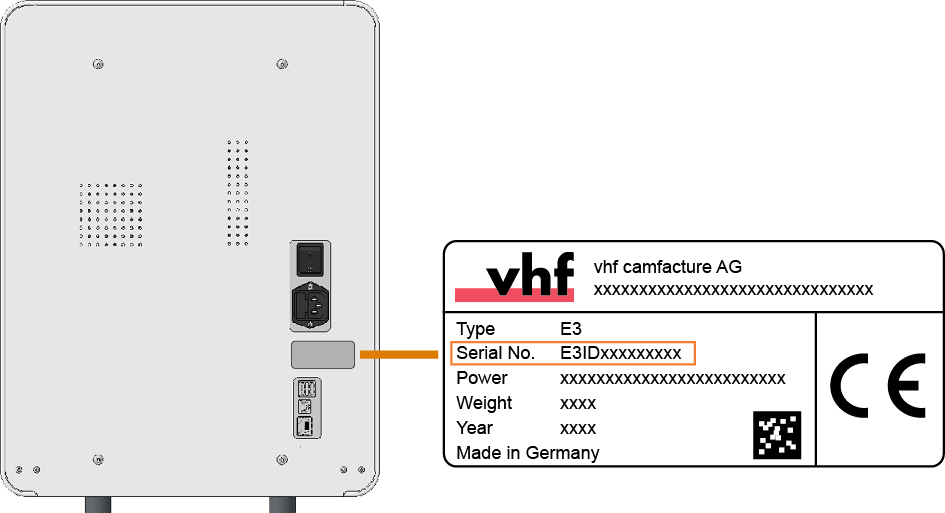

Número de serie en la placa de identificación (marcado en naranja) ; illustration similaire
