S'applique à : E3

Connexion de la machine

→

→

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

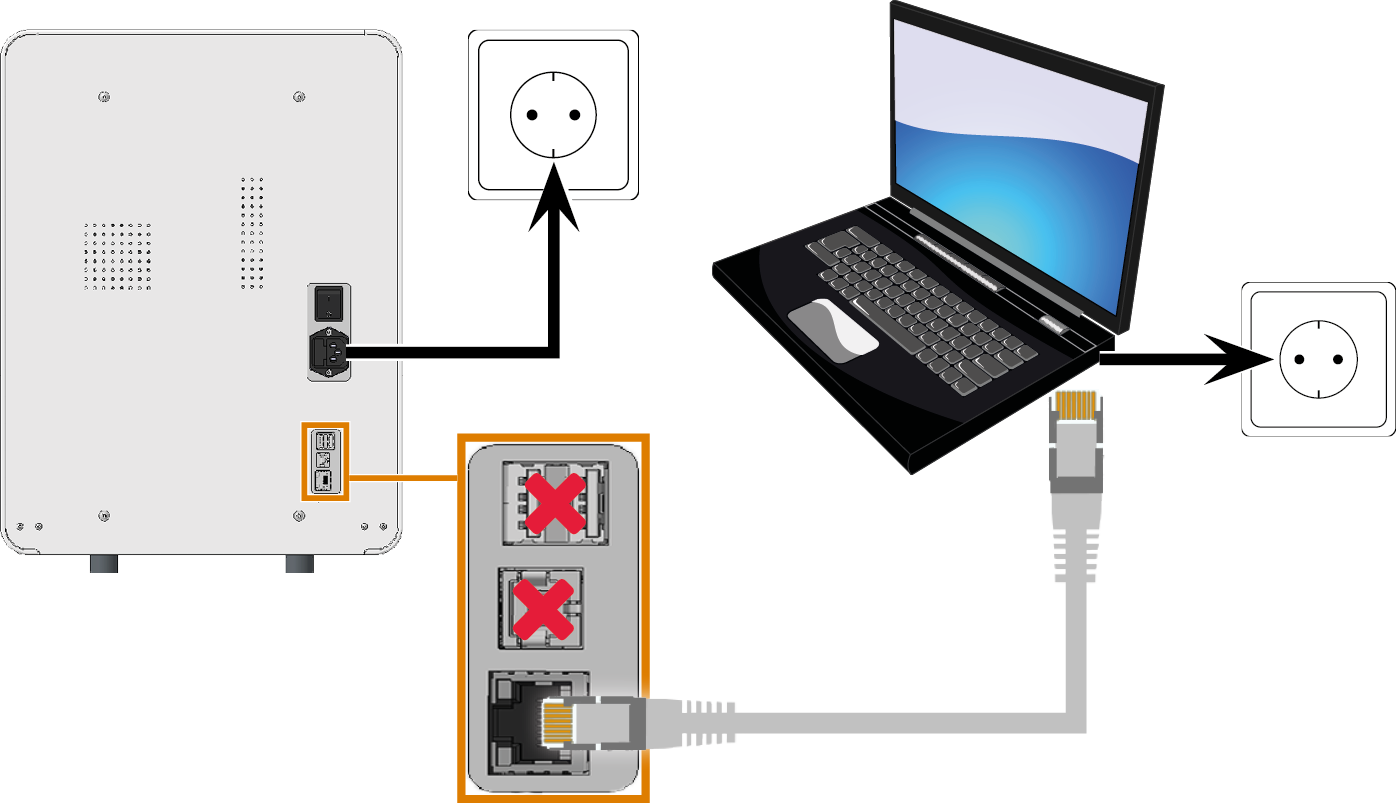

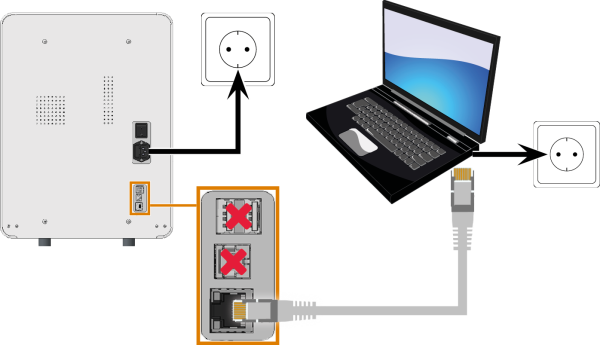

Schéma d'installation de la machine

Ordinateur dentalcam

Raccordement électrique

Câble réseau

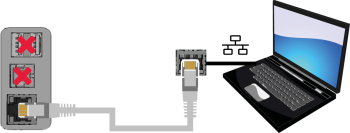

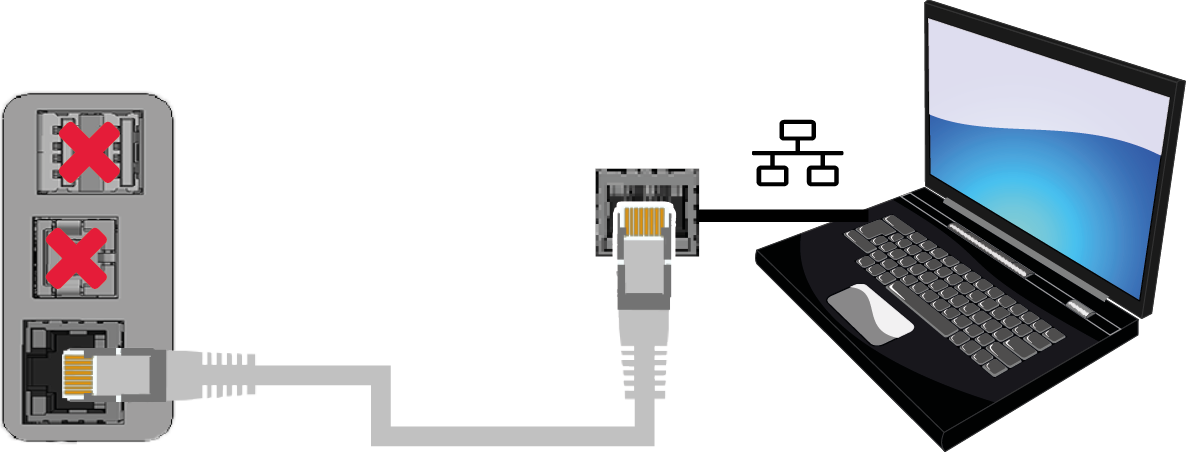

Se connecter à l'ordinateur dentalcam

Vous connectez l'ordinateur dentalcam à la machine à l'aide d'un câble réseau.

Pour éviter les erreurs de connexion, nous vous recommandons vivement d’utiliser le câble USB ou le câble réseau fourni avec la machine. Les pièces de rechange d'origine sont disponibles auprès du service à la clientèle.

Établir une connexion réseau

Vous pouvez connecter la machine soit directement à votre ordinateur dentalcam, soit via le réseau local. Pour intégrer la machine dans votre réseau, vous aurez besoin de l'aide de votre spécialiste informatique.

  1. Branchez le câble réseau fourni dans le port réseau du panneau de connexion de la machine.

  2. Pour une connexion directe, branchez l'autre extrémité du câble réseau dans le port réseau de l'ordinateur dentalcam.

  3. Pour une connexion via votre réseau, branchez l'autre extrémité du câble réseau dans un port du réseau local (p. ex. hub, switch, prise réseau).

    • L'ordinateur dentalcam doit également être connecté à ce réseau.

    • L'attribution d'IP dans le réseau doit être effectuée par un serveur DHCP.

    • La connexion entre la machine et l'ordinateur dentalcam par logiciel doit être configurée lors de la première mise en service.

Mise en service initiale

Configuration requise pour le câble réseau

  • Classe de performance : CAT-6
  • Paire torsadée blindée/écrantée (S/FTP)
  • Longueur maximale de 55 m (env. 180 pi)
  • Qualité supérieure

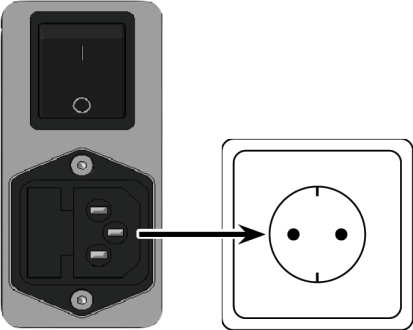

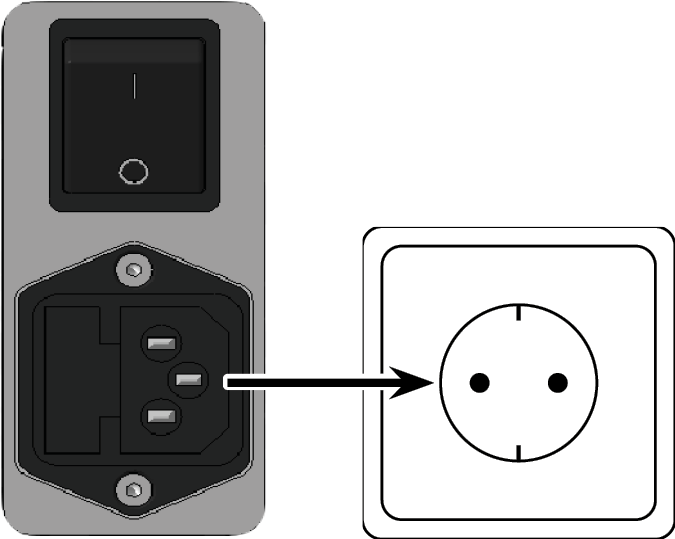

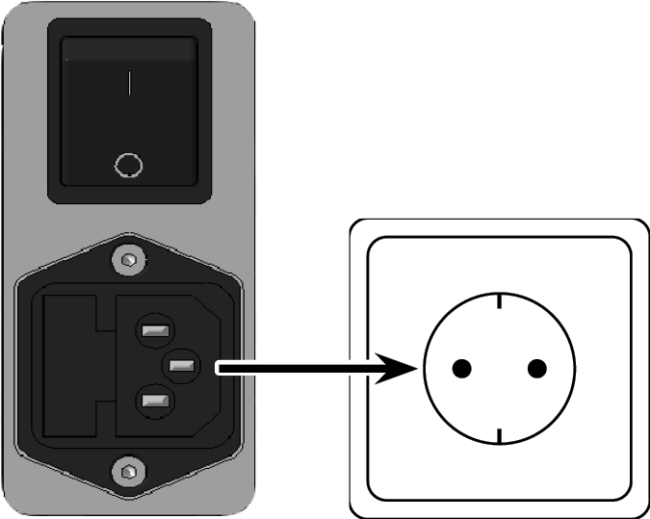

Raccordement au secteur

La machine a besoin d’une alimentation électrique continue pour fonctionner correctement.

  1. Branchez le câble d'alimentation livré dans la prise d'alimentation du panneau de branchement de la machine.

  2. ATTENTION !Pour éviter les interruptions de tâches, installez une alimentation sans coupure (UPS), type online / VFI (IEC 62040-3, classe 1) en cas de coupures de courant régulières ou de variations fréquentes de la tension du réseau.

  3. Insérez la fiche du câble dans une prise protégée par un dispositif de courant résiduel/disjoncteur de fuite de terre.



Et ensuite ?

Mise en service initiale
