S'applique à : N4

Installation et utilisation du support de pilier DENRACLE pré-fraisée

Comment utiliser les pièces brutes DENRACLE pré-fraisée ? Comment installer le support des piliers DENRACLE pré-fraisée ?

Cet article d'aide décrit comment installer et utiliser le support de pilier pour les pièces brutes DENRACLE pré-fraisée. Le support de pilier DENRACLE pré-fraisée est disponible pour les machines suivantes :

  • N4

Les différentes versions de DentalCAM & DentalCNC ne prennent pas toutes en charge la totalité des porte-pilier. Recommandation : Effectuez une mise à jour à la dernière version pour une compatibilité maximale.

Préparer l'installation

Ayez à portée de main :

  • Tissu humide
  • Nettoyant doux
  1. Fermez la porte de la chambre de travail.
  2. Pour ramener la broche à la position par défaut, sélectionnez l'icône suivante dans DentalCNC :
  3. Ouvrez la porte de la chambre de travail.
  4. Éteignez la machine via l’interrupteur principal.
  5. Déconnectez la machine de l'alimentation électrique.
  6. Nettoyez soigneusement le chambre de travail, surtout le support de pièces brutes.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

N4

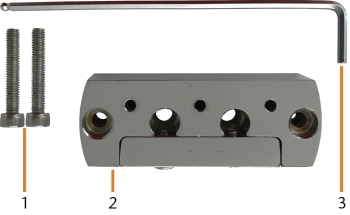

Les composants livrés avec le support de pilier

  1. 2 x Vis à cylindre (M4 x 25)
  2. 1 x Porte-pilier DENRACLE pré-fraisée
  3. 1 x Clé hexagonale

Installation du support de pilier DENRACLE pré-fraisée et des pièces brutes

Avec le porte-pilier DENRACLE la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Installer le support de pilier DENRACLE pré-fraisée

  1. Ouvrez la porte de la chambre de travail.
  2. Retirez la pièce brute du porte-pièce, le cas échéant.
  3. Orientez correctement le support de pilier DENRACLE pré-fraisée :
    • Les 3 goupilles de positionnement doivent être insérées dans les perçages du porte-pilier DENRACLE pré-fraisée.
  4. Insérez le support de pilier DENRACLE pré-fraisée dans le support de pièces brutes.

    Insérez le porte-pilier DENRACLE pré-fraisée dans le porte-pièce

  5. Poussez le support de pilier DENRACLE pré-fraisée dans le support de pièces brutes aussi loin que possible.
  6. Pour fixer le support de pilier DENRACLE pré-fraisée, vissez les 2 vis à tête cylindrique dans le support de pièces brutes avec la clé Allen fournie.

Vous pouvez équiper le support de pilier avec un maximum de 2 piliers préfabriqués de type DENRACLE pré-fraisée.

N’utiliser que des piliers PreFace appropriés pour l’usinage en milieu humide.

Montage des piliers DENRACLE pré-fraisée

Vous pouvez monter les piliers PreFace sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier souhaitée. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace dans le support jusqu'à ce qu'il soit correctement mis en place. La base de la pièce doit pointer sa partie plate (marquée en bleu) vers la vis du logement (marquée en orange).

    Aides au positionnement pour le pilier PreFace (marqué en bleu) et du support (marqué en orange)

  2. Revissez la vis correspondante du support de pilier PreFace.
    • Le pilier PreFace est monté.
