Gestionar herramientas
El flujo de trabajo para la restauración es el siguiente:
→
→
→
→
→
→
→
ATENCIÓN
Daños en el husillo o en las posiciones de herramientas debido a herramientas inadecuadas
Si utiliza herramientas inadecuadas, estas pueden provocar daños en la pinza de sujeción del husillo o en las posiciones de las herramientas.
-
Utilice solo herramientas que tengan un bisel suficientemente grande en el mango de la herramienta.
-
Coloque un circlip según DIN 471-A3 como anillo de tope.
Esto no se aplica a AirTools.
-
Vea las instrucciones adicionales en el capítulo Datos técnicos.
Para las diferentes estrategias de mecanizado durante una tarea, la máquina necesita diferentes herramientas.
-
dentalcnc muestra las herramientas necesarias para una tarea. Aquí puede definir el stock de herramientas, asignarlas y restablecer la duración de herramienta para las herramientas renovadas. Añadir herramientas para el mecanizado
-
La máquina carga las herramientas del almacén de herramientas de la máquina por defecto. No obstante, también es posible forzar un cambio de herramienta manual en determinadas posiciones. Definir el cambio de herramienta manual para las posiciones de herramienta
Aquí encontrará información general sobre las herramientas: Herramientas y códigos de correspondencia de vhf
Recomendamos usar herramientas originales, ya que están especialmente diseñadas para las tareas previstas.
- Si utiliza herramientas de otros fabricantes, asegúrese de que se cumplen estas especificaciones:
- Longitud de herramienta máxima: 40 mm
- Diámetro de vástago máximo: 3 mm
- Longitud de vástago mínima: 7 mm (longitud de sujeción recomendada: 13 - 14 mm)
Almacén de herramientas en la cámara de trabajo (marcado en naranja)
Cambio de herramienta automático o manual
El cambio de herramienta puede realizarse automáticamente a través del almacén de herramientas o manualmente con la pinza de sujeción. Puesto que puede configurar cada posición de herramienta por separado, los cambios automáticos y manuales se pueden realizar paralelamente.
Características del cambio de herramienta automático
-
La máquina carga automáticamente las herramientas necesarias del almacén durante el mecanizado.
-
Debe colocar todas las herramientas necesarias en el almacén de herramientas antes de comenzar la tarea.
-
Caso predeterminado para todas las posiciones de herramienta en las que no se configura un cambio manual en dentalcnc.
El cambio de herramienta automático no es posible en los siguientes casos:
-
Una posición de herramienta está desgastada y ya no se pueden sujetar correctamente las herramientas.
-
Las herramientas que está utilizando no caben en el almacén de herramientas.
Características del cambio de herramienta manual
-
Las herramientas se insertan manualmente en la pinza de sujeción del husillo durante la tarea petición de dentalcnc.
-
Debe configurar este cambio de herramienta manual para las distintas posiciones de herramienta en dentalcnc.
Si los insertos de almacén de herramientas están desgastados, sustitúyalos. Cambio de los insertos de almacén de herramientas
Insertar herramientas en el almacén de herramientas
Debe utilizar o cambiar herramientas en los siguientes casos:
- Cuando usa la máquina por primera vez
- Después de cambiar insertos de almacén de herramientas debido al desgaste
- Cuando la duración de una herramienta está expirada
- Cuando herramientas están dañadas o gastadas
- Si las siguientes tareas requieren unas herramientas adicionales /diferentes a aquellas en el almacén de herramientas
Puede comprobar la duración de herramienta restante de todas las herramientas en la vista de gestión de herramientas en dentalcnc.
Puede equipar el almacén de herramientas de su máquina de dos formas:
- Mediante inserción manual en el almacén de herramientas Esta es la manera más rápida.
- A través del husillo Se introduce una herramienta en la pinza de sujeción y el husillo la coloca en el almacén de herramientas. Esta opción requiere más tiempo, pero puede resultar más conveniente para algunos usuarios.
Para insertar manualmente herramientas, proceda de la siguiente manera:
-
¡PRECAUCIÓN!Utilice guantes.
-
Abra la puerta de la cámara de trabajo.
-
¡ATENCIÓN! Retire las herramientas desgastadas o dañadas del almacén de herramientas, si las hay. dentalcnc muestra la duración de herramienta en la vista para la gestión de las herramientas.
-
Inserte herramientas nuevas:
-

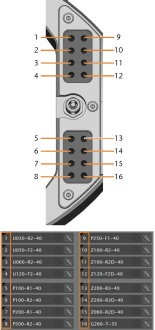

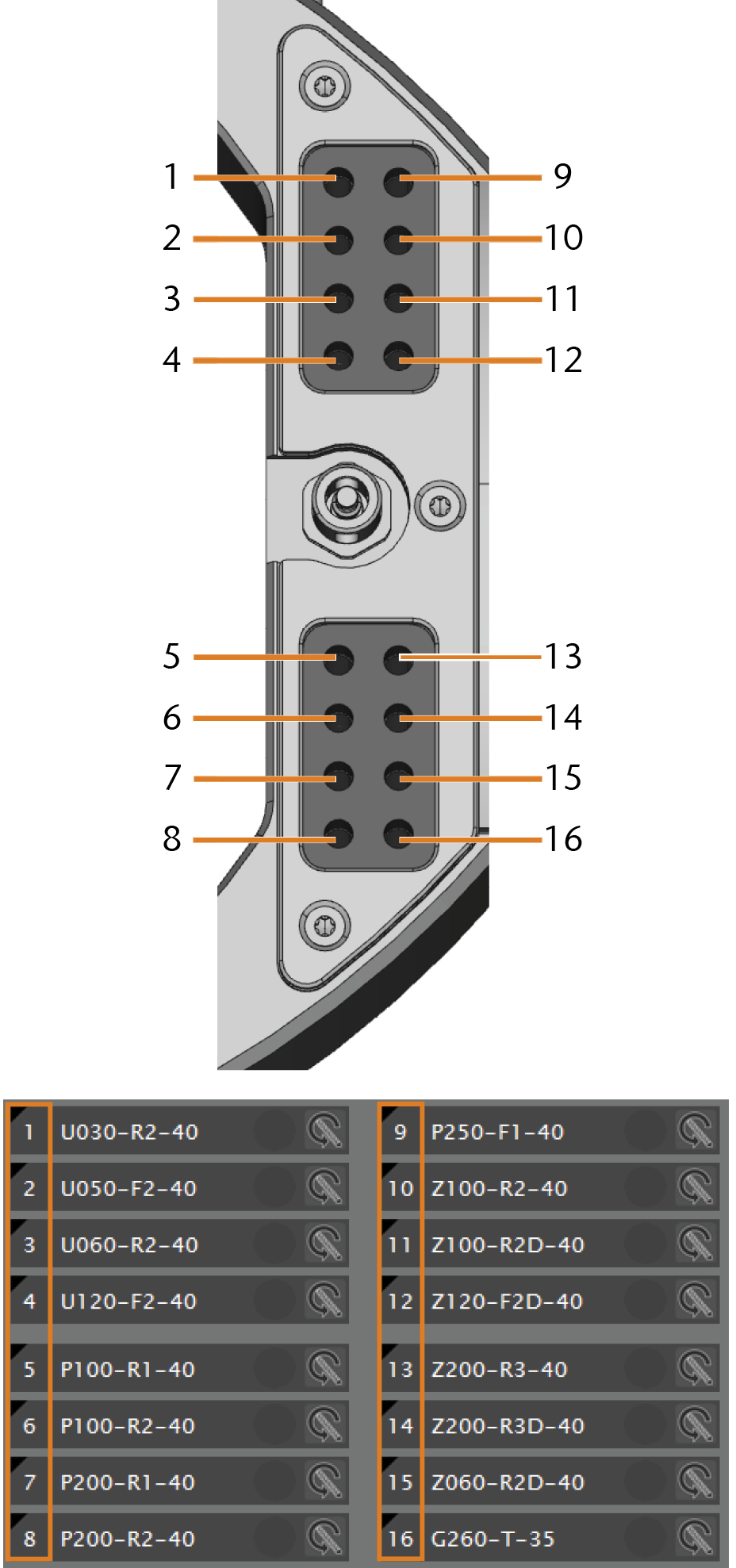

Asegúrese de que las posiciones de las herramientas en el almacén de herramientas coinciden con las posiciones en dentalcnc.
La disposición de las posiciones de herramientas en el almacén de herramientas se corresponde con la disposición en el software. Añadir herramientas para el mecanizado
-

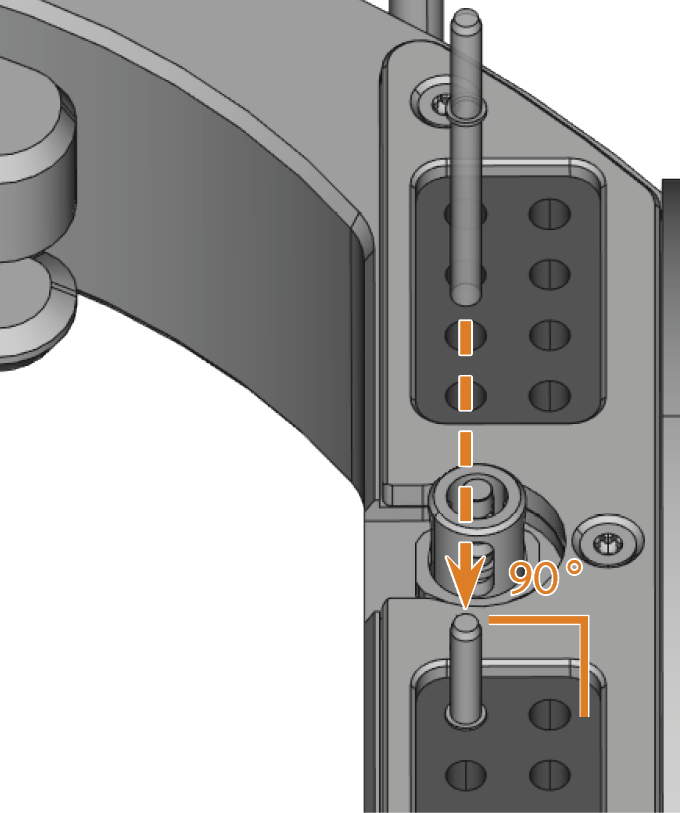

Inserte las herramientas de forma recta en las posiciones de herramienta con el filo señalando hacia abajo. Empújelas hacia dentro hasta que el anillo toque el inserto de almacén de herramientas.
-
Si la nueva herramienta reemplaza una herramienta antigua del mismo tipo, restablezca la duración de herramienta en dentalcnc.
¡ATENCIÓN! Rotura de herramienta y resultados de mecanizado incorrectos en caso de asignación incorrecta de herramientas
Los embalajes de herramientas de vhf le ayudarán a utilizar las herramientas.
Retirar las herramientas del almacén de herramientas
-
¡PRECAUCIÓN!Utilice guantes.
- Abra la puerta de la cámara de trabajo.
-
Tire de la herramienta hacia arriba para extraerla del almacén de herramientas.
-
Configure dentalcnc en función de si vuelve a poner la herramienta en su inventario o deja de usar este tipo de herramienta:
-
De vuelta al inventario: devuelva la herramienta al área del stock de herramientas (ATB) ( Añadir herramientas para el mecanizado)
-
Fin del uso: Retirar herramientas
-
Añadir herramientas de repuesto
Si la vida útil de una herramienta se acaba durante el mecanizado, dentalcnc puede cargar automáticamente una herramienta de repuesto del almacén de herramientas para continuar el mecanizado.
-
Coloque herramientas de repuesto en el almacén de herramientas.
-
Configure las herramientas de repuesto en dentalcnc.
