Añadir herramientas para el mecanizado

Antes de iniciar el mecanizado, debe registrar su inventario de herramientas, así como su ubicación en el almacén de herramientas de la máquina. Esto es imprescindible para el control de la vida útil y el uso correcto de las herramientas durante el mecanizado.

Configure el stock de herramientas para la instalación de dentalcnc y las posiciones del almacén de herramientas para cada máquina.

Requisitos

• Ha seleccionado la máquina deseada en la lista de máquinas.

• Recomendación: Existe al menos 1 tarea de mecanizado para la máquina. Esto facilita la elección de las herramientas necesarias.

1. Abra la gestión de herramientas con el siguiente símbolo de la barra de herramientas principal:

o

En la vista de mecanizado, pulse el botón Herramientas de una tarea.

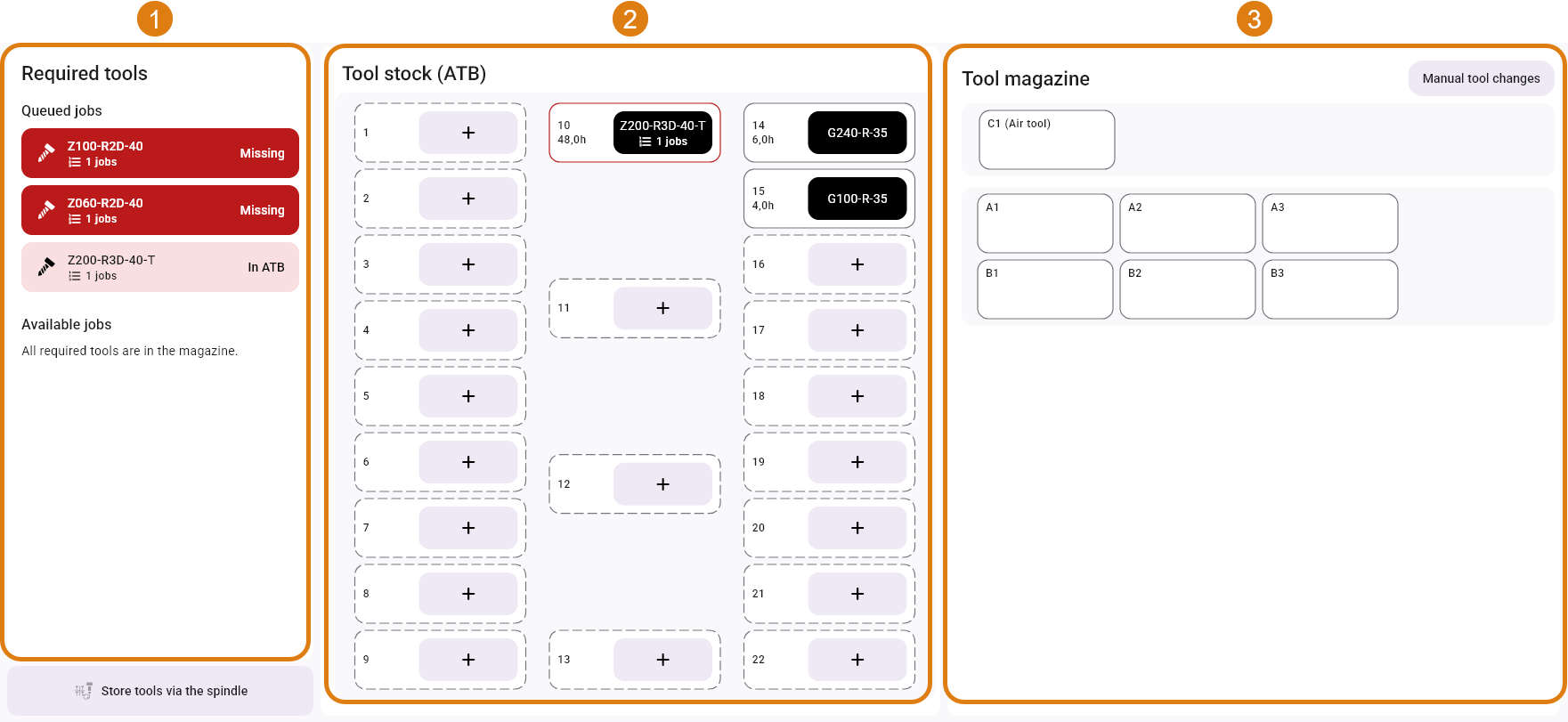

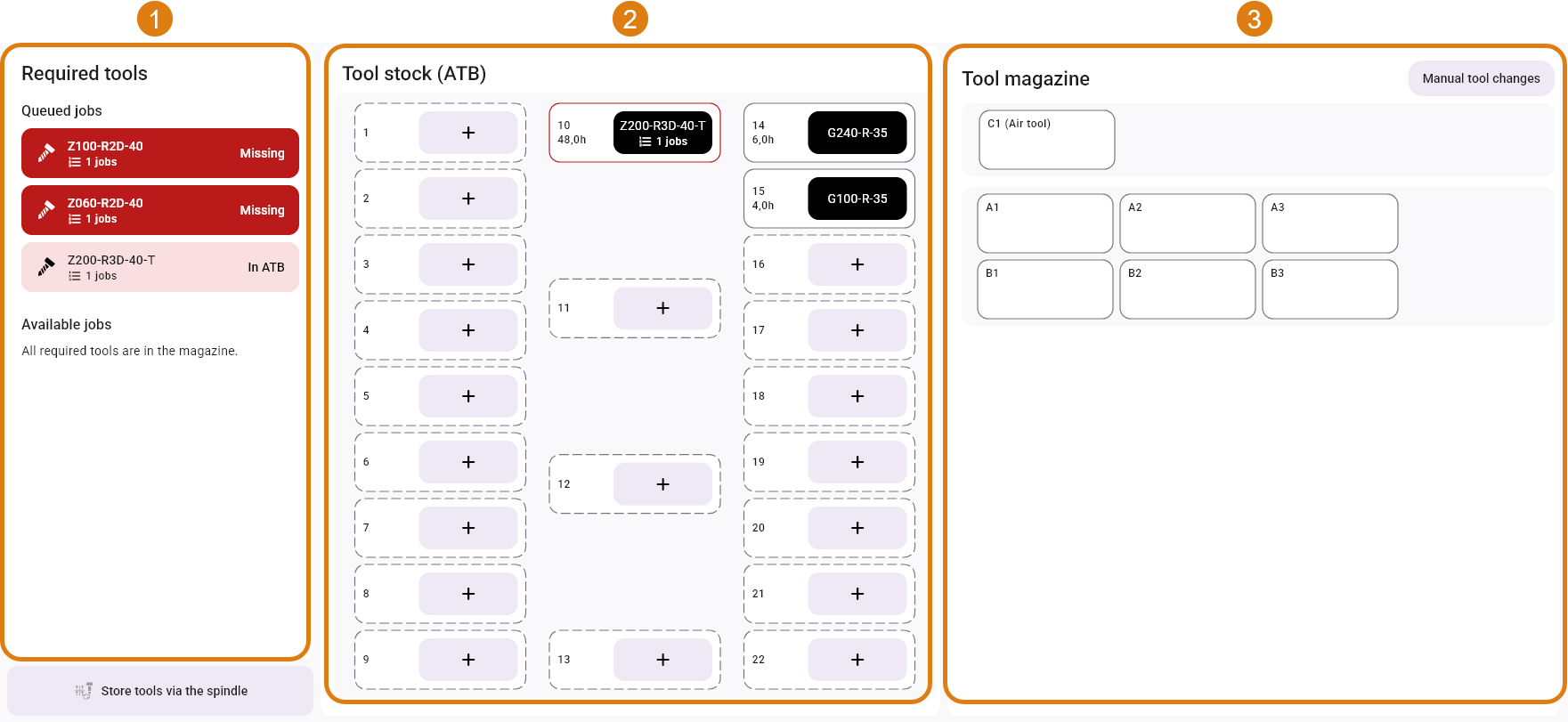

• Se abre la vista Gestión de herramientas.



  1	En el área Herramientas necesarias, se muestran las herramientas necesarias para las tareas de la cola y para todas las tareas disponibles.
  2	En el área Stock de herramientas (ATB), se muestran las herramientas virtuales que ya se han almacenado en el ATB virtual. Las herramientas necesarias para las tareas actuales aparecen enmarcadas en rojo.
  3	En el área Almacén de herramientas, se almacenan todas las herramientas virtuales que se encuentran en el almacén de herramientas de la máquina. La disposición de las posiciones de herramientas se corresponde con la disposición en la máquina.

2. Añada herramientas virtuales al stock de herramientas.

   • Cualquier herramienta
   • Herramientas para las tareas existentes

   1. Si utiliza un ATB físico, utilice allí la herramienta física.

   2. En la misma posición del área Stock de herramientas (ATB), pulse el símbolo .

   • Se abre la ventana Añadir una herramienta al ATB.

   3. (Opcional) Utilice las funciones de filtrado para reducir la lista de opciones.

   4. Haga doble clic en el código de correspondencia que desee.

   5. Para reasignar una herramienta, arrástrela a otra posición vacía.

   1. Arrastre la herramienta virtual desde el área Herramientas necesarias hasta una posición vacía en el ATB virtual.

   2. Para reasignar una herramienta, arrástrela a otra posición vacía.

   3. Si utiliza un ATB físico, utilice allí la herramienta física.

   4. Repita los 2 últimos pasos para todas las herramientas del área Herramientas necesarias.

3. Compruebe la vida útil indicada para las herramientas usadas en el stock de herramientas.

   La duración de herramienta se indica en dentalcnc como un número decimal.

   Ejemplo: 10,5 h equivale a 10 horas y 30 minutos.



4. Si la duración de herramienta es insuficiente o para evitar roturas de herramienta, incorpore al stock de herramientas una herramienta de repuesto del mismo tipo.

   Si utiliza la herramienta física, colóquela también en la misma posición en el ATB físico.

   Ejemplo:





   1	Herramienta con una duración de herramienta insuficiente
   2	Herramienta de repuesto del mismo tipo con una duración de herramienta suficiente

5. Coloque las herramientas en el almacén de herramientas:

   1. Arrastre una herramienta desde el área Stock de herramientas (ATB) hasta una posición del área Almacén de herramientas.

      Las AirTools solo se pueden utilizar en las posiciones debidamente señalizadas.





   2. Coloque inmediatamente la herramienta física correspondiente en el almacén de herramientas de la máquina.

      Insertar las herramientas físicas y virtuales de forma consecutiva evita errores.

• Los números que aparecen dentro del círculo verde muestran para cuántas tareas de la cola se necesita la herramienta.

  Utilice esta información para evaluar la vida útil restante y, si es necesario, añada herramientas de repuesto del stock de herramientas.



6. Repita los 2 últimos pasos para todas las herramientas necesarias, incluidas las herramientas de repuesto.

• dentalcnc identifica las herramientas de repuesto mediante un recuadro sin rellenar alrededor del código de correspondencia.



Retirar herramientas

Si retira herramientas, también se borrarán las duraciones de herramienta guardadas.

Esta acción no se puede deshacer.

• Arrastre la herramienta virtual hasta el botón Retirar.

  El botón solo se muestra debajo del área Almacén de herramientas durante el proceso.

Restablecer la duración de herramientas

Al sustituir una herramienta física, deberá restablecer la duración de herramienta de la herramienta virtual correspondiente. De lo contrario, es posible que dentalcnc cambie a una herramienta de repuesto configurada antes de lo necesario.

Esta acción no se puede deshacer.

• Arrastre la herramienta virtual hasta el botón Restablecer la duración de herramienta.

  El botón solo se muestra debajo del área Almacén de herramientas durante el proceso.
