Comprobación del volumen de suministro
Los pasos de instalación hasta la puesta en marcha son los siguientes:
→
→
→
- Desembale la máquina y compruebe el volumen de suministro a partir de la siguiente lista.
Máquina, cables, mangueras
1
2
3
4
5
6
7
Herramientas
8
9
10
Utensilios de mantenimiento
11
12
13
14
15
16
17
18
Piezas de repuesto
19
-

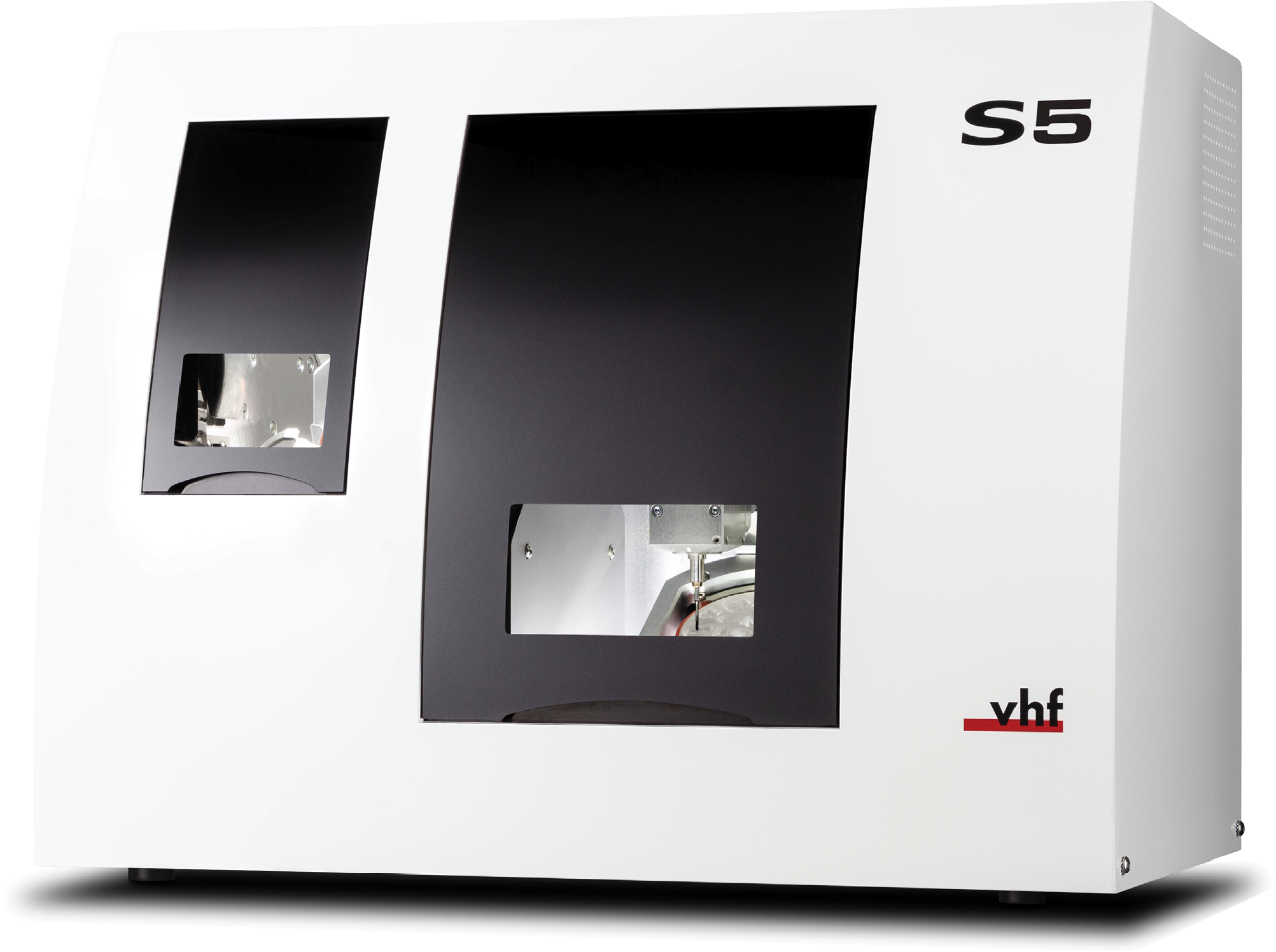

1 x Máquina S5
-
1 x Cable USB
-
1 x Cable de alimentación
-
1 x Manguera neumática
-
1 x Regulador de aire comprimido
-

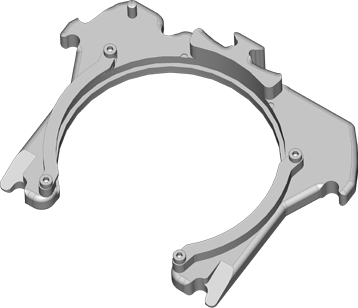

8 x Marco de pieza en bruto / QuickFrame, según la versión de equipamiento
-
1 x QuickFrame / Marco de pieza en bruto, según la versión de equipamiento
-
1 x Llave para desbloqueo de emergencia de la puerta de la cámara de trabajo
-
1 x Destornillador Torx (TX 10)
-
1 x Destornillador hexagonal (2,5 mm)
-
1 x Llave para pinzas de sujeción (0,9 Nm)
-
1 x Boquilla para juntas (para limpiar la cámara de trabajo)
-
1 x Pincel de limpieza
-
1 x Pasador de medición
-
1 x Broca para posiciones de herramientas (2,8 mm)
-
1 x Conexión de manguera para la unidad de aspiración de aire externo
-
1 x Kit de calibrado:
-
1 x Micrómetro
-
3 x Pieza en bruto de calibración
-
1 x Fresa de punta esférica con 1 diente (P200-R1-40)
-
-
2 x Inserto del almacén de herramientas
Sin imagen:
- 1 × Breve información sobre la máquina
- 1 x Sistema de ayuda para transportar la máquina
- 1 x Seguro de transporte en la cámara de trabajo
- 1 x Hoja adjunta sobre cómo retirar la ayuda para el transporte y el seguro de transporte
- 1 x Juego de tornillos de repuesto para el portapiezas y la cubierta del almacén de herramientas
-
Juego de embalajes
-
1 × Caja de transporte
-
1 × Almohadilla de embalaje de varias piezas
-
1 × Funda de transporte
-
1 × Funda de la carcasa
-
- Guarde el embalaje de la máquina, el sistema de ayuda para transportar y el seguro de transporte para transportes futuros.
