Se aplica a: E5, E4

Retirar las herramientas rotas de la pinza de sujeción

Si hay partes de una herramienta rota en la pinza de sujeción, debe retirarlas manualmente.

Eche un vistazo al vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

    ¡ATENCIÓN! Daño en la pinza de sujeción si usa la tuerca moleteada con pasador para el desmontaje

  1. Tenga a mano:

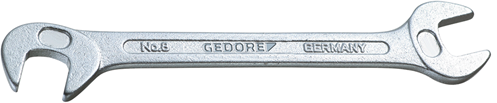

    • 1 x Llave inglesa suministrada (5,5 mm)

    • 1 x Kit de mantenimiento del husillo

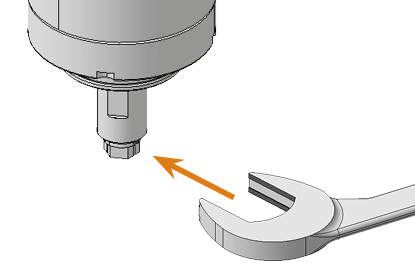

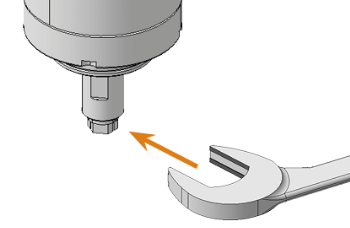

  2. Coloque la llave inglesa en el husillo.

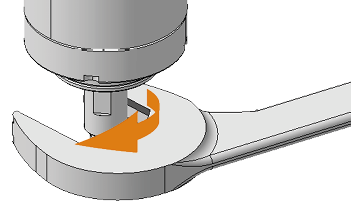

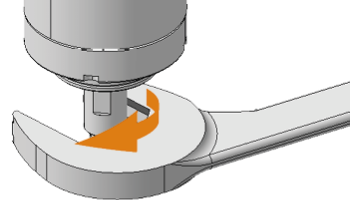

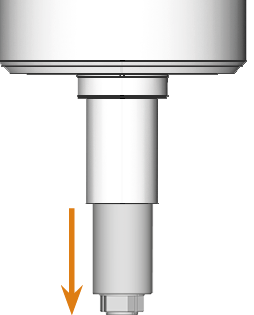

  3. Afloje la pinza de sujeción con la llave inglesa. Desenrosque la pinza de sujeción a mano o con la llave inglesa.

    Si no se puede aflojar la pinza de sujeción porque gira, siga la guía de solución de problemas que se indica a continuación: Código de error -24: la herramienta sigue en la pinza de sujeción

    4.





  4. Saque el cepillo de limpieza del kit de mantenimiento del husillo.

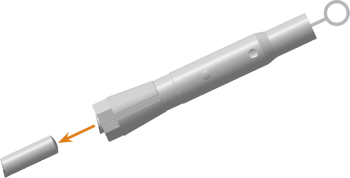

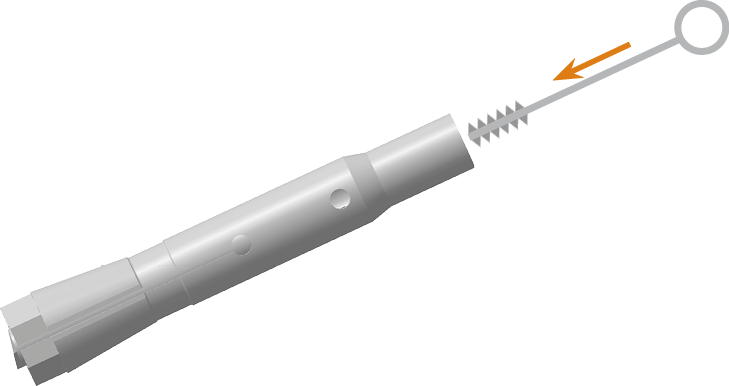

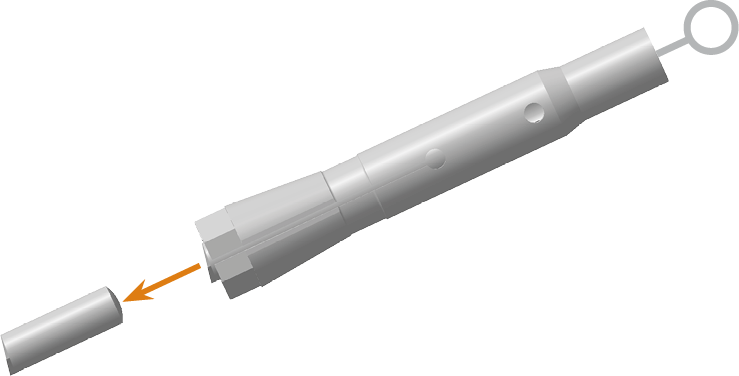

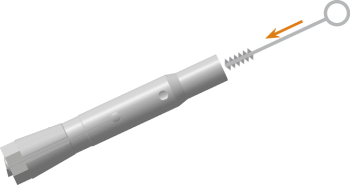

  5. Inserte el cepillo de limpieza en la pinza de sujeción y empuje la parte rota de la herramienta para sacarla de la pinza de sujeción.

    6.



  6. Limpie y engrase la pinza de sujeción y vuelva a montarla:

    Limpieza de la pinza de sujeción
