Se aplica a: E5, dentalcnc 9

Reemplazar la unidad de husillo

Recomendación: Si desea sustituir el husillo y el fuelle a la vez, le recomendamos que siga este orden:

  1. Separe el fuelle de la unidad de husillo.

  2. Retire la unidad de husillo.

  3. Retire el fuelle.

  4. Instale el fuelle de repuesto y fije el marco del fuelle de repuesto.

  5. Instale la unidad de husillo de repuesto.

  6. Fije el fuelle de repuesto en la cámara de trabajo.

    7. Descripción de los pasos 1, 3, 4, 6: Sustituir el fuelle

    Descripción de los pasos 2, 5: este artículo de ayuda

Eche un vistazo al vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

En caso de cambio de husillo, sustituya toda la unidad del husillo, que consta de los siguientes componentes:

  • Husillo con pinza de sujeción

  • Desbloqueador de pinza de sujeción con cable

La unidad de husillo se encuentra detrás de la cubierta de servicio superior y de la cubierta de seguridad:

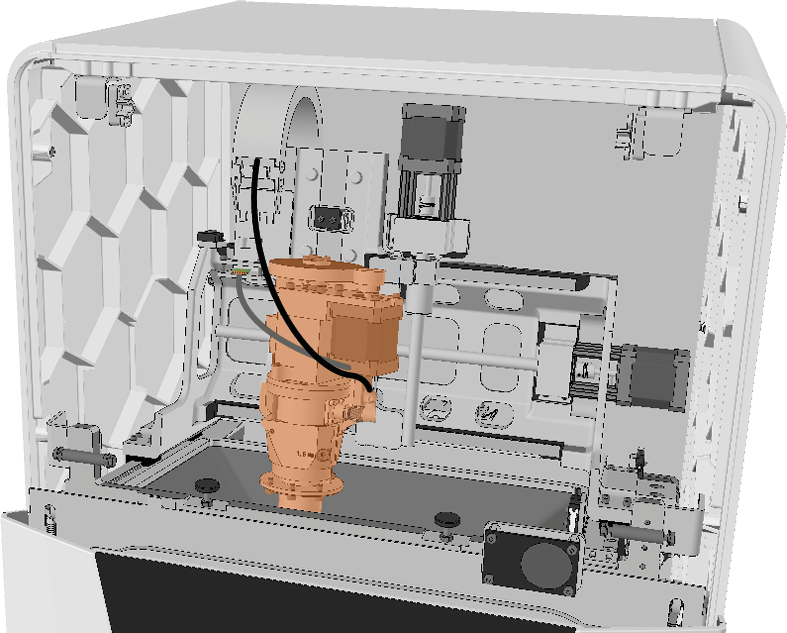

Unidad de husillo en el interior de la máquina (marcado en naranja)

Algunos pasos dependen del fuelle instalado. Hay 2 variantes, que se pueden distinguir a simple vista:

  • Variante A:



  • Variante B:



  1. Tenga a mano:

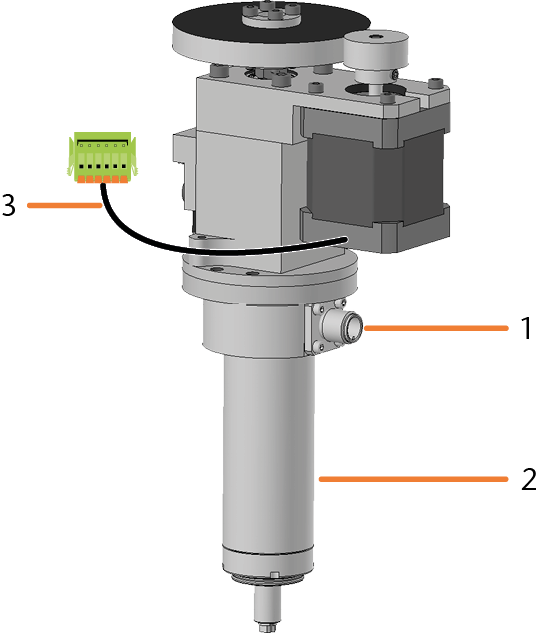

    • 1 x Husillo de repuesto SFE 300E



      1. Toma para el cable del husillo

      2. Husillo con pinza de sujeción

      3. Cable del desbloqueador de pinza de sujeción con conector

    • 1 x Destornillador de torque de 1,5 Nm con broca TX20



  2. Inicie dentalcnc.

  3. Abra el asistente de servicio técnico haciendo clic en el siguiente símbolo de la barra de herramientas principal:

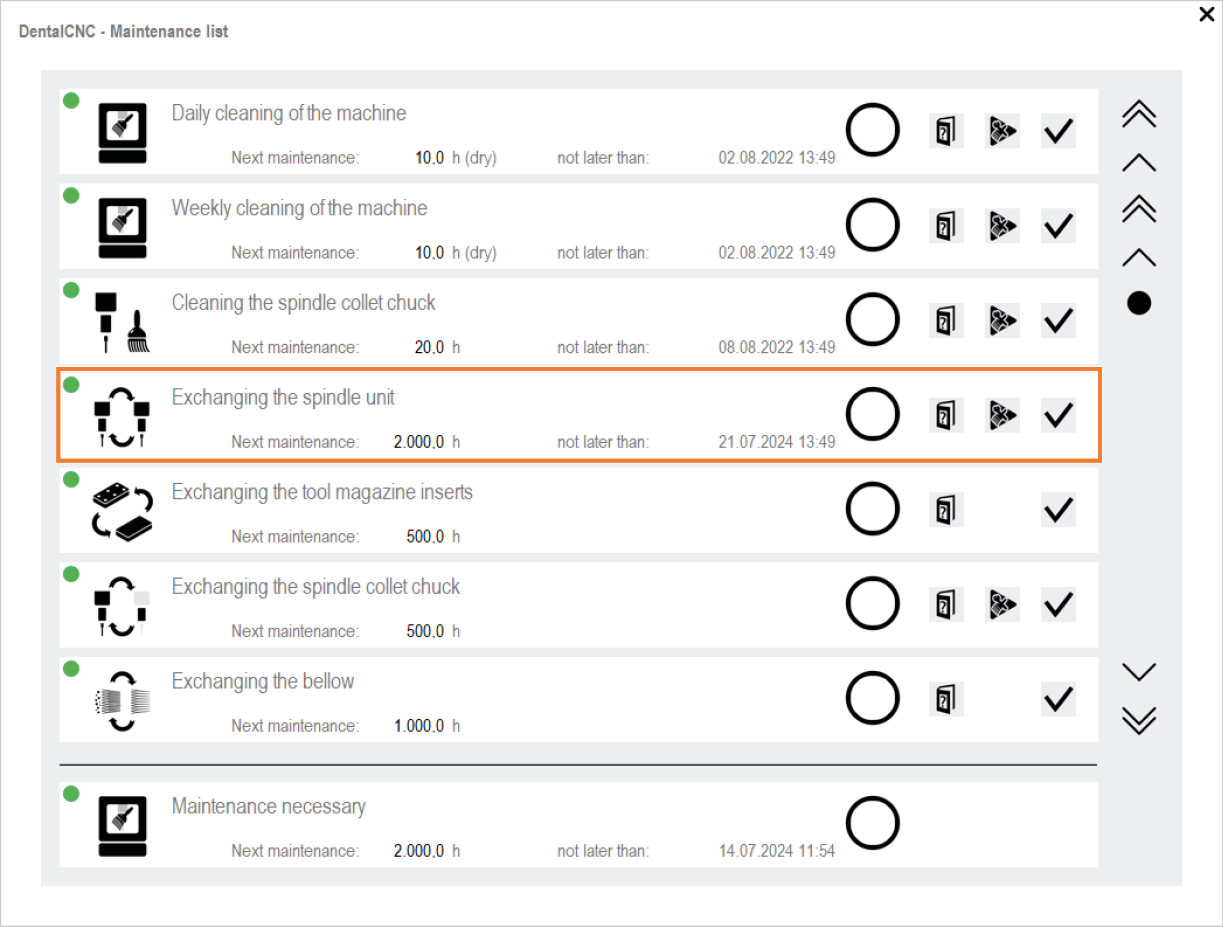

  4. En la tarea Sustituir husillo, pulse el botón Inicio.

    • El husillo se desplaza a la posición para el cambio de husillo.

  5. Abra la puerta de la cámara de trabajo.

  6. Si está instalada la variante A del fuelle:

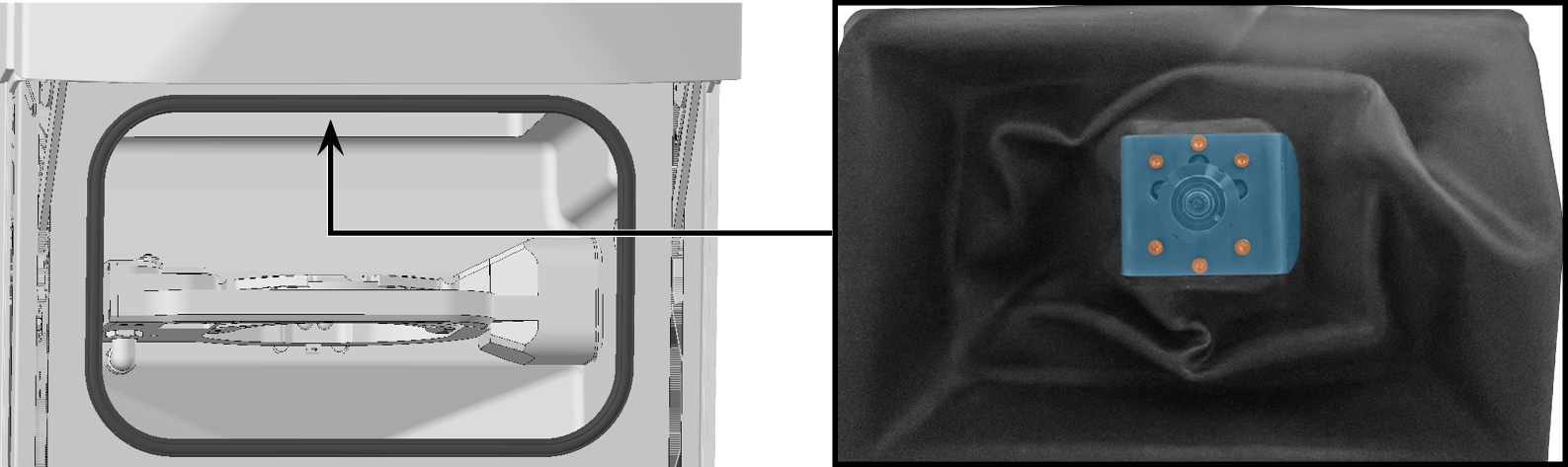

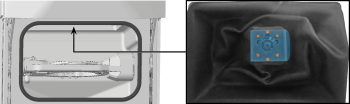

    1. Afloje los 6 tornillos de la placa de fijación del fuelle utilizando el destornillador dinamométrico.



    2. Tire de la placa de fijación del fuelle hacia abajo desde el fuelle. Si se sustituye por la variante B del fuelle, ya no necesitará la placa de fijación del fuelle.



  7. Utilice el destornillador de ángulo TX10 para aflojar los 3 tornillos que fijan el fuelle en la unidad de husillo.





  8. Tire del fuelle hacia abajo todo lo posible por encima del husillo.



  9. Cierre la puerta de la cámara de trabajo.

  10. Apague la máquina mediante el interruptor principal.



  11. Retire la cubierta de servicio superior:

    1. Agarre el hueco de los lados izquierdo y derecho de la cubierta.

    2. Levante la cubierta de los soportes.





  12. Desenrosque los 4 tornillos que fijan la cubierta de seguridad con el destornillador dinamométrico de 1,5 Nm.

  13. Retire la cubierta de seguridad.

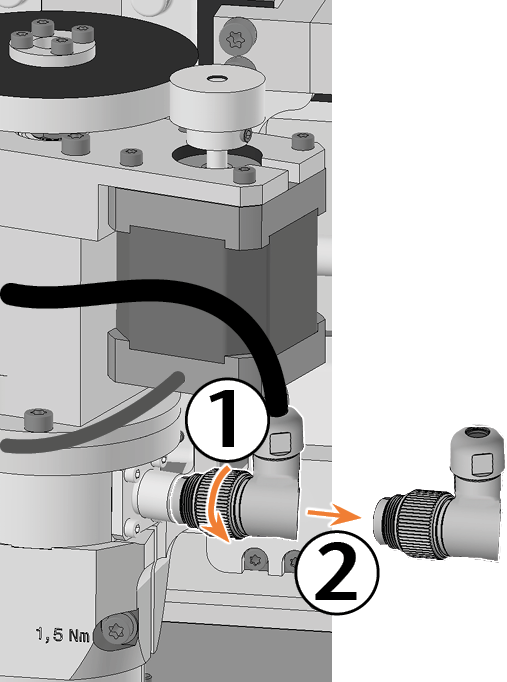

  14. Afloje el cable del husillo girando la tuerca moleteada hacia usted.

  15. Extraiga el cable del husillo de la toma del husillo.

  16. Del desbloqueador de pinza de sujeción salen 2 cables con 1 conector común.

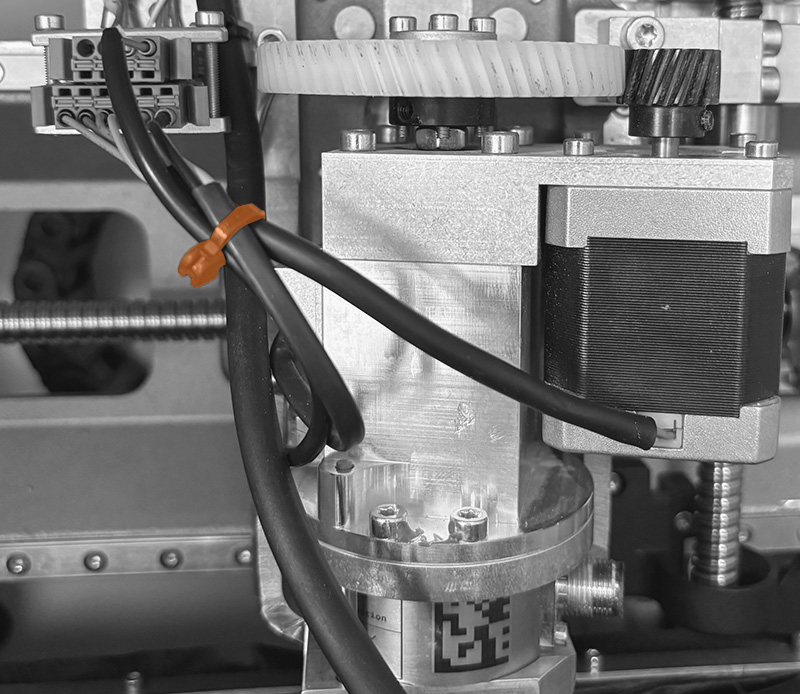

    Corte la brida que une los 2 cables del desbloqueador de pinza de sujeción con el cable del sensor de temperatura.

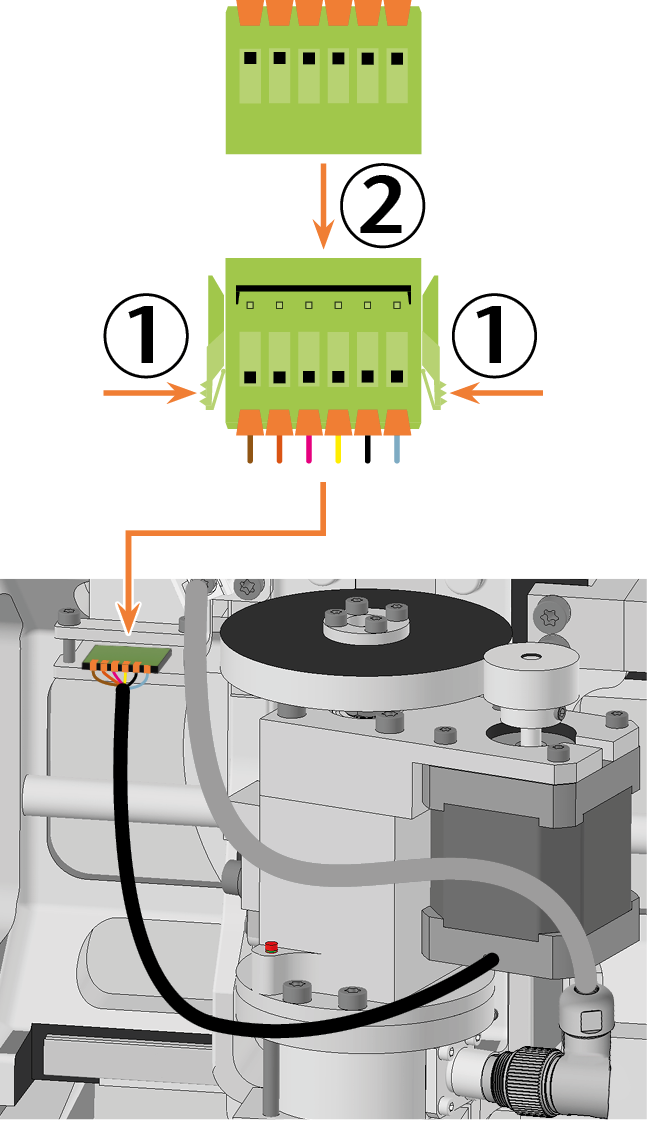

  17. Desconecte el cable del desbloqueador de pinza de sujeción:

    Presione las dos abrazaderas de sujeción del conector hacia el centro y tire del conector para sacarlo de la toma.

    18.

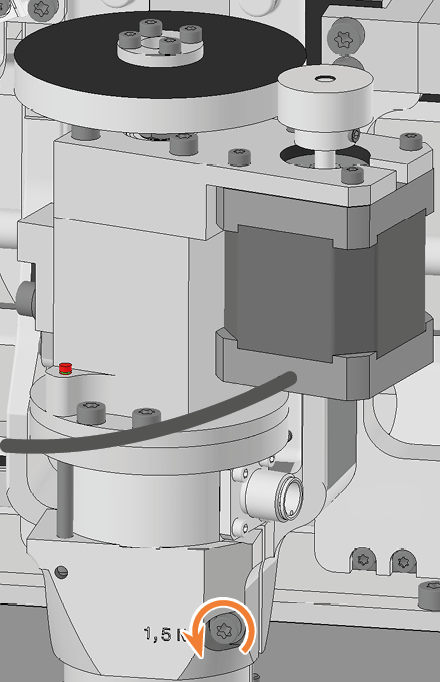

  18. Afloje el tornillo de fijación con el destornillador dinamométrico. No desenrosque completamente el tornillo.

  19. Tire del husillo hacia arriba para extraerlo del soporte del husillo.

    20.

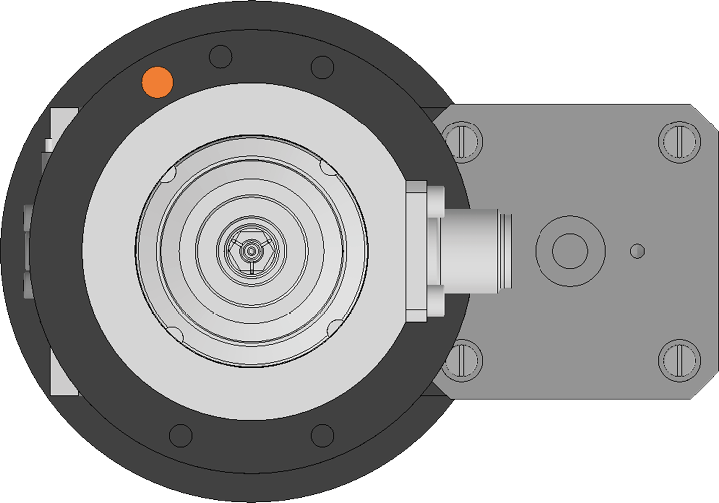

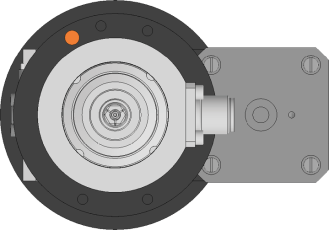

  20. Coja el husillo de repuesto y localice el orificio de la clavija de posicionamiento (marcado en naranja) en la parte inferior.

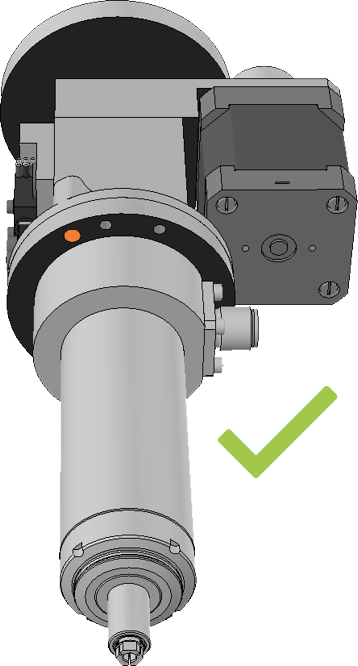

  21. Gire el husillo de modo que el orificio de la clavija de posicionamiento (marcado en naranja) quede en la parte delantera izquierda.

    22.

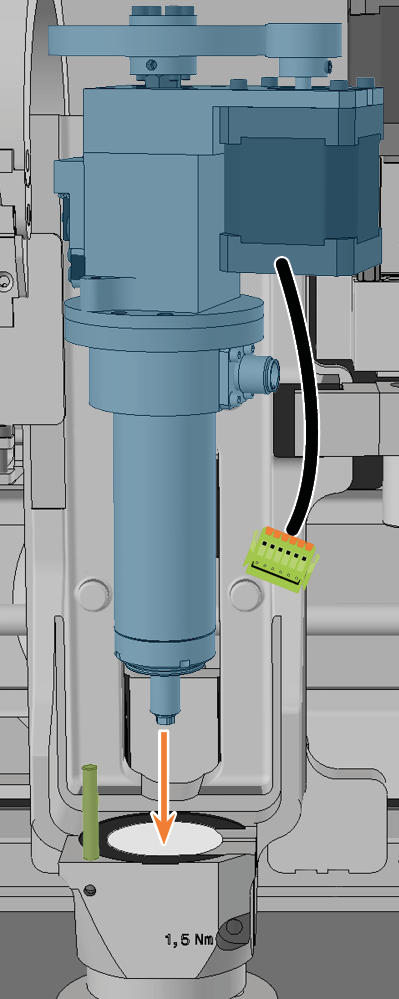

  22. Inserte el husillo de repuesto en el soporte del husillo desde arriba:

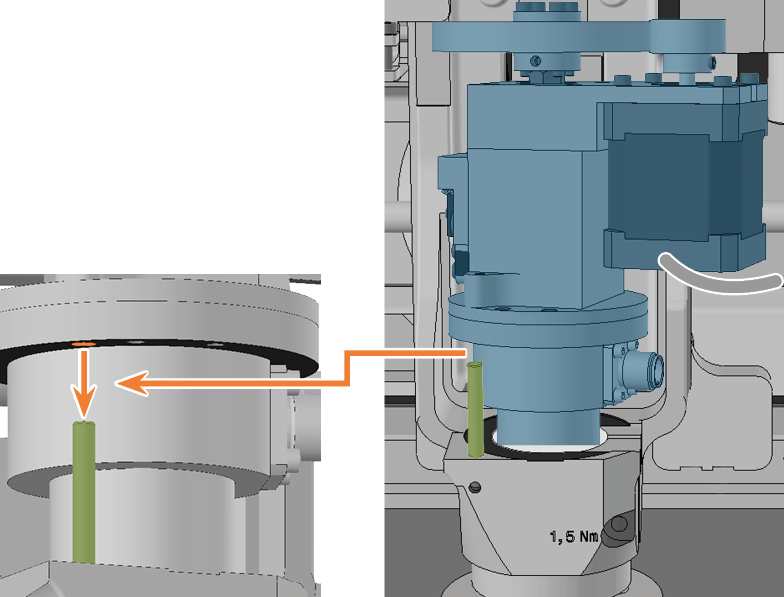

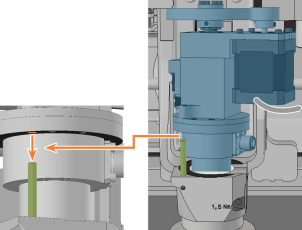

    1. Inserte la clavija de posicionamiento del soporte del husillo (marcada en verde) en el orificio de la clavija de posicionamiento (marcado en naranja) del husillo.

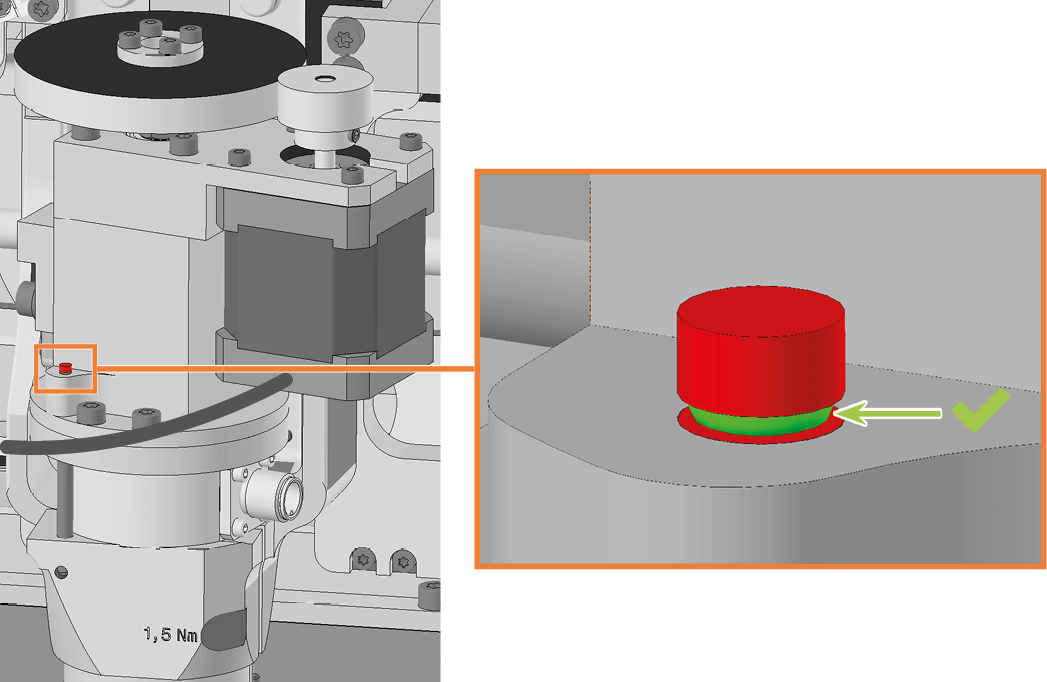

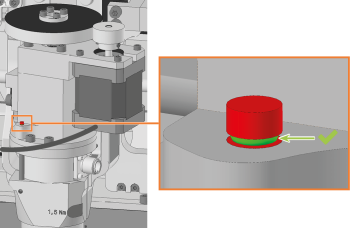

    2. Empuje con cuidado el husillo hacia abajo prestando atención al indicador de altura del husillo.

    • Una vez que haya empujado el husillo lo suficiente hacia abajo, verá el anillo verde en el indicador de altura del husillo.







  23. Apriete el tornillo de fijación del husillo con el destornillador dinamométrico.

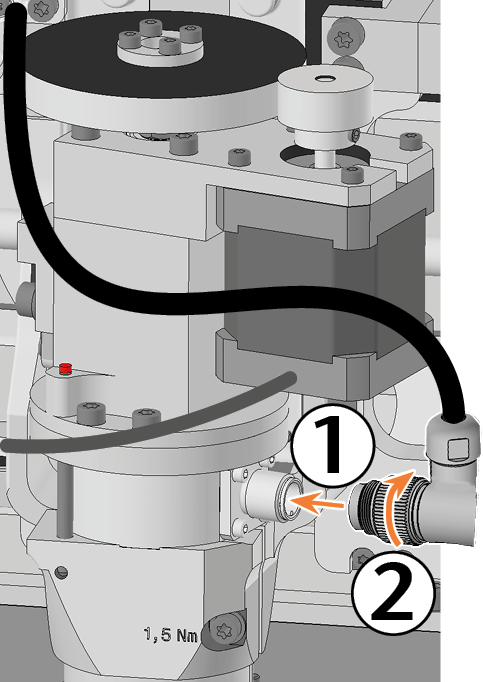

  24. Enchufe el cable del husillo en la toma del husillo.

  25. Apriete el cable del husillo girando la tuerca moleteada en sentido contrario a usted.

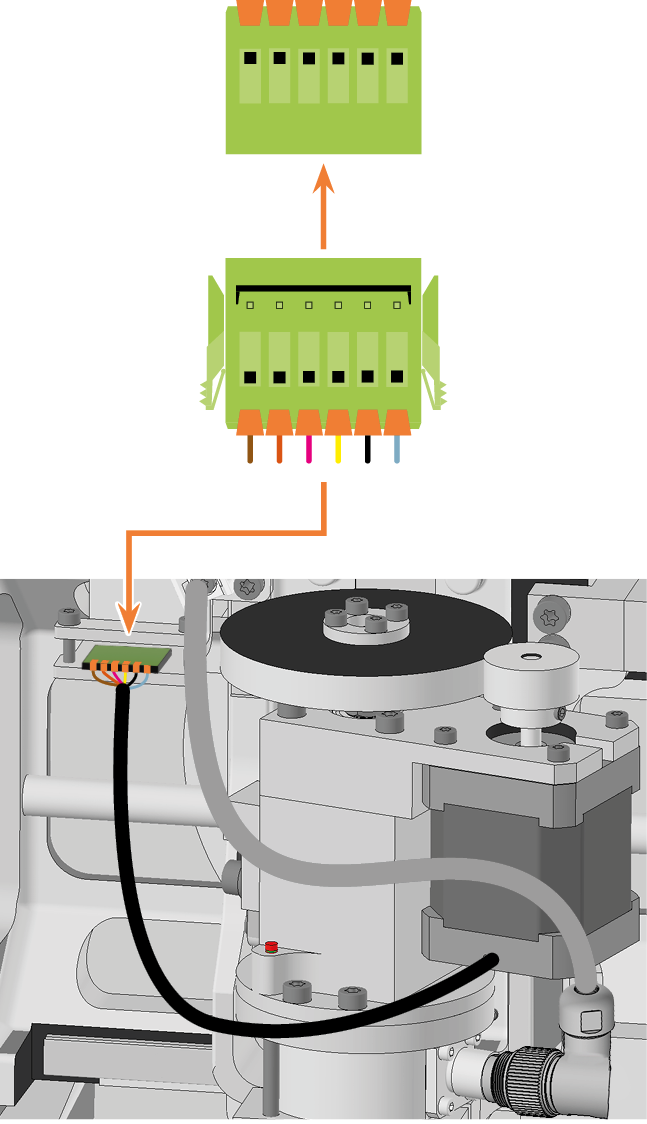

  26. Enchufe el cable del desbloqueador de pinza de sujeción en la toma correspondiente de la máquina.

    27.





  27. Una los 2 cables del desbloqueador de pinza de sujeción y el cable del sensor de temperatura con una brida.



  28. Coloque la tapa de seguridad de manera que los 4 orificios de tornillo estén por encima de los 4 orificios de tornillo de la carcasa de la máquina.

  29. Enrosque la tapa de seguridad en la carcasa de la máquina con el destornillador dinamométrico de 1,5 Nm.

    30.





  30. Coloque la cubierta de servicio superior:

    1. Inserte los pernos (marcado en naranja) de la cubierta de servicio en los soportes (marcados en verde) de la cubierta de seguridad.

    2. Incline la cubierta de servicio hacia la máquina hasta que encaje en su sitio.







  31. Encienda la máquina mediante el interruptor principal.

  32. Abra la puerta de la cámara de trabajo.

  33. Tire del orificio inferior del fuelle hacia arriba, por encima del husillo, hasta el tope y mantenga el fuelle en esta posición.

    Los orificios para los tornillos que fijan el fuelle deben coincidir con los orificios correspondientes de la unidad de husillo.





  34. Utilice el destornillador de ángulo TX10 para atornillar el fuelle con 3 tornillos en los orificios delanteros:

    1. Coloque con cuidado el primer tornillo y compruebe que puede atornillarlo. Si no es posible, corrija la posición del fuelle.

    2. Atornille primero todos los tornillos sin apretarlos. Esto le permitirá corregir la posición del fuelle.

    3. Cuando haya atornillado correctamente todos los tornillos, apriételos.

    35. Para mayor claridad, el husillo se muestra en la posición superior



  35. Variante A del fuelle:

    1. Alinee la placa de fijación del fuelle como se muestra en la siguiente imagen.

    2. Deslice la placa de fijación del fuelle hacia arriba por el husillo hasta llegar al fuelle.

      Los orificios para los 6 tornillos de la placa de fijación del fuelle deben encontrarse en los correspondientes orificios roscados del fuelle.

      3.

    3. Utilice el destornillador dinamométrico para atornillar la placa de fijación del fuelle con 6 tornillos:

      Coloque con cuidado el primer tornillo y compruebe que puede atornillarlo. Si no es posible, corrija la posición de la placa de fijación del fuelle.

    4. Atornille primero todos los tornillos sin apretarlos. Esto le permitirá corregir la posición de la placa de fijación del fuelle.

    5. Cuando haya atornillado correctamente todos los tornillos, apriételos.

      6.

  36. Abra el asistente de servicio técnico haciendo clic en el siguiente símbolo de la barra de herramientas principal:

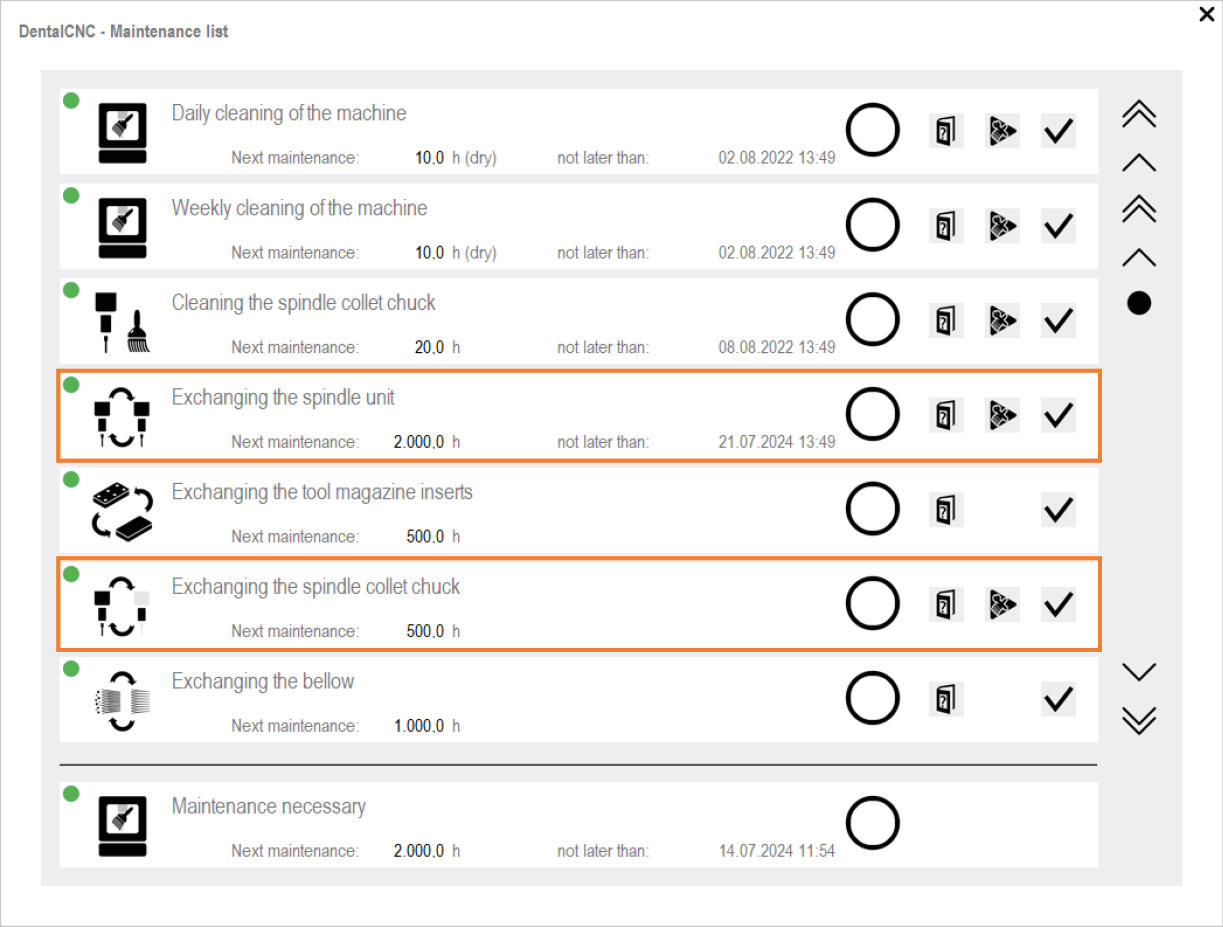

  37. Confirme las tareas Sustituir husillo y Sustituir pinza de sujeción del husillo con el botón Marcar como completada.

  38. Frese un espécimen de ensayo y calibre la máquina en caso necesario.

    Calibración de la máquina con especímenes de calibrado

  39. Póngase en contacto con el servicio de atención al cliente y solicite que se restablezcan las horas de funcionamiento del husillo.

    Esto puede ser importante para determinar las reclamaciones de garantía.
