Se aplica a: E5

Sustituir el palpador de medición

Eche un vistazo al vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

  1. Tenga a mano:

    • 1 x Palpador de medición de repuesto



    • 1 x Llave Allen TX10



  2. Abra la puerta de la cámara de trabajo.

  3. ¡PRECAUCIÓN!Utilice guantes.

  4. Retire la herramienta de la posición E1.

    5.



  5. Apague la máquina mediante el interruptor principal.

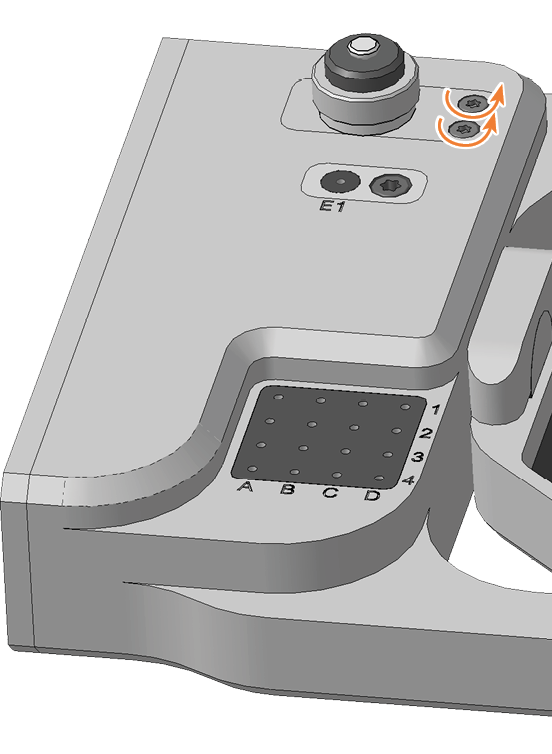

  6. Utilice la llave Allen TX10 para desenroscar los 2 tornillos que fijan el palpador de medición.

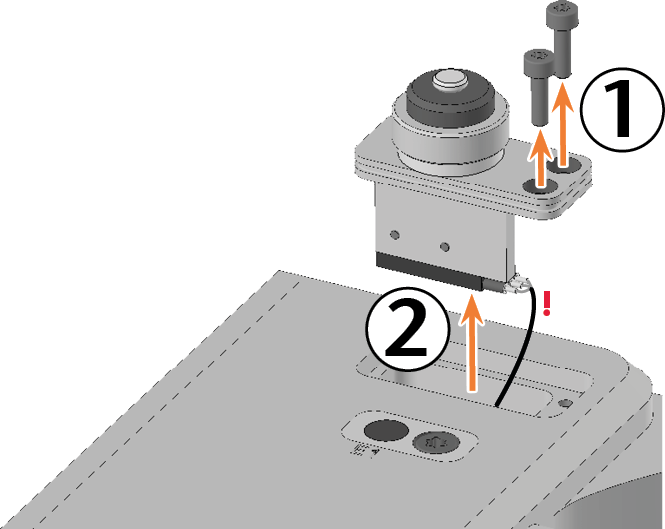

  7. Tire del palpador de medición hacia arriba con cuidado. Preste atención al cable insertado en el palpador de medición.

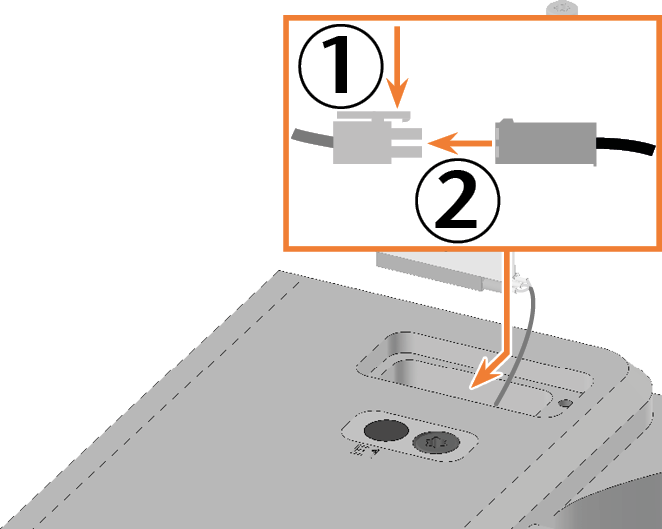

  8. Presione el clip lateral del conector del cable del palpador de medición y extraiga el conector de la toma.

    9.





  9. Retire de la cámara de trabajo el palpador de medición junto con el cable.

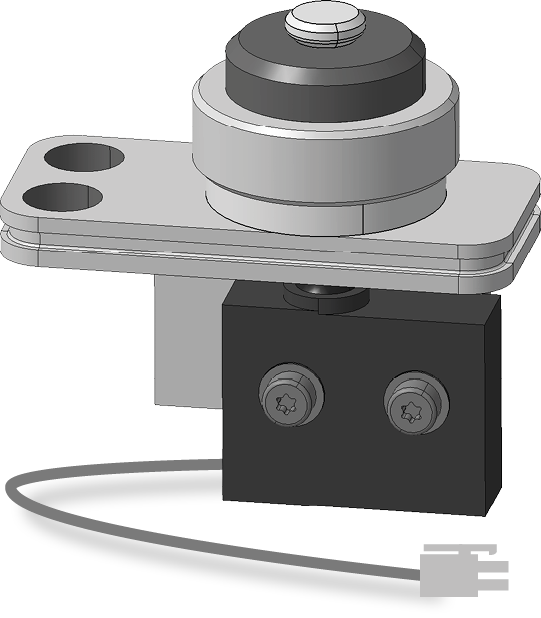

  10. Coja el palpador de medición de repuesto.

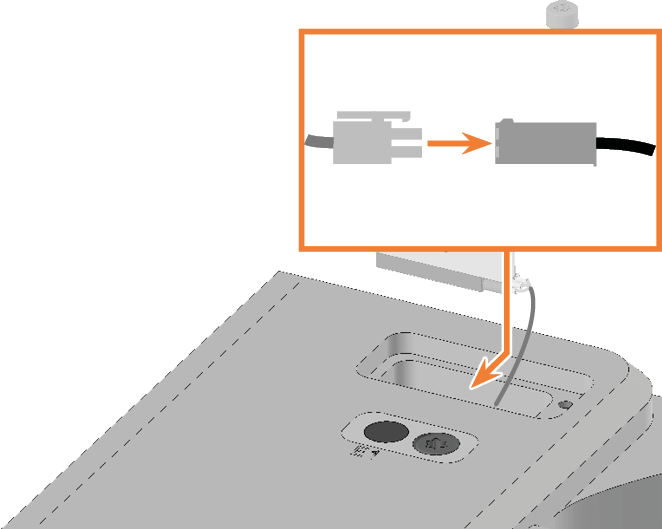

  11. Enchufe el conector del cable del palpador de medición en la toma del módulo de eje A-B.

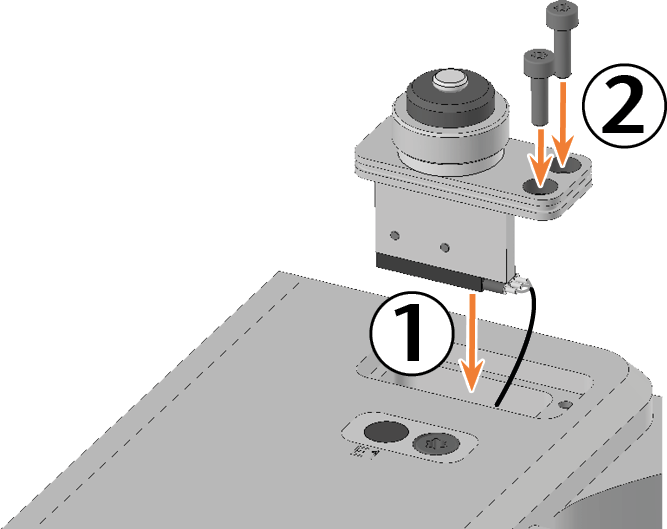

  12. Inserte el palpador de medición de repuesto en la abertura como se muestra en la imagen.

  13. Utilice la llave Allen TX10 para atornillar el palpador de medición de repuesto con los 2 tornillos.

    14.





  14. Cierre la puerta de la cámara de trabajo.

  15. Encienda la máquina mediante el interruptor principal.

    16.





  16. Compruebe el funcionamiento del palpador de medición.

    Comprobar el palpador de medición manualmente

  17. Si el palpador de medición no funciona, compruebe el cableado.

  18. Calibre el palpador de medición.

    Calibrar el palpador de medición
