Calibrar el palpador de medición

En caso de cambio de palpador de medición o de interruptor de fin de carrera, se debe medir el palpador de medición.

Esta función de mantenimiento requiere el nivel de acceso Servicio para la mayoría de las máquinas.

En las siguientes máquinas, la función de mantenimiento también se abre con el nivel de acceso Usuario en una versión simplificada:

  • E4

  • E5

Para el personal de servicio técnico certificado por vhf, la versión completa de la función de mantenimiento se describe en el área de servicio técnico:

  1. En las máquinas con almacén de herramientas extraíble, instale el almacén de herramientas en la cámara de trabajo.

  2. Active el modo de servicio técnico. Para obtener instrucciones, consulte Activar el modo de servicio técnico.

  3. Abra la gestión de la máquina con el siguiente símbolo de la barra de herramientas principal:

  4. Seleccione la pestaña Funciones de servicio técnico.

  5. En la función Calibrar palpador de medición, pulse el botón Inicio.

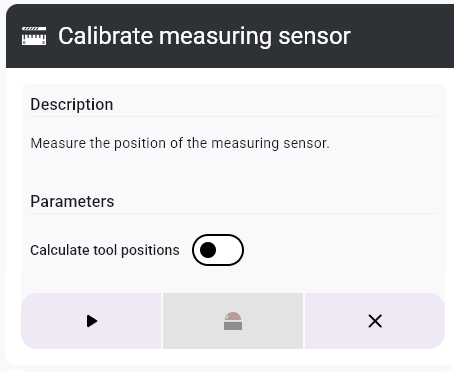

    • Se abre una ventana.

  6. Inicie el proceso con el siguiente símbolo:

  7. Confirme el mensaje actual.

    • El husillo se desplaza hasta la posición de cambio de herramienta.

  8. Retire la herramienta del husillo si es necesario.

  9. Confirme el mensaje actual.

    • El husillo se mueve hacia abajo sobre el palpador de medición, y se calcula la posición del palpador de medición.

  10. Guarde los valores de calibrado con el botón Guardar posiciones y confirme con Sí.

    o

    Descarte el calibrado con el botón No.

  11. vhf recomienda calibrar los ejes tras el calibrado del palpador. No es necesario realizar una medición de los especímenes de ensayo. Para obtener instrucciones, consulte Calibrar la máquina.

    Para añadir una tarea de espécimen de calibrado a la cola, pulse el botón Añadir espécimen de calibrado a la cola.

    Para realizar el calibrado de los ejes más tarde, pulse el botón Calibrar la máquina más tarde.

  12. (Opcional) Guarde el registro de operaciones:

    • Para guardar los datos como archivo de texto, pulse el botón Guardar registro y seleccione la ubicación de almacenamiento.

    • Para copiar los datos en el portapapeles, pulse el botón Copiar registro.

  13. Cierre la función con el símbolo .
