Werkzeugpositionen (Löcher) in neue Werkzeugmagazin-Einsätze bohren

Wenn die Werkzeugmagazineinsätze verschlissen sind, tauschen Sie diese aus. Anschließend bohren Sie mit der Maschine die Werkzeugpositionen (Löcher) in die Einsätze.

• Ihrer Maschine liegen Werkzeugmagazineinsätze als Ersatz sowie das Bohrwerkzeug bei.
• Zusätzliche Einsätze und Bohrwerkzeuge sind über Ihren Kundendienst erhältlich.

ACHTUNG! Maschinenschäden durch Werkzeuge im Arbeitsraum

• Entfernen Sie vor dem Bohren der Werkzeugmagazinpositionen alle Werkzeuge aus dem Arbeitsraum.

• Wenn Ihre Maschine 2 Einsätze verwendet, ersetzen Sie immer beide Einsätze gleichzeitig, auch wenn nur einer davon verschlissen ist.

Bei Maschinen mit automatisch betriebenen Türen und Klappen öffnet und schließt dentalcnc diese passend zum jeweiligen Handlungsschritt. Diese automatischen Vorgänge werden zugunsten der Kürze in der Anleitung nicht gesondert erwähnt.

1. Halten Sie die Werkzeugmagazin-Einsätze und das Bohrwerkzeug bereit.

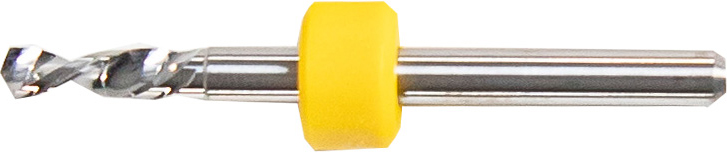

   Bohrer für Werkzeugpositionen (2,8 mm)

2. Tauschen Sie den Werkzeugmagazineinsatz / die Werkzeugmagazineinsätze aus, wie in der Betriebsanleitung der Maschine beschrieben.

3. Öffnen Sie die Maschinenverwaltung mit folgendem Symbol in der Hauptsymbolleiste:

4. Wählen Sie den Reiter Servicefunktionen.

5. Wählen Sie bei der Funktion Werkzeugmagazinpositionen bohren die Schaltfläche Start.

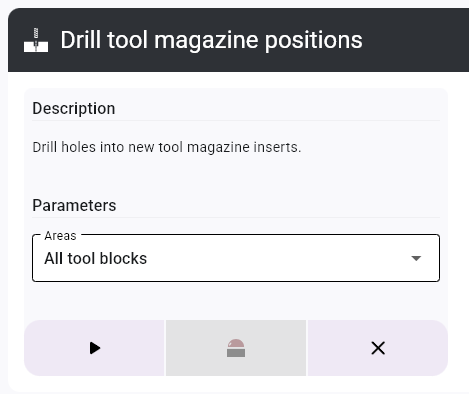

6. Ein Fenster öffnet sich.



7. Bei Maschinen mit austauschbaren Werkzeugmagazinen: Wählen Sie aus der Ausklappliste Bereiche die Positionen, die gebohrt werden sollen.

8. Schließen Sie die Arbeitsraumtür.

9. Starten Sie den Vorgang mit folgendem Symbol:

• Die Spindel bewegt sich in die Werkzeugwechselposition.

10. Öffnen Sie die Arbeitsraumtür.

11. VORSICHT!Tragen Sie Handschuhe.

12. Setzen Sie das Werkzeug in die Spannzange ein und halten Sie es fest. Führen Sie das Werkzeug soweit ein, bis der Werkzeugring die Spitze der Spannzange erreicht.
13. Bestätigen Sie die aktuelle Meldung.

• Die Spannzange schließt sich. Sie können das Werkzeug loslassen.

14. Schließen Sie die Arbeitsraumtür.
15. Bestätigen Sie die aktuelle Meldung.

• Die Maschine bohrt die Werkzeugpositionen in den Einsatz/die Einsätze.

16. Warten Sie, bis der Vorgang abgeschlossen ist.

Um den Vorgang abzubrechen, wählen Sie das Symbol .

• Die Spindel bewegt sich in die Werkzeugwechselposition.

17. VORSICHT!Tragen Sie Handschuhe.

18. Öffnen Sie die Arbeitsraumtür.

19. Halten Sie das Werkzeug in der Spannzange fest.

20. Bestätigen Sie die aktuelle Meldung.
• Die Spannzange öffnet sich.
21. Entfernen Sie das Werkzeug aus der Spannzange.

22. Schließen Sie die Arbeitsraumtür.

• Die Spindel bewegt sich in die Grundstellung.

23. (Optional) Speichern Sie das Vorgangsprotokoll:

    • Um die Daten als Textdatei zu speichern, wählen Sie die Schaltfläche Protokoll speichern und wählen Sie den Speicherort.

    • Um die Daten in die Zwischenablage zu kopieren, wählen Sie die Schaltfläche Protokoll kopieren.



24. Schließen Sie die Funktion mit dem Symbol .
