Messtaster kalibrieren

Bei einem Messtaster- oder Endschalter-Wechsel muss der Messtaster vermessen werden.

Diese Wartungsfunktion benötigt für die meisten Maschinen das Zugriffslevel Service.

Bei den folgenden Maschinen öffnet sich die Wartungsfunktion auch mit dem Zugriffslevel Anwender in einer vereinfachten Version:

  • E4

  • E5

Für vhf-zertifizierte Servicemitarbeiter wird die vollständige Version der Wartungsfunktion im Servicebereich beschrieben:

  1. Bei Maschinen mit entnehmbarem Werkzeugmagazin installieren Sie das Werkzeugmagazin im Arbeitsraum.

  2. Aktivieren Sie den Servicemodus. Für eine Anleitung siehe Servicemodus aktivieren.

  3. Öffnen Sie die Maschinenverwaltung mit folgendem Symbol in der Hauptsymbolleiste:

  4. Wählen Sie den Reiter Servicefunktionen.

  5. Wählen Sie bei der Funktion Messtaster kalibrieren die Schaltfläche Start.

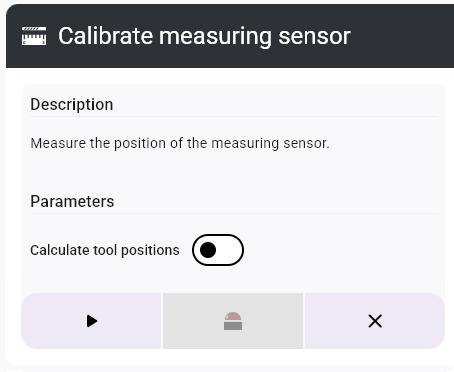

    • Ein Fenster öffnet sich.

  6. Starten Sie den Vorgang mit folgendem Symbol:

  7. Bestätigen Sie die aktuelle Meldung.

    • Die Spindel bewegt sich in die Werkzeugwechselposition.

  8. Entnehmen Sie das Werkzeug aus der Spindel falls notwendig.

  9. Bestätigen Sie die aktuelle Meldung.

    • Die Spindel bewegt sich nach unten auf den Messtaster und die Messtasterposition wird berechnet.

  10. Speichern Sie die Kalibrierwerte über die Schaltfläche Positionen speichern und bestätigen Sie mit Ja.

    oder

    Verwerfen Sie die Kalibrierung über die Schaltfläche Nein.

  11. vhf empfiehlt eine Achskalibrierung nach einer Messtasterkalibrierung. Eine Prüfkörpervermessung ist dabei nicht notwendig. Für eine Anleitung siehe Maschine kalibrieren.

    Um einen Kalibrierkörperauftrag zur Warteschlange hinzuzufügen, wählen Sie die Schaltfläche Kalibrierkörper zur Warteschlange hinzufügen.

    Um die Achskalibrierung später durchzuführen, wählen Sie die Schaltfläche Maschine später kalibrieren.

  12. (Optional) Speichern Sie das Vorgangsprotokoll:

    • Um die Daten als Textdatei zu speichern, wählen Sie die Schaltfläche Protokoll speichern und wählen Sie den Speicherort.

    • Um die Daten in die Zwischenablage zu kopieren, wählen Sie die Schaltfläche Protokoll kopieren.

  13. Schließen Sie die Funktion mit dem Symbol .
