Gilt für: S5

Lieferumfang prüfen

Die Installationsschritte bis zum Betrieb sind:

→

→

→

  • Packen Sie die Maschine aus und stellen Sie sicher, dass Sie die folgenden Gegenstände erhalten haben:

Maschine, Kabel, Schläuche

1

2

3

4

5

6

7

Werkzeuge

8

9

10

Wartungsutensilien

11

12

13

14

15

16

17

18

Ersatzteile

19

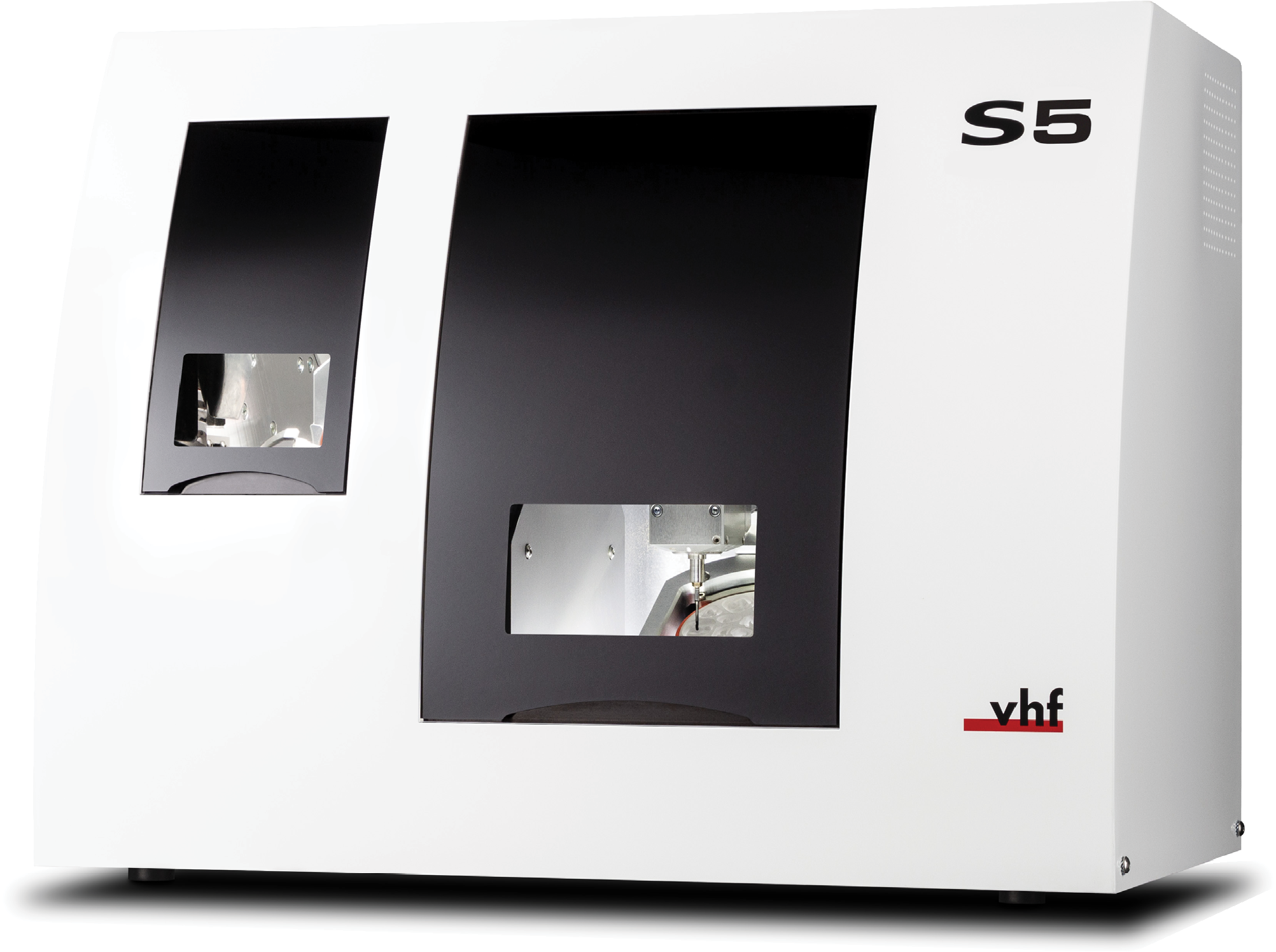

  1. 1 x Maschine S5

  2. 1 x USB-Kabel

  3. 1 x Netzkabel

  4. 1 x Druckluftschlauch

  5. 1 x Druckminderer

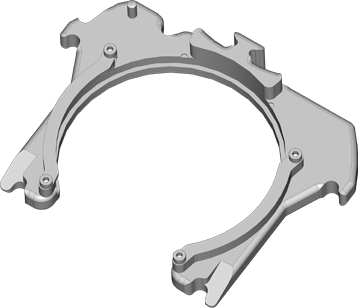

  6. 8 x Rohlingsrahmen / QuickFrame, je nach Ausstattungsvariante

  7. 1 x QuickFrame / Rohlingsrahmen, je nach Ausstattungsvariante

  8. 1 x Schlüssel zur Not-Entriegelung der Arbeitsraumtür

  9. 1 x Torx-Schraubendreher (TX 10)

  10. 1 x Sechskant-Schraubendreher (2,5 mm)

  11. 1 x Spindel-Service-Set

  12. 1 x Spannzangenschlüssel (0,9 Nm)

  13. 1 x Fugendüse (zur Reinigung des Arbeitsraums)

  14. 1 x Reinigungspinsel

  15. 1 x Messstift

  16. 1 x Bohrer für Werkzeugpositionen (2,8 mm)

  17. 1 x Schlauchanschluss für externe Absauganlage

  18. 1 x Kalibrier-Set:

    • 1 x Bügelmessschraube

    • 3 x Kalibrierrohling

    • 1 x Radiusfräser mit 1 Zahn (P200-R1-40)

  19. 2 x Werkzeugmagazineinsatz

Ohne Abbildung:

  • 1 x Maschinen-Kurzinformationen
  • 1 x Tragehilfe zum Transport der Maschine
  • 1 x Transportsicherung im Arbeitsraum
  • 1 x Beiblatt zum Entfernen der Tragehilfe und Transportsicherung
  • 1 x Satz Ersatzschrauben für den Rohlingshalter und die Werkzeugmagazinabdeckung

  • Verpackungsset

    • 1 x Transportbox

    • 1 x Verpackungspolster, mehrteilig

    • 1 x Transportschutzhaube

    • 1 x Gehäuseschutzhaube

Maschine auspacken und positionieren

  • Bewahren Sie die Verpackung der Maschine, die Tragehilfe und die Transportsicherungen für eventuelle Service-Einsendungen auf.

Wie geht's weiter?

Maschine anschließen
