Gilt für: N4+

Werkzeuge einsetzen und tauschen

Der Workflow für die Restaurationserstellung ist folgendermaßen:

HINWEIS

Beschädigung der Spindel oder der Werkzeugpositionen bei ungeeignetem Werkzeug

Ungeeignete Werkzeuge können die Spannzange der Spindel und / oder die Werkzeugpositionen beschädigen.

  • Verwenden Sie nur Werkzeuge mit einer ausreichend großen Fase am Werkzeugschaft.

  • Ziehen Sie einen Sicherungsring nach DIN 471-A3 als Anschlagring auf.

  • Beachten Sie die weiteren Vorgaben im Kapitel Technische Daten.

Automatischer oder manueller Werkzeugwechsel

Der Werkzeugwechsel kann automatisch über das Werkzeugmagazin oder manuell über die Spannzange erfolgen. Da Sie jede Werkzeugposition einzeln konfigurieren können, sind automatische und manuelle Wechsel parallel möglich.

Eigenschaften des automatischen Werkzeugwechsels

Der automatische Werkzeugwechsel ist in folgenden Fällen nicht möglich:

  • Eine Werkzeugposition ist verschlissen und kann keine Werkzeuge mehr ordnungsgemäß aufnehmen.

  • Sie verwenden Werkzeuge, die nicht in das Werkzeugmagazin passen.

Eigenschaften des manuellen Werkzeugwechsels

Werkzeuge in das Werkzeugmagazin einsetzen

Sie können das Werkzeugmagazin auf zwei Wegen bestücken:

  • Durch manuelles Einsetzen in das Werkzeugmagazin Dies ist der schnellste Weg. Er wird im Folgenden beschrieben.
  • Über die Spindel Sie setzen ein Werkzeug in die Spannzange ein und die Spindel legt das Werkzeug im Werkzeugmagazin ab. Diese Option nimmt mehr Zeit in Anspruch, ist jedoch für einige möglicherweise bequemer. Sie wird in der Dokumentation zur Fertigungssoftware beschrieben.

Sie können bis zu 8 Werkzeuge in das Werkzeugmagazin einsetzen. Das Werkzeugmagazin ist abnehmbar.

Werkzeugmagazin im Arbeitsraum (orange markiert)

Sie setzen Werkzeuge folgendermaßen von Hand ein:

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.

  3. Wenn Sie das Werkzeugmagazin lieber außerhalb der Maschine bestücken möchten, ziehen Sie das Werkzeugmagazin an den Griffmulden (blau markiert) aus dem Arbeitsraum.
  4.

  5. HINWEIS! Entfernen Sie abgenutzte oder beschädigte Werkzeuge aus dem Werkzeugmagazin. DentalCNC zeigt Werkzeugstandzeiten in der Ansicht für die Werkzeugverwaltung an.

  6. Setzen Sie die neuen Werkzeuge ein:
  7. HINWEIS! Unbrauchbare Bearbeitungsergebnisse bei falscher Werkzeugzuordnung

    1. Stellen Sie sicher, dass die Positionen der Werkzeuge im Werkzeugmagazin der Positionen in DentalCNC entsprechen.

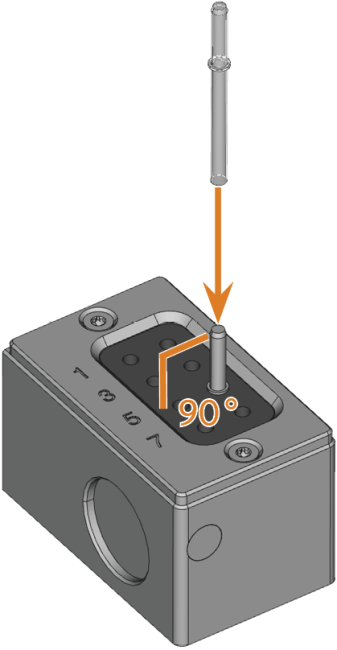

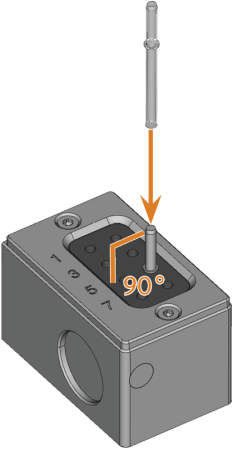

    2. Setzen Sie die Werkzeuge mit der Schneide nach unten in die Werkzeugpositionen ein. Schieben Sie sie hinein, bis der Ring den Gummi berührt.
  8. Nachdem Sie ein Werkzeug ersetzt haben, setzen Sie die Werkzeugstandzeit zurück. Wählen Sie dazu die Werkzeugverwaltungsansicht in DentalCNC.
  9. Stecken Sie das Werkzeugmagazin bei Bedarf wieder auf den Werkzeugmagazinhalter.

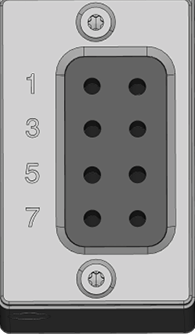

Oben: Werkzeugpositionen 1 – 8 im Werkzeugmagazin
Unten: Werkzeugpositionen 1 – 8 in DentalCNC

Werkzeuge aus dem Werkzeugmagazin entfernen

  1. VORSICHT!Tragen Sie Handschuhe.

  2. Öffnen Sie die Arbeitsraumtür.
  3. Ziehen Sie das Werkzeug nach oben aus dem Werkzeugmagazin.

  4. Je nachdem, ob Sie das Werkzeug zurück zu Ihrem Bestand legen oder den Werkzeugtyp nicht länger verwenden, konfigurieren Sie DentalCNC entsprechend:

Ersatzwerkzeuge hinzufügen

Wenn die Standzeit eines Werkzeugs während der Bearbeitung abläuft, kann DentalCNC automatisch ein Ersatzwerkzeug aus dem Werkzeugmagazin laden, um die Bearbeitung fortzusetzen.

  1. Setzen Sie Ersatzwerkzeuge in das Werkzeugmagazin.

  2. Konfigurieren Sie die Ersatzwerkzeuge in DentalCNC.

    Ersatzwerkzeuge hinzufügen
