Gilt für: DentalCNC 8.10

Mehrere Aufträge mit dem Rohlingswechsler bearbeiten

Wie starte ich die Bearbeitung? Wie kann ich verschiedene Aufträge mit dem Rohlingswechsler bearbeiten?

Wenn Sie mehrere Aufträge mit der entsprechenden Anzahl von Rohlingen bearbeiten wollen, die im Rohlingswechsler Ihrer Maschine gelagert sind, gelten die folgenden Anweisungen.

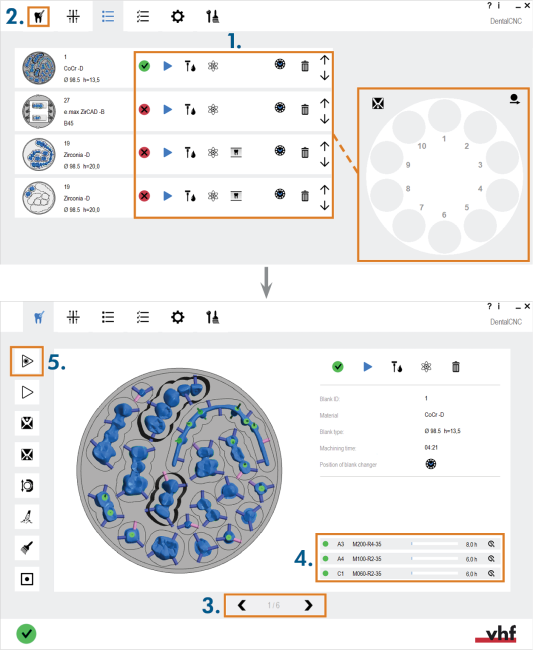

Diagramm: Mehrere Aufträge, mehrere Rohlinge

Sie können auf diese Weise auch nur 1 Auftrag mit dem Rohlingswechsler bearbeiten.

Eine Beschreibung aller auf den Rohlingswechsler bezogenen Aufgaben finden Sie im Hilfeartikel Rohlingswechsler mit DentalCNC bedienen.

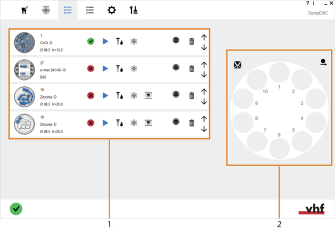

Die Bereiche der Bearbeitungs-Ansicht

  1. Liste aller Aufträge, für die die Berechnung gestartet wurde
  2. Abbildung eines RohlingsmagazinsGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. und Steuerungssymbole

Der Berechnungsstatus von Aufträgen

Die DirectMill-Funktion ermöglicht Ihnen mit der Fertigung zu beginnen während der Auftrag noch berechnet wird. Deshalb werden Aufträge immer beinahe sofort auf der Auftragsliste in DentalCNCangezeigt, nachdem Sie die Berechnung in DentalCAM gestartet haben.

Wenn ein Auftrag noch berechnet wird, zeigt DentalCNC einen Fortschrittsbalken am Anfang der entsprechenden Zeile in der Auftragsliste an. Je weiter der Balken gefüllt ist, desto weiter fortgeschritten ist die Berechnung.

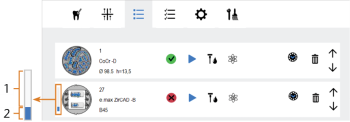

Die Farben zeigen den Fortschritt bei der Berechnung an

  1. Noch nicht berechnet
  2. Bereits berechnet

Symbol für Mehrschicht-Rohlinge

Wenn der Auftrag mehrschichtige Rohlinge enthält, wird in der entsprechenden Zeile in der Auftragsliste das folgende Symbol angezeigt:

Das Symbol zur Anzeige eines mehrschichtigen Rohlings in der Auftragsliste

Das Symbol ist nicht interaktiv.

Schritt 1: Geben Sie die Bearbeitungsparameter für den jeweiligen Auftrag an

  1. Aktivieren Sie alle Aufträge, die Sie bearbeiten möchten. Deaktivieren Sie alle anderen Aufträge.
  2. Das Symbol zum Aktivieren/Deaktivieren der Bearbeitung eines Auftrags

    Das Symbol zeigt den aktuellen Zustand an:

    Auftrag deaktiviert

    Auftrag aktiviert

    • Das folgende Symbol ändert ebenfalls seinen Zustand) (siehe aber Schritt 7 dieses Verfahrens unten).

    • Das Symbol, das anzeigt, ob die Bearbeitung des Auftrags erfolgen wird und möglich ist

  3. Um zu sehen, ob es sich um einen Trocken- oder Nassauftrag handelt, prüfen Sie das folgende Symbol:

    Das Symbol, das anzeigt, ob Nassbearbeitung für den Auftrag aktiviert ist

    Nassbearbeitung deaktiviert

    Nassbearbeitung aktiviert

  4. Um zu sehen, ob der Ionisator der entsprechenden Maschinen für den Auftrag verwendet wird, prüfen Sie das folgende Symbol.

    Das Symbol, das anzeigt, ob der Ionisator für den Auftrag aktiviert ist

    Ionisator deaktiviert

    Ionisator aktiviert

  5. Sie können den Ionisator für bestimmte Maschinenmodelle aktivieren und deaktivieren. Ionisator aktiviert

  6. Weisen Sie den Auftrag einem Rohlingsmagazinplatz zu:

    1. Öffnen Sie die Ausklappliste mit dem entsprechenden Symbol.
    2. Wählen Sie das Symbol, das den gewünschten Rohlingsmagazinplatz darstellt.

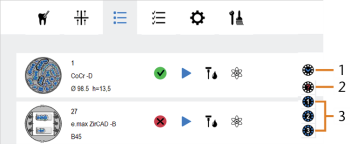

      Einen Platz im RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. wählen

      1. Symbol zum Öffnen der Listen mit Rohlingsmagazinplätzen
      2. Symbol zum Aufheben der Zuweisung des Auftrags
      3. Symbole, um den Auftrag dem Rohlingsmagazinplatz mit der angezeigten Nummer zuzuweisen
    3. Weisen Sie niemals mehrere Aufträge mit unterschiedlichen IDs demselben Platz im RohlingsmagazinGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. zu. Wenn Sie dies tun, führt die Maschine alle zugewiesenen Aufträge mit demselben Rohling aus und zerstört ihn dabei. Zusätzlich können Werkzeuge brechen.

      Diagramm: Falsche Zuordnung von Aufträgen mit unterschiedlichen IDs zu 1 Rohlingsmagazinplatz

      Beispiel: Einen Auftrag dem Rohlingsmagazinplatz 8 zuweisen; alle relevanten Bereiche orange markiert

      Die Aufträge bleiben nach der Bearbeitung ihrem Rohlingsmagazinplatz zugewiesen. Wir empfehlen, die Zuweisung aufzuheben, sobald Sie den Rohling aus dem Magazin entfernen. Siehe diese Abbildung

  7. Sehr empfehlenswert: Spannen Sie den physischen Rohling, mit dem die Bearbeitung des gerade zugewiesenen Auftrags erfolgen soll, in den gewählten Rohlingsmagazinplatz ein.

    Das Zuweisen von Aufträgen und das Einspannen der entsprechenden physischen Teile in direkter Folge verhindert Fehler.

    1. S2 / S5: Schließen Sie die Rohlingsmagazintür.

    2. Wählen Sie in der Abbildung des RohlingsmagazinsGeschlossen Teil des Rohlingswechslers, in dem Sie die Rohlinge für das automatische Laden aufbewahren. das Vorschaubild des Rohlings aus.

      Rohlingsmagazinplatz wählen

      • Das Folgende geschieht:

        1. Der gewählte Rohlingsmagazinplatz fährt in die Wechselposition.

        2. Die entsprechende Nummer in der Rohlingsmagazin-Abbildung wird hervorgehoben.

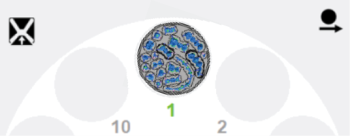

          Beispiel: Der Rohling in Platz 1 wurde in die Wechselposition gefahren

        3. R5: Die Klappe des Kombifachs öffnet sich.

    3. S2 / S5: Öffnen Sie die Rohlingsmagazintür.

    4. Spannen Sie einen geeigneten Rohling an der Wechselposition des Rohteilmagazins ein, wie in der Betriebsanleitung der Maschine beschrieben.

    5. Verwenden Sie immer den Platz in der Wechselposition, um Rohlinge einzuspannen oder zu entfernen, auch wenn andere Plätze zugänglich sind.

  8. Passen Sie die Bearbeitungsreihenfolge an, indem Sie die Einträge auf der Auftragsliste nach oben und unten verschieben.

    Wählen Sie dazu die Pfeile am Ende jeder Zeile aus:

    Die Pfeile, um Aufträge nach oben und unten zu verschieben

    • Die Aufträge werden von oben nach unten bearbeitet.

      Beispiel: Verschieben des oberen Eintrags nach unten; ausgewähltes Symbol orange markiert

  9. Prüfen Sie, ob der Auftrag bearbeitet werden kann.

    Das Symbol, das anzeigt, ob die Bearbeitung des Auftrags möglich ist

    Auftrag kann bearbeitet werden

    Mindestens 1 benötigtes Werkzeug befindet sich nicht im virtuellen Werkzeugmagazin und/oder seine Standzeit ist nicht ausreichend

    Auftrag ist deaktiviert

Schritt 2: Öffnen Sie die Bearbeitungsansicht

  • Öffnen Sie die Ansicht Bearbeitung mit dem folgenden Symbol in der Hauptsymbolleiste

Schritt 3: Wählen Sie Aufträge mit falschen Werkzeugparametern aus, um sie zu korrigieren

Sie müssen die Werkzeugparameter für jeden Auftrag, der nicht bearbeitet werden kann, korrigieren. Dazu müssen Sie den jeweiligen Auftrag in der Ansicht Bearbeitung auswählen.

  • Wählen Sie mit den Pfeilen [1] und [3] den gewünschten Auftrag aus:

  • Bedienelemente zur Auswahl von Aufträgen

    1. Zum vorherigen Auftrag in der Auftragsliste gehen

    2. Nummer des aktuellen Auftrags / Nummer des letzten Auftrags in der Auftragsliste

    3. Zum nächsten Auftrag in der Auftragsliste gehen

Schritt 4: Korrigieren Sie die Werkzeugparameter nach Bedarf

DentalCNC listet alle für den Auftrag benötigten Werkzeuge einschließlich der Standzeitwerte in der unteren rechten Ecke der Ansicht Bearbeitung auf.

Ersatzwerkzeuge werden in dieser Liste nicht angezeigt.

Weitere Informationen zu Ersatzwerkzeugen: Ersatzwerkzeuge hinzufügen

Liste der benötigten Werkzeuge (orange markiert) in der Ansicht Bearbeitung

Jeder Eintrag in der Werkzeugliste zeigt die folgenden Informationen an:

Eintrag in der Werkzeugliste in der Ansicht Bearbeitung

  1. Werkzeugstatusanzeige

  2. Position im Werkzeugmagazin

  3. Werkzeug-Matchcode

  4. Fortschrittsbalken, der die Betriebsstunden des Werkzeugs anzeigt; ein voller Balken zeigt an, dass die maximale Werkzeugstandzeit erreicht ist

    (hier: das Werkzeug hat 90 % seiner maximalen Betriebsstunden erreicht)

  5. Verbleibende Werkzeugstandzeit als Dezimalwert

    (Hier: 0,8 h = 0 Stunden und 48 Minuten verbleiben)

  6. Symbol zum Zurücksetzen der Standzeit auf ihre maximale Dauer

Verwenden Sie die Werkzeugliste wie folgt:

  1. Stellen Sie sicher, dass die Statusanzeige aller Werkzeuge grün ist.

    Werkzeug ist im virtuellen Werkzeugmagazin und die Werkzeugstandzeit ist ausreichend

    Werkzeugstandzeit ist unzureichend

    Werkzeug ist nicht im virtuellen Werkzeugmagazin

  2. Fügen Sie alle fehlenden Werkzeuge zum virtuellen Werkzeugmagazin hinzu .
  3. Wenn Sie das Werkzeugmagazin der Maschine manuell bestücken, ersetzen Sie alle verschlissenen Werkzeuge.

  4. Setzen Sie die Standzeitwerte aller verschlissenen Werkzeuge über das folgende Symbol zurück:

    Beispiel eines Eintrags eines verschlissenen Werkzeugs; Symbol zum Zurücksetzen der Werkzeugstandzeit orange markiert

  5. Bestätigen Sie die aktuelle Meldung.

Schritt 5: Bearbeitung starten

Wenn alle benötigten Werkzeuge mit einer grünen Anzeige gekennzeichnet sind und Ihre Maschine gemäß ihrer Betriebsanleitung vorbereitet ist, können Sie mit der Bearbeitung beginnen.

  1. Schließen Sie die Arbeitsraumtür.

  2. Starten Sie die Bearbeitung über das folgende Symbol in der lokalen Symbolleiste:

    • Das Folgende geschieht:

      1. Die Maschine nimmt den Betrieb auf.

      2. Die geschätzte Bearbeitungszeit wird in der unteren linken Ecke des Programmfensters angezeigt. Sie wird während der Bearbeitung aktualisiert.

        Die geschätzte Bearbeitungszeit (orange markiert)

      3. DentalCNC schreibt jeden Bearbeitungsschritt in ein Protokoll. Sie können das Protokoll in den Programmeinstellungen von DentalCNC einsehen.

        Protokolldatei einsehen

      Die Aufträge bleiben nach der Bearbeitung ihrem Rohlingsmagazinplatz zugewiesen. Wir empfehlen, die Zuweisung aufzuheben, sobald Sie den Rohling aus dem Magazin entfernen. Siehe diese Abbildung

Aufträge aus DentalCNC löschen

Sie können Aufträge in der Ansicht Bearbeitung und in der Ansicht Auftragsliste löschen.

Dies kann nicht rückgängig gemacht werden.

Aufträge in der Bearbeitungsansicht löschen

  1. Öffnen Sie die Ansicht Bearbeitung mit dem folgenden Symbol in der Hauptsymbolleiste

  2. Wählen Sie mit den Pfeilen [1] und [3] den gewünschten Auftrag aus:

  3. Bedienelemente zur Auswahl von Aufträgen

    1. Zum vorherigen Auftrag in der Auftragsliste gehen

    2. Nummer des aktuellen Auftrags / Nummer des letzten Auftrags in der Auftragsliste

    3. Zum nächsten Auftrag in der Auftragsliste gehen

  4. Wählen Sie in der Symbolleiste zum Einstellen der Bearbeitungsparameter das folgende Symbol:

    Symbol zum Löschen eines Auftrags

    • Ein Fenster öffnet sich.

  5. Bestätigen Sie die Meldung mit dem folgenden Symbol:

    • DentalCNC löscht den Auftrag.

Aufträge in der Auftragsliste löschen

  1. Öffnen Sie die Auftragsliste mit dem folgenden Symbol in der Hauptsymbolleiste

  2. Wählen Sie das folgende Symbol in der entsprechenden Zeile:

    Symbol zum Löschen eines Auftrags

    • Ein Fenster öffnet sich.

  3. Bestätigen Sie die Meldung mit dem folgenden Symbol:

    • DentalCNC löscht den Auftrag.

Wie geht's weiter?

Zwar läuft die Fertigung gewöhnlich vollkommen automatisch ab, dennoch gibt es einige Aufgaben, bei denen Sie eingreifen müssen.

Zu erledigende Aufgaben während der Bearbeitung
