适用于： K5

机器概览

机器的正面



  1. 连接面板
  2. 加工室门
  3. 加工室的观察窗
  4. 用于打开加工室门的凹槽把手
  5. 配件容器
  6. 抽气系统的抽吸连接
  7. 标识牌

连接面板



  1. 电源连接 包括玻璃保险丝 T6,3A L250V
  2. 主电源开关
  3. 气动连接 (6 毫米插入式接头)
  4. USB 端口
  5. 抽吸接口(6 个引脚，IEC 61076-2-106)

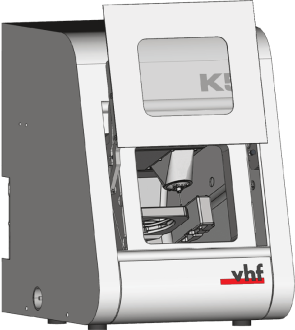

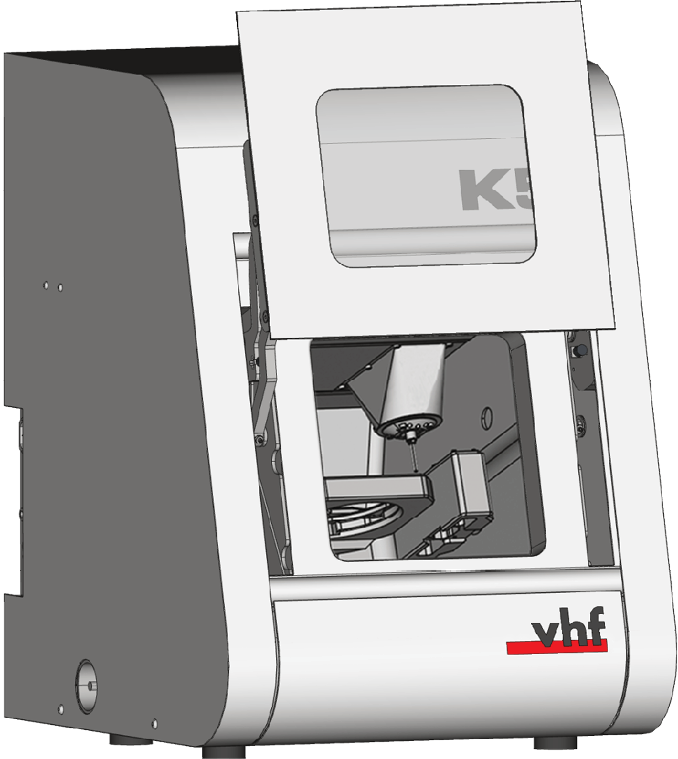

加工室门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

  • 如要打开或关闭工作仓门，请用手向上拉或向下推。使用门上的嵌入式把手。

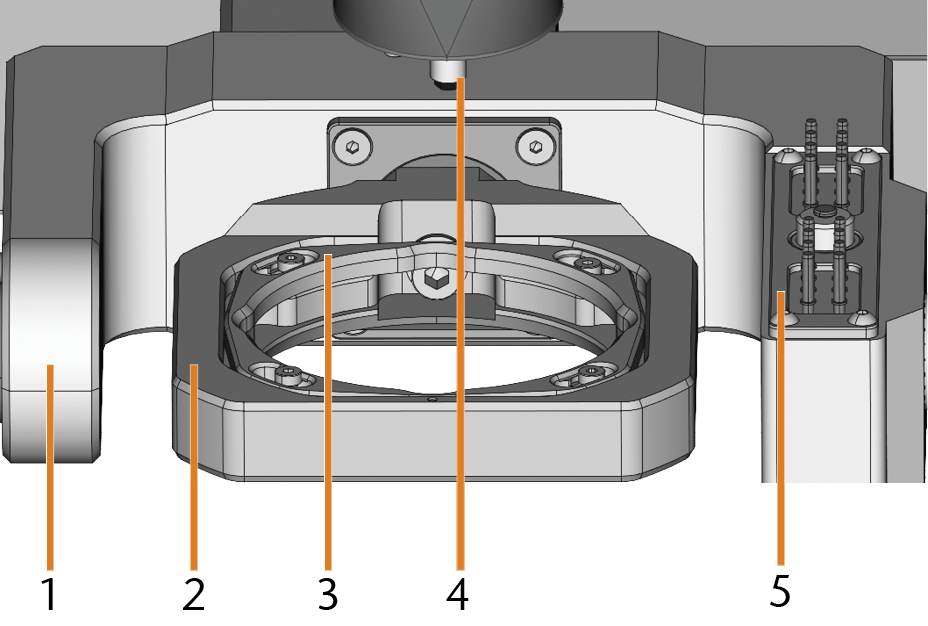

加工室

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。



  1. 旋转轴 B
  2. 坯体固定器; 旋转轴 A
  3. 固定环
  4. 用于拾取车针的带夹头卡盘的主轴
  5. 刀库

加工室照明的颜色

颜色

状态

加工室门

绿色

机器已准备好运行。

未锁定

白色

机器已准备好运行。

未锁定

蓝色

机器正在运转。

已锁定

红色

发生机器故障。

已锁定

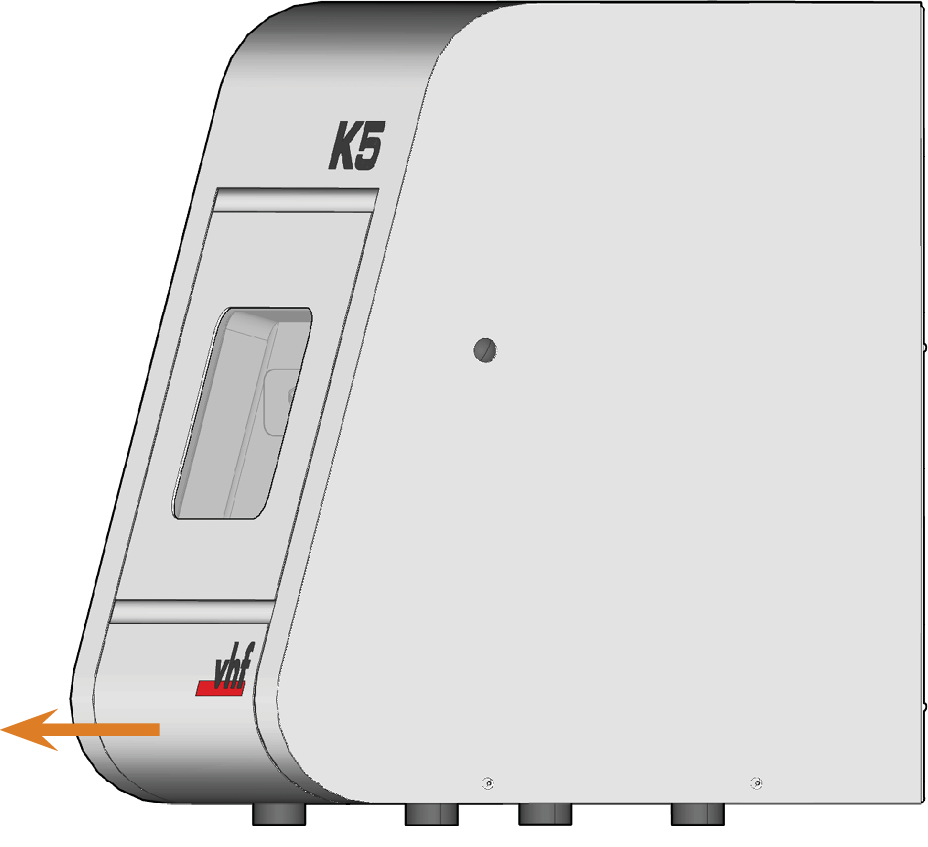

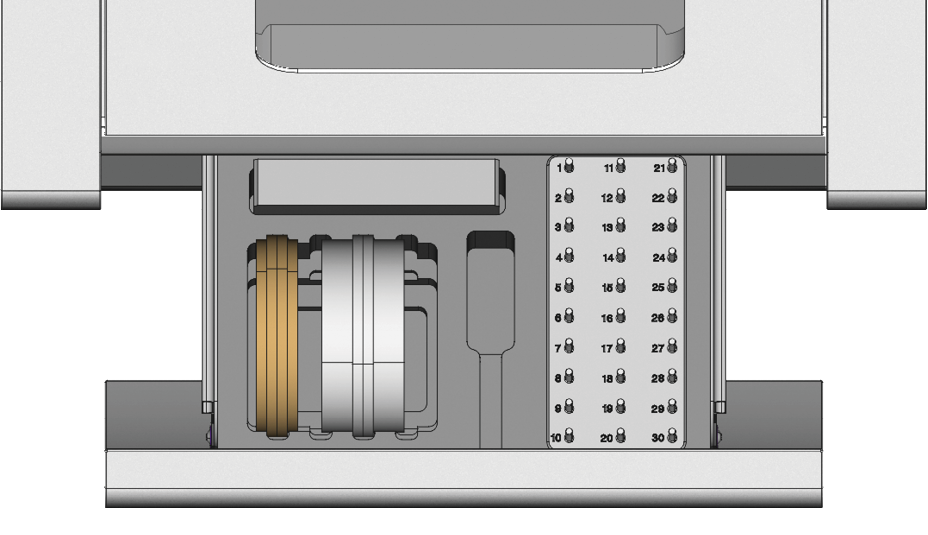

配件容器

在工作仓下方的配件容器中，您可以随时存放坯料盘、车针和主轴维护套件。



CAM 计算机

要操作机器，您将使用 Windows® 计算机（“CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。”）和专门为其设计的软件（“制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。”）。制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。包括以下组件：

  • DentalCAM用于创建和计算虚拟坯料盘（“加工任务”）的 CAM 应用程序
  • DentalCNC用于处理加工任务和维护机器的 CNC 应用程序。

要创建和设计牙科物体，您还需要 CAD 应用程序（由专业经销商单独出售）。

您可能需要阅读 DentalCAM 和 DentalCNC 的工作流程概述。

铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的正面

轴

此机器有 5 个轴：3 个线性轴和 2 个旋转轴。

线性轴

主轴沿着这些轴移动。

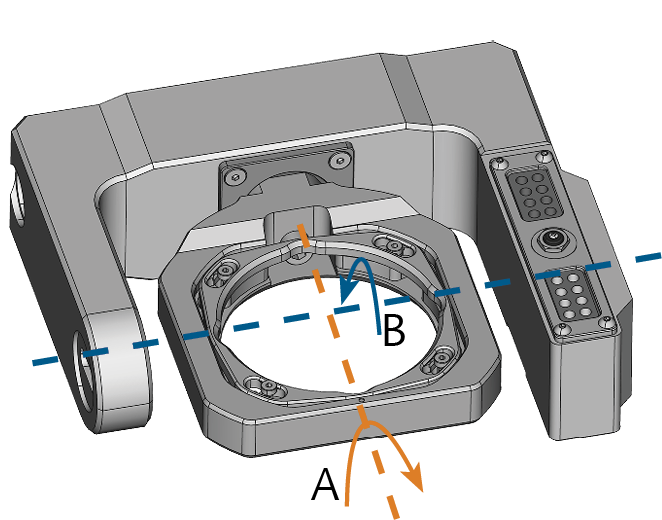

旋转轴

胚料夹具围绕这些轴旋转。
