适用于： K5

机器概览

我在哪里可以找到 K5 的概述？有关于 K5 的说明吗？

您可以使用 K5加工不同材料的坯料盘，为牙科行业研磨出高质量的修复体。您可以在加工排版软件中找到机器可以加工的材料列表。

机器专为干法加工而设计。

在干法加工过程中，我们的防污理念可减少敏感机器部件的污染。

机器的正面

机器的正面

  1. 连接面板
  2. 加工室门
  3. 加工室的观察窗
  4. 用于打开加工室门的凹槽把手
  5. 配件容器
  6. 吸尘器的抽吸连接
  7. 标识牌

连接面板

连接面板

  1. 电源连接 包括玻璃保险丝 T6,3A L250V
  2. 主电源开关
  3. 气动连接 (6 毫米插入式接头)
  4. USB 端口
  5. 抽吸接口(6 个引脚，IEC 61076-2-106)

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

  • 如要打开或关闭工作仓门，请用手向上拉或向下推。使用门上的嵌入式把手。

加工室门

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。

加工室

  1. 旋转轴 B
  2. 坯体固定器; 旋转轴 A
  3. 固定环
  4. 用于拾取车针的带夹头卡盘的主轴
  5. 刀库

加工室照明的颜色

如果加工室照明不足，请提供额外的照明。

机器以不同的颜色照亮加工室。颜色将根据机器的状态而改变。您可以在下表中找到颜色和对应的机器状态：

颜色

状态

绿色

机器已准备好运行。

您可以打开加工室门。

白色

机器已准备好运行。

加工室门已打开。

蓝色

机器正在运转。

工作仓门已上锁。

红色

发生机器故障。

工作仓门已上锁。

在工作仓下方的配件容器中，您可以随时存放坯料盘、刀具和主轴维护套件。

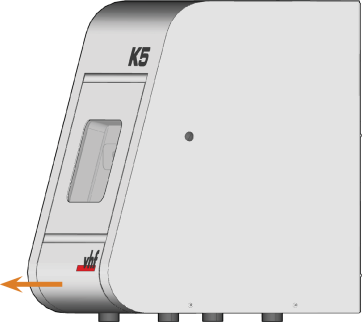

  • 如要使用配件容器，请手动将其从机器中拉出。

打开配件容器

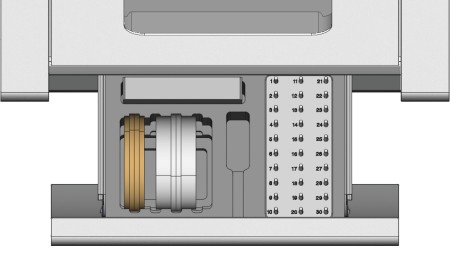

配件容器（未随附坯体和车针）

  • 如要关闭配件容器，请将其推入机器直至完全关闭。

防污理念减少了敏感机器部件的污染和磨损。

防污理念不能取代机器的定期清洁。如果不定期清洁，机器寿命会显著缩短。

注意

没有抽气系统时进行干法加工导致机器损坏

干法加工时，必须安装正常运作的外部抽气系统。否则，机器会随着时间的推移而污染并产生缺陷。

  • 在干法加工过程中始终使用正确安装和运作的外部抽气系统。

防污理念包括：

  • 外部抽气系统 外部抽吸装置在工作仓内产生真空并从中抽出加工碎屑。
  • 空气排入工作仓 将加工碎屑从主轴和其他机器零件上吹走。
  • 内部真空传感器 持续监测工作仓内的真空

要操作机器，您将使用 Windows® 计算机（“CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。”）和专门为其设计的软件（“制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。”）。制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。包括以下组件：

  • DentalCAM用于创建和计算虚拟坯料盘（“加工任务”）的 CAM 应用程序
  • DentalCNC用于处理加工任务和维护机器的 CNC 应用程序。

要创建和设计牙科物体，您还需要 CAD 应用程序（由专业经销商单独出售）。

您可能需要阅读 DentalCAM 和 DentalCNC 的工作流程概述。

根据制造材料和加工条件不同，机器的实际发声量会有很大差异。

  • 如果机器特别大声，请检查以下操作条件：
  • 坯体固定器的清洁度
  • 车针的状况
  • 坯料盘的质量
  • 如果无法避免大声噪音，请在加工过程中佩戴耳罩。

声音测量

测量条件：

  • 已加工材料：CoCr
  • 车针状态：全新

  • 测量值：声压级（距离：1 m）

  • 根据 ISO 3746 测量，测量方法 3

确立声音发射：

操作条件 A 加权声压级

加工

71 dB(A)

所有其他操作条件（车针更换、轴的移动等）

<70 dB(A)

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的正面

此机器有 5 个轴：3 个线性轴和 2 个旋转轴。

线性轴

主轴沿着这些轴移动。

K5：线性轴

旋转轴

胚料夹具围绕这些轴旋转。

K5：旋转轴

尺寸 (宽/深/高)



单位

值

占地面积 (约)

毫米

in

375 x 260

14.8 x 10.2

外壳全关闭 (约)

毫米

in

450 x 545 x 630

17.7 x 21.5 x 24.8

所需的最小操作空间 (约)

毫米

in

800 x 795 x 720

17.7 x 27.4 x 26.8

基础系统



单位

值

重量 (约)

kg

lbs

91

201

轴

–旋转轴 A



5

360 ° / ± 35°

过电压类别 (IEC60664-1)



II

外部压缩空气供应



单位

值

最小/最大气压

bar

psi

6 / 8

90 / 120

推荐气压

bar

psi

7

100

耗气量 (约)

l/min

cfm

40/50 (在 6/8 bar 时)

1.4/1.8（在 90/120 psi 时）

空气纯度 (ISO 8573-1:2010)



固体颗粒: 3 级

水: 4 级

总含油量: 3 级

外部吸尘器



单位

值

最小抽吸量

l/min

cfm

2,500 （在 220hPa 下）

88.3 （在 3.2 psi 下）

抽吸装置



专为牙科行业的商业用途而设计

配备 M 级过滤器

环境条件



单位

值

相对空气湿度



80%，无凝结

储存/运输环境温度

°C

°F

-20 – 60

-4 – 140

工作环境温度

°C

°F

10 – 32

50 – 95

位置类型



室内

最高海拔

米

ft

2000

6561

周围空气 (IEC60664-1)



无尘，污染等级 2

电磁辐射 (IEC 61326-1)



家用、商业和工业领域

电磁干扰辐射 (IEC 61326-1)



工业环境

主轴



单位

值

模型



SFK 300P （同步）

最大转速

转/分钟

60,000

连续运行时的额定功率 (S1)

W

300

不间断定期运行时的额定功率 (S6)

W

450

峰值功率 (Pmax)

W

500

夹头直径

毫米

3

车针



单位

值

刀库中刀具最大数量



16

刀具最大长度

毫米

40

标准坯料夹具



单位

值

最小/最大圆盘直径

毫米

98.5 / 98.8

最大坯料盘的高度

毫米

40

最小/最大圆盘边缘高度

毫米

9.8 / 10.5

声音发射

操作条件

单位

值

加工

dB(A)

71 dB(A)

所有其他运行状态

dB(A)

<70 dB(A)

测量条件

值

已加工材料

钴铬

刀具的状况

新

测量值

声压级（距离：1 m）

根据

ISO 3746 进行测量，精度等级 3

连接



单位

值

气动连接，插入式接头 (直径)

毫米

6

电源连接

(和最大功耗，单位为瓦特）

V AC

Hz

W

100 – 240

50/60

600

玻璃保险丝 T6,3A L250V

USB 端口



2.0A

抽吸装置或开关装置的数据端口



是

外部吸尘器软管连接 (直径)

毫米

45
