适用于： DentalCAM & DentalCNC 8:09 / 7.08

vhf 刀具和匹配代码

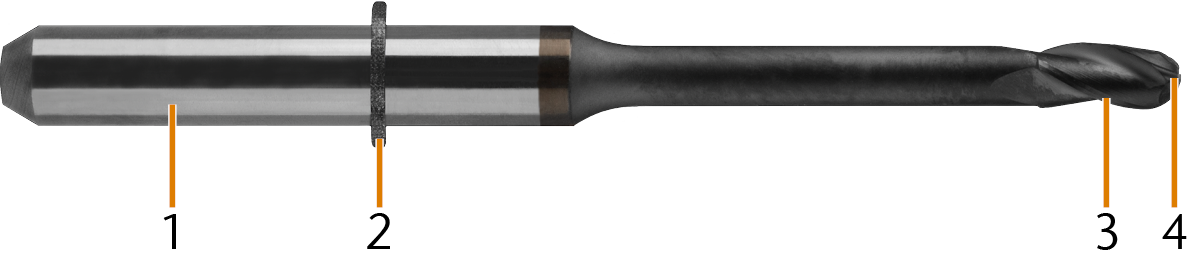

刀具结构



  1. 刀柄
  2. 车针环
  3. 刀刃
  4. 车针尖端

刀具的主要特征

  1. 齿数

  2. 刀具长度

  3. 涂层

  4. 切削刀路

这些特征决定了不同材质和应用的特性。因此，车针只能用于通过 DentalCAM 指定的材料。

齿数

包括：

  • 单齿切割机 其刃口较宽，在加工软质材料和容易沾染的材料时，可以很好地排出切屑。

  • 多齿切割机 其刃口较窄，用于加工不容易沾污的硬质材料。各齿之间会发生磨损，因此多齿刀比单齿刀更耐用。

vhf 机器中最常用的刀具是双齿刀。

刀具长度

vhf 的刀具长度根据机器型号不同而各不相同。

  非贵金属 所有其他材料：

E3

–

60 毫米

E4, E5

–

40 毫米

K4, K4 edition

N4, N4+

Z4

32 毫米

35 毫米

K5, K5+

S1, S2, S5

R5

35 毫米

40 毫米

涂层

这些车针有涂层，比通常的硬金属车针的硬度更高。最常见的涂层是金刚石涂层。

  • 由于硬度高，涂层车针的寿命更长。刀具磨损显著减少。防止了边缘堆积切割物。

  • 用来加工玻璃陶瓷的车针具有金刚石砂粒，但没有金刚石涂层。

在 K1 – K4 中，车针需要与测量板建立电接触。因此，您不能在 K1 – K4 中使用金刚石涂层车针

切削刀路

铣刀

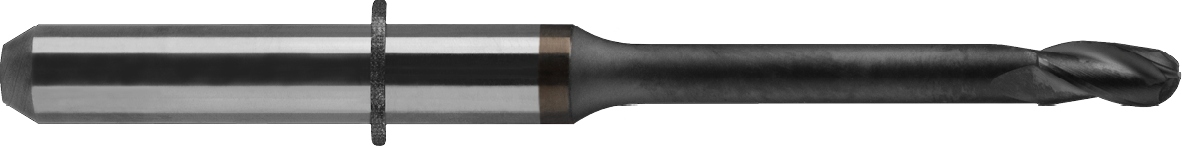

弧形刀

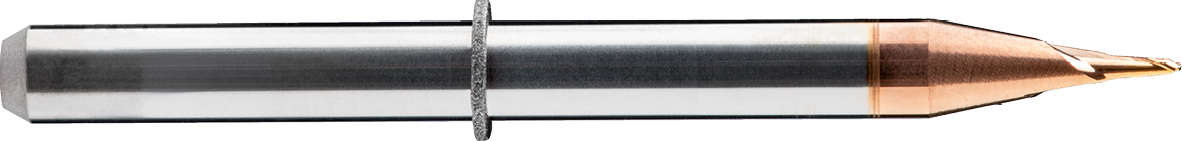

特殊情况：圆锥球头铣刀

  • 球头铣刀是具有圆形车针尖端的铣刀，用于加工 3D 物体。

  • 用于粗略加工、精细表面处理或切出牙缝。

  • 特殊情况：特殊情况：如果刀具尖端太小，铣刀不为圆柱形而是圆锥形。这种设计确保了车针所需的稳定性。

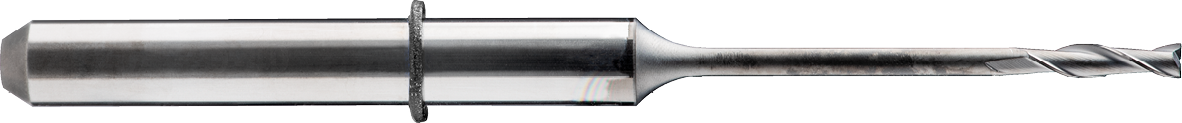

平刀

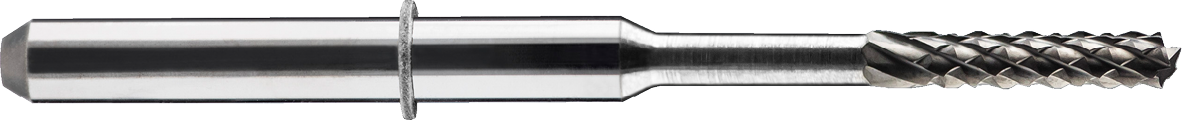

特殊情况：用于纤维复合材料的平头铣刀

  • 平头铣刀具有平车针尖端，用于加工 90° 角。

  • 平头铣刀用于连接几何形状的铣削。

  • 用于铣削平滑边缘以及粗略加工 PMMA 和蜡。

  • 特殊情况：用于加工纤维复合材料的菱形齿平头铣刀。

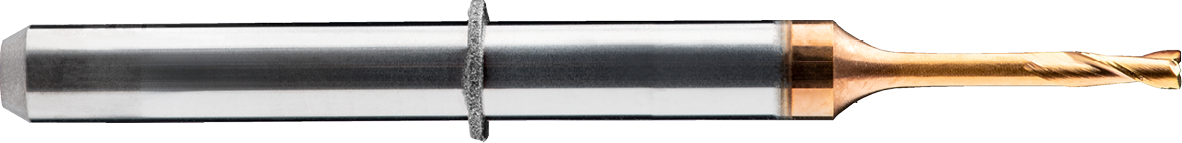

圆环刀

  • 环面铣刀是在车针尖端边缘有弧度的铣刀，耐磨性更好。车针尖端的中心是平的。

  • 环面铣刀用于连接几何形状的铣削。

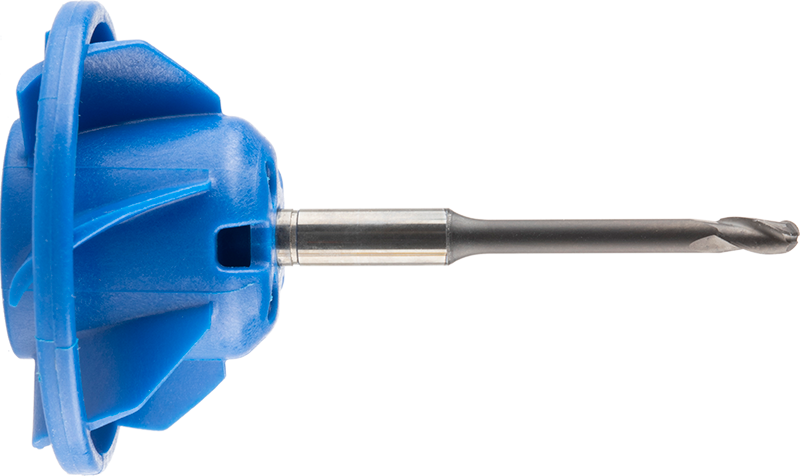

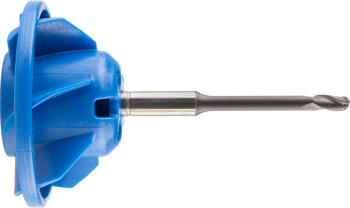

AirTool

  • AirTool 是一种带有螺旋桨的铣刀，可将切屑从坯料盘上吹走。

  • 用于粗略加工，为干加工而设计。

  • 可用于：

    • E4

    • E5

磨具

磨具的不同之处在于其刀具尖端。

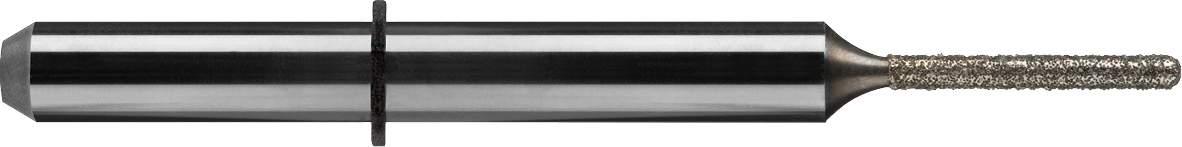

球头磨具

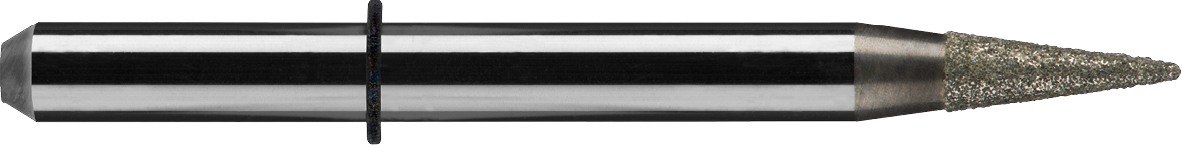

特殊情况：圆锥球头磨具

  • 球头磨具是具有圆形车针尖端的磨具，用于加工 3D 物体。

  • 用于粗略加工、精细表面处理或切出牙缝。

  • 特殊情况：特殊情况：如果刀具尖端太小，磨具不为圆柱形而是圆锥形。这种设计确保了车针所需的稳定性。

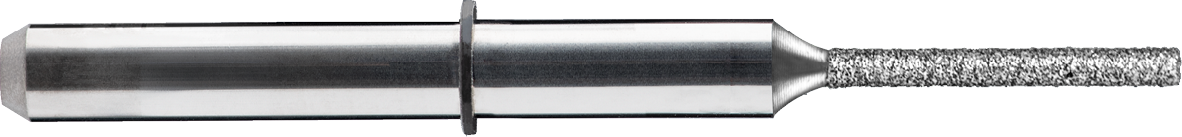

环面铣刀

  • 环面磨具是在车针尖端边缘有弧度的磨具，耐磨性更好。车针尖端的中心是平的。

  • 环面铣刀用于连接几何形状的铣削。

车针匹配码

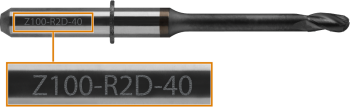

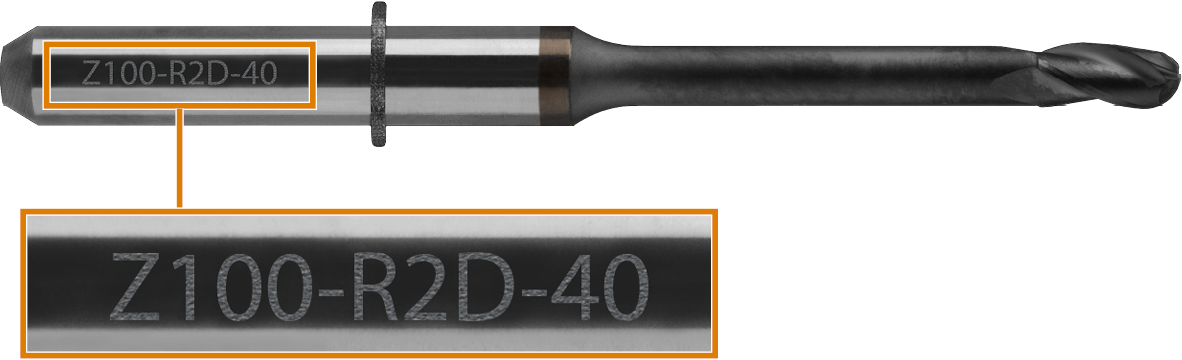

车针匹配码是用于识别刀具的唯一字母和数字组合。vhf 刀具上有其喷码：



被加工的材料刀具加工区域直径 – 切削刀路齿数涂层 – 刀具长度

切削刀路：半径，平面或环面

特殊情况：C200-FXD-38 中用 X 而不是用齿数来表示菱形齿。

AirTool：最后一位是 T。

示例： Z100–R2D–40

Z – 氧化锆 (Zirconia)

100 – 1.00 mm 的刀刃直径

R – 球头 (Radius) 刀刃

2 – 2 个齿

D – 金刚石 (Diamond) 涂层

40 – 40 mm 总长度

被加工的材料 车针尖端直径 – 车针尖端几何形状 – 车针长度

刀具尖端的走刀具刀路径：半径或环面

示例： G100–R–35

G – 玻璃陶器 (Glass ceramics)

100 – 1.00 mm 车针尖端直径

R – 车针尖端几何形状为球头 (Radius)

35 – 35 mm 总长度

车针概述

DentalCAM 7 和 DentalCAM 8 部分使用不同的车针。见以下表中的相应列。

材料 普遍 玻璃陶瓷 非贵金属（钴铬合金、钛） 氧化锆 氧化锆（金刚石涂层） 复合材料

蜡和塑料 (PMMA)

底座颜色

螺旋桨颜色











(U) 普遍
匹配代码（4 轴，E4 除外） 匹配代码（5 轴，外加 E4） 刀刃直径 切削刀路 牙 涂层 DentalCAM 7 DentalCAM 8

U030–R2–35

U030–R2–40

0.3 毫米

半径

2

否

是

是

U050–F2–35

U050–F2–40

0.5 毫米

平

2

否

是

是

U060–R2–35

U060–R2–40

0.6 毫米

半径

2

否

是

是

U120-F2-35

U120-F2-40

1.20 毫米

平

2

否

是

是

(P) 蜡和塑料 (PMMA)
匹配代码（4 轴，E4 除外） 匹配代码（5 轴，外加 E4） 刀刃直径 切削刀路 牙 涂层 DentalCAM 7 DentalCAM 8

P100–R1–35

P100–R1–40

1.00 毫米

半径

1

否

是

是

P100–R2–35

P100–R2–40

1.00 毫米

半径

2

否

是

是

P200–R1–35

P200–R1–40

2.00 毫米

半径

1

否

是

是

P200–R2–35

P200–R2–40

2.00 毫米

半径

2

否

是

是

P250–F1–35

P250–F1–40

2.50 毫米

平

1

否

是

是

-

P250-F1–40-T

2.50 毫米

平

1

否

否

是

此刀具的 T 版本是 AirTool。

带有浅蓝色底座的氧化锆车针没有钻石涂层。带有深蓝色底座环的氧化锆车针有钻石涂层。

(Z) 氧化锆(ZrO2)
匹配代码（4 轴，E4 除外） 匹配代码（5 轴，外加 E4） 刀刃直径 切削刀路 牙 涂层 DentalCAM 7 DentalCAM 8

Z060–R2D–35

Z060–R2D–40

0.6 毫米

半径

2

金刚石

是

是

Z100–R2–35

Z100–R2–40

1.00 毫米

半径

2

标准

是

是

Z100–R2D–35

Z100–R2D–40

1.00 毫米

半径

2

金刚石

是

是

Z120–F2D–35

Z120–F2D–40

1.20 毫米

平

2

金刚石

是

是

Z200–R3–35

Z200–R3–40

2.00 毫米

半径

3

标准

是

是

Z200–R3D–35

Z200–R3D–40

2.00 毫米

半径

3

金刚石

是

是

-

Z200-R3D–40-T

2.00 毫米

半径

3

金刚石

否

是

此刀具的 T 版本是 AirTool。

(C) 复合材料
匹配代码（4 轴，E4 除外） 匹配代码（5 轴，外加 E4） 刀刃直径 切削刀路 牙 涂层 DentalCAM 7 DentalCAM 8

C100–R1D–35

C100–R1D–40

1.00 毫米

半径

1

金刚石

是

是

C100–R2–35

C100–R2–40

1.00 毫米

半径

2

标准

是

是

C200–R1D–35

C200–R1D–40

2.00 毫米

半径

1

金刚石

是

是

-

C200-R1D–40-T

2.00 毫米

半径

1

金刚石

否

是

C200–R2–35

C200–R2–40

2.00 毫米

半径

2

标准

是

是

C200–FXD–35

C200–FXD–40

2.00 毫米

平



金刚石

是

是

此刀具的 T 版本是 AirTool。

(M) 非贵金属 (钴铬合金 / 钛)
匹配代码（4 轴，E4 除外） 匹配代码（5 轴） 刀刃直径 切削刀路 牙 涂层 DentalCAM 7 DentalCAM 8

M060–R2-32

M060–R2–35

0.6 毫米

半径

2

标准

是

是

M100–R2-32

M100–R2–35

1.00 毫米

半径

2

标准

是

是

M120–T2–32

M120–T2–35

1.20 毫米

环面

2

标准

是

是

M200–R2–32

M200–R2–35

2.00 毫米

半径

2

标准

是

是

M200–R4-32(-C)*

M200–R4–35(-C)*

2.00 毫米

半径

4

标准

是

是

*这些车针的 -C 版本专用于表面处理外冠中的型腔。车针 M200-R4-3x-C 和 M200-R4-3x 表示 同一实物车针。存在 2 个版本，以便 DentalCNC 区分何种使用情况。

要使用这些车针的 -C 版本，您需要在 DentalCAM 中激活这些车针。 使用指定的表面处理车针用于二次冠

用来加工玻璃陶瓷的车针具有金刚石砂粒，但没有金刚石涂层。因此，其匹配码不包含 D。

(G) 玻璃陶瓷(LiSi2)
匹配代码（4 轴，E4 除外） 匹配代码（5 轴，外加 E4） 刀刃直径 车针尖端的形状 DentalCAM 7 DentalCAM 8

G060–R–35

G060–R–35

0.6 毫米

半径

是

是

G060–T–35

G060–T–35

0.6 毫米

环面

是

是

G100–R–35

G100–R–35

1.00 毫米

半径

是

是

G120–T–35

G120–T–35

1.20 毫米

环面

是

是

G240–R–35

G240–R–35

2.40 毫米

半径

是

是

每种颜色代码的刀库中都会分配特定的刀具。正确的车针位置会显示在机器的触摸屏上。

蜡和塑料 (PMMA)
匹配代码（4 轴，E4 除外） DentalCAM 7 DentalCAM 8

U030–R2–35

是

是

U050–F2–35

是

是

U060–R2–35

是

是

U120-F2-35

是

是

P100-R1-35

是

是

P200-R1-35

是

否

复合材料
匹配代码（4 轴，E4 除外） DentalCAM 7 DentalCAM 8

U030–R2–35

是

是

U050–F2–35

是

是

U060–R2–35

是

是

U120-F2-35

是

是

C100-R1D-35

是

是

C200-R1D-35

是

是

氧化锆
匹配代码（4 轴，E4 除外） DentalCAM 7 DentalCAM 8

U030–R2–35

是

是

U050–F2–35

是

是

Z060-R2D-35

是

是

Z100-R2D-35

是

是

Z120-F2D-35

是

是

Z200-R3D-35

是

否

非贵金属 (钴铬合金 / 钛)
匹配代码（4 轴，E4 除外） DentalCAM 7 DentalCAM 8

M060-R2-32

是

是

M100-R2-32

是

是

M120-T2-32

是

是

M200-R4-32

是

是

玻璃陶瓷
匹配代码（4 轴，E4 除外） DentalCAM 7 DentalCAM 8

G060-R-35

是

是

G060-T-35

是

是

G100-R-35

是

是

G120-T-35

是

是

G240-R-35

是

是
