适用于： E5

机器概览

观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

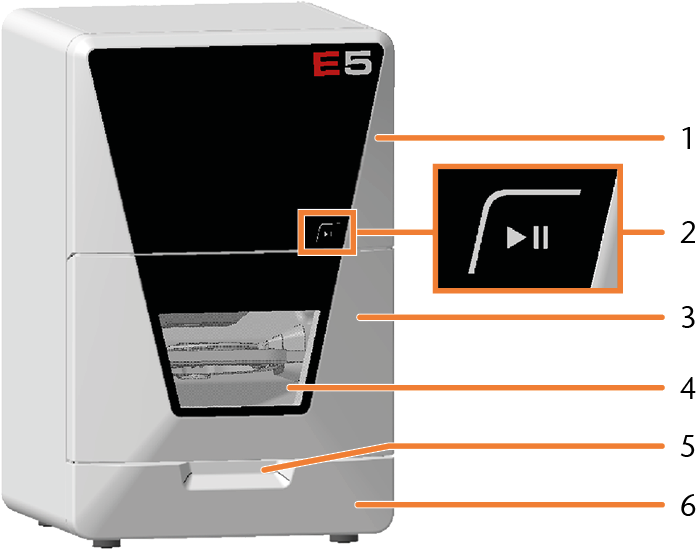

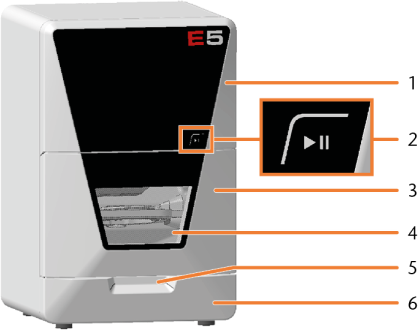

机器的正面

  1. 用于检修机器内部的顶部维修盖

  2. 开始按钮

    开始按钮

  3. 加工室门

    加工室门

  4. 加工室的观察窗

    清洁机器

  5. 用于打开加工室门的凹槽把手

  6. 用于检修系统模块插槽的底部维修盖

    更换系统模块

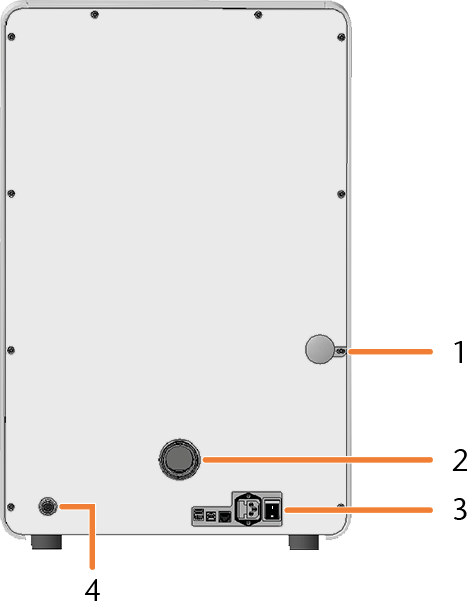

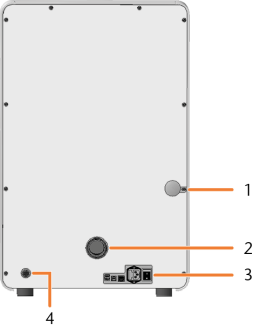

机器的后面

  1. 工作仓门的紧急开门机制

    加工室门的紧急开门

  2. 抽气系统的抽吸连接

    安装抽气系统

  3. 连接面板

    连接面板

  4. 抽吸接口(6 个引脚，IEC 61076-2-106)

    安装抽气系统

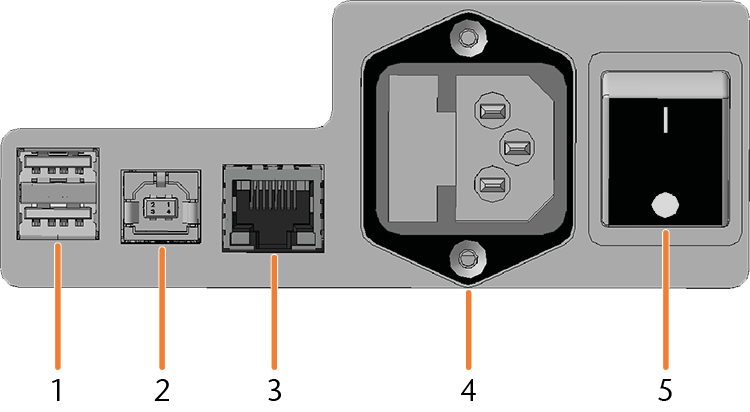

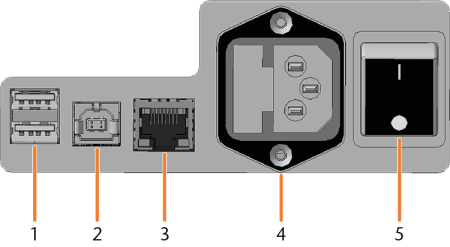

连接面板

  1. 2 x USB 端口 2.0 A 型（用于未来扩展）

  2. 1 x USB 端口 2.0 B 型（用于未来扩展）

  3. 网口（以太网 RJ-45）

    连接 CAM 计算机

  4. 电源连接 包括玻璃保险丝 T6,3A L250V

    建立电气连接

    更换主保险丝

  5. 主电源开关

    调试启动

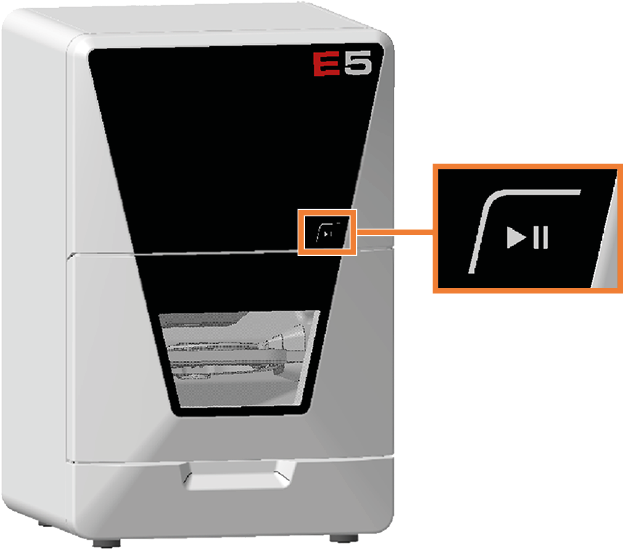

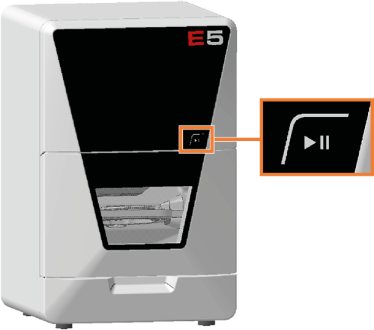

开始按钮



开始按钮用于开始和中断加工任务。

  • 请将手指放在上面以操作开始按钮。

开始作业

中断和继续加工任务

加工室门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

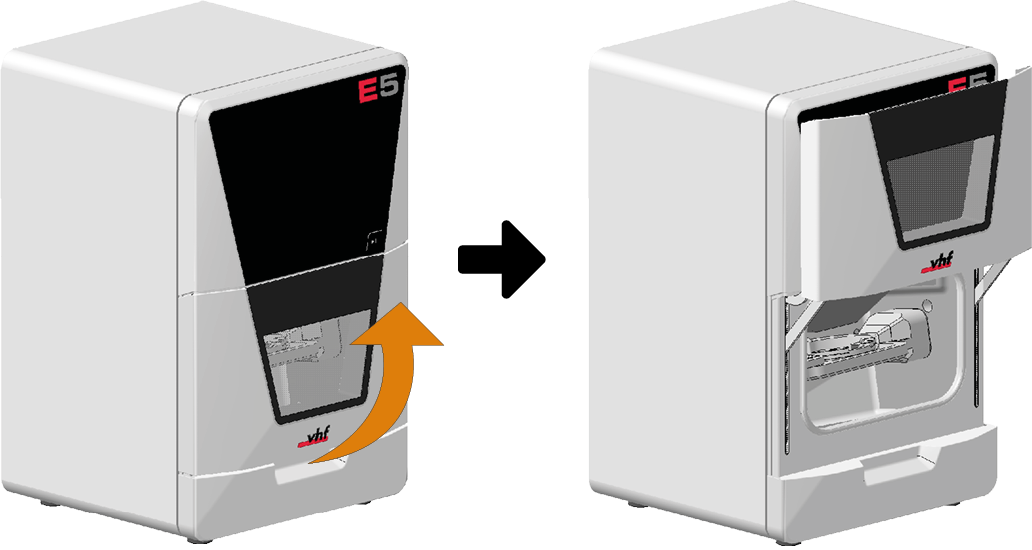

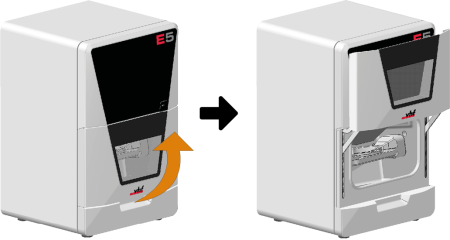

  • 如要打开或关闭工作仓门，请用手向上拉或向下推。使用门上的嵌入式把手。

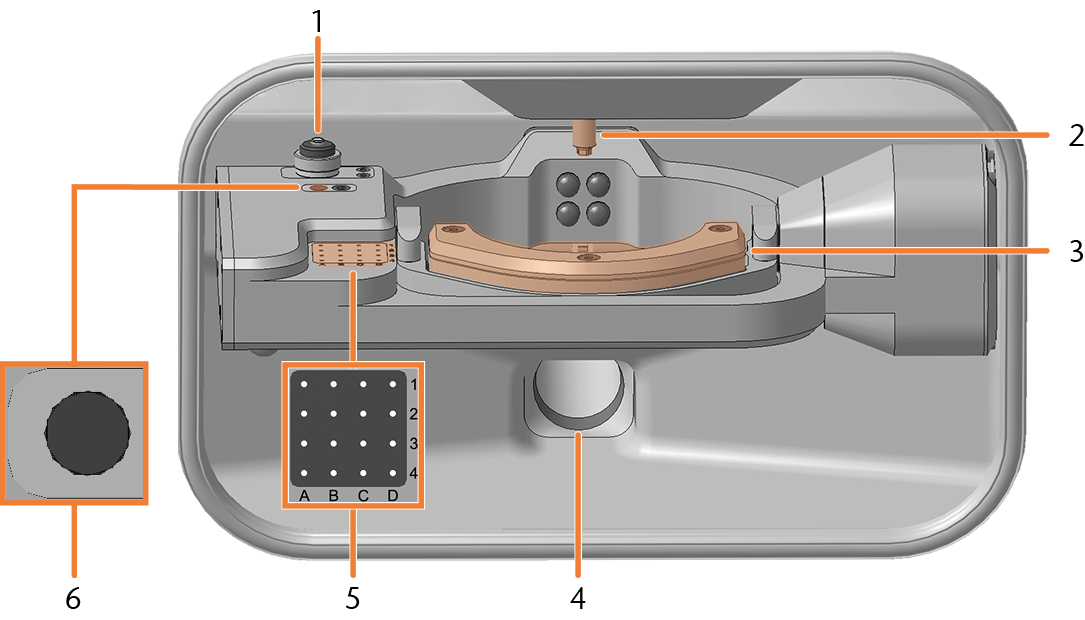

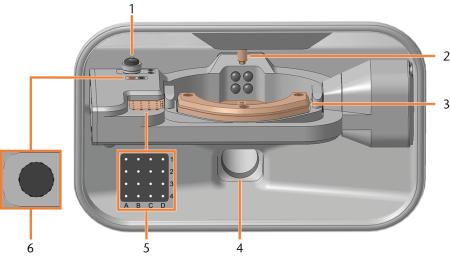

加工室

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。



  1. 测量扳手

    清洁机器

  2. 用于拾取车针的带夹头卡盘的主轴

    插入和更换车针

  3. 坯体固定器

    夹紧和取出坯料盘

  4. 抽气系统的吸气口

    安装抽气系统

  5. 刀库

    插入和更换车针

  6. 用于 AirTool 的橡胶块

    插入和更换车针

加工室照明的颜色

颜色

状态

加工室门

绿色

机器已准备好运行。

未锁定

白色

机器已准备好运行。

未锁定

蓝色

机器正在运转。

已锁定

红色

发生机器故障。

已锁定

轴 / A-B 轴模块

此机器有 5 个轴：3 个线性轴和 2 个旋转轴。

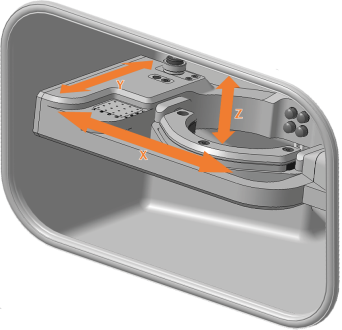

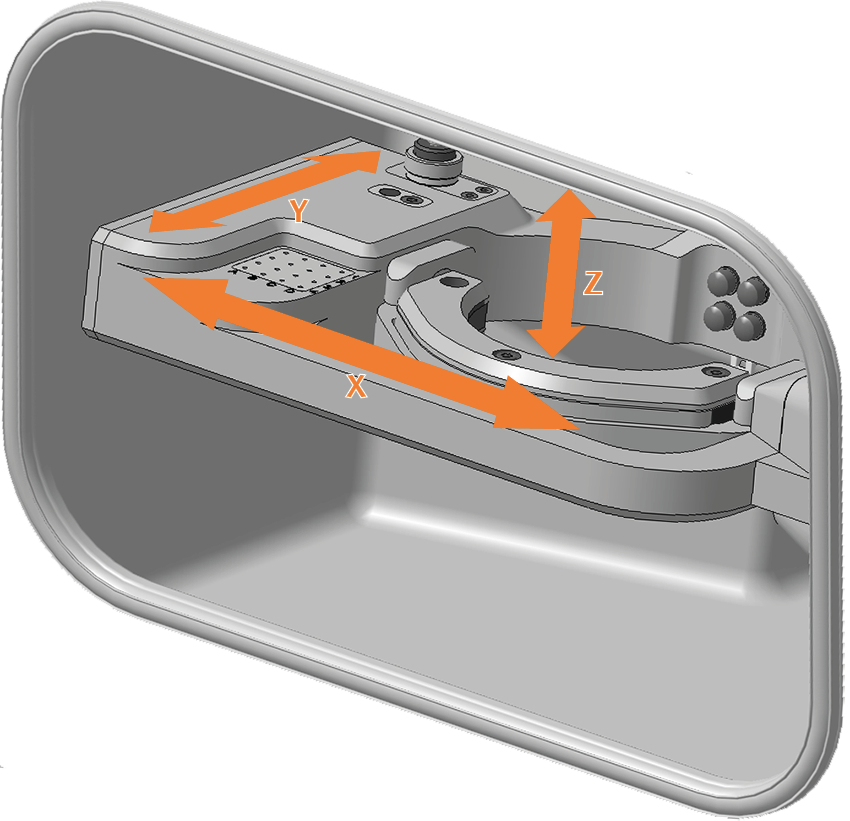

线性轴

主轴沿着这些轴移动。



旋转轴

胚料夹具围绕这些轴旋转。

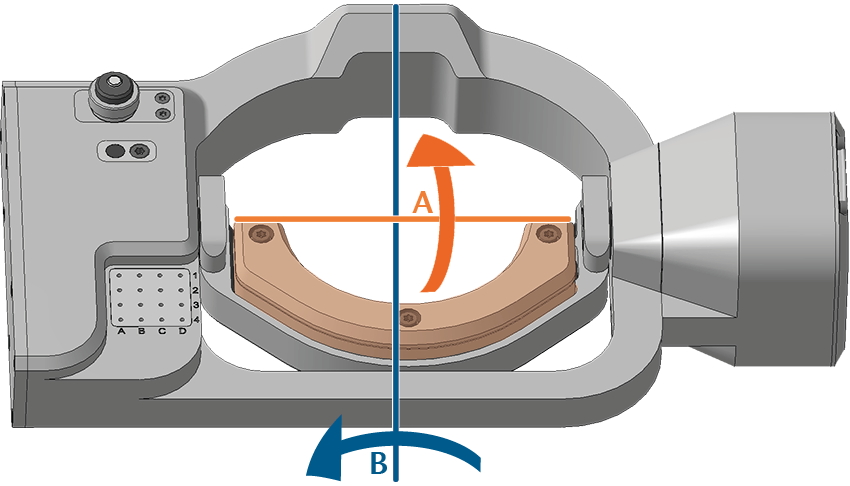

带有 A 和 B 轴标识的 A-B 轴模块

铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号：

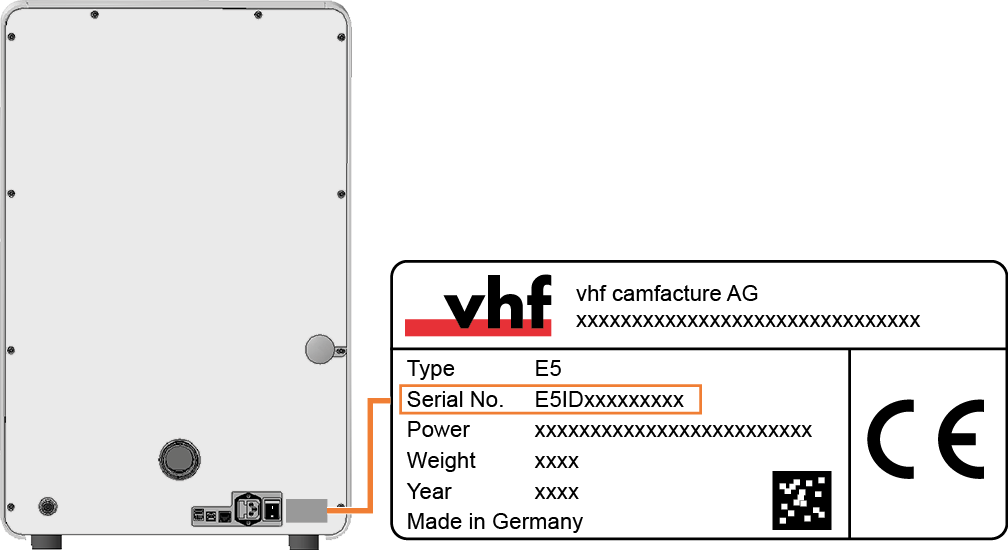

标识牌上的序列号（标记为橙色）
