适用于： E4

开箱和放置机器

选择安装位置

安装地点必须满足章节 技术数据 中的限值和要求。

技术数据

打开机器包装

1. 将运输包装箱放在可以承重的表面上。

   • 运输位置标签上的箭头必须朝上。

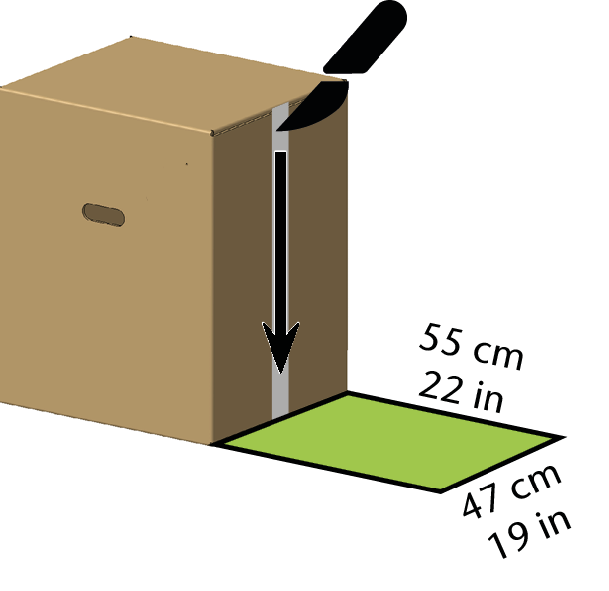

   • 您需要在包装箱正面留出至少 47 x 55 x 67 厘米/19 x 22 x 26 英寸（宽/深/高）的可用空间。

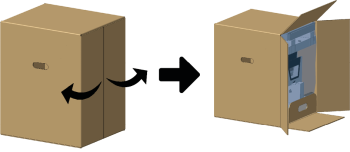

2. 撕开包装箱封条并打开包装箱。









注意！ 拉动外壳会造成外壳损坏

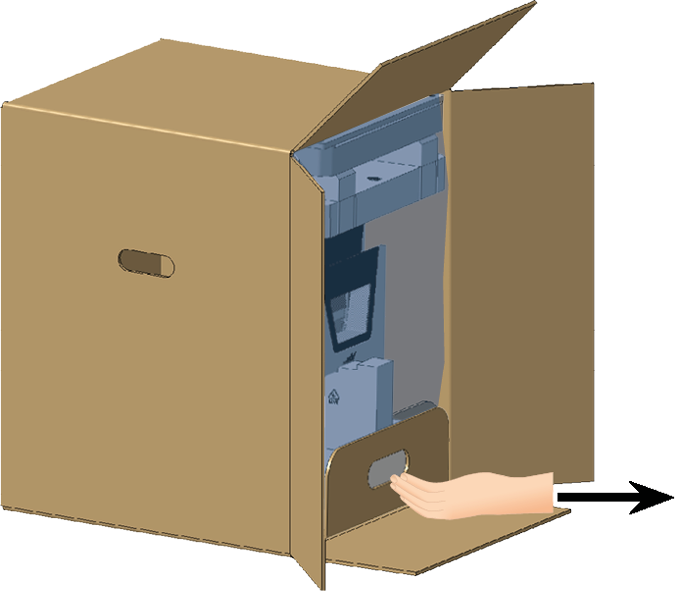

3. 机器位于单独的嵌入物上。抓住手柄嵌入物，将机器从包装箱中拉出。

4. 切断机器正面蓝色运输保护盖的锁扣。

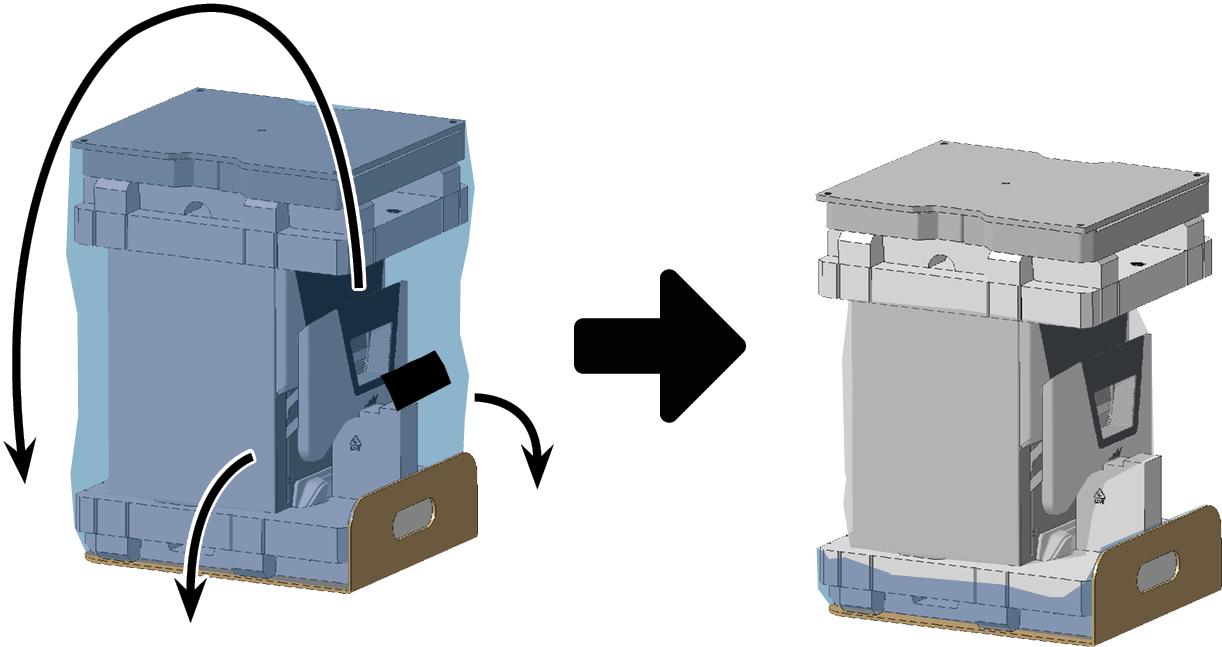

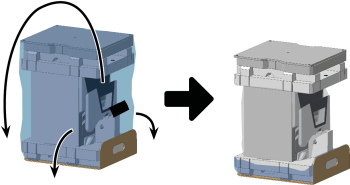

5. 将运输保护罩拉回机器上方并向下按压所有侧面，直到露出下垫的顶部。

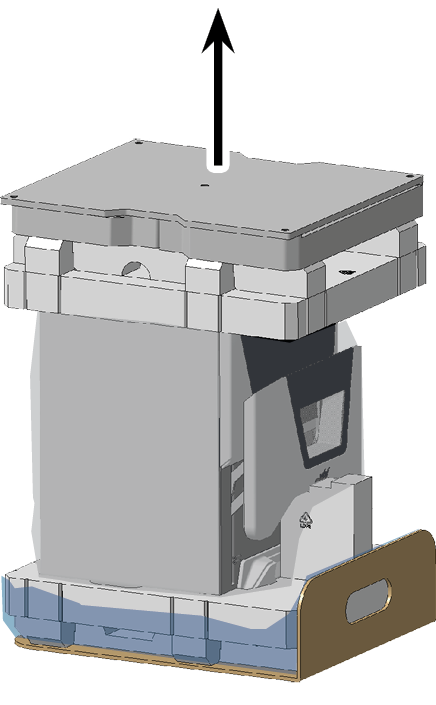

6. 取出机器的配件垫。

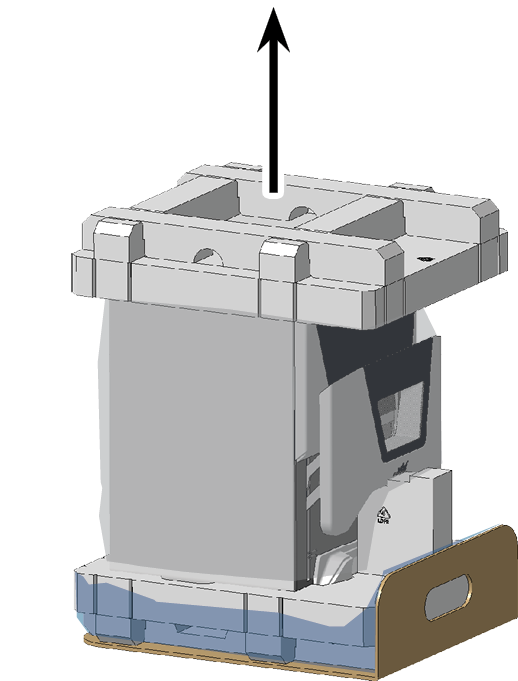

7. 取出机器的上垫。

8. 打开加工室门。

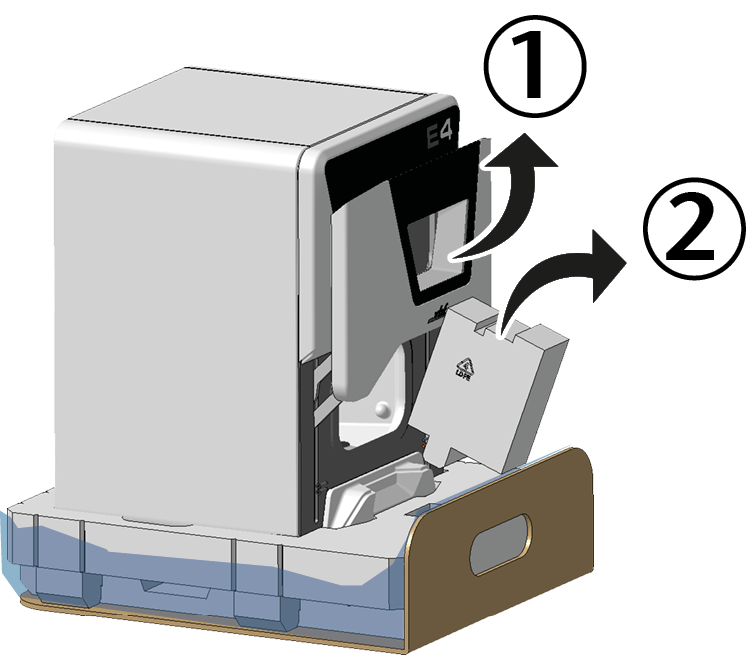

9. 取出工作仓门下的基座垫。













10. 抓住下垫的左右两侧把手槽。

    将手滑到机器下方，牢牢抓住机器底部。

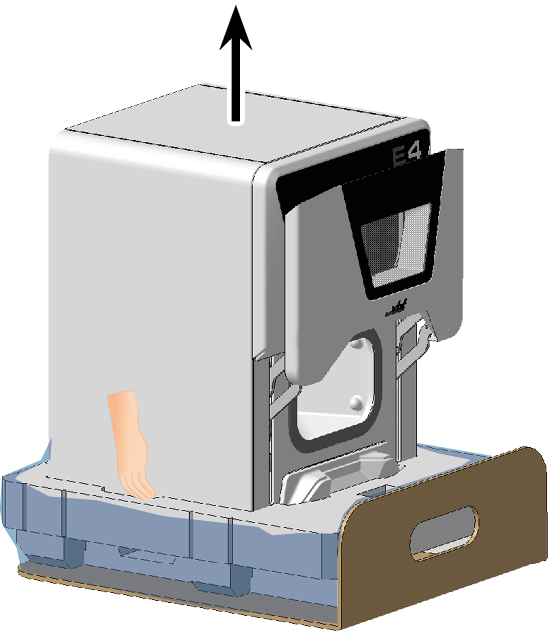

11. 将机器从下垫中提起。

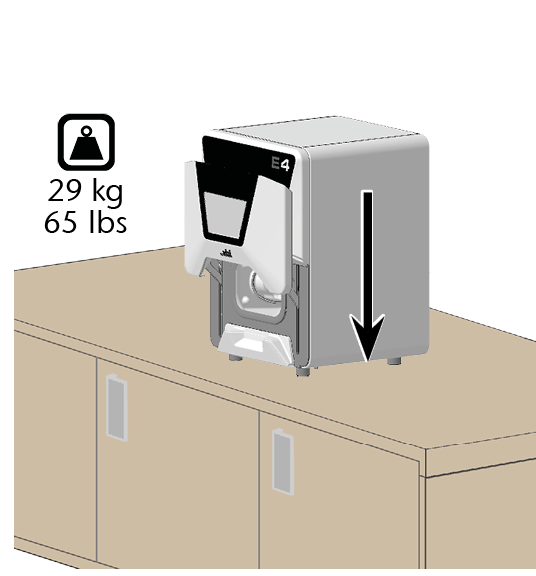

    1. 将机器放在可以承受机器重量的表面上。









    2. 注意！ 确保始终维持以下安全距离。

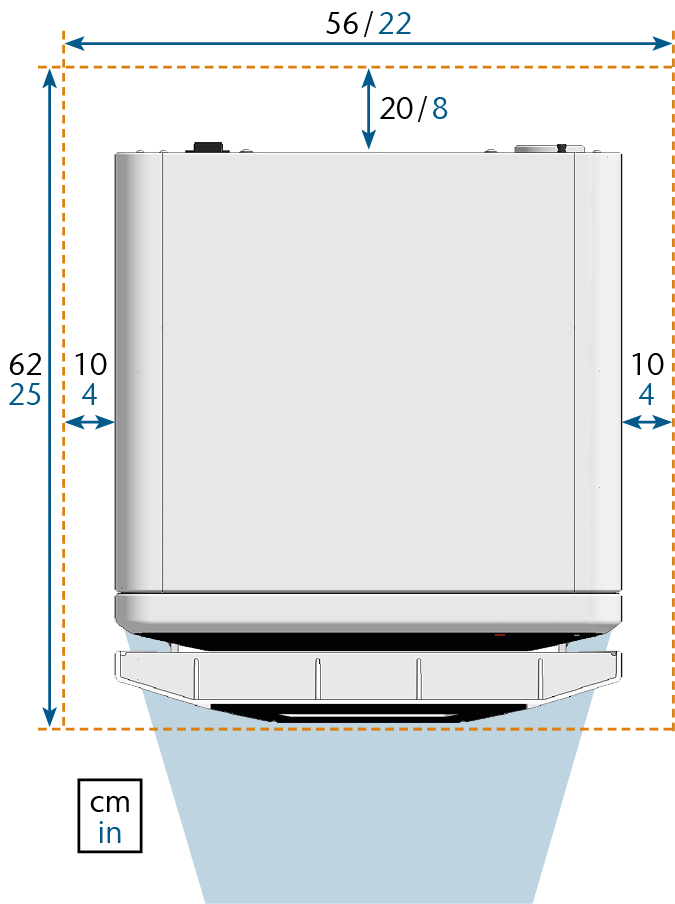

       顶视图



       蓝色区域：加工区域

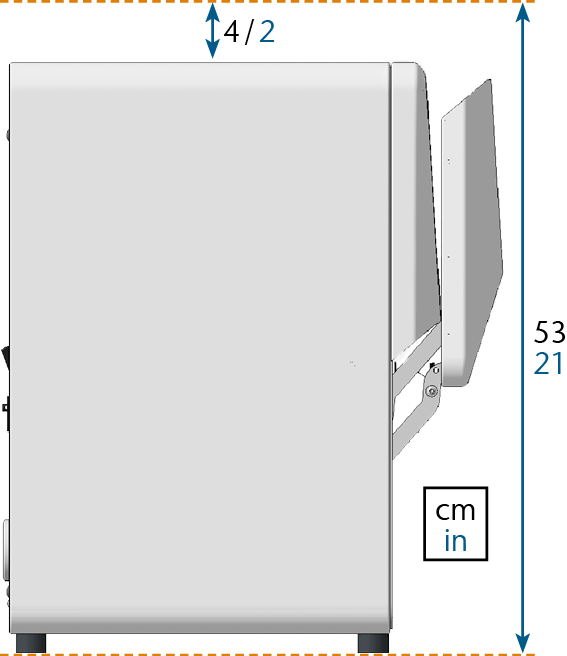

       侧视图

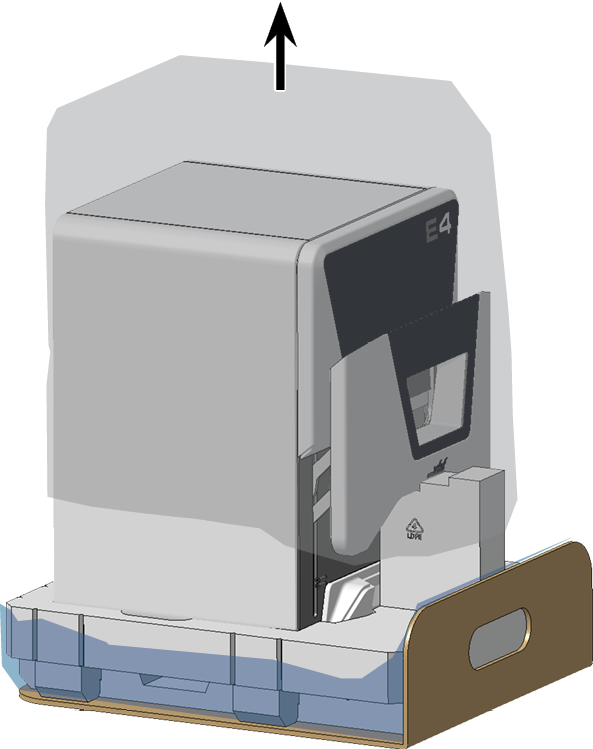

12. 将外壳保护罩向上拉出机器。

13. 从工作仓中取出运输锁：

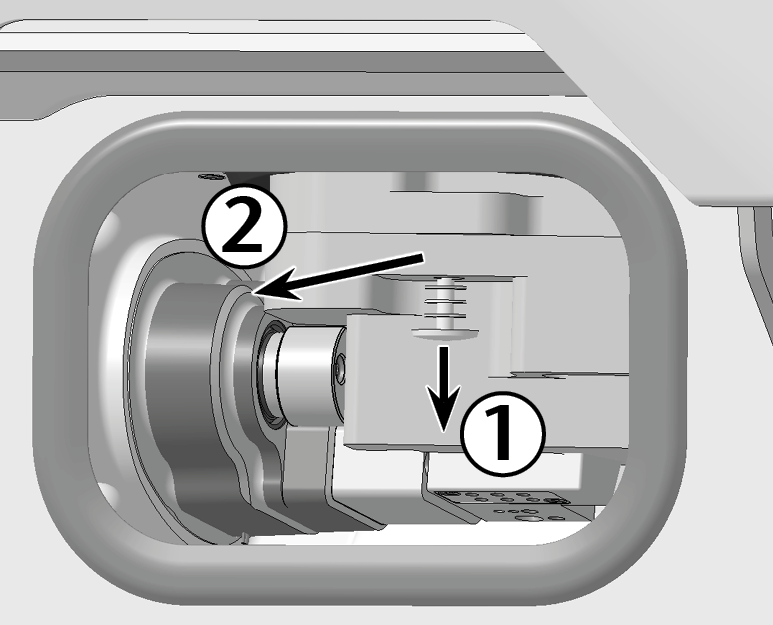

    1. 将塑料销向下压出运输锁。

    2. 从机器中拉出运输锁的下部。

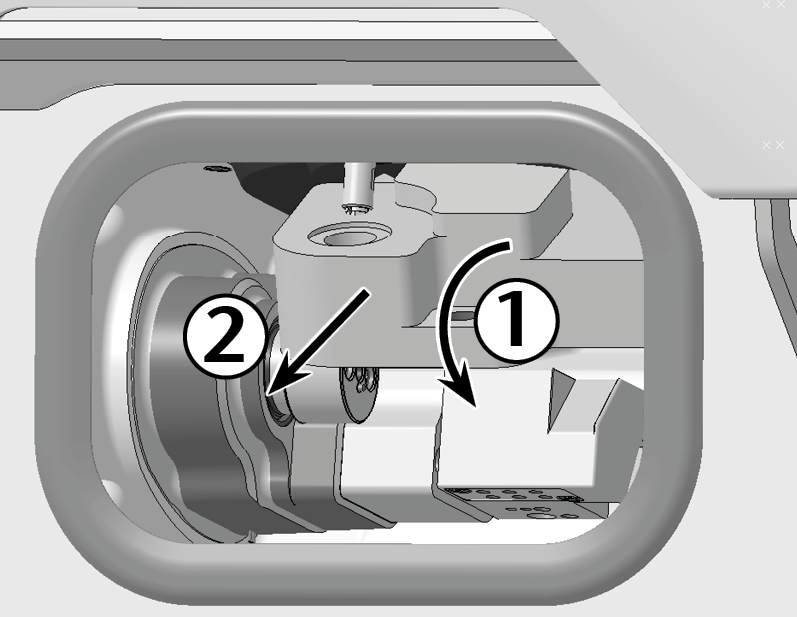

    3. 向下倾斜上边的部分并将其取出。

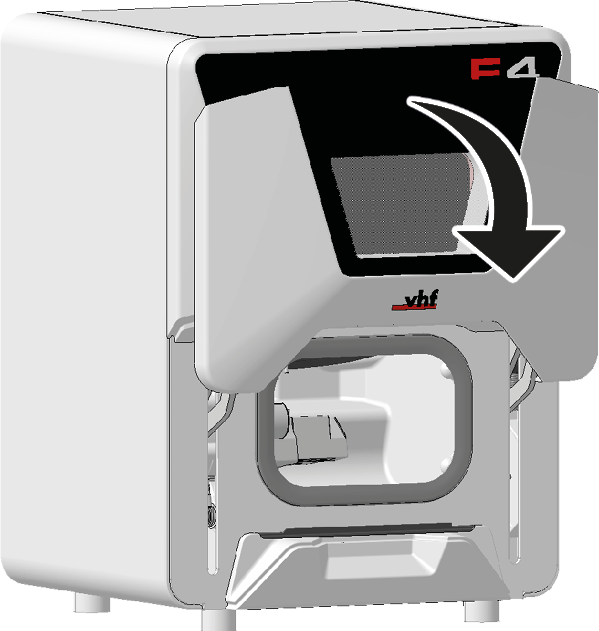

14. 关闭加工室门。

    只有在工作仓门关闭的情况下才能进行调试。





• 加工室门已锁定。您只能在安装后再次打开该门。

  在紧急情况下：  加工室门的紧急开门

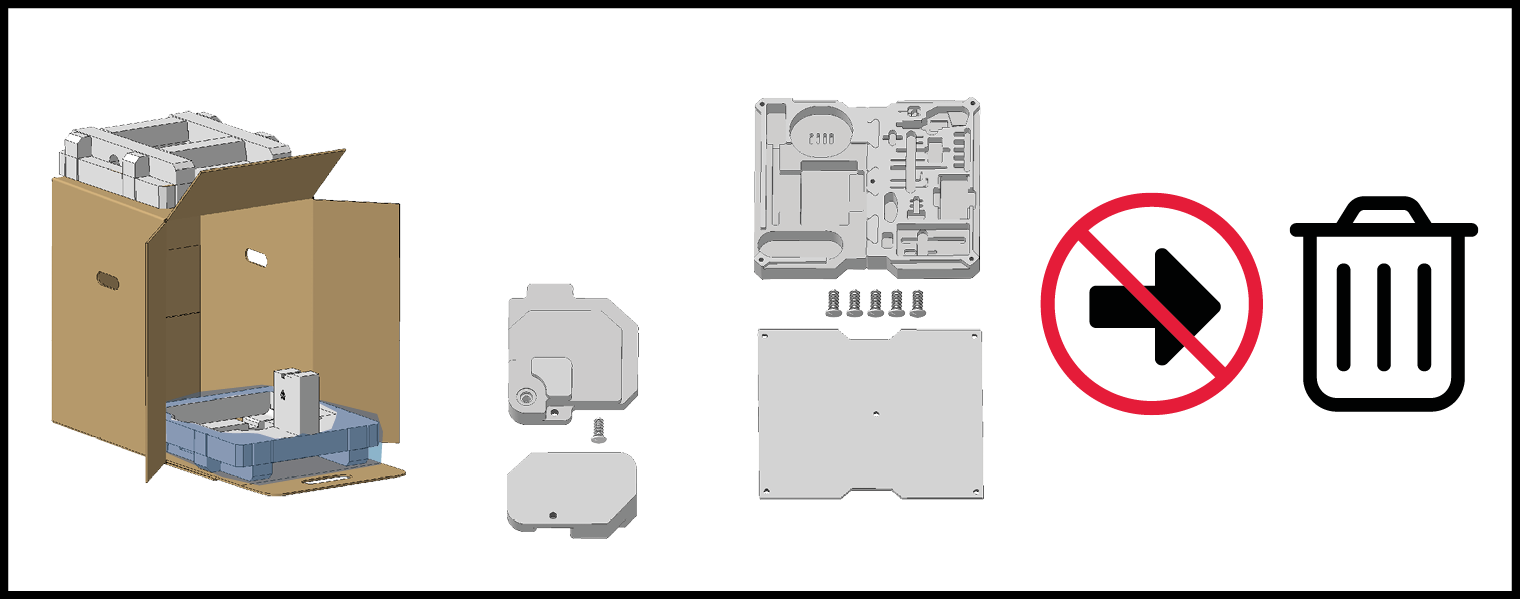

15. 保留装运锁和包装套件的所有部分，以备可能的维修退货使用。
