适用于： E4

更换喷嘴片



请观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

  1. 准备好：

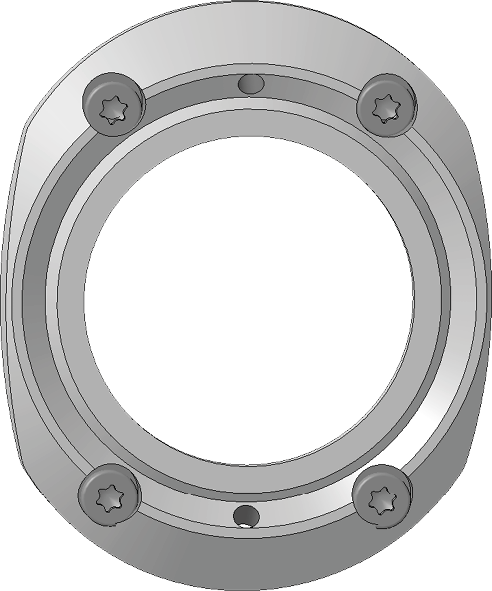

    • 1 x 备用喷嘴片

    • 1 x 扭矩螺丝刀 1.5 Nm，带 TX20 刀头

  2. 启动机器。

  3. 打开工作仓门。

  4. 关闭机器的主开关。

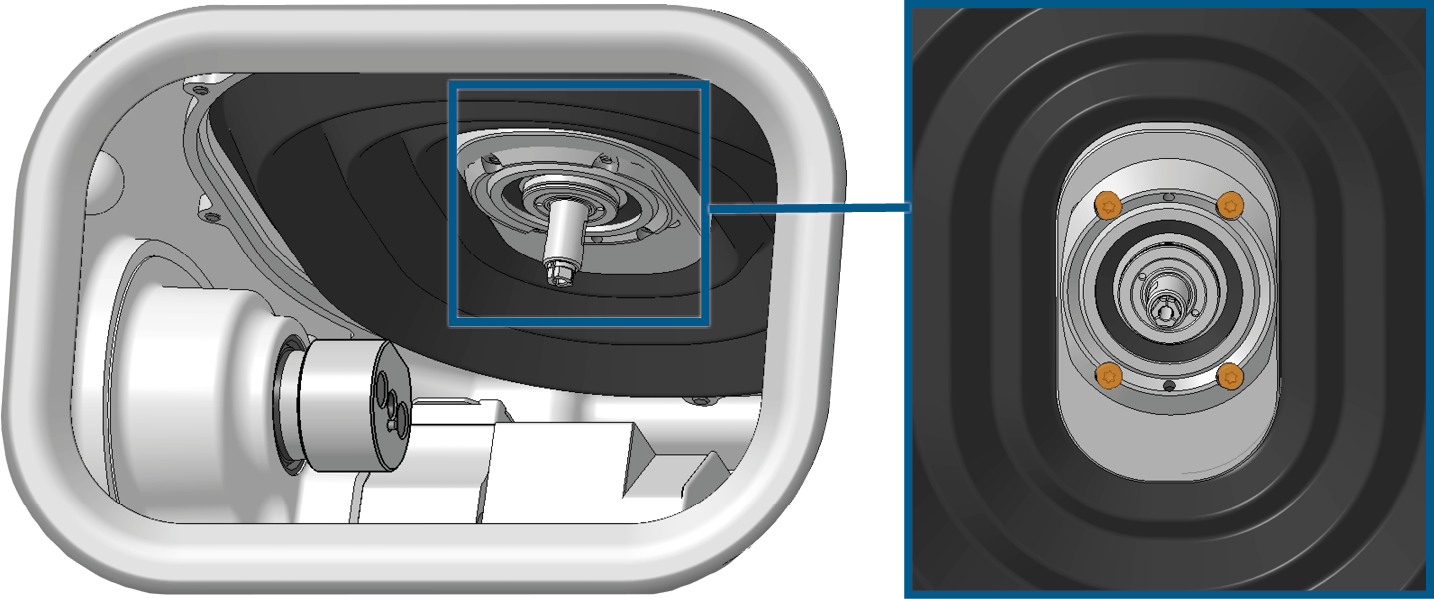

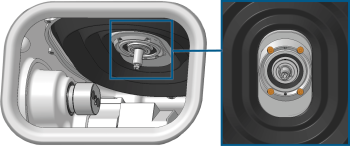

  5. 松开固定喷嘴片的螺钉（标记为橙色）。用一只手握住喷嘴片。



  6. 从工作仓上取出夹喷嘴片和螺钉。

  7. 准备备用喷嘴片：

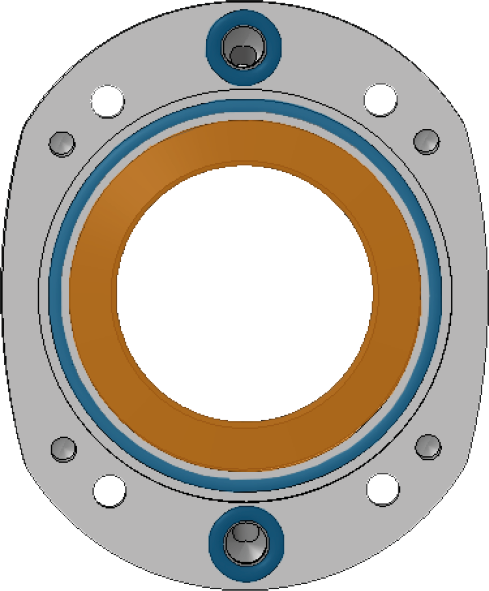

    1. 将主轴封条（标记为橙色）压入喷嘴片的凹槽中。

    2. 将 3 个封条（蓝色标记）放入喷嘴片中。

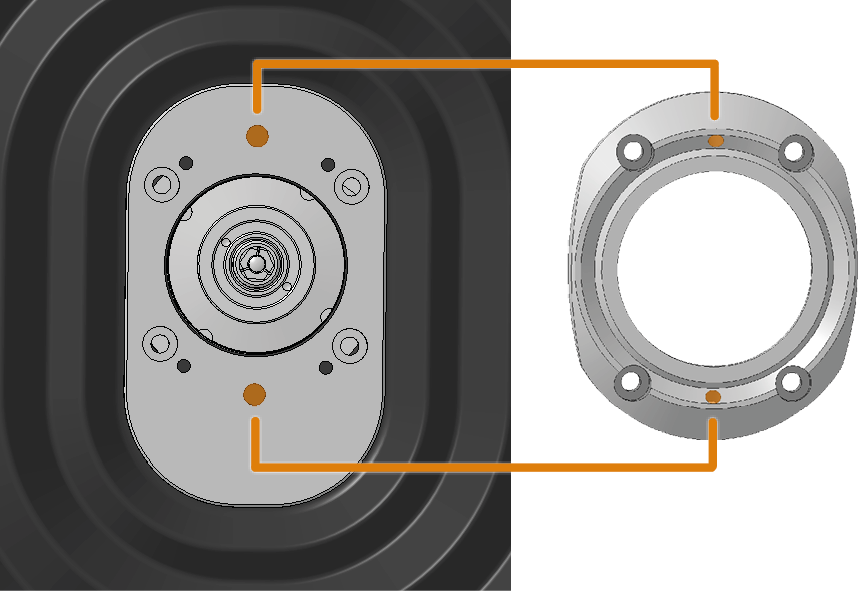

  8. 放置备用喷嘴片，使保护罩中板的冷却液孔与喷嘴片上的孔对齐。用一只手握住喷嘴片。





  9. 使用螺丝刀 1.5 Nm 偏置螺丝刀，用 4 个螺钉（标记为橙色）拧紧喷嘴片。
