适用于： E3

机器概览

请观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

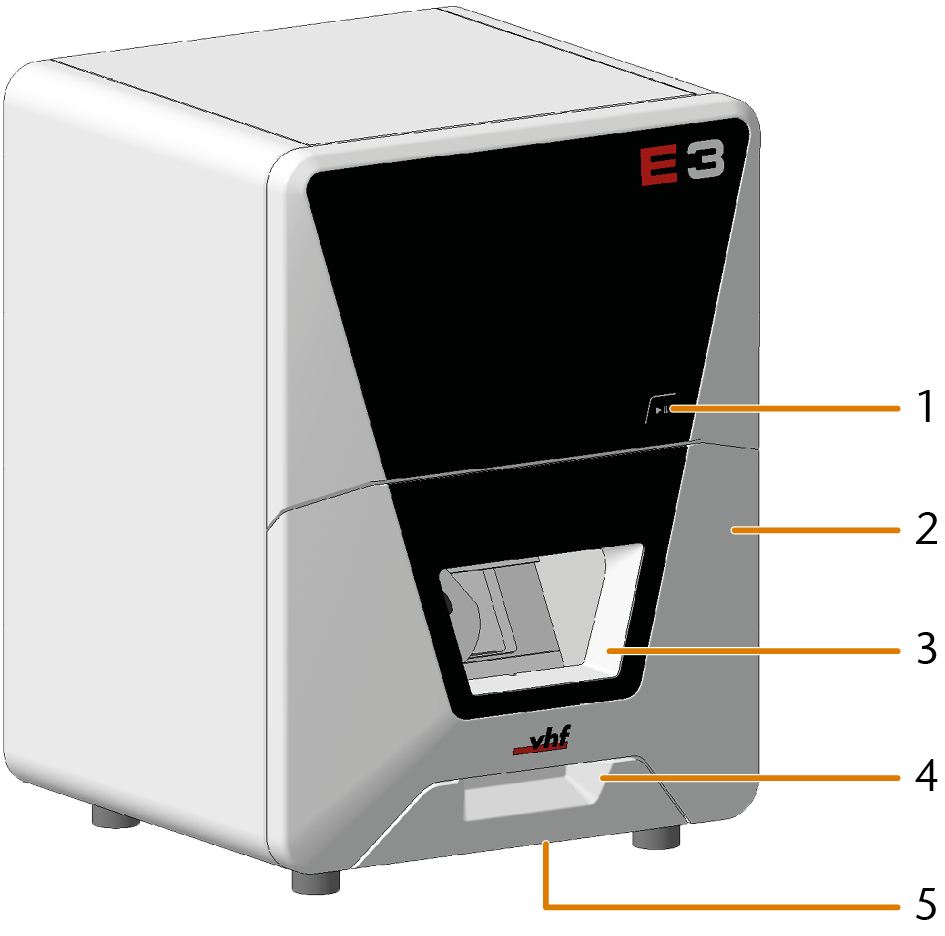

机器的正面

  1. 开始按钮

    开始按钮

  2. 工作仓门

    工作仓门

  3. 工作仓的观察窗

    每周清洁工作仓

  4. 用于打开工作仓门的凹槽把手

  5. 碎屑容器

    每周清洁工作仓

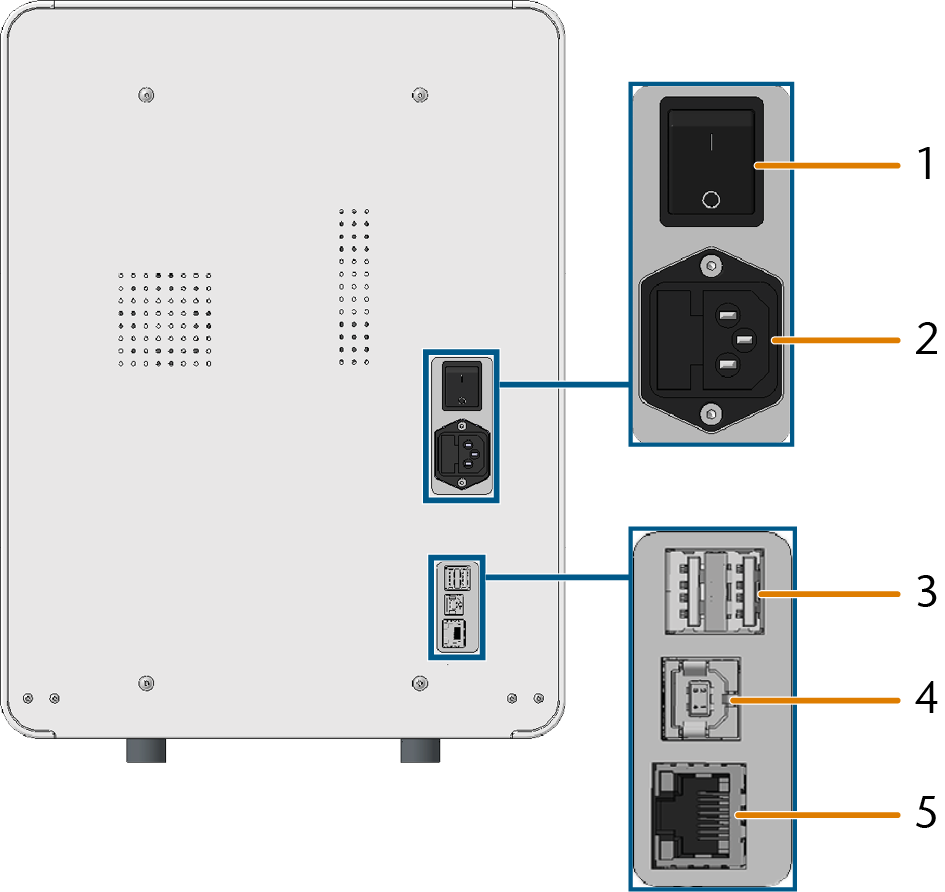

机器的后面

  1. 主开关

    调试启动

  2. 电源连接 包括玻璃保险丝 T6,3A L250V

    建立电气连接

  3. 2 x USB 端口 2.0 A 型（用于未来扩展）

  4. 1 x USB 端口 2.0 B 型（用于未来扩展）

  5. 网络接口（以太网 RJ-45）

    连接 dentalcam 计算机

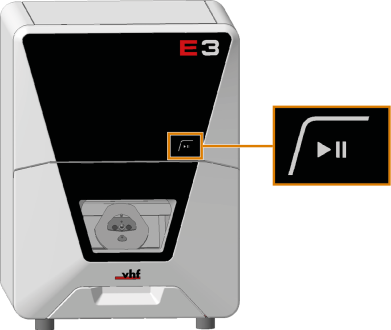

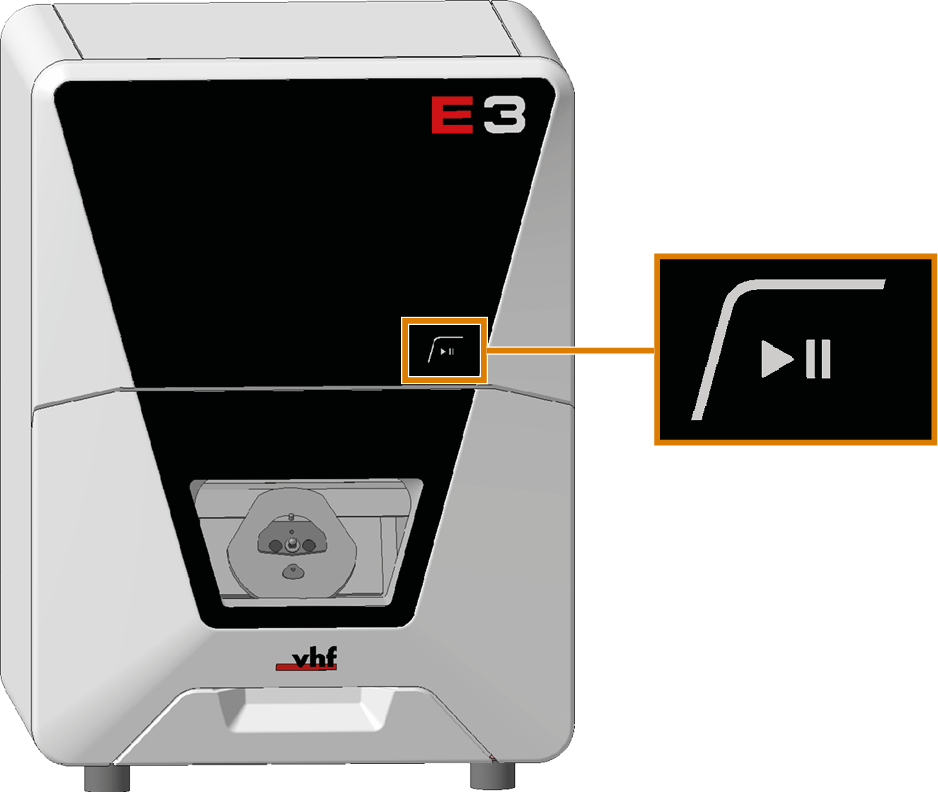

开始按钮



开始按钮用于开始和中断加工任务。

  • 请将手指放在上面以操作开始按钮。

    不要按按钮。

开始加工任务

中断和继续加工任务

工作仓门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

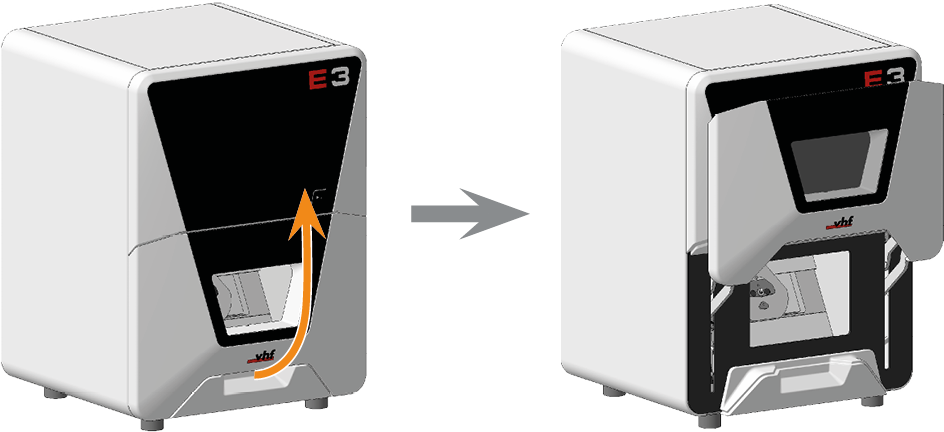

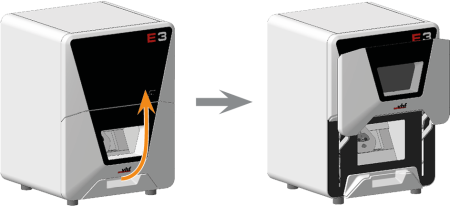

  • 如要打开或关闭工作仓门，请用手向上拉或向下推。使用门上的嵌入式把手。

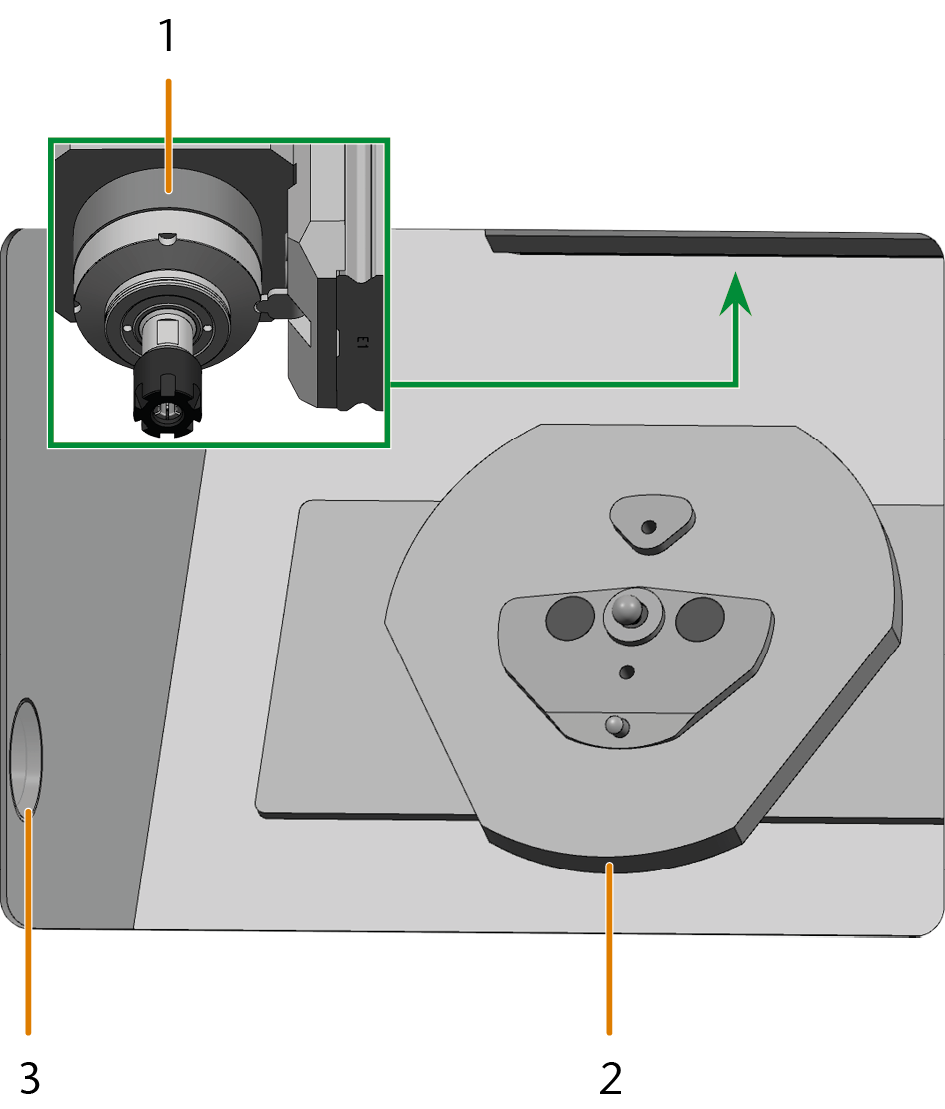

工作仓

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。

  1. 用于拾取刀具的带夹头卡盘的主轴

    插入和更换刀具

  2. 坯料夹具

    夹紧和取出坯料盘

  3. 用于工作仓照明的 LED

工作仓照明的颜色

颜色

状态

工作仓门

绿色

机器已准备好运行。

未锁定

白色

机器已准备好运行。

未锁定

蓝色

机器正在运转。

已锁定

红色

发生机器故障。

已锁定

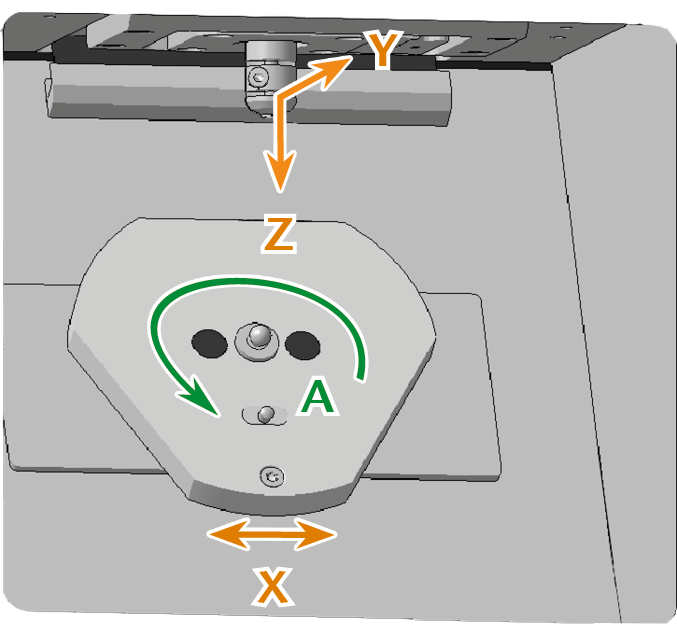

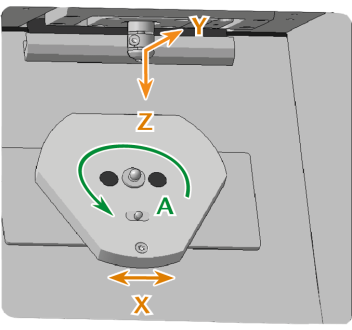

轴

此机器有 4 个轴：3 个线性轴和 1 个旋转轴。

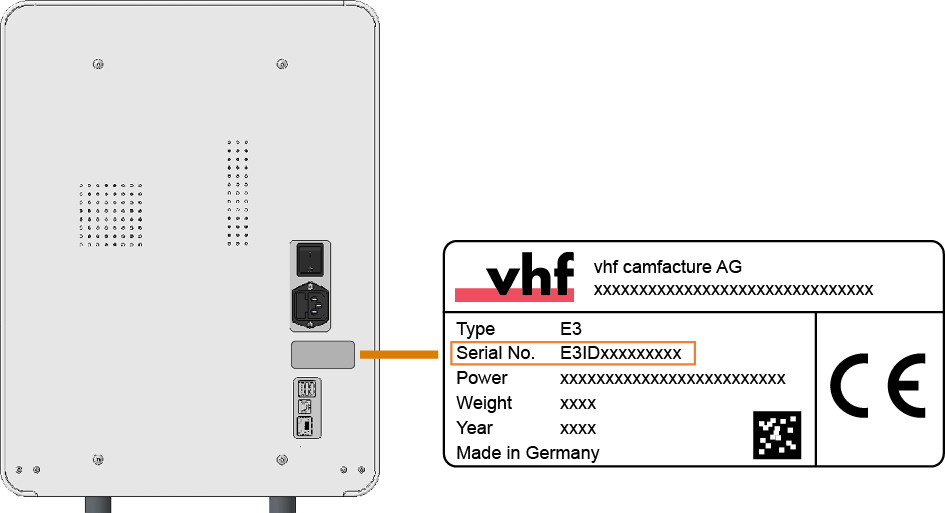

铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号：

标识牌上的序列号（标记为橙色）；插图类似
