适用于： E3

更换主轴

261197C, 265120

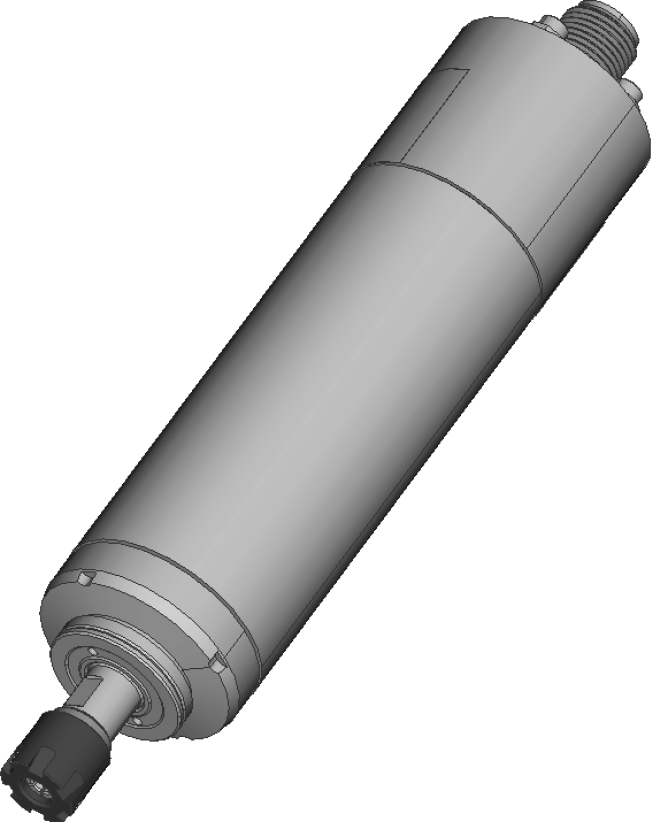

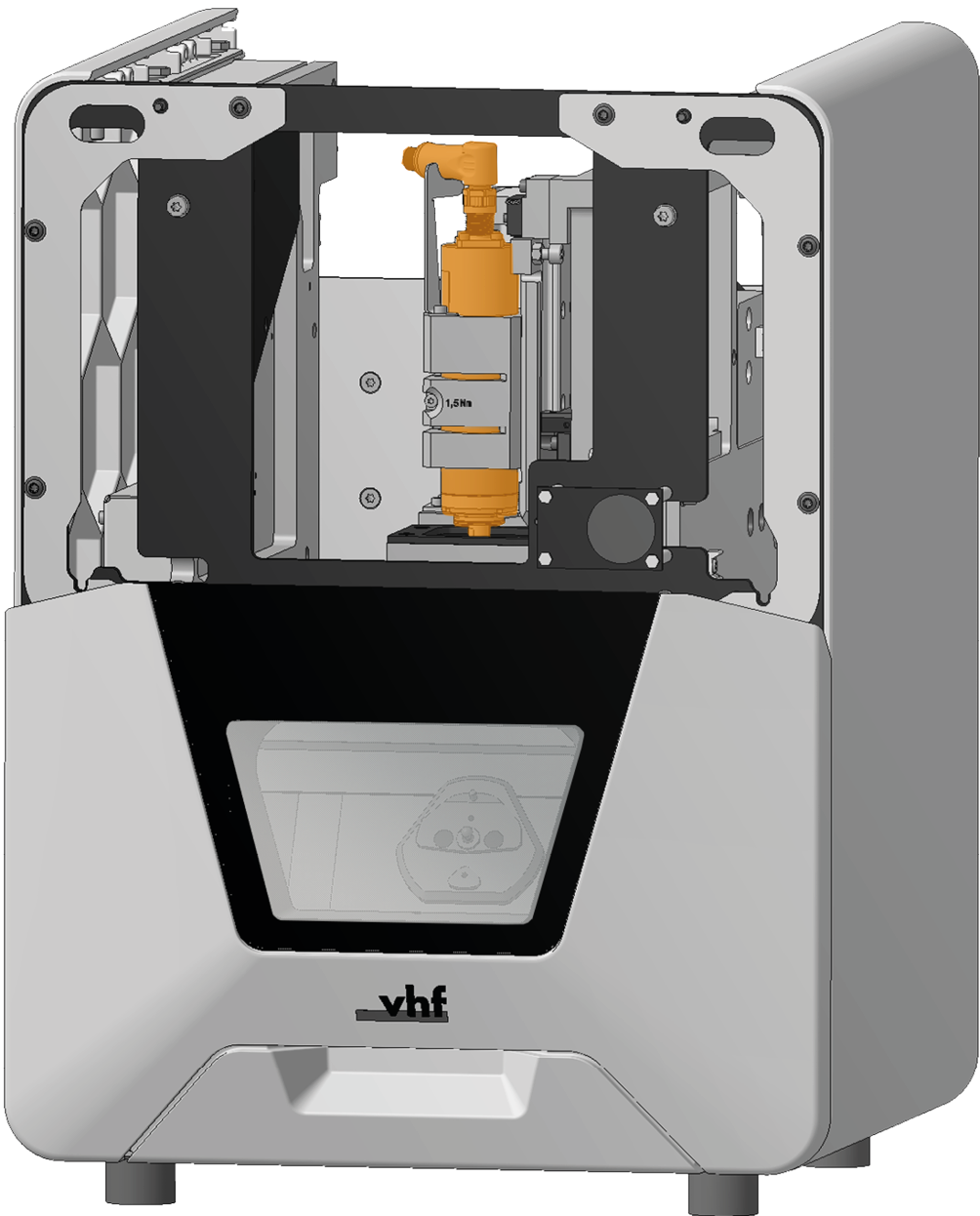

主轴（标记为橙色）位于维修盖后面。



请观看视频

YouTube 视频 - 观看此类视频会将个人信息发送给 YouTube, LLC, USA。 隐私声明

  1. 准备好：

    • 1 x 备用主轴 SFE 300M



    • 1 x 扭矩螺丝刀 1.5 Nm，带 TX20 刀头



    • 1 x 夹紧扳手 ER 8



    • 1 x 叉形扳手 8 mm



  2. 从夹头上取下车针。

    从夹头中取出刀具

  3. 关闭工作仓门。

  4. 请使用图中所示的图标将轴移动到默认位置。

  5. 关闭机器的主开关。



  6. 断开机器与所有线路的连接。

  7. 取出维修盖，

    分解和组装机器外壳

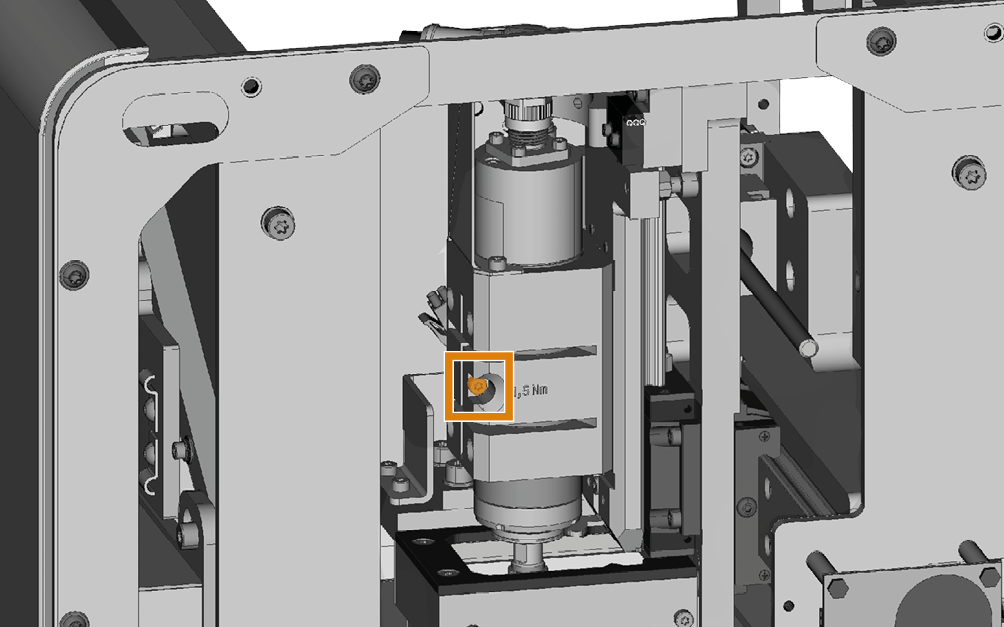

  8. 用扭矩扳手松开固定螺钉。切勿完全拧下螺钉。

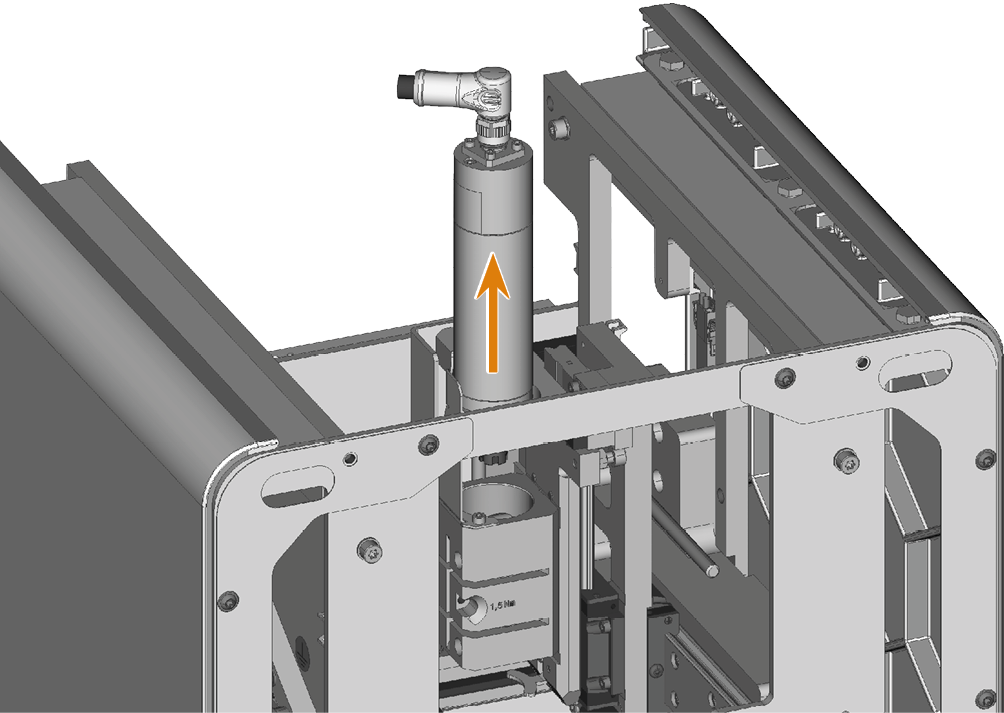

  9. 将主轴向上拉出主轴支架。

    10.

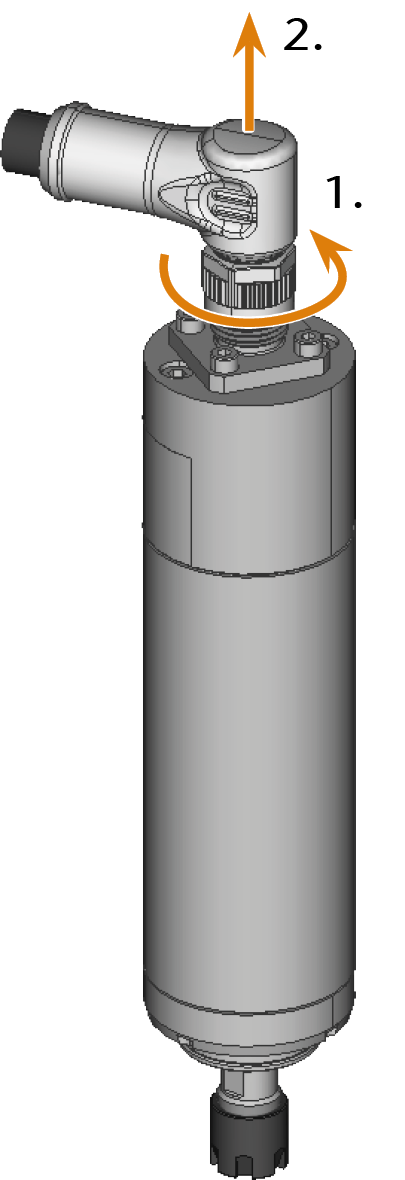

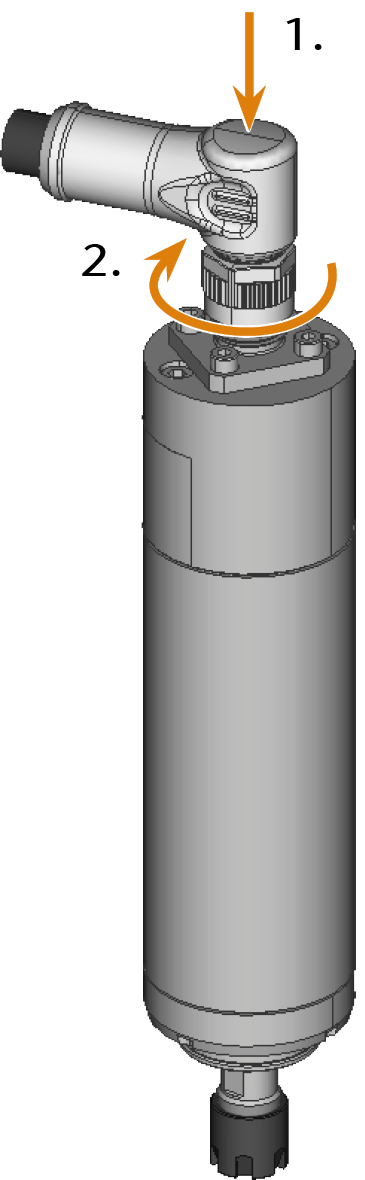

  10. 用手逆时针转动滚花螺母，以断开主轴电缆，然后取出电缆。



  11. 拿起备用主轴，将主轴电缆插入主轴上的接口。

  12. 用手顺时针转动滚花螺母，以拧紧主轴电缆。

    13.

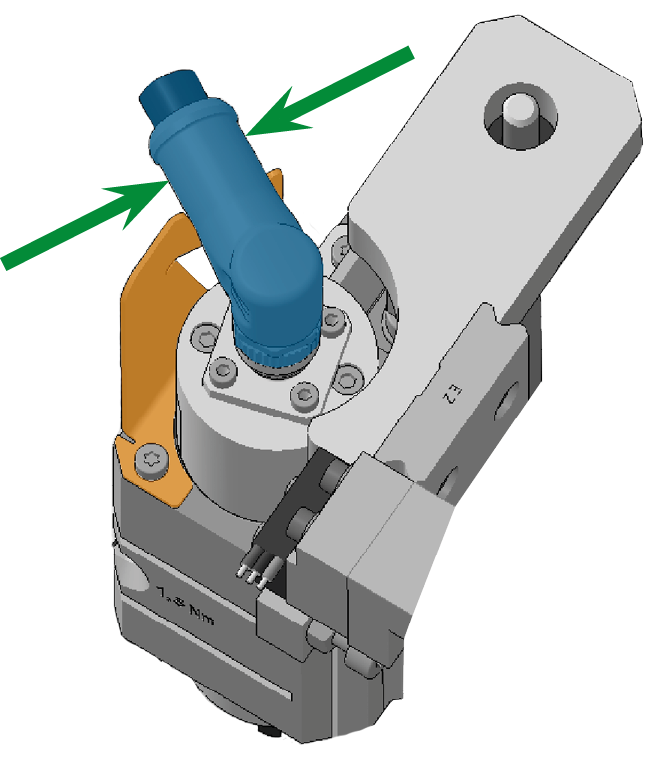

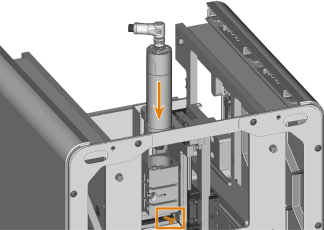

  13. 将主轴从上方插入主轴支架，直到主轴到达限位位置（标记为橙色）。转动主轴，使主轴电缆（标记为蓝色）位于支架（标记为橙色）上。

    14.

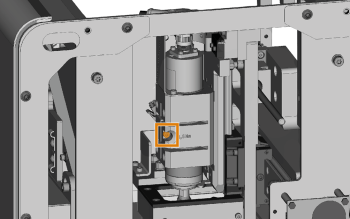

  14. 用扭矩扳手拧紧主轴固定螺钉。

    15.

  15. 组装好机器外壳。

    分解和组装机器外壳

  16. 连接机器。

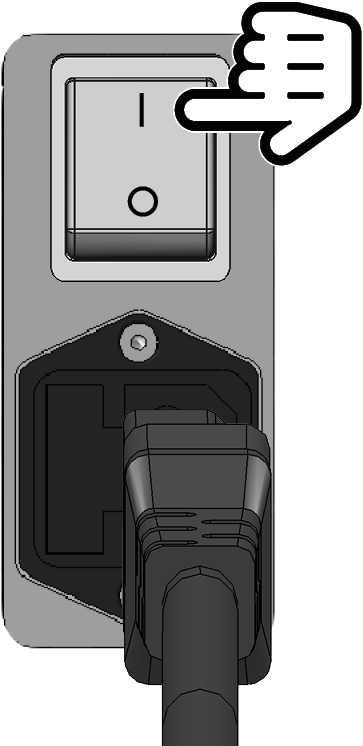

  17. 打开机器的主开关。

  18. 启动 dentalcnc。

    19. (missing or bad snippet)

  19. 请点击“标记为已完成”按钮，确认“更换主轴”和“更换主轴夹头”这两项任务。

  20. 铣削测试盘并在必要时校准机器。

    Maschine kalibrieren

  21. 联系客户服务部门并重置主轴运行时间。

    这对于确定保修索赔资格可能很重要。
