管理刀具

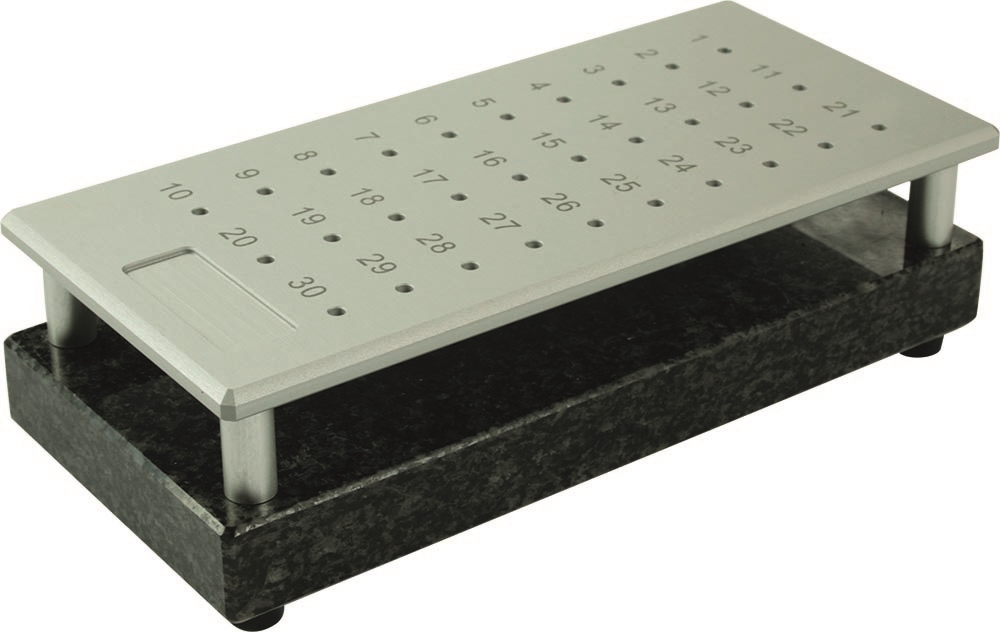

管理整个车针库存的最佳方法是使用车针管理面板 (ATB)，这是一种实用的设备，最多可以存储 30 个车针！

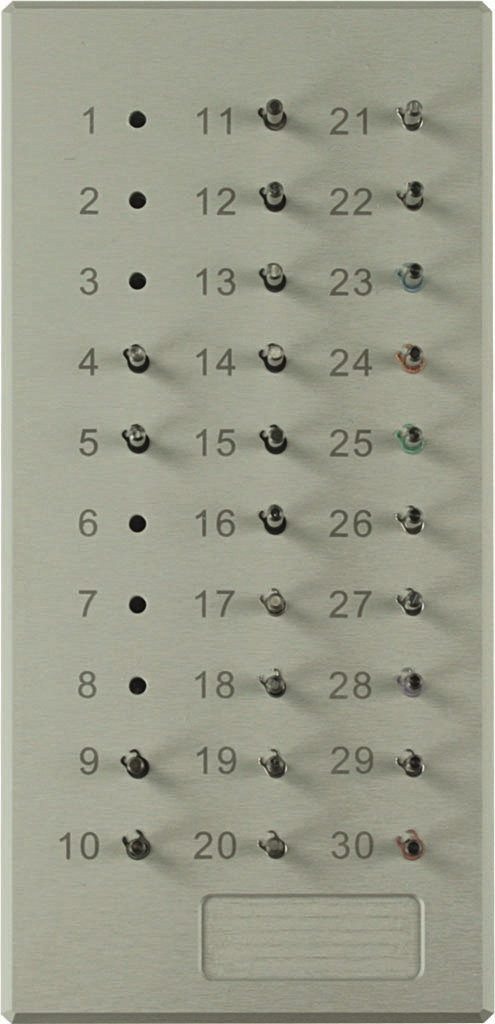

(a) 管理车针板（侧视图）；(b) 管理车针板（顶视图）

通过将车针添加到虚拟 ATB，您可以将车针存储在 DentalCNC 中。在装备虚拟刀库之前，这一操作是必需的。

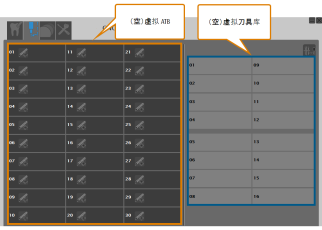

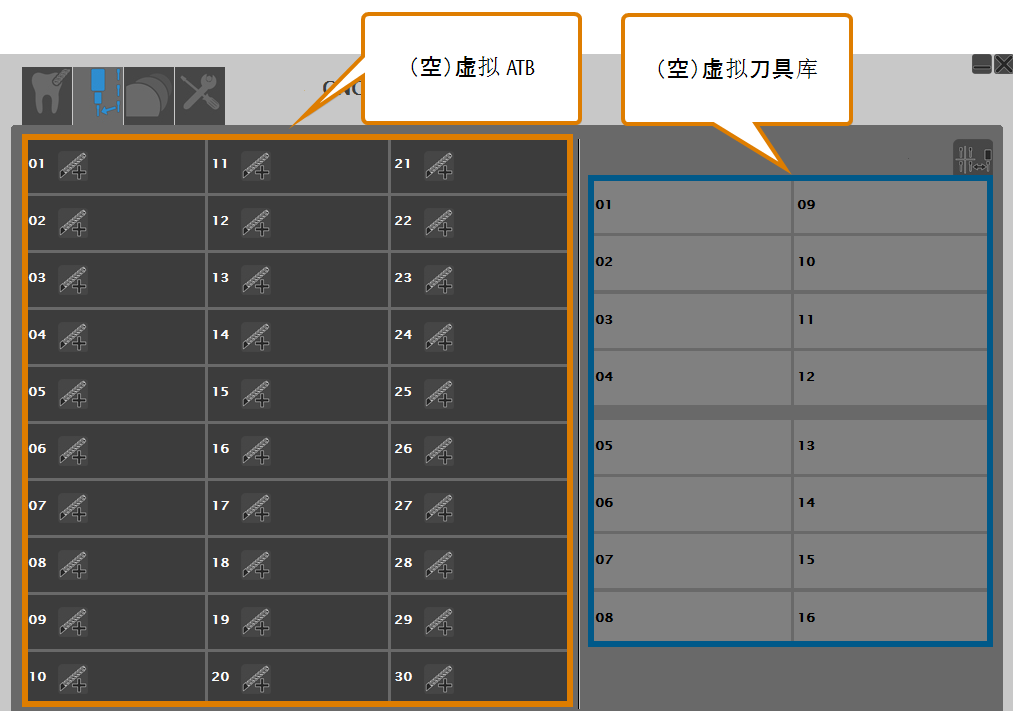

对于虚拟 ATB 中的 30 个位置中的每个位置，DentalCNC 显示默认情况下为空的刀具信息栏。

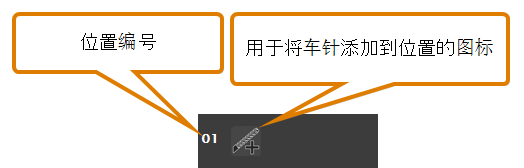

一张空车针卡

1. 如要将车针添加到所需位置，请在相应的刀具信息栏上选择以下图标：
• DentalCNC 显示可用于您机器上所有车针的列表。

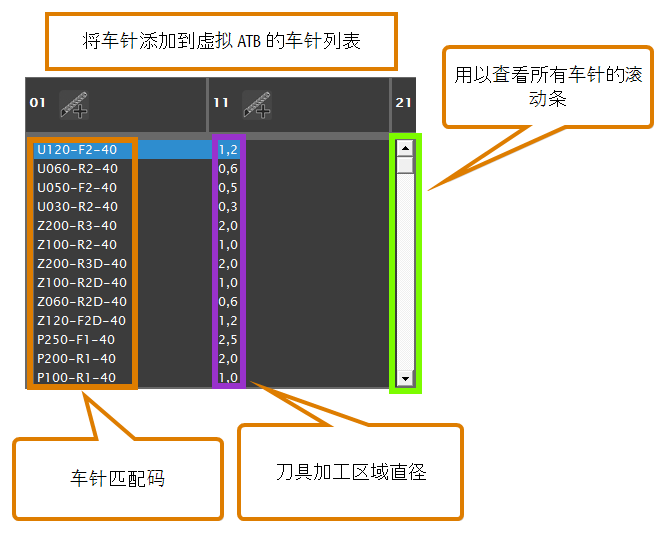

所有可用刀具列表

并非每种车针都可用于每台机器。将车针添加到虚拟 ATB 时，只能选择已连接机器的可用车针。

2. 选择与实物 ATB 中相应位置的车针相匹配的车针。如要识别车针类型，请使用其匹配码。如果您不使用实物 ATB，则需要自己找到管理实物刀库的方式。

您需要跟踪那些与虚拟 ATB 中的车针相对应的实物车针。这很重要，因为 DentalCNC 存储各个参数，例如每个车针的剩余刀具寿命。

• DentalCNC 在刀具信息栏中显示匹配码和所选车针的剩余刀具寿命。

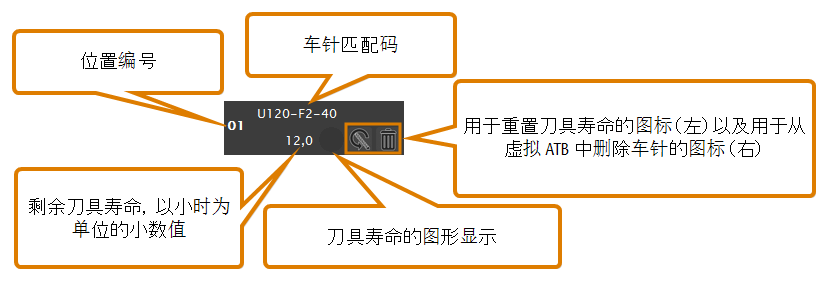

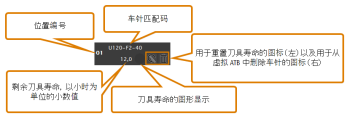

显示车针数据的车针卡

3. （可选）将所有车针添加到虚拟 ATB 之后，将下一份作业所需的车针移到虚拟刀库中。

在执行每项作业之前，您必须确保已将正确的车针加载到 DentalCNC 的虚拟刀库以及您机器的刀库中。车针在机器和应用程序中的位置必须匹配。

HINWEIS! 如果刀库中车针的位置与DentalCNC中虚拟刀库中的车针位置不匹配，则机器将使用错误的车针，加工将失败。

1. 确保已将所有必需的车针添加到虚拟 ATB。
2. 选择并按住所需的刀具信息栏，然后将其拖到虚拟刀库中的正确位置。

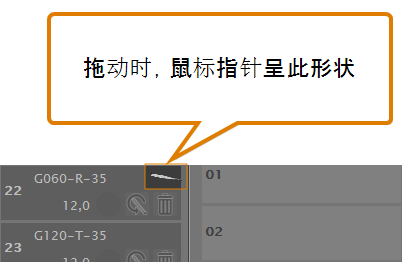

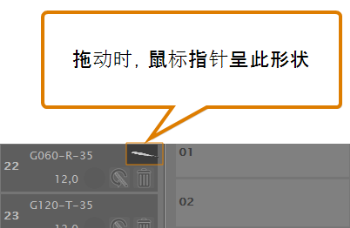

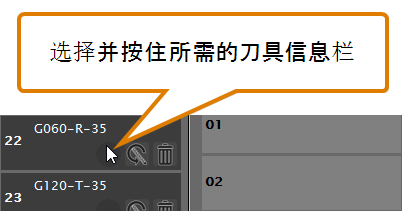

将车针卡从虚拟 ATB 移动到虚拟刀库

• DentalCNC 将刀具信息栏显示在虚拟刀库中的新位置。虚拟 ATB 中原始刀具信息栏上的匹配码显示为灰色。

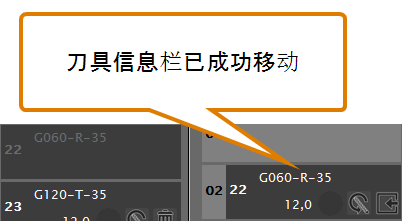

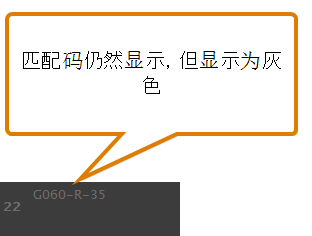

(a) 已成功移动车针卡；(b) 虚拟 ATB 中的灰色车针卡

什么是备用车针？车针是为特定的加工步骤而设计的。DentalCNC 自动从机器的刀库中为每个步骤加载正确的车针。如果在加工过程中刀具寿命到期或车针损坏，DentalCNC 可以自动从刀库中加载备用车针以继续加工。默认情况下所使用的车针称为“主要车针”。可以代替主要车针的车针称为“备用车针”。主要车针及其备用车针具有相同的车针匹配码

如要添加备用车针，只需将相应车针的更多副本添加到虚拟刀库中：

1. 对于您要添加的每个备用车针，将相应车针的 1 个副本添加到虚拟 ATB。
2. 将副本移动到虚拟刀库中。

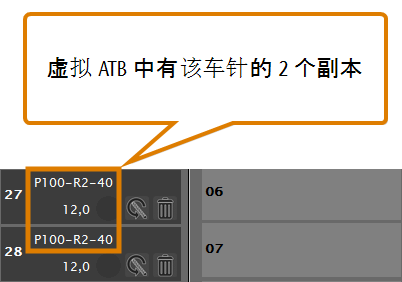

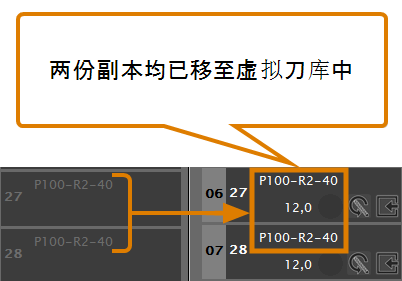

   (a) 将同一车针的 2 个副本添加到虚拟 ATB；(b) 将 2 份副本移动到虚拟刀库

3. 将实物车针加载到机器中相应的刀库位置。
• 虚拟刀库包含相同车针类型的多个副本。在加工视图中显示的虚拟刀库中，您可以看到哪个车针是主要车针，哪个是备用车针。

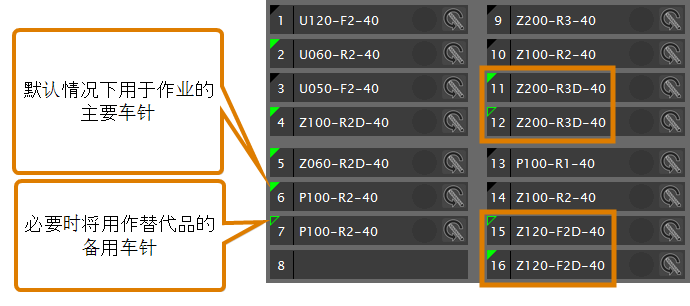

  主要和备用车针的指示符

如果将机器刀库中的车针放回实物 ATB 中，则还应相应地更新 DentalCNC 中的虚拟刀库和虚拟 ATB。

• 如要将车针从虚拟刀库移动到虚拟 ATB，请在相应的刀具信息栏上选择以下图标：
• DentalCNC 从虚拟刀库中删除选定的刀具信息栏。刀具信息栏将显示在虚拟 ATB 中的原始位置。

持续跟踪刀具寿命值是 DentalCNC 的主要功能之一。

公式为：

最大车针寿命 - 工作时间 = 剩余刀具寿命

您可以在 DentalCNC 设置的车针列表中手动输入每种车针类型的最大刀具寿命。

以小时为单位的剩余刀具寿命以小数形式显示在相应的刀具信息栏上（例如 7,5 表示还剩 7 小时 30 分钟）。此外，红色圆圈表示消耗的刀具寿命占最长刀具寿命的百分比：

• 如果圆圈为空，则说明该车针尚未使用，剩余刀具寿命为最长刀具寿命的 100%。
• 红色圆圈填充的越多，剩余刀具寿命就越少。
• 如果圆圈已完全填满，则应尽快换刀。

除非您指定了备用车针，否则等到剩余刀具寿命为零再换刀不是明智的作法。由于车针在加工过程中会不断磨损，因此寿命接近 0 的车针可能会在作业完成前就断裂。

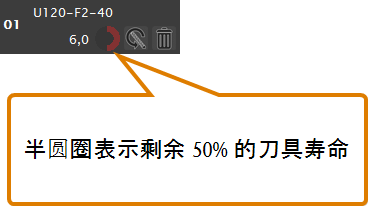

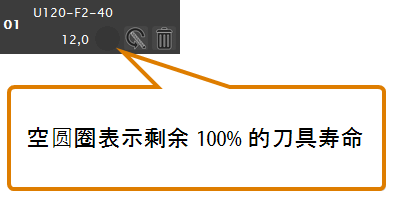

具有不同剩余车针寿命值的车针卡

当车针磨损且要更换时，您需要在 DentalCNC 中重置剩余的车针寿命。您只需选择一个图标即可完成此操作。无需取出车针并重新激活它。

1. 如要重置刀具寿命，请在刀库中相应的刀具信息栏上选择以下图标：
2. 确认安全提示。
• DentalCNC 将刀具寿命重置为相应刀具类型的默认值。

如果某个车针已不再是您车针库存的一部分（并且您不打算短时间内更换它），则应从 DentalCNC 中的虚拟 ATB 中将其移除。

1. 如果需要，将车针从虚拟刀库移动到虚拟 ATB。
2. 在相应的刀具信息栏上，选择以下图标：
• DentalCNC 用空白刀具信息栏替换刀具信息栏。您可以将新车针添加到现在的空白位置。

您可以通过两种方式装备机器的刀库：

• 手动插入刀库 这是最快的方法。机器文档对此进行了描述。
• 通过主轴 将车针插入夹头，主轴会将车针放入刀库中。此选项所花时间更多，但对某些人来说可能更方便。说明如下。

您可以经由主轴通过以下方式配备刀库：

1. 确保已将所有必需的车针添加到虚拟刀库中。
2. 在车针管理视图的右上角，选择以下图标：
• 配备刀库 窗口打开。虚拟刀库中的所有车针均已列出，并且默认情况下处于禁用状态。

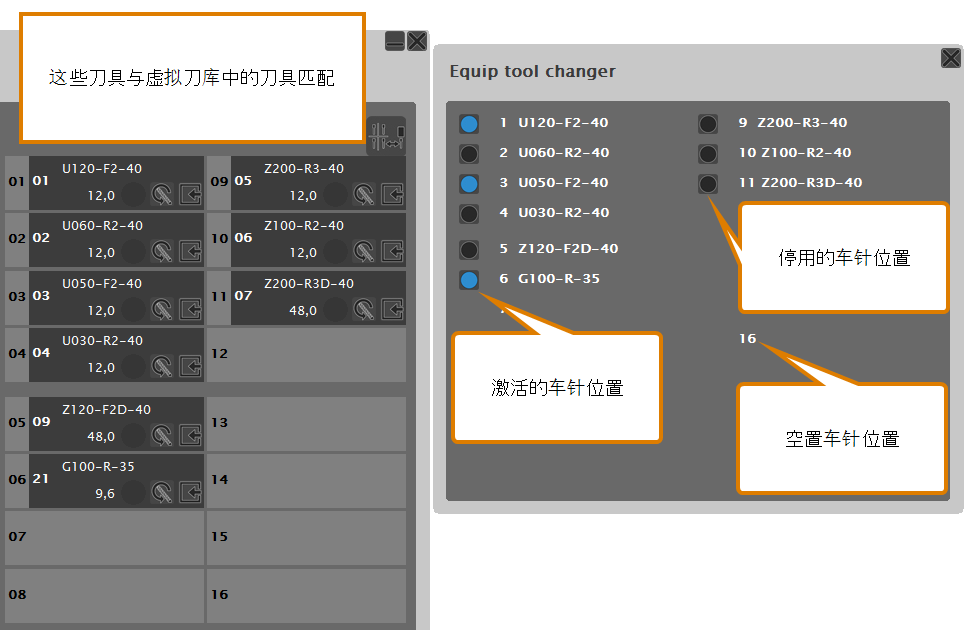

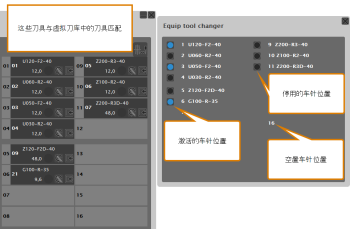

通过主轴装配刀库的窗口

3. 激活要经由主轴配备的所有车针。停用不想配备的车针。

车针将按照其位置编号的顺序进行配备。

4. （可选）当您经由主轴为刀库配备车针时，机器将自动移除所有阻塞相关刀库位置的车针。您必须手动将它们从主轴的夹头卡盘上卸下。如果要避免这种情况，请从机器的相关刀库位置手动卸下所有车针。
5. 如要开始配备刀库，请选择以下图标：
• 发生以下情况：
1. 当前对话窗口关闭。
2. 主轴移动到选定的第一个车针位置，并检查该位置是否有车针。如果有，它将拾取车针。
3. 主轴移动到更换车针位置。
4. 如果您的机器配有自动加工室门，则门会自动打开。
5. 将打开一个对话窗口。 DentalCNC 提示您确认夹头卡盘的打开。

6. VORSICHT!戴上手套。

7. 打开加工室门。
8. 如果主轴的夹头中有刀具，请将其固定。




9. 确认当前消息。
• 夹头卡盘打开。
10. 从夹头卡盘上取出刀具（如有）。
11. 将刀具插入夹头卡盘，并将其固定到位。确保插入车针，直到车针环到达夹头卡盘的尖端为止。




12. 确认当前消息。

• 夹头卡盘关闭。 您可以放开刀具。

13. 如果您的机器配有手动加工室门，请关闭门。
14. 确认当前消息。
• 发生以下情况：
1. 如果您的机器配有自动加工室门，则门会自动关闭。
2. 主轴将车针存放在刀库中。
3. 如果至少要再配备 1 个车针，则将重复此过程。否则，配备刀库窗口将关闭。
