Impostazione e rimozione delle barre

Con la funzione di modifica Imposta barre è possibile aggiungere o rimuovere le barre. possibile definire il tipo di barra, il posizionamento, l’altezza nonché il diametro del nodo e l’angolo di apertura.

Prerequisiti

  • Si sta modificando un pezzo grezzo con oggetti nella vista Nesting.

  • Per questo oggetto non sono più necessarie le seguenti funzioni di modifica:

    • Cambio orientamento

    • Aggiunta/modifica di una barra di sinterizzazione

    • Lavorazione dei denti anteriori

  1. Attivare la vista dall'alto con .

  2. Selezionare la scheda Oggetti.

  3. Selezionare l'oggetto desiderato nella visualizzazione del pezzo grezzo.

  4. Aprire la funzione di modifica Imposta barre con .

  5. Per rimuovere una barra, fare clic con il pulsante destro del mouse sul nodo.

  6. Per impostare una barra:

      (missing or bad snippet)

    1. (facoltativa) Modificare i seguenti parametri della barra:

    2. Selezionare la posizione della barra nell'area di lavoro dell'utensile, quindi tenere premuto il pulsante del mouse.

      • La barra si aggancia automaticamente alla superficie esterna dell'oggetto. dentalcam visualizza la barra nell'area di anteprima nella colonna di sinistra.

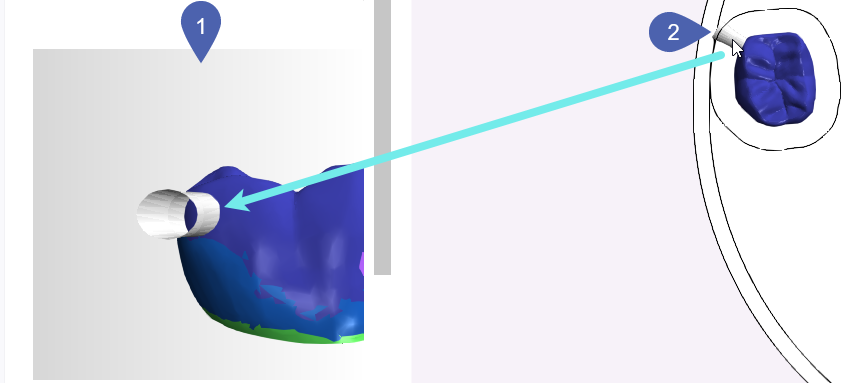

        1

        Area di anteprima

        2

        Nuova barra impostata nella visualizzazione del pezzo grezzo

    3. Spostare la barra.

      Asse

      Con il mouse

      Con un gesto

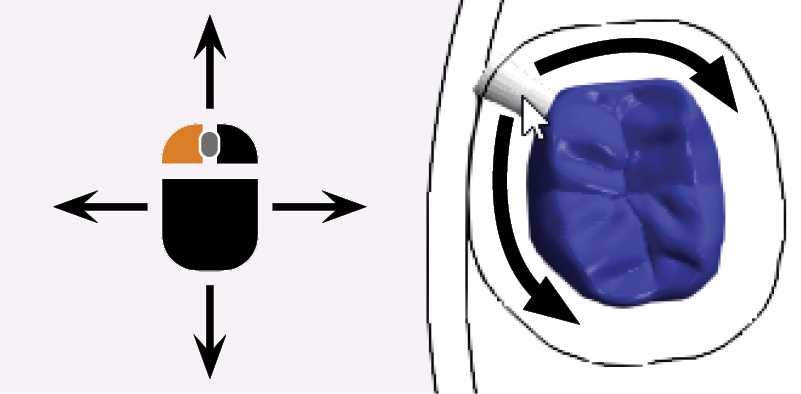

      X e Y (in orizzontale)

      Tenere premuto il pulsante del mouse e tracciare una barra attorno all'oggetto.

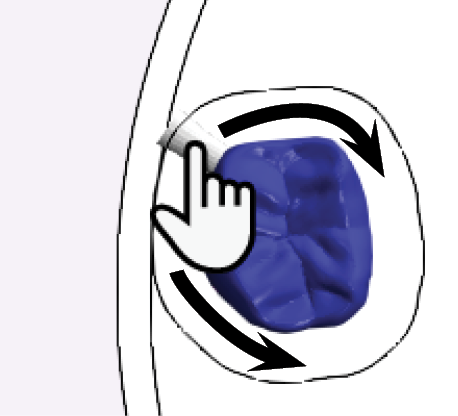

      Posizionare il dito sulla barra e trascinarlo attorno all’oggetto.

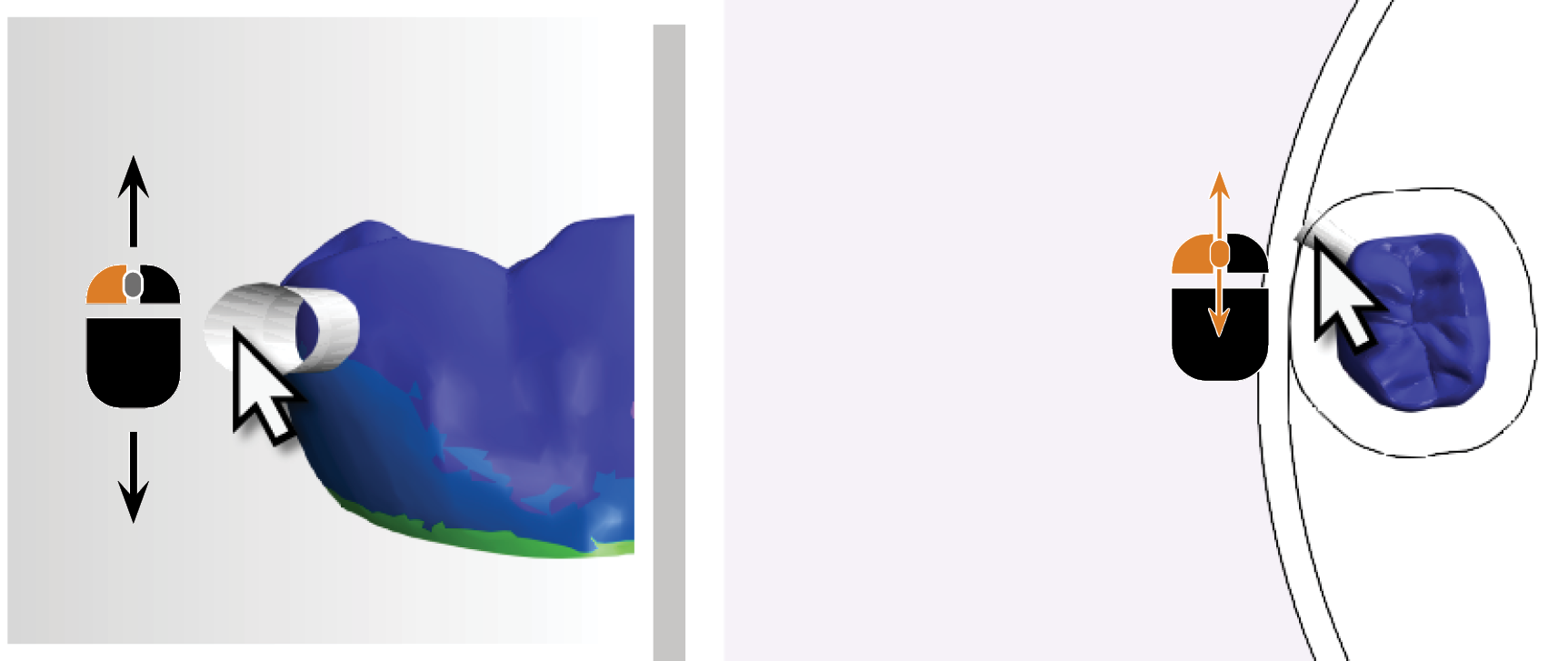

      Z (verticale)

      Tenere premuto il pulsante del mouse e ruotare la rotellina.

      Alternativa: Nell’area di anteprima fare clic sulla barra, tenere premuto il pulsante del mouse e trascinare la barra verso l’alto o verso il basso.

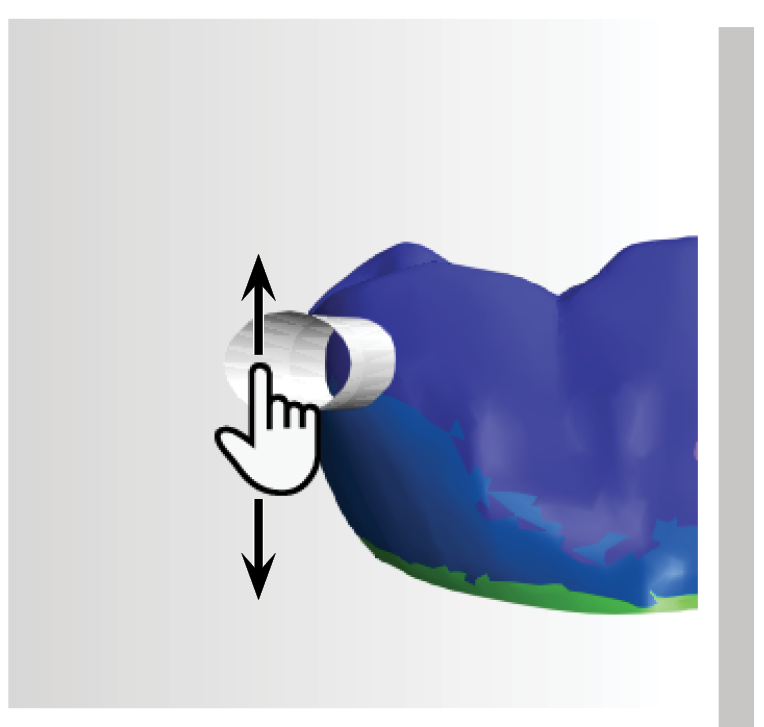

      Posizionare il dito sulla barra nell’area di anteprima e trascinarla verso l’alto o verso il basso.

  7. Per spostare una barra in un secondo momento:

    1. Selezionare e tenere premuto il nodo.

    2. Spostare la barra nella nuova posizione utilizzando il mouse o un gesto.

  8. Impostare ulteriori barre fino a quando l’oggetto dispone di un numero sufficiente di barre.

  9. Chiudere la funzione di modifica Imposta barre con .

Qual è il prossimo passo?

Se si desidera calcolare il job:

Calcolo dei job

Se si desidera salvare il job senza eseguire il calcolo:

Salvataggio dei pezzi grezzi
