Elementi e prospettiva 3D nella visualizzazione del pezzo grezzo

Per modificare con precisione i pezzi grezzi, scegliere la prospettiva che si ritiene più utile per il passaggio corrente. Per una maggiore visibilità, è possibile mostrare o nascondere gli elementi.

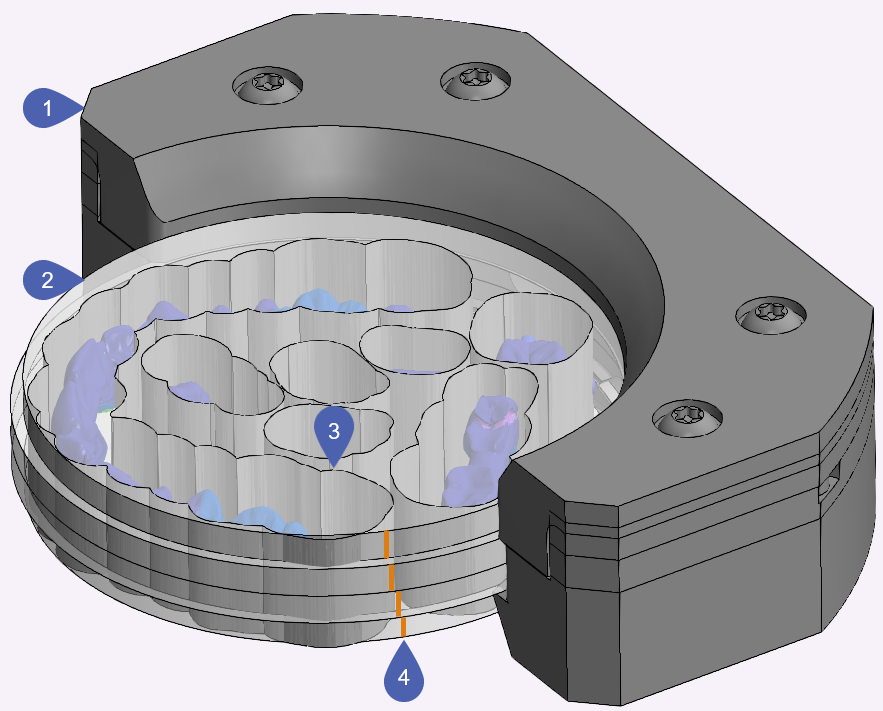

Disco Esempio: con 4 strati di colore nel portapezzi di R5

1	Portapezzi
2	Pezzo grezzo
3	Bordo dello spazio utensile
4	Strati di colore (solo se attivati per il pezzo grezzo)

Icone per la gestione della visualizzazione del pezzo grezzo

Le seguenti icone consentono di modificare la prospettiva della visualizzazione del pezzo grezzo:

Vista dall'alto statica in 2D

Vista dal basso con prospettiva 3D personalizzabile

Vista laterale con prospettiva 3D personalizzabile

Le seguenti icone consentono di impostare la visibilità dei singoli elementi:

Mostra/nascondi portapezzi

Mostra/nascondi pezzo grezzo

Mostra/nascondi strati di colore

Mostra/nascondi aree degli strumenti
