Installazione e utilizzo del supporto per abutment MEDENTIKA PreFace®

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Preparazione dell’installazione

Tenere a portata di mano:

• Panno bagnato
• Detergente non aggressivo

1. Chiudere lo sportello del vano di lavoro.
2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
3. Aprire lo sportello del vano di lavoro.
4. Spegnere la macchina con l’interruttore di alimentazione principale.
5. Scollegare la macchina dalla sorgente elettrica.
6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite della posizione per abutment desiderata e spingerla con cautela nel supporto per abutment PreFace®. Non rimuovere la vite.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Inserire l’abutment MEDENTIKA PreFace® nel supporto per abutment MEDENTIKA PreFace®.
2. Aprire lo sportello del vano di lavoro.
3. Allentare le 4 viti (evidenziate in arancione nell’immagine) che fissano la rondella di fissaggio al portapezzi.
4. Rimuovere la rondella di fissaggio ruotandola in senso orario e tirandola verso l’alto.
5. Rimuovere il pezzo grezzo dal portapezzi, se presente.
6. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • I numeri che indicano le posizioni degli abutment devono essere rivolti verso l’alto.
   • Gli ausili di posizionamento devono essere posizionati sul lato sinistro.
7. Inserire il supporto per abutment MEDENTIKA PreFace® nel portapezzi.


   Inserimento del supporto per abutment MEDENTIKA PreFace® nel portapezzi

8. Avvitare la rondella di fissaggio con la chiave dinamometrica fornita.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo MEDENTIKA PreFace®.

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Preparazione dell’installazione

Tenere a portata di mano:

• Panno bagnato
• Detergente non aggressivo

1. Chiudere lo sportello del vano di lavoro.
2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
3. Aprire lo sportello del vano di lavoro.
4. Spegnere la macchina con l’interruttore di alimentazione principale.
5. Scollegare la macchina dalla sorgente elettrica.
6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Aprire lo sportello del vano di lavoro.
2. Rimuovere il pezzo grezzo dal portapezzi, se presente.
3. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • I 3 perni di posizionamento devono essere inseriti nei fori del supporto per abutment MEDENTIKA PreFace®.
4. Inserire il supporto per abutment MEDENTIKA PreFace® nel portapezzi.

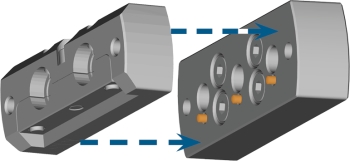

   Inserimento del supporto per abutment MEDENTIKA PreFace® nel portapezzi

5. Spingere il supporto per abutment MEDENTIKA PreFace® nel portapezzi il più possibile.
6. Per fissare il supporto per abutment MEDENTIKA PreFace®, avvitare le 2 viti cilindriche nel portapezzi con la chiave a brugola fornita.

È possibile equipaggiare il supporto con max. 2 abutment prefabbricati di tipo MEDENTIKA PreFace®.

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite di posizionamento dell’abutment del supporto per abutment PreFace®. Spingere verso il basso la vite per aumentare la distanza tra le due parti del supporto del supporto per abutment PreFace®.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Preparazione dell’installazione

Tenere a portata di mano:

• Panno bagnato
• Detergente non aggressivo

1. Chiudere lo sportello del vano di lavoro.
2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
3. Aprire lo sportello del vano di lavoro.
4. Spegnere la macchina con l’interruttore di alimentazione principale.
5. Scollegare la macchina dalla sorgente elettrica.
6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite di posizionamento dell’abutment del supporto per abutment PreFace®. Spingere verso il basso la vite per aumentare la distanza tra le due parti del supporto del supporto per abutment PreFace®.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Inserire l’abutment MEDENTIKA PreFace® nel supporto per abutment MEDENTIKA PreFace®.
2. Aprire lo sportello del vano di lavoro.
3. Rimuovere il pezzo grezzo dal portapezzi, se presente.
4. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • L’etichettatura del supporto per abutment deve essere rivolta verso l’alto e la parte piatta degli ausili di posizionamento deve essere rivolta verso il portapezzi.
5. Inserire il supporto per abutment MEDENTIKA PreFace® nel portapezzi.


   Inserimento del supporto per abutment MEDENTIKA PreFace® nel portapezzi

6. Spingere il supporto per abutment MEDENTIKA PreFace® nel portapezzi il più possibile.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo MEDENTIKA PreFace®.

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Preparazione dell’installazione

Tenere a portata di mano:

• Panno bagnato
• Detergente non aggressivo

1. Chiudere lo sportello del vano di lavoro.
2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
3. Aprire lo sportello del vano di lavoro.
4. Spegnere la macchina con l’interruttore di alimentazione principale.
5. Scollegare la macchina dalla sorgente elettrica.
6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite della posizione per abutment desiderata e spingerla con cautela nel supporto per abutment PreFace®. Non rimuovere la vite.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Inserire l’abutment MEDENTIKA PreFace® nel supporto per abutment MEDENTIKA PreFace®.
2. Aprire lo sportello del vano di lavoro.
3. Allentare le 4 viti (evidenziate in arancione nell’immagine) che fissano la rondella di fissaggio al portapezzi.
4. Rimuovere la rondella di fissaggio ruotandola in senso orario e tirandola verso l’alto.
5. Rimuovere il pezzo grezzo dal portapezzi, se presente.
6. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • I numeri che indicano le posizioni degli abutment devono essere rivolti verso l’alto.
   • Gli ausili di posizionamento devono essere posizionati sul lato sinistro.
7. Inserire il supporto per abutment MEDENTIKA PreFace® nel portapezzi.


   Inserimento del supporto per abutment MEDENTIKA PreFace® nel portapezzi

8. Avvitare la rondella di fissaggio con la chiave dinamometrica fornita.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo MEDENTIKA PreFace®.

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite della posizione per abutment desiderata e spingerla con cautela nel supporto per abutment PreFace®. Non rimuovere la vite.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Inserire l’abutment MEDENTIKA PreFace® nel supporto per abutment MEDENTIKA PreFace®.
2. Selezionare un alloggiamento vuoto del magazzino dei pezzi grezzi e spostarlo nella posizione di cambio. Assicurarsi che l’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. sia disponibile in DentalCNC.
3. Rimuovere il telaio pezzi grezzi dal magazzino.
4. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • I numeri che indicano le posizioni degli abutment devono essere rivolti nella stessa direzione delle staffe di fissaggio del telaio pezzi grezzi.
5. Inserire il supporto per abutment MEDENTIKA PreFace® nel telaio pezzi.
6. Rimontare le staffe di fissaggio.

Serrare saldamente le viti. Se il supporto si sposta o vibra durante la lavorazione, il risultato può diventare inutilizzabile.

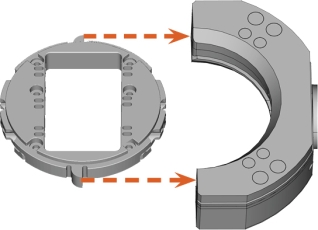

Inserimento del supporto per abutment MEDENTIKA PreFace® nel telaio pezzi.

7. Inserire il disco o il portablocco nella posizione di cambio del magazzino utensili. Assicurarsi che l’alloggiamento del magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente. sia disponibile in DentalCNC.

È possibile equipaggiare il supporto con max. 6 abutment prefabbricati di tipo MEDENTIKA PreFace®.

Con un supporto per abutment MEDENTIKA la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Panoramica dell’articolo

Oggetti in dotazione:

Montaggio degli abutment MEDENTIKA PreFace®

Questa è la procedura per montare gli abutment PreFace® sul supporto per abutment:

1. Allentare la vite della posizione per abutment, assicurandosi che la rondella non cada. Non rimuovere la vite.
• La corrispondente posizione per abutment è aperta.

2. Spingere l’abutment PreFace® nel supporto fino a quando non è posizionato correttamente. Tener conto degli ausili di posizionamento sul rispettivo abutment (evidenziati in arancione) e nella posizione per abutment (evidenziata in arancione).



   Ausili di posizionamento dell’abutment PreFace® (contrassegnati in arancione) e del supporto (contrassegnati in blu)

3. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace®.
• L' abutment PreFace® è bloccato.

Installazione del supporto per abutment MEDENTIKA PreFace®

1. Inserire l’abutment MEDENTIKA PreFace® nel supporto per abutment MEDENTIKA PreFace®.
2. Aprire lo sportello del vano di lavoro.
3. Aprire la pinza di serraggio del portapezzi.
4. Rimuovere il pezzo grezzo dal portapezzi, se presente.
5. Orientare correttamente il supporto per abutment MEDENTIKA PreFace®:
   • La spina del mandrino della pinza di serraggio del portapezzi deve essere inserita nella perforazione del supporto per abutment MEDENTIKA PreFace®.
6. Inserire il supporto per abutment MEDENTIKA PreFace® nel portapezzi.

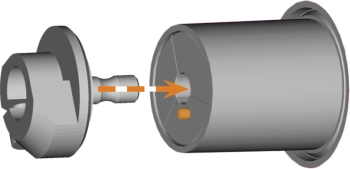

   Inserimento del supporto per abutment MEDENTIKA PreFace® nel portapezzi

7. Spingere il supporto per abutment MEDENTIKA PreFace® nel portapezzi il più possibile.
8. Chiudere il portapezzi.

È possibile equipaggiare il supporto con max. 1 abutment prefabbricati di tipo MEDENTIKA PreFace®.
