Si applica a: N4

Installazione e utilizzo del supporto per abutment DENRACLE Pre-milled

Come si utilizzano i DENRACLE Pre-milled pezzi grezzi? Come installare il supporto per abutment DENRACLE Pre-milled?

Questo articolo della Guida descrive come installare e utilizzare il supporto per abutment per i pezzi grezzi DENRACLE Pre-milled. Il supporto per abutment DENRACLE Pre-milled è disponibile per le seguenti macchine:

  • N4

Non tutte le versioni di DentalCAM & DentalCNC supportano tutti i supporti per abutment. Raccomandazione: Aggiornare alla versione più recente per ottenere la massima compatibilità.

Preparazione dell’installazione

Tenere a portata di mano:

  • Panno bagnato
  • Detergente non aggressivo
  1. Chiudere lo sportello del vano di lavoro.
  2. Per spostare il mandrino nella posizione predefinita, selezionare la seguente icona in DentalCNC:
  3. Aprire lo sportello del vano di lavoro.
  4. Spegnere la macchina con l’interruttore di alimentazione principale.
  5. Scollegare la macchina dalla sorgente elettrica.
  6. Pulire il vano di lavoro con cura, in particolare il portapezzi.

Panoramica dell’articolo

Hai ricevuto i seguenti oggetti:

N4

I componenti forniti con il supporto per abutment

  1. 2 x Vite cilindro (M4 x 25)
  2. 1 x DENRACLE Pre-milled supporto per abutment
  3. 1 x Chiave a brugola

Installazione del supporto per abutment DENRACLE Pre-milled e dei pezzi grezzi

Con un supporto per abutment DENRACLE la macchina può lavorare abutment prefabbricati con geometrie di collegamento prefabbricate che si adattano al supporto ( Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8).

È possibile montare dei pezzi grezzi nel supporto per abutment prima di installare il supporto nella macchina o viceversa.

Installazione del supporto per abutment DENRACLE Pre-milled

  1. Aprire lo sportello del vano di lavoro.
  2. Rimuovere il pezzo grezzo dal portapezzi, se presente.
  3. Orientare correttamente il supporto per abutment DENRACLE Pre-milled:
    • I 3 perni di posizionamento devono essere inseriti nei fori del supporto per abutment DENRACLE Pre-milled.
  4. Inserire il supporto per abutment DENRACLE Pre-milled nel portapezzi.

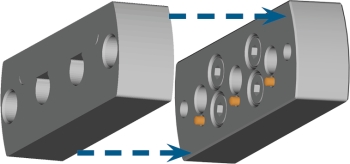

    Inserire il supporto per abutment DENRACLE Pre-milled nel portapezzi

  5. Spingere il supporto per abutment DENRACLE Pre-milled nel portapezzi il più possibile.
  6. Per fissare il supporto per abutment DENRACLE Pre-milled, avvitare le 2 viti cilindriche nel portapezzi con la chiave a brugola fornita.

È possibile equipaggiare il supporto con max. 2 abutment prefabbricati di tipo DENRACLE Pre-milled.

Utilizzare esclusivamente abutment PreFace che possono essere lavorati a umido.

Montaggio degli abutment DENRACLE Pre-milled

Questa è la procedura per montare gli abutment PreFace sul supporto per abutment:

  1. Allentare la vite di posizionamento dell’abutment desiderato. Non rimuovere la vite.
    • La corrispondente posizione per abutment è aperta.
AVVISO

Risultati di lavorazione non conformi a causa del rilevamento scorretto degli abutment prefabbricati

Se nell'abutment prefabbricato si trovano umidità o sporcizia, l'abutment non viene misurato correttamente. Il risultato della lavorazione diventa inutilizzabile.

  • Pulire il soffietto prima di inserire abutment prefabbricati in modo tale che il refrigerante non vi goccioli sopra.
  • Prima della lavorazione, pulire gli abutment prefabbricati con un panno asciutto, privo di pelucchi.

  1. Spingere il abutment PreFace nel supporto fino a quando non è posizionato correttamente. La base del pezzo grezzo deve essere rivolta con la parte piatta (contrassegnata in blu) verso la vite dell’alloggiamento (contrassegnata in arancione).

    Ausili di posizionamento dell’abutment PreFace (contrassegnati in blu) e del supporto (contrassegnati in arancione)

  2. Serrare nuovamente la rispettiva vite del supporto per abutment PreFace.
    • L’abutment PreFace è montato.
