Gestione degli utensili
Il flusso di lavoro per la creazione del restauro è il seguente:
→
→
→
→
→
→
→
ATTENZIONE
Danni al mandrino o alle posizioni utensili in caso di utensile non idoneo
Qualora si utilizzino utensili non idonei, essi potrebbero danneggiare la pinza di serraggio del mandrino e / o le posizioni degli utensili.
-
Utilizzare esclusivamente utensili con smusso di adeguate dimensioni sul codolo.
-
Applicare una ghiera di sicurezza secondo DIN 471-A3 come anello di riscontro.
Questo non vale per AirTools.
-
Consultare le altre indicazioni nel capitolo Dati tecnici.
Per le diverse strategie di lavorazione durante un job, la macchina richiede utensili diversi.
-
dentalcnc visualizza gli utensili necessari per un job. Qui è possibile definire lo stock utensili, assegnare gli utensili e azzerare la durata dell’utensile sostituito. Aggiunta di utensili per la lavorazione
-
Per impostazione predefinita, la macchina carica gli utensili dal magazzino utensili della macchina. È tuttavia possibile forzare un cambio di utensile manuale per determinate posizioni. Impostazione del cambio di utensile manuale per le posizioni degli utensili
Qui sono disponibili informazioni generali sugli utensili: Utensili vhf e codici di corrispondenza
Si consiglia di utilizzare utensili originali, in quanto progettati appositamente per i job previsti.
- Se si utilizzano utensili di altri produttori, controllare che soddisfino le specifiche seguenti:
- Lunghezza max dell’utensile: 40 mm
- Diametro massimo del codolo: 3 mm
- Lunghezza minima del codolo: 7 mm (lunghezza di serraggio consigliata: 13 - 14 mm)

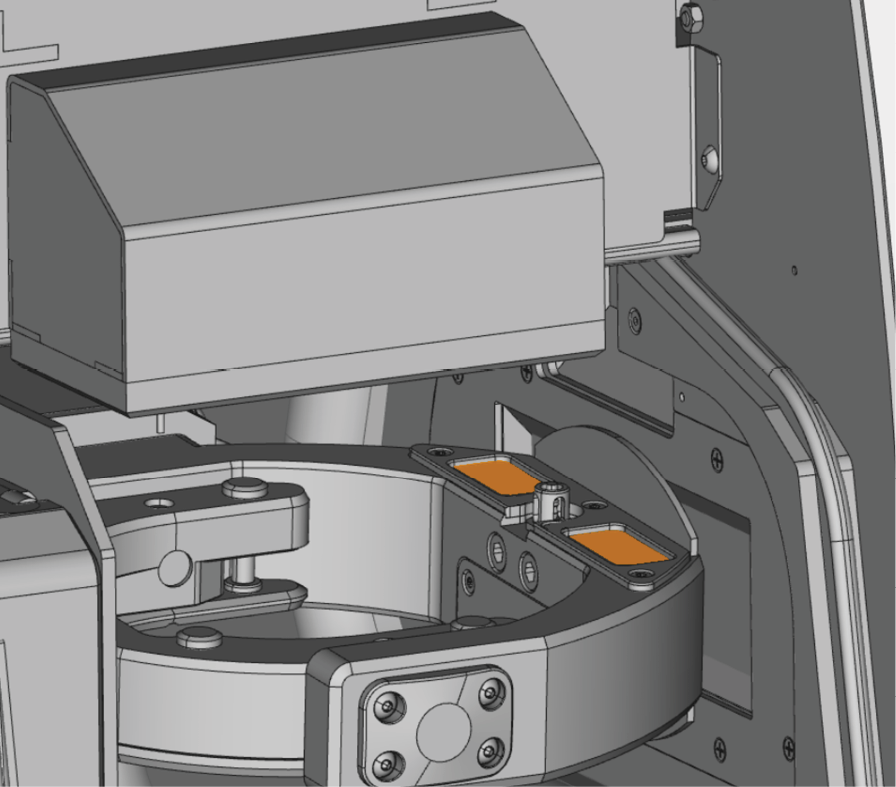

Magazzino utensili nel vano di lavoro (contrassegnato in arancione)
Cambio di utensile automatico o manuale
Il cambio di utensile può essere eseguito automaticamente dal magazzino utensili o manualmente tramite la pinza di serraggio. Poiché è possibile configurare ogni posizione dell’utensile separatamente, si possono effettuare i campi manuali e automatici in parallelo.
Proprietà del cambio di utensile automatico
-
La macchina carica automaticamente gli utensili necessari durante la lavorazione dal magazzino.
-
Prima di iniziare il job, è necessario inserire tutti gli utensili necessari nel magazzino utensili.
-
Caso predefinito per tutte le posizioni dell’utensile in cui non è configurata alcun cambio manuale in dentalcnc.
Il cambio di utensile automatico non è possibile nei seguenti casi:
-
una posizione dell’utensile è talmente usurata da non essere più in grado di trattenere adeguatamente un utensile.
-
Si stanno impiegando utensili non adatti al magazzino utensili
Proprietà del cambio di utensile manuale
-
Gli utensili vengono inseriti manualmente nella pinza di serraggio del mandrino su richiesta di dentalcnc durante il job.
-
È necessario configurare in dentalcnc questo cambio di utensile manuale per le singole posizioni dell’utensile.
Se gli inserti del magazzino utensili sono usurati, è necessario sostituirli. Sostituzione degli inserti del magazzino utensili
Inserimento degli utensili nel magazzino utensili
È necessario utilizzare o sostituire gli utensili nei seguenti casi:
- Al primo utilizzo della macchina
- Dopo aver sostituito gli inserti del magazzino utensili a causa dell’usura
- Quando la durata utile di un utensile è scaduta
- Quando gli utensili sono danneggiati o usurati
- Se i job successivi richiedono strumenti aggiuntivi / diversi da quelli nel magazzino utensili
È possibile controllare la durata dell'utensile residua per tutti gli utensili nella vista per la Gestione utensili in dentalcnc.
È possibile attrezzare il magazzino utensili della macchina in due modi:
- Con l'inserimento manuale nel magazzino utensili Questo è il modo più veloce.
- Tramite il mandrino Si inserisce un utensile nella pinza di serraggio e il mandrino deposita l’utensile nel magazzino utensili. Questa opzione richiede più tempo, ma potrebbe essere più conveniente in alcuni casi.
È possibile inserire gli utensili manualmente come segue:
-
ATTENZIONE!Indossare i guanti.
-
Aprire lo sportello del vano di lavoro.
-
ATTENZIONE! Rimuovere eventuali utensili usurati o danneggiati dal magazzino utensili. dentalcnc mostra i valori della durata dell’utensile nella vista per la Gestione utensili.
-
Inserire i nuovi utensili:
-

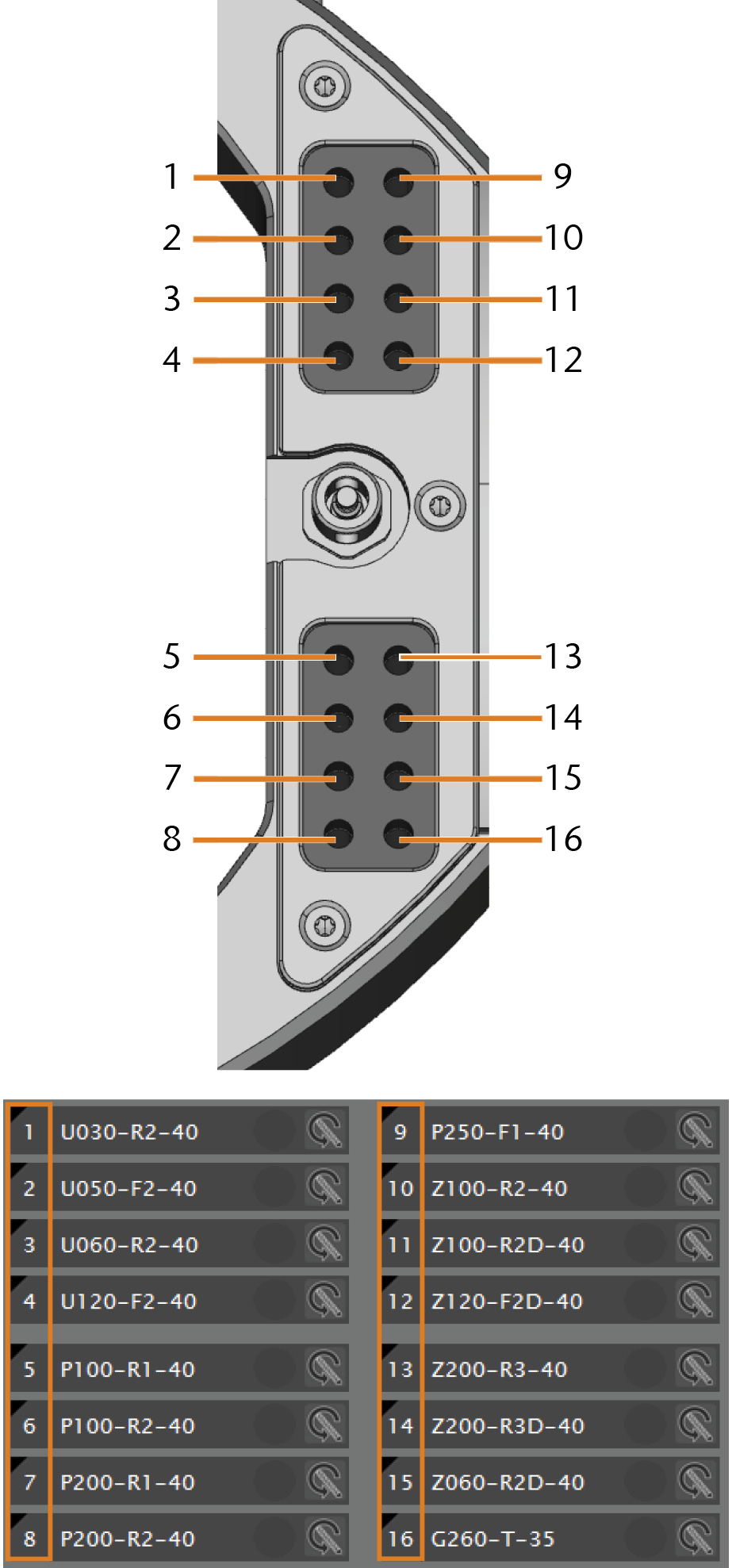

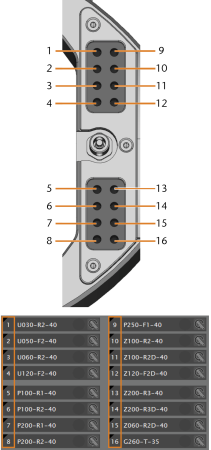

Assicurarsi che le posizioni degli utensili nel magazzino corrispondano alle posizioni in dentalcnc.
La disposizione delle posizioni degli utensili nel magazzino utensili corrisponde alla disposizione nel software. Aggiunta di utensili per la lavorazione
-

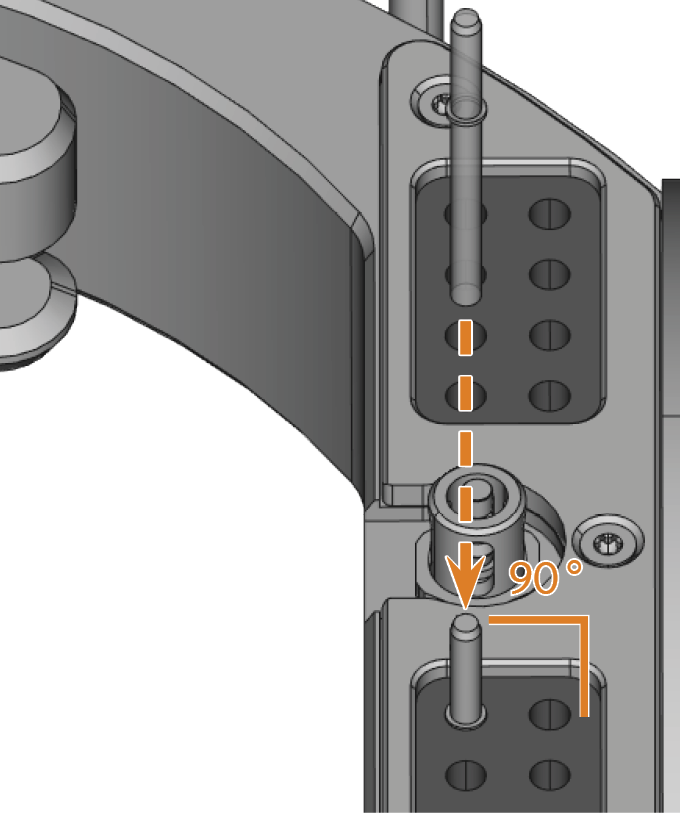

Inserire gli utensili direttamente nelle posizioni con il tagliente rivolto verso il basso. Continuare a spingere finché la ghiera non tocca l’inserto del magazzino utensili.
-
Se il nuovo utensile sostituisce un utensile precedente dello stesso tipo, reimpostare la durata utile in dentalcnc.
ATTENZIONE! Rotture utensili e risultati di lavorazione errati in caso di assegnazione utensile errata
Gli imballaggi utensili di vhf consentono di collocare gli utensili.
Rimozione degli utensili dal magazzino utensili
-
ATTENZIONE!Indossare i guanti.
- Aprire lo sportello del vano di lavoro.
-
Tirare verso l’alto l’utensile dal magazzino utensili.
-
Se si ripone l’utensile tra le proprie scorte o non si utilizza più quel tipo di utensile, configurare dentalcnc corrispondentemente:
-
Ritorno allo stock: trascinare l'utensile nell'area Stock utensili (ATB) ( Aggiunta di utensili per la lavorazione)
-
Nessun ulteriore utilizzo: Rimozione degli utensili
-
Aggiunta di utensili di backup
Se la durata dell’utensile scade durante la lavorazione, dentalcnc può caricare automaticamente un utensile di backup dal magazzino utensili per continuare la lavorazione.
-
Posizionare gli utensili di backup nel magazzino utensili.
-
Configurare gli utensili di backup in dentalcnc.
