Montaggio e rimozione dei pezzi grezzi
Il flusso di lavoro per la creazione del restauro è il seguente:
→
→
→
→
→
→
AVVISO
Danni a utensili e pezzi grezzi e risultati di lavorazione errati a causa di un fissaggio errato
Se i pezzi grezzi si muovono o vibrano durante il processo, il risultato della lavorazione potrebbe essere inutilizzabile. Viti troppo serrate possono danneggiare i pezzi grezzi.
-
Serrare le viti sui dispositivi di tensionamento con la coppia indicata.
Pezzi grezzi idonei
La macchina può elaborare i seguenti pezzi grezzi:
- Dischi con un diametro di 98,5 mm – 98,8 mm
- Blocchi, dimensione massima: 45 x 20 x 20 mm (L/P/H)
- Abutment prefabbricati*
È possibile richiedere un accessorio opzionale
Componente fisico che deve essere ottenuto separatamente e che aggiunge nuove funzionalità alla macchina. dal servizio clienti.
Come montare i diversi tipi di pezzo grezzo
| Tipo di pezzo | Supporto necessario? | Ecco come montare |
|---|---|---|
|
|
No |
Dischi >> Portapezzi o |
|
Dischi Ivoclar Ivotion |
Supporti di montaggio Ivotion* |
Dischi Ivotion >> Magazzino pezzi grezzi |
|
Pezzi grezzi di taratura |
No |
Pezzi grezzi di taratura >> Portapezzi |
|
Blocchi |
Sì |
Blocchi
Blocchi >> Portablocco >> Magazzino pezzi grezzi |
|
Abutment prefabbricati |
Sì |
Abutment prefabbricati >> Supporto per abutment prefabbricati >> Portapezzi o Abutment prefabbricati >> Supporto per abutment prefabbricati >> Magazzino pezzi grezzi |
* I supporti di montaggio Ivotion sono disponibili presso il servizio clienti.
Montaggio di blocchi sul portablocco
È possibile montare fino a 6 blocchi sul portablocco.
- Vite di fissaggio (x 6)
- Perno di posizionamento (x 6)
- Numeri di posizione (1-6)
- Foro per gli steli del blocco (x 6)
-
ATTENZIONE!Indossare i guanti.
-
Il tipo di blocco, il numero di blocchi e le posizioni dei blocchi devono corrispondere al job in DentalCAM.
-
Rimuovere la vite di fissaggio nella posizione desiderata con il cacciavite dinamometrico fornito in dotazione.
-
Se il blocco è composto da più strati, allineare il pezzo grezzo in modo che la parte superiore colorata si trovi verso l’alto.
-
Posizionare il blocco in modo tale che la spina di posizionamento sul portablocco (segno a sinistra) venga a trovarsi nella scanalatura dello stelo del blocco (segno a destra).
-
Inserire lo stelo del blocco nella posizione desiderata nel portablocco fino a quando non è saldamente inserito.
-
Utilizzare il cacciavite dinamometrico fornito in dotazione per fissare il blocco con la relativa vite di fissaggio. Stringere saldamente la vite.
AVVISO! Rotture utensili e risultati di lavorazione errati in caso di assegnazione blocco errata

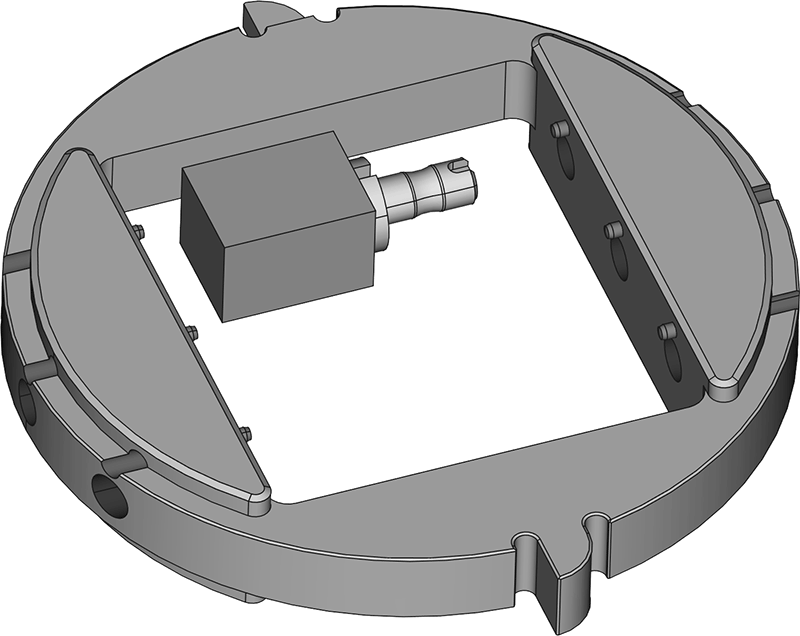

Inserimento di un blocco nel portablocco (qui mostrato dal basso)
Utilizzo di un supporto per abutment opzionale
Con un supporto opzionale per abutment la macchina può lavorare abutment prefabbricati con geometrie di connessione prefabbricate.
I supporti per abutment per i comuni sistemi di abutment possono essere richiesti al servizio clienti.
Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 8
Pezzi grezzi di abutment prefabbricati supportati in DentalCAM 7
Qual è il prossimo passo?
Se si desidera montare i pezzi grezzi nel vano di lavoro:
Montaggio di dischi e portablocco nel vano di lavoro
Se si desidera montare i pezzi grezzi nel magazzino pezzi grezzi Parte del caricatore pezzi grezzi in cui si stoccano i pezzi grezzi da caricare automaticamente.:
Montaggio di dischi e portablocco nel magazzino pezzi grezzi
