Si applica a: K5+

Disimballaggio e posizionamento

Guarda il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Scelta del luogo d’installazione

Il luogo di installazione deve essere conforme ai valori limite e ai requisiti del capitolo Dati tecnici.

Dati tecnici

Disimballare la macchina

  1. Rimuovere le viti (contrassegnate in arancione) che fissano il coperchio della cassa di trasporto.

    Il numero delle viti può variare.

  2. Sollevare il coperchio (contrassegnato in arancione).

  3. Togliere gli accessori.

  4. Rimuovere il cuscinetto superiore (contrassegnato in arancione).

  5. Rimuovere la valigetta degli accessori.

  6. Togliere le viti (contrassegnate in arancione) che fissano il telaio della cassa al pallet.

    Il numero delle viti può variare.

  7. Sollevare dal pallet il telaio della cassa (contrassegnato in arancione).

  8. ATTENZIONE!Lesioni causate da modalità di trasporto non sicure

    AVVISO! Danneggiamento dell'alloggiamento dovuto alla trazione dello stesso

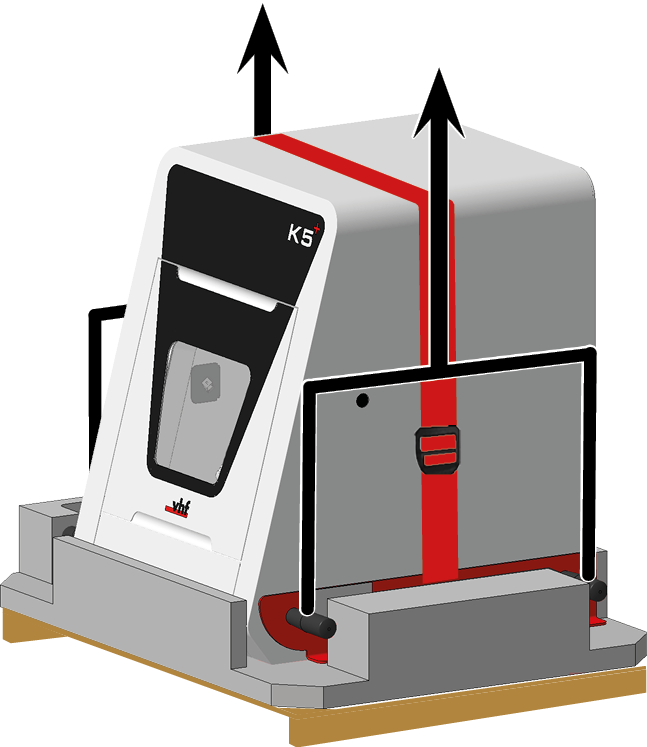

  9. Afferrare le maniglie dell'ausilio di trasporto. Per il sollevamento della macchina, utilizzare un numero di persone pari a quello previsto dalla legge.

  10. Posizionare la macchina su una superficie in grado di sostenerne il peso.

  11. AVVISO! Assicurarsi che le seguenti distanze di sicurezza siano sempre rispettate.

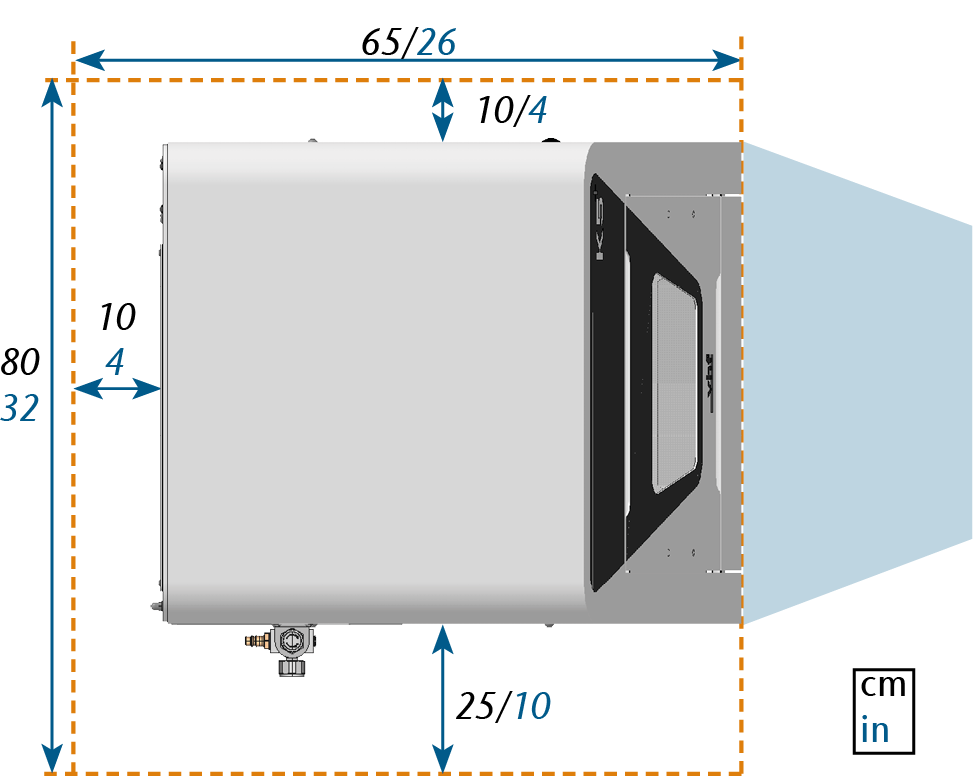

    Vista dall'alto

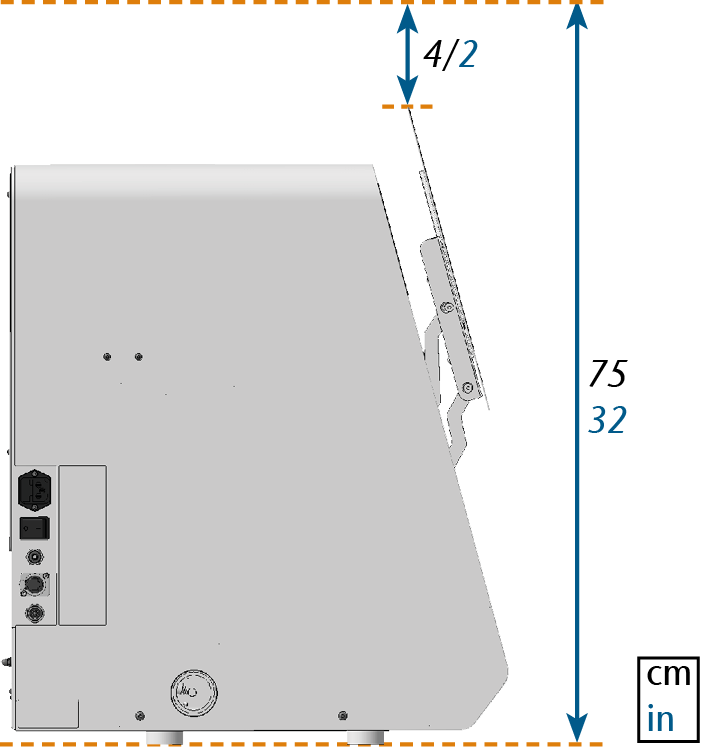

    Vista laterale



    Vista dall'alto

    Area blu: area di lavoro

    Vista laterale



  12. Sganciare la cinghia (contrassegnata in arancione) utilizzando la fibbia. Rimuovere la cinghia.

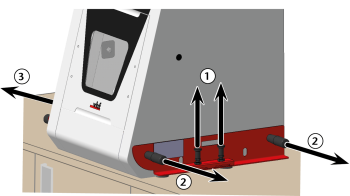

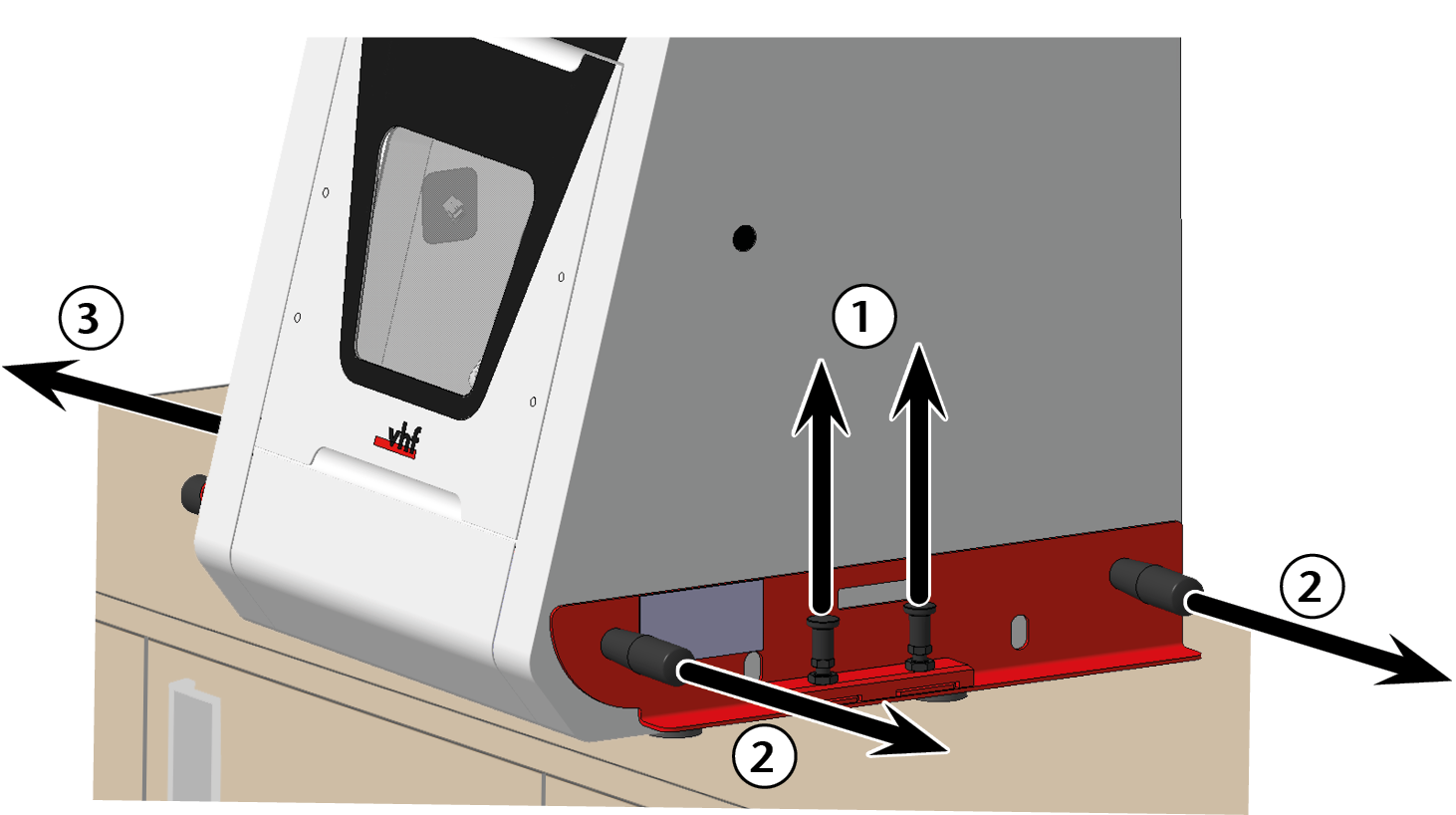

  13. Tirare i due bulloni di bloccaggio verso l'alto, quindi rimuovere l'ausilio di trasporto.

  14. Rimuovere il pannello di copertura.

  15. conservare tutte le parti del fermo per il trasporto e il kit di imballaggio per eventuali spedizioni di assistenza.

Qual è il prossimo passo?

Se si desidera procedere direttamente all'installazione:

Verifica della dotazione

Se si desidera avere dapprima una panoramica della macchina:

Panoramica macchina
