Si applica a: E5

Prima messa in funzione

Guardare il video

Video YouTube – Quando si visualizza questo video, i dati personali vengono inviati a YouTube, LLC, USA. Informativa sulla privacy

Le fasi di installazione fino al funzionamento sono:

→

→

→

Passaggio 1: Avvio della macchina

ATTENZIONE

Rischio di cortocircuito se la macchina è troppo fredda

Se la macchina viene trasportata da un ambiente freddo ad un ambiente più caldo, potrebbe verificarsi un cortocircuito causato dalla condensa.

  • Prima di accendere la macchina dopo il trasporto:
  • L’aria ambientale deve presentare la temperatura ammissibile.
  • La macchina deve avere la stessa temperatura dell’aria ambientale. Per stabilire queste condizioni occorreranno almeno 48 ore.
  • La macchina è completamente asciutta.

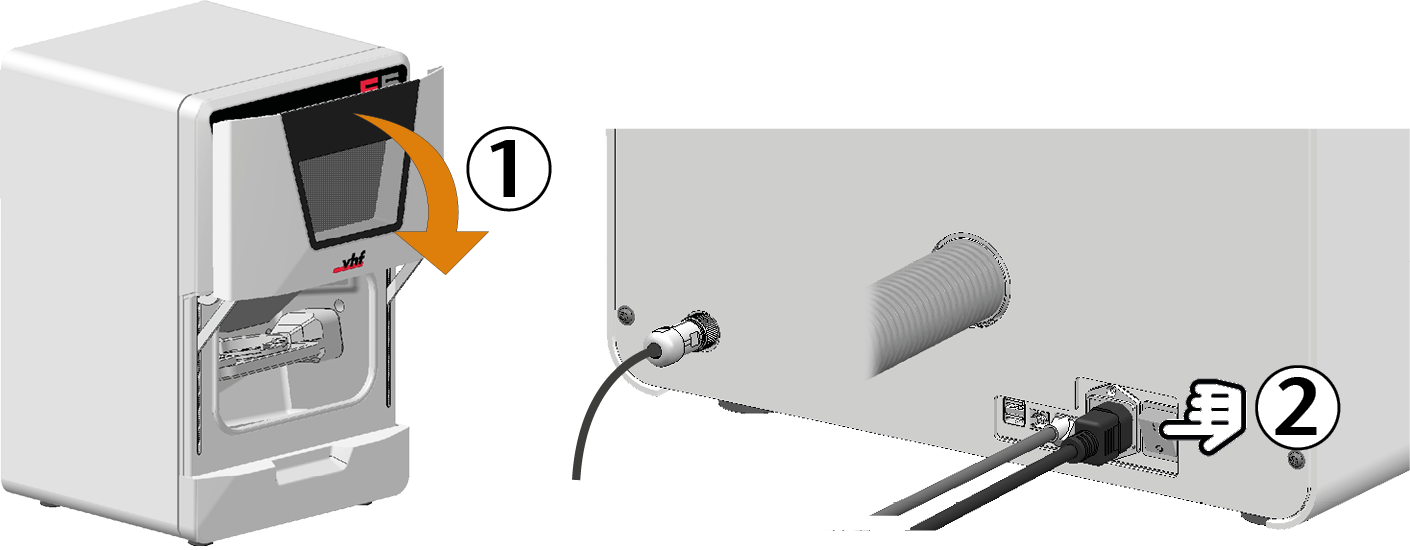

  1. Chiudere lo sportello del vano di lavoro.

  2. Accendere la macchina con l’interruttore di alimentazione principale.

    3. Si accende l’illuminazione del vano di lavoro. La macchina esegue il referenziamento.



Passaggio 2: Configurare la connessione software alla macchina

(missing or bad snippet)

Installazione e configurazione di Interfaccia CNC

  1. Avviare il computer CAMChiuso Il computer collegato alla macchina e che esegue dentalcam e dentalcnc..

  2. Installare la versione più recente di dentalcam e dentalcnc rilasciata per la macchina.

    • Selezionare New (nuovo) come tipo di installazione.

    • Selezionare il modello di macchina corretto.

    Tutte le informazioni sulla nuova installazione: Installazione di dentalcam e dentalcnc

    • È successo quanto segue:

      1. Nel corso dell'installazione, viene installato Interfaccia CNC . Interfaccia CNC stabilisce la connessione tra la macchina e dentalcnc .

      2. L'icona Interfaccia CNCviene visualizzata nell'area di notifica della barra delle applicazioni sul lato destro della barra delle applicazioni di Windows. Interfaccia CNC si avvierà in background a ogni avvio di Windows.



  3. Selezionare l'icona Interfaccia CNCnell'area di notifica della barra delle applicazioni:

    Se l’icona non viene visualizzata nella posizione indicata sopra , aprire le icone raggruppate con l’icona della freccia verso l'alto (contrassegnata in arancione).



  4. Si apre la finestra Interfaccia CNC.



  5. Se si desidera cambiare la lingua, procedere come segue:

    1. Selezionare l'icona seguente a destra nella riga del titolo della finestra:

    2. Selezionare la voce desiderata dall'elenco a discesa superiore.

    3. Salvare l'immissione con la seguente icona:

  6. Creare una nuova connessione utilizzando la seguente icona:

    • Viene visualizzata la vista Configurazione connessione.



  7. Nel campo d’immissione Denominazione immettere una denominazione per identificare la connessione.

  8. Selezionare l'opzione Connessione automatica.

  9. Selezionare la porta COM memorizzata dall'elenco a discesa Nome porta .

    Esempio: COM105

  10. Selezionare la macchina da connettere dall'elenco a discesa Macchina.

    Le immissioni sono strutturate come segue: <Modello macchina>ID<Numero di serie> (<Indirizzo IP>)

    Esempio: FOX-I E5ID300000000 (10.0.21.33)

    • E5 è il modello di macchina

    • 300000000 è il numero di serie

    • 10.0.21.33 è l'indirizzo IP

    Connessione completamente configurata con denominazione univoca (ad esempio, numero di serie)

  11. Se la macchina non viene visualizzata, verificare quanto segue:

  12. Salvare l'immissione con la seguente icona:

    • La connessione impostata viene visualizzata nella Panoramica connessioni. Il punto verde indica una connessione riuscita.

      Una connessione riuscita

      Se la connessione viene interrotta, l'indicazione passa al colore rosso. Interfaccia CNC tenta periodicamente di ristabilire la connessione.

      Un'interruzione della connessione può avere le seguenti cause:

  13. Se Interfaccia CNC indica la presenza di un aggiornamento, selezionare la seguente icona:



    • Interfaccia CNC aggiorna la macchina.

  14. Ridurre la finestra Interfaccia CNC con la seguente icona:

  15. Avviare dentalcnc.

  16. Aprire le impostazioni dell'applicazione dentalcnc con la seguente icona nella barra delle icone principale:

  17. Aprire le Impostazioni generali con la seguente icona nella barra delle icone locale:

  18. Selezionare l’icona seguente accanto al campo di immissione Numero porta:

    19.

    • Se dentalcnc è in grado di determinare il numero della porta, questo viene visualizzato nel campo di immissione Numero porta. La macchina esegue il referenziamento.

  19. Se lo sportello del vano di lavoro era aperto durante il passaggio precedente, chiuderlo. Se la macchina non esegue il riferimento, uscire da dentalcnc e riavviare l’applicazione.

Controllare la connessione e modificare le impostazioni di connessione

  1. Aprire l'area di notifica della barra degli strumenti selezionando la freccia Su (contrassegnata in arancione) sul lato destro della barra degli strumenti di Windows.

      2. Esempio: Punto rosso per connessione non riuscita

  2. Selezionare l'icona Interfaccia CNC:

    • Si apre la finestra Interfaccia CNC.

  3. Spostare il puntatore del mouse sulla voce nella panoramica e selezionare il seguente simbolo:

Passaggio 3: Rimozione del fermo mandrino

Il fermo mandrino (contrassegnato in arancione) si trova nel portapezzi.



  1. ATTENZIONE!Indossare i guanti.

  2. Aprire lo sportello del vano di lavoro.

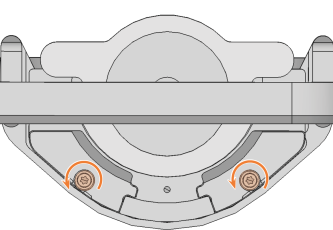

  3. Allentare le 2 viti di fissaggio sul portapezzi, senza ruotarle ed estrarle.

  4. Rimuovere il fermo mandrino dal portapezzi.

    5.





Passaggio 4: Funzionamento del mandrino a caldo

Qual è il prossimo passo?

Se si desidera creare un job in dentalcam:

Flusso di lavoro di base

Se si desidera montare i pezzi grezzi:

Montaggio e rimozione dei pezzi grezzi
