Panoramica macchina

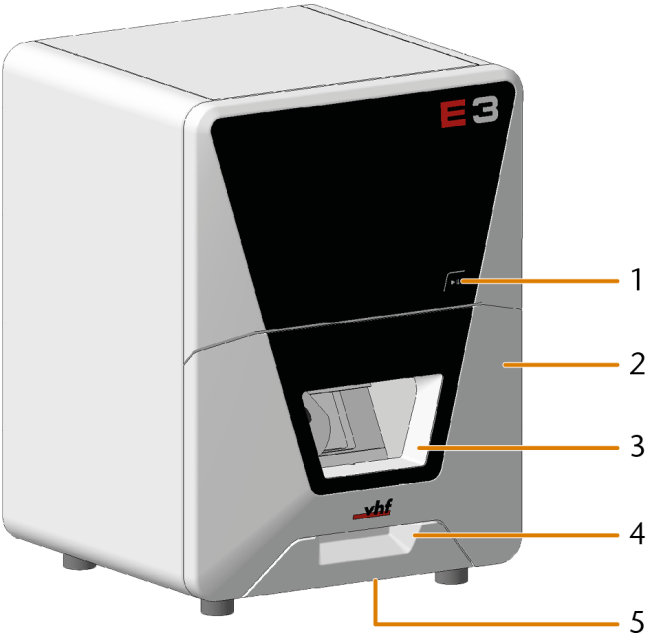

Lato anteriore della macchina

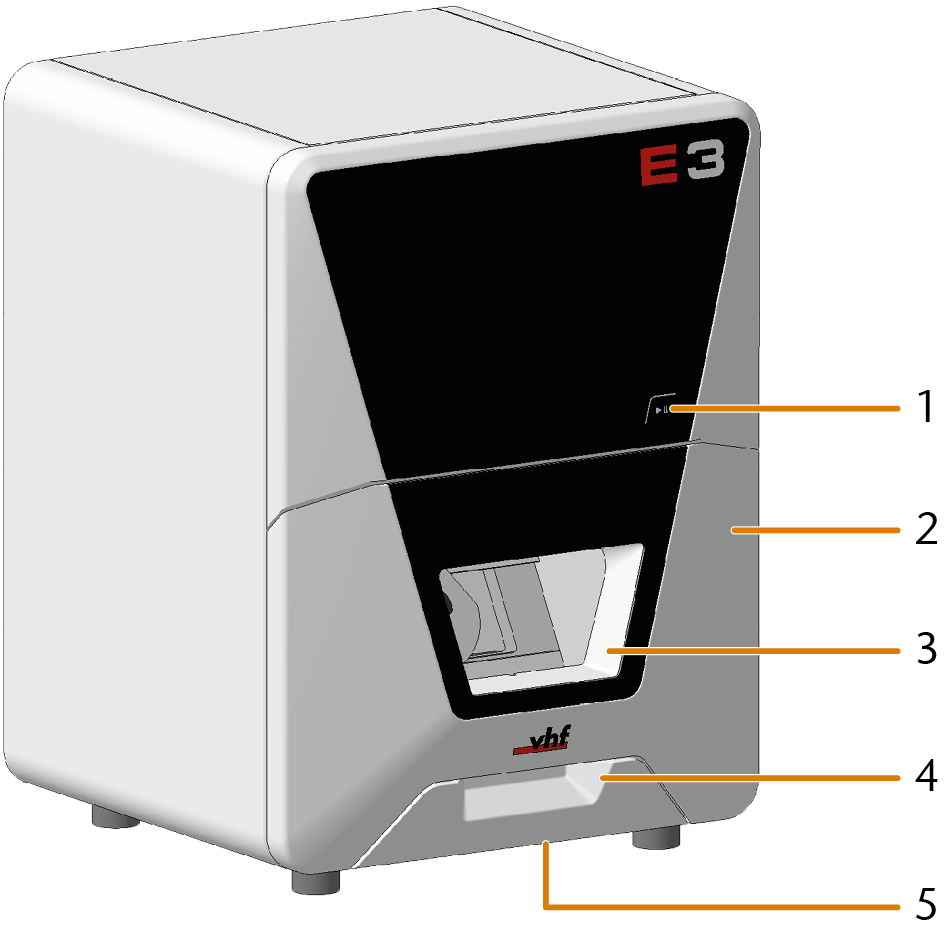

  1. Tasto Start

    Tasto Start

  2. Sportello del vano di lavoro

    Sportello del vano di lavoro

  3. Finestra d’ispezione del vano di lavoro

    Pulizia settimanale del vano di lavoro

  4. Incavo di presa dello sportello del vano di lavoro

  5. Contenitore per trucioli

    Pulizia settimanale del vano di lavoro

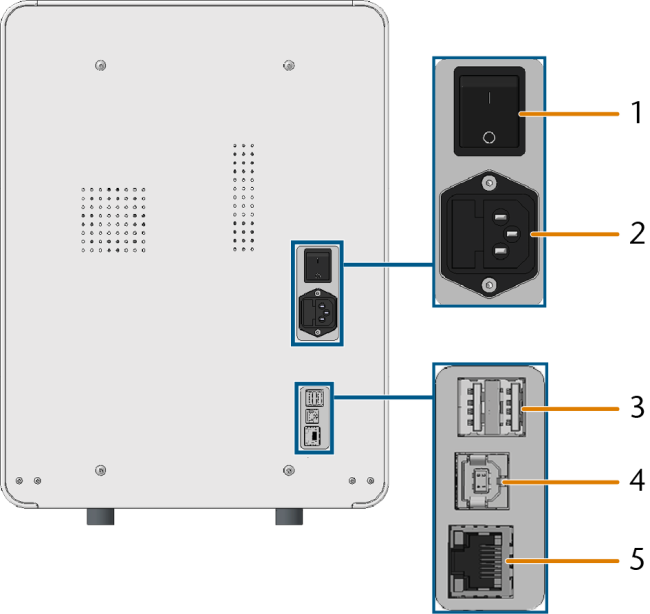

Lato posteriore della macchina

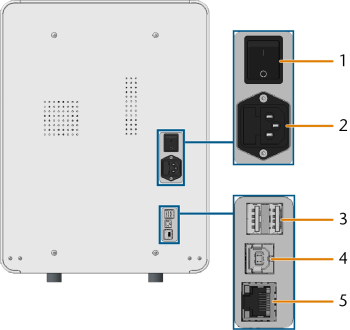

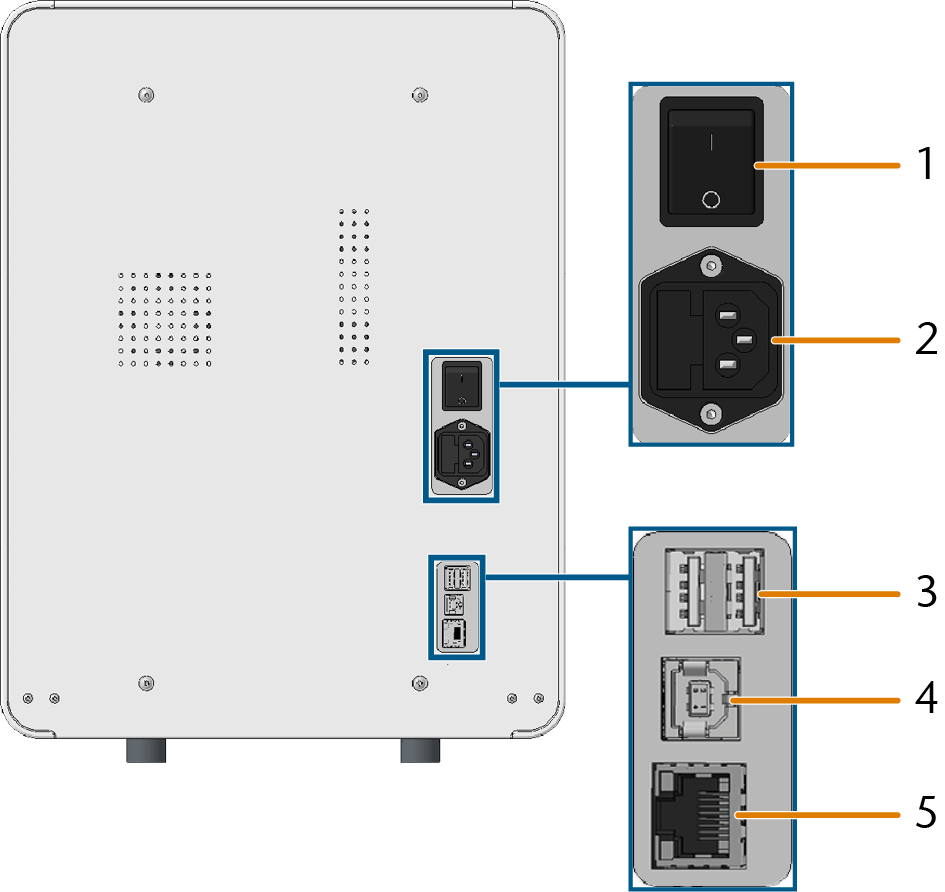

  1. Interruttore principale

    Prima messa in funzione

  2. Connessione di alimentazione incluso fusibile in vetro T6,3A L250V

    Connessione elettrica

  3. 2 x Porta USB 2.0 Tipo A (per estensioni future)

  4. 1 x Porta USB 2.0 Tipo B (per estensioni future)

  5. Porta di rete (Ethernet RJ-45)

    Collegamento del computer CAM

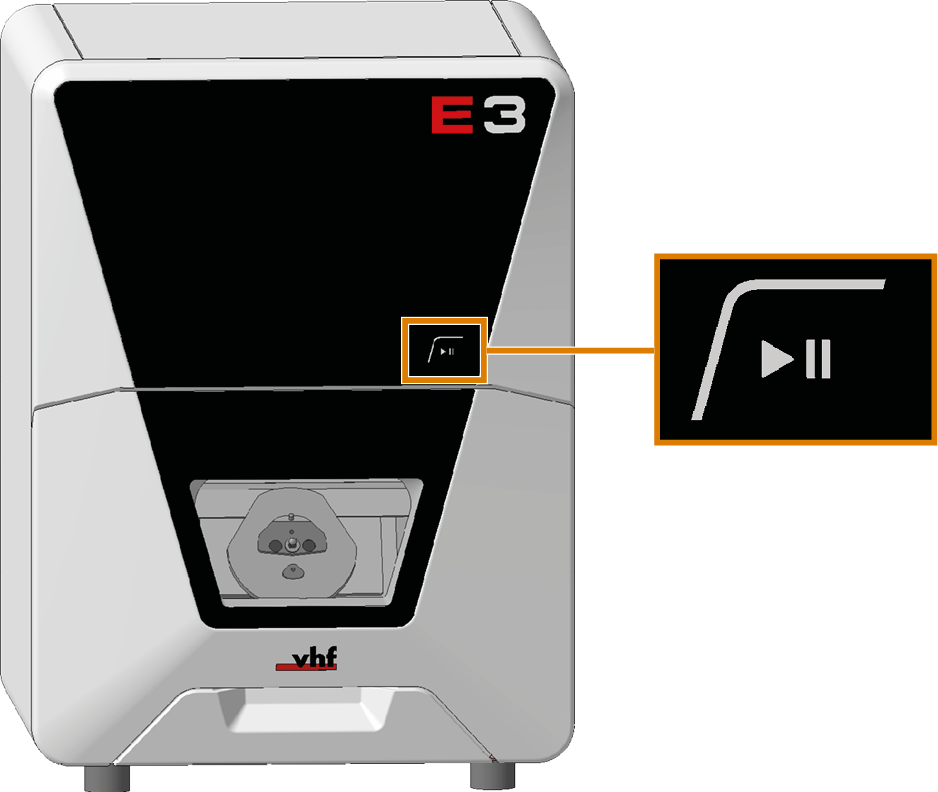

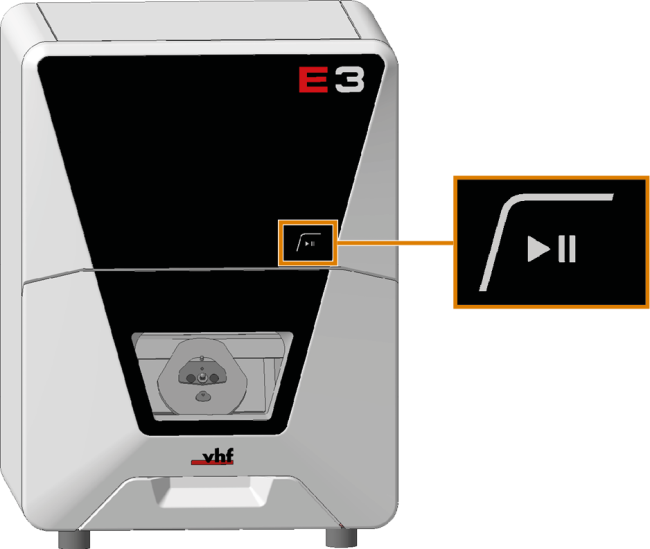

Tasto Start



Il tasto Start serve ad avviare e interrompere un job.

  • Per premere il tasto Start, posizionare un dito su di esso.

    Non premere il pulsante.

Avvio di job

Interruzione e proseguimento della lavorazione

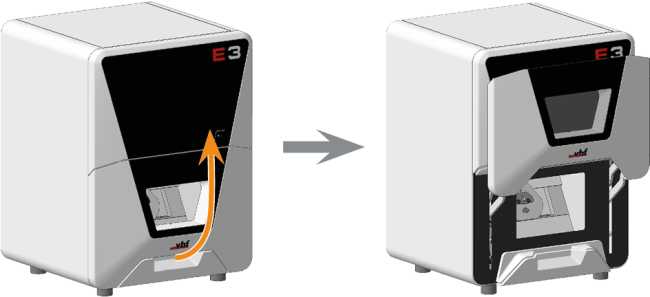

Sportello del vano di lavoro

Lo sportello del vano di lavoro chiude il vano di lavoro e protegge l’operatore da lesioni durante il funzionamento. È possibile aprire e chiudere lo sportello del vano di lavoro manualmente.

Non è possibile aprire lo sportello quando la macchina è spenta o mentre gli assi si stanno muovendo.

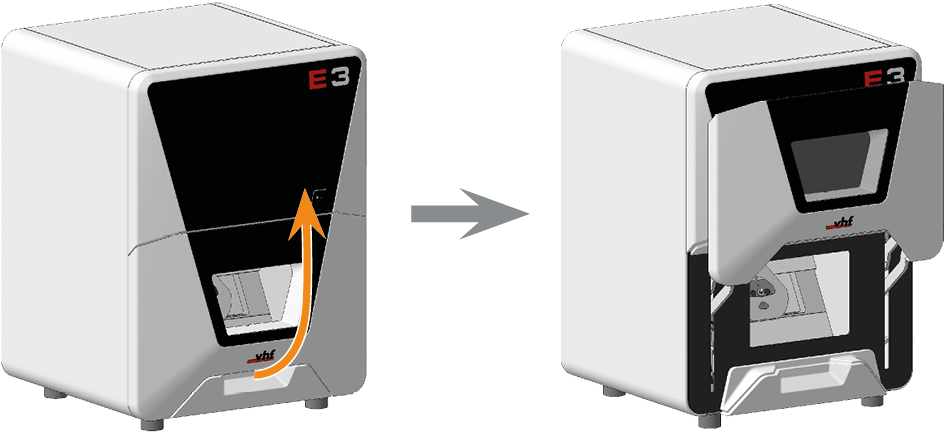

  • Per aprire o chiudere lo sportello del vano di lavoro, tirarlo verso l’alto o spingerlo verso il basso con la mano. Utilizzare l’impugnatura rientrata dello sportello.

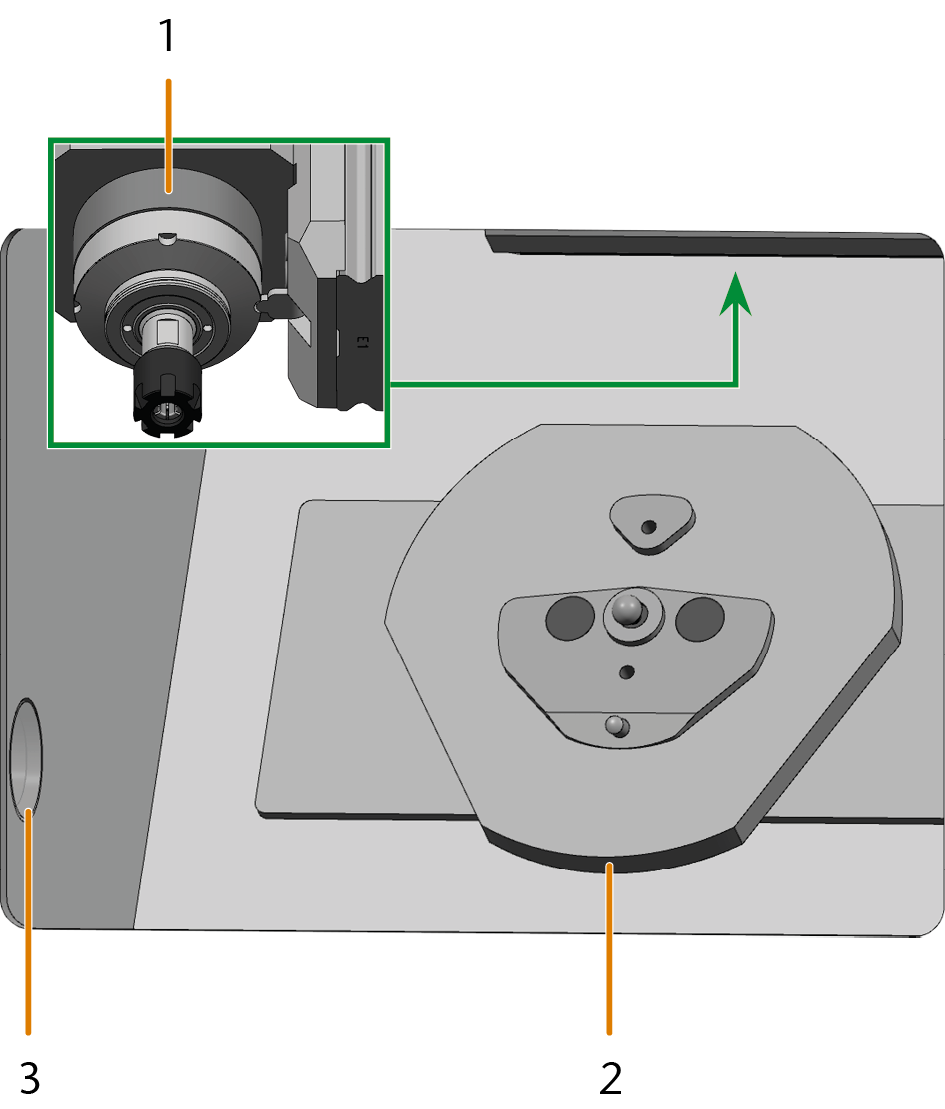

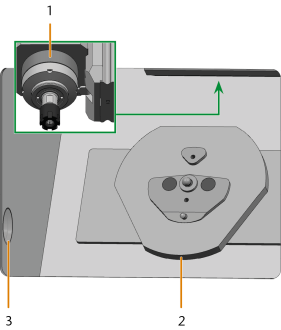

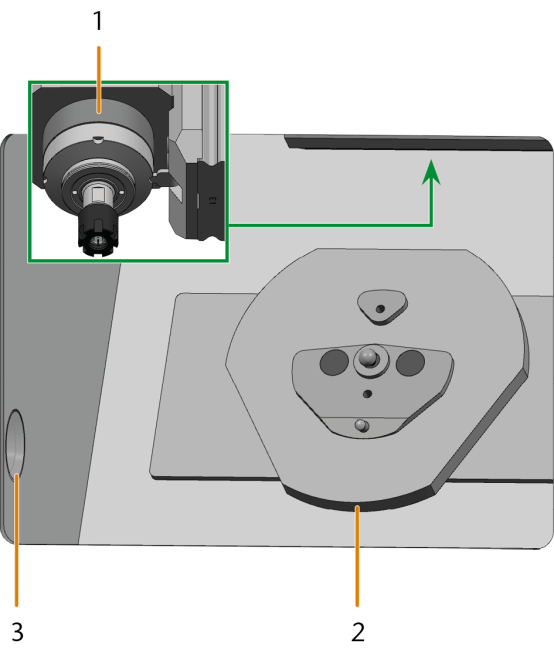

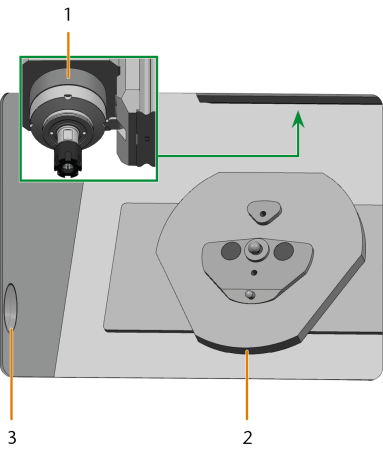

Vano di lavoro

Nel vano di lavoro è possibile inserire pezzi grezzi e utensili. È qui che i pezzi grezzi vengono lavorati.

  1. Mandrino con pinza di serraggio per il prelievo degli utensili

    Inserimento e sostituzione di utensili

  2. Portapezzi

    Montaggio e rimozione dei pezzi grezzi

  3. LED per l’illuminazione del vano di lavoro

Colori dell’illuminazione vano di lavoro

Colore

Stato

Sportello del vano di lavoro

Verde

La macchina è pronta per l’uso.

sbloccato

Bianco

La macchina è pronta per l’uso.

sbloccato

Azzurro

La macchina è in funzione.

bloccato

Rosso

Anomalia nella macchina.

bloccato

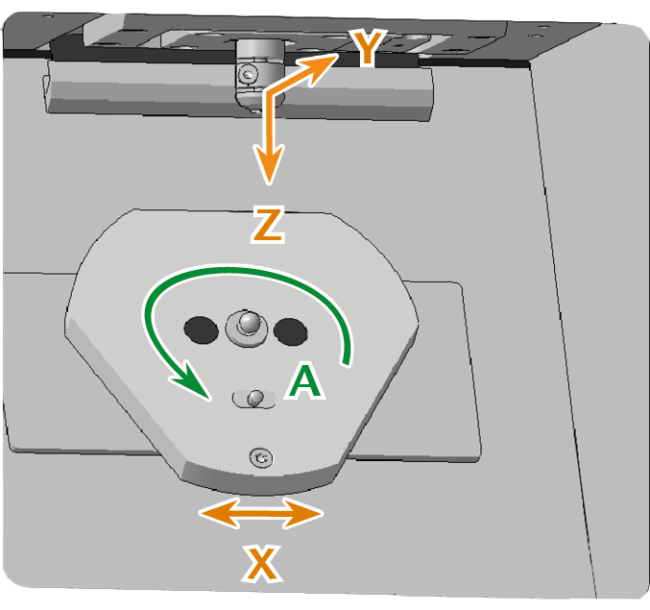

Assi

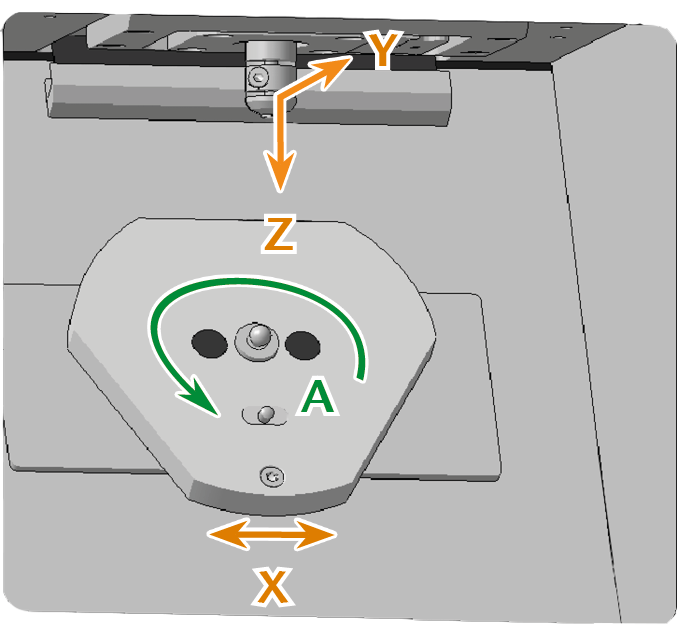

Questa macchina ha4 assi: 3 assi lineari e 1 asse rotante.

Targhetta di identificazione e numero di serie

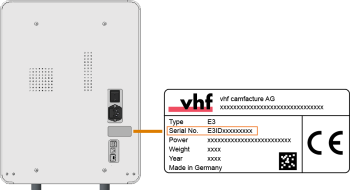

La targhetta identificativa della macchina contiene dati anagrafici tra cui il numero di serie. È possibile trovare la targhetta identificativa e il numero di serie della macchina qui:

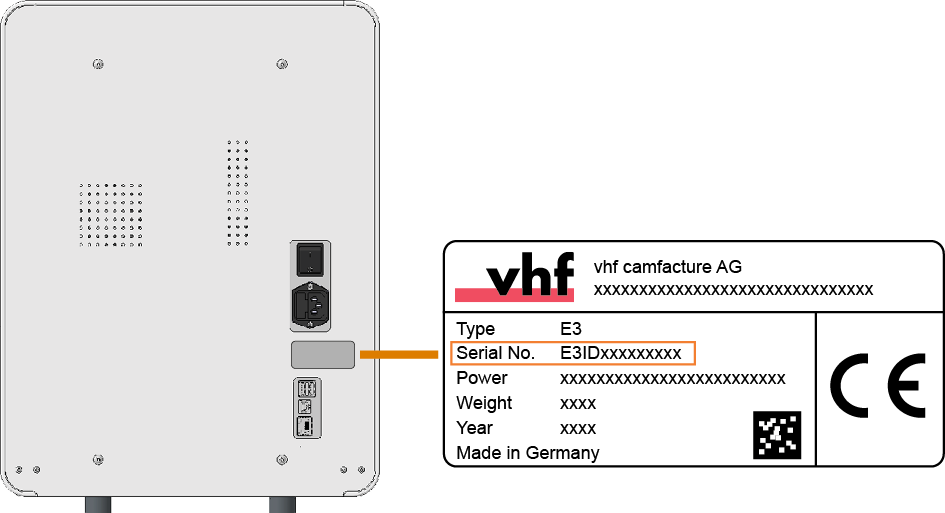

Numero di serie sulla targhetta identificativa (contrassegnato in arancione); illustrazione verosimile
