Vérification de la qualité de fabrication dans l'affichage des matières résiduelles

Dans l’affichage des matières résiduelles, vous vérifiez le degré d’écart entre les données d’objet d’origine et les données de tâche calculées à partir de celles-ci. Cela vous permet d'évaluer la qualité attendue avant la fabrication.

Condition préalable dentalcam a intégralement calculé les objets d'une pièce brute.

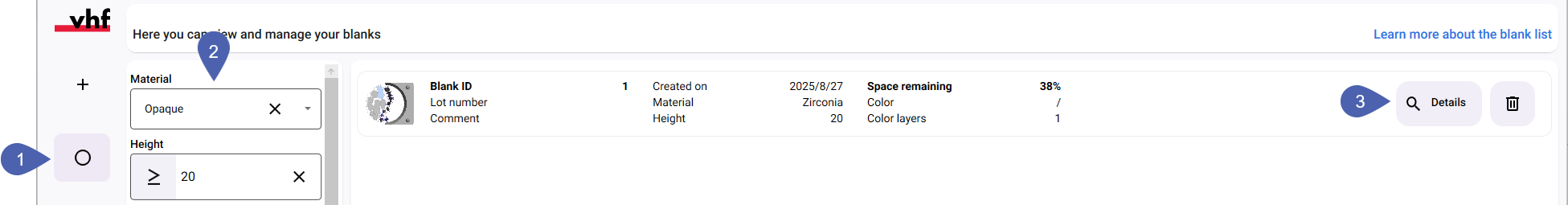

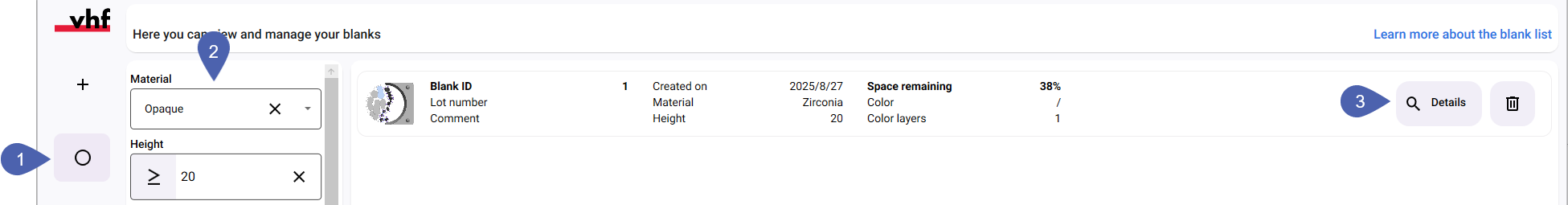

  1. Sélectionnez le symbole suivant dans la barre de symboles principale :

  2. (Facultatif) Filtrez la liste des pièces brutes à l'aide des paramètres de filtrage situés dans la colonne de gauche.

  3. Sélectionnez Détails pour la pièce brute contenant les objets à vérifier.



    • La vue Détails de la pièce brute s'ouvre.

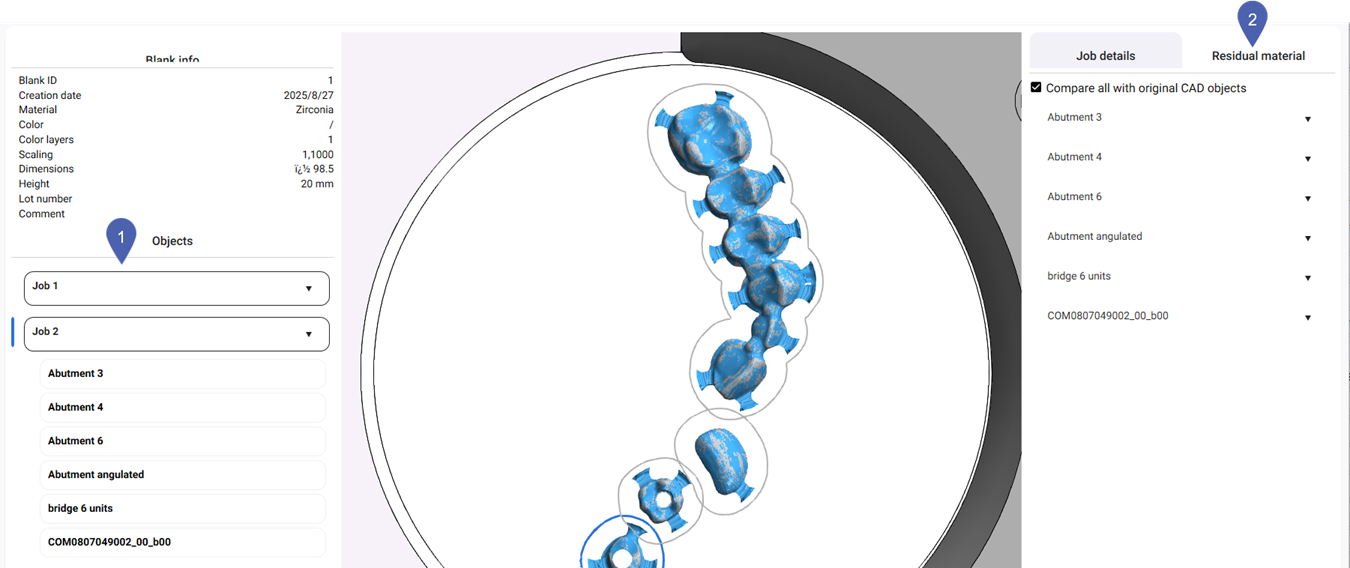

  4. Si vous avez calculé plusieurs tâches à partir de la pièce brute : Dans la section Objets, développez la tâche pour laquelle les objets à vérifier ont été calculés.



  5. Passez à l'onglet Matières résiduelles.



    • dentalcam affiche tous les objets calculés de la tâche.

  6. Vérifiez s’il y a de légers écarts à la surface.

    • La légende dans le coin supérieur gauche de l’affichage de la pièce brute montre différentes couleurs et les valeurs des écarts qu’elles représentent.

    • Les couleurs de surface des objets indiquent le degré d’écart.

    7.

  7. (Facultatif) Pour effectuer une comparaison approximative avec les modèles CAO d’origine, activez le bouton Les comparer tous avec les objets CAO d’origine.

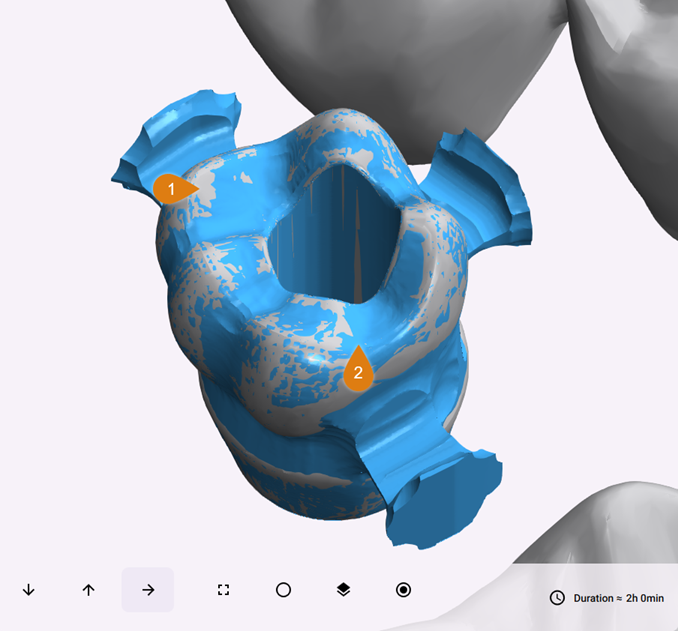

    • Si cette option est activée, dentalcam place le modèle CAO d'origine en beige par-dessus l'objet calculé en bleu. Les zones beiges affichent les écarts entre le dessin d'origine et l'objet calculé.



    1

    Surface du modèle CAO d'origine

    2

    Surface de l'objet calculé

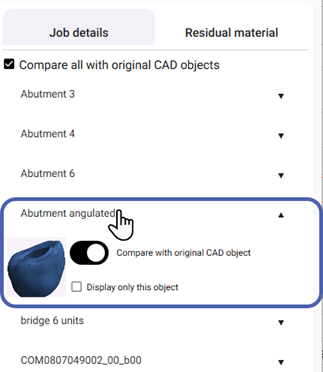

  8. Pour régler la perspective sur un objet donné ou activer pour cela la comparaison avec le modèle CAO de manière ciblée :

    1. Dans l’onglet Matière résiduelle, sélectionnez l’objet souhaité.

    2. Modifiez les options affichées.

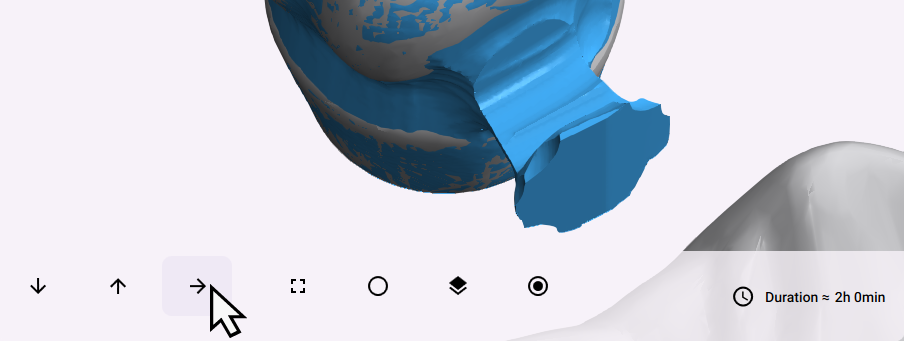

  9. Utilisez la barre d'outils située sous l'affichage de la pièce brute pour masquer certains éléments et examiner les objets sous l'angle souhaité.



  10. Cliquez sur dans la barre de titre pour revenir à la vue précédente.
