Code d'erreur -1001 ou -3001 – Erreur lors du chargement de la pièce brute

Le chariot et le rabat du changeur de pièces brutes sont-ils bloqués ?

1. Abra la puerta de la cámara de trabajo.
2. Abra la puerta del almacén de piezas en bruto.
3. Vérifiez s'il y a des objets qui empêchent l'ouverture et/ou la fermeture du rabat du changeur (marqué en orange).

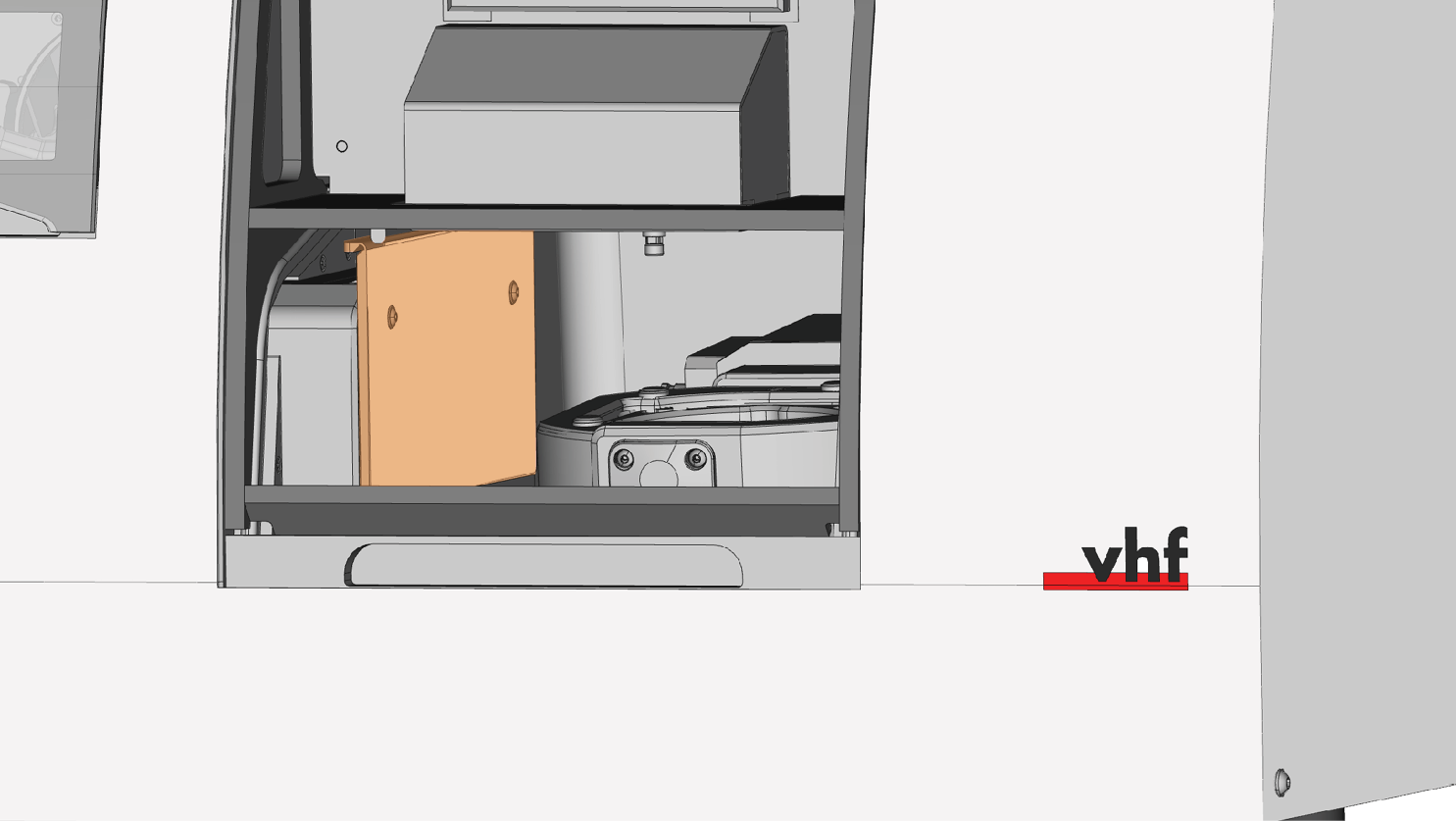

Tapa del cambiador de piezas en bruto (marqué en orange)

4. Vérifiez s'il y a des objets dans la course du chariot dans la chambre de travail et le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

La pièce brute qui a causé l'erreur lors du chargement a-t-elle été correctement montée sur le cadre à pièces brutes ?

Comment vérifier ?

• Vérifiez que la pièce brute a été montée sur le cadre de pièces brutes conformément au mode d’emploi de la machine. Voir ‘Utilizar el cambiador de piezas en bruto’.

La chambre de travail est-elle sale ?

Le nettoyage de la plaque de dégagement ou des boulons de dégagement résout-il le problème ?

S2 et S5 utilisent des mécanismes différents pour libérer les cadres de pièces brutes lors du chargement et du déchargement.

• S2 1 x Plaque de dégagement
• S5 4 x Boulon de dégagement

Comment vérifier ?

S2

1. Nettoyez la plaque de dégagement.  S2 : Limpieza de la placa de liberación del cambiador de piezas en bruto

N’oubliez pas de fixer les rondelles lorsque vous réinsérez la plaque de recouvrement.

2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.

S5

1. Cierre la puerta de la cámara de trabajo.
2. Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.
• Le rabat du changeur de pièces brutes s'ouvre et les 4 boulons se déplacent vers le haut.
3. Abra la puerta de la cámara de trabajo.
4. Nettoyez les éléments suivants :
   • Les deux côtés du clapet du changeur de pièces brutes (marqué en orange)
   • La surface inférieure entre la chambre de travail et le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. (marquée en vert)
   • Les 4 boulons de dégagement (marqués en jaune)

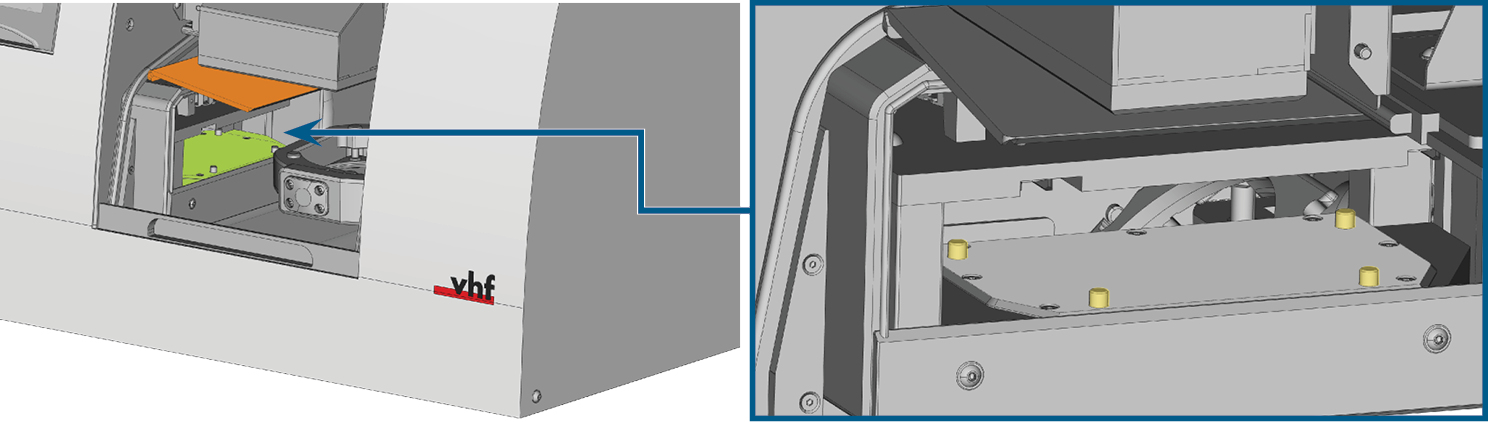

Le rabat du changeur de pièces brutes (marqué en orange), la surface inférieure (marquée en vert), les 4 boulons de dégagement (marqués en jaune)

5. Cierre la puerta de la cámara de trabajo.
6. Confirmez le message dans dentalcnc.
• Les boulons de dégagement se déplacent vers le bas et le rabat du changeur de pièces brutes se ferme.
7. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.
8. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
9. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Le mécanisme du rabat du changeur de pièces brutes est-il endommagé ?

Comment vérifier ?

1. Cierre la puerta de la cámara de trabajo.
2. Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.
• Le rabat du changeur de pièces brutes s'ouvre.
3. Débranchez la machine de l'alimentation externe en air comprimé.
• Le rabat du changeur de pièces brutes se ferme lentement. Il reste un petit vide. Esto no significa que haya un fallo.
4. Abra la puerta de la cámara de trabajo.
5. Ouvrez le rabat du changeur de pièces brutes (marqué en orange) en appuyant sur le côté supérieur avec votre doigt [1] et en tirant sur le côté inférieur avec votre pouce [2].

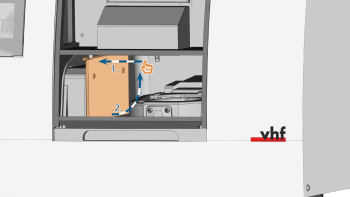

Ouverture manuelle du rabat du changeur de pièces brutes (marqué en orange)

6. Ouvrez et fermez complètement le rabat du changeur de pièces brutes avec votre main plusieurs fois.
• Le rabat s'ouvre et se ferme en douceur.
7. Fermez le rabat du changeur de pièces brutes.
8. Cierre la puerta de la cámara de trabajo.
ATTENTION

Risque de blessure causé par le rabat du changeur de pièces brutes à déplacement rapide

Si la porte de la chambre de travail n’est pas fermée maintenant, le clapet de changeur de pièces brutes peut vous toucher et vous blesser.

9. Branchez la machine à l'alimentation externe en air comprimé.
• Le rabat du changeur de pièces brutes s'ouvre.
10. Confirmez le message dans dentalcnc.
• Le clapet du changeur de pièces brutes se ferme.
11. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.

Pouvez-vous pousser vers le bas les boulons de dégagement du support de pièces brutes ?

Comment vérifier ?

1. Abra la puerta de la cámara de trabajo.
2. Repérez les 4 boulons de dégagement (marqués en orange) dans le support de pièces brutes.

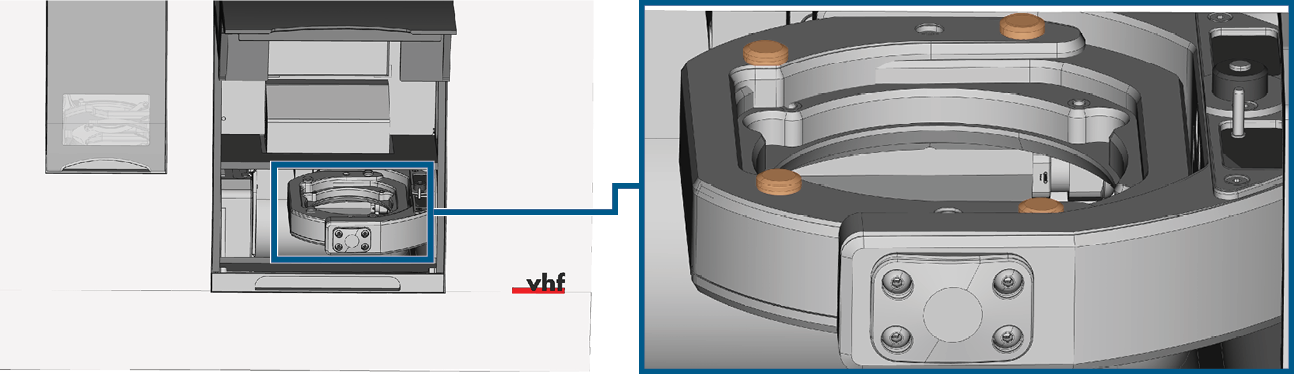

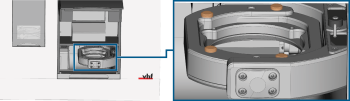

Boulons de dégagement (marqué en orange) ; vue de dessus

3. Poussez un à un les 4 boulons de dégagement (marqués en orange) vers le bas avec votre doigt.

Vous devez appliquer une force importante à cette fin.

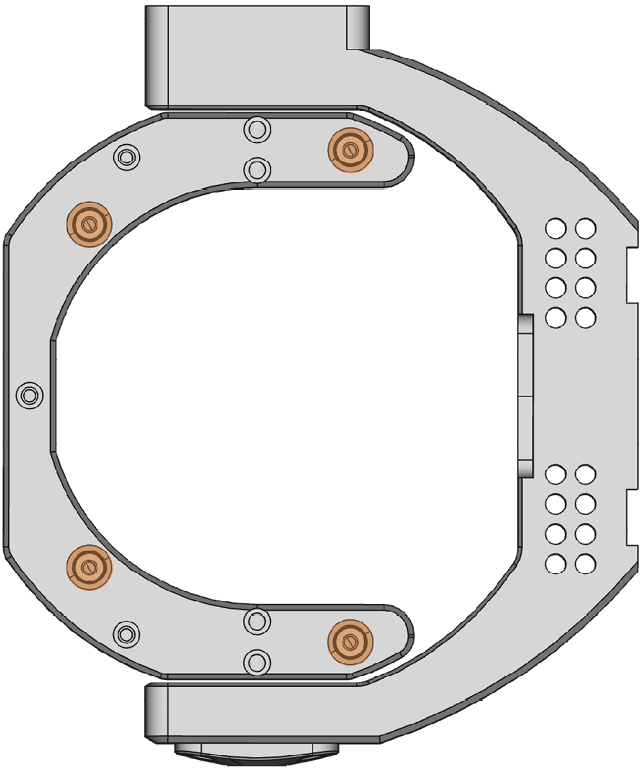

boulon de dégagement (marqué en orange) ; Vue du bas

Recommandation

1. Retirez tous les objets qui bloquent le changeur de pièces brutes.
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
3. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

1. Montez correctement la pièce brute sur le cadre à pièces brutes. Voir ‘Utilizar el cambiador de piezas en bruto’.
2. Vérifiez si les pièces brutes du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. sont mal fixées.
3. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
4. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

1. Nettoyez la chambre de travail. Voir ‘Limpieza de la cámara de trabajo’.
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.

Recommandation

• Relancez la tâche.

Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

Les interrupteurs de fin de course du changeur de pièces brutes et les moteurs du chariot de pièces brutes doivent être vérifiés pour voir s'ils sont endommagés.

• Contactar con el servicio de atención al cliente.
