Code d'erreur -1101 ou -3101 – Erreur lors du chargement de la pièce brute

La pièce brute est-elle correctement montée dans le magasin de pièces brutes ?

Comment vérifier ?

1. Abra el compartimento combinado.
2. Vérifiez si la pièce brute en position de chargement est correctement montée. Voir ‘Fijar discos y portabloques en el almacén de piezas en bruto’.

La position de chargement (marqué en orange)

Le diamètre du disque était-il trop grand ?

Comment vérifier ?

1. Abra el compartimento combinado.
2. Retirez le disque de la position de chargement.


La position de chargement (marqué en orange)

3. Vérifiez si le diamètre du disque est trop grand. Voir ‘Datos técnicos’.

Pouvez-vous charger des pièces brutes de tous les autres emplacements de magasins de pièces brutes ?

Comment vérifier ?

1. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.

Le diamètre du disque était-il trop grand ?

Comment vérifier ?

1. Abra el compartimento combinado.
2. Retirez le disque de la position de chargement.


La position de chargement (marqué en orange)

3. Vérifiez si le diamètre du disque est trop grand. Voir ‘Datos técnicos’.

Le magasin de pièces brutes est-il souillé ?

La pince à pièce brute est-elle complètement ouverte ?

• Comparez l'état de la pince à pièce brute (marqué en orange) dans le compartiment multifonction à la figure suivante :

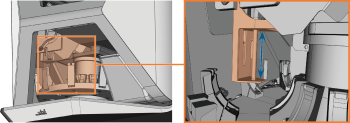

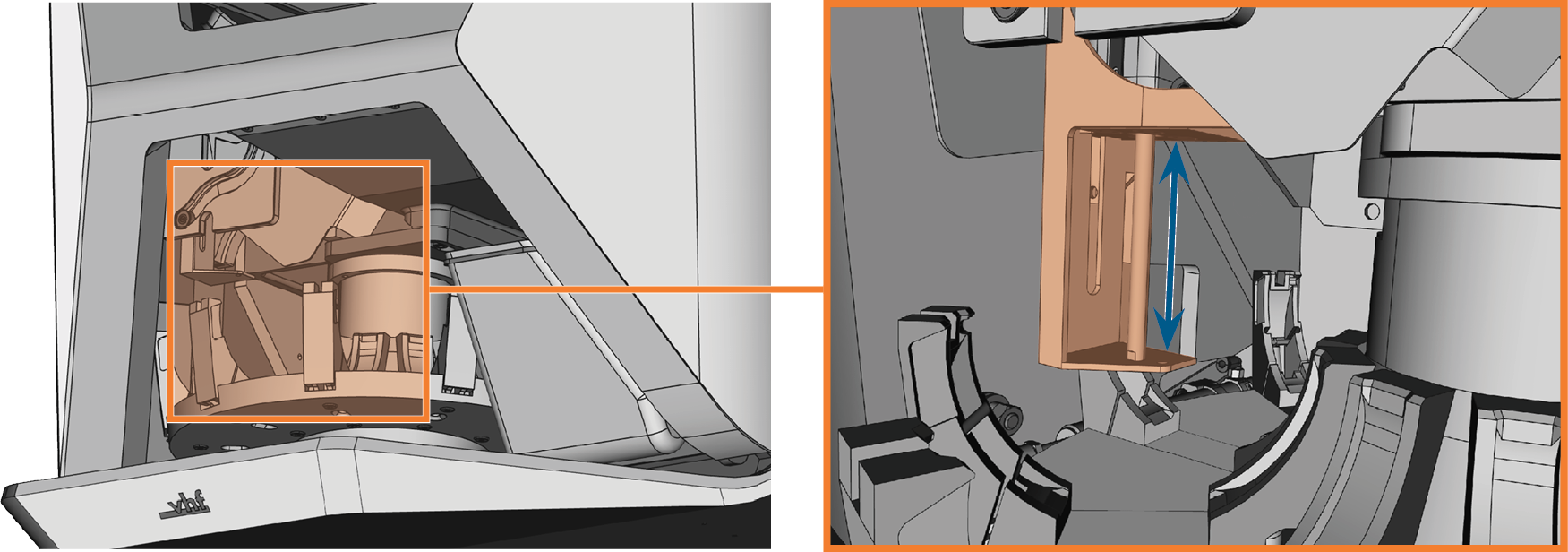

La pince à pièce brute étendue (marqué en orange) dans le compartiment multifonction

Vous pouvez également voir la pince à pièce brute entièrement étendue dans la vidéo suivante :

La pince à pièce brute a-t-elle bougé lentement ?

L'interrupteur ou le capteur de fin de course correspondant envoie-t-il maintenant un signal ?

1. Lancez dentalcnc.
2. Ouvrez les Paramètres de l'application dentalcnc. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
3. Ouvrez la fenêtre Entretien de la machine. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes inférieure :
4. Vérifiez que l'icône inférieure étiquetée 10 dans la colonne DG est en surbrillance.

Icône à mettre en surbrillance (marqué en orange)

La pince à pièce brute est-elle ouverte et/ou sale ?

Comment vérifier ?

1. Abra el compartimento combinado.
2. Si la pince à pièce brute ne se trouve pas dans le compartiment multifonction, regardez à travers le compartiment multifonction vers la pince à pièce brute.

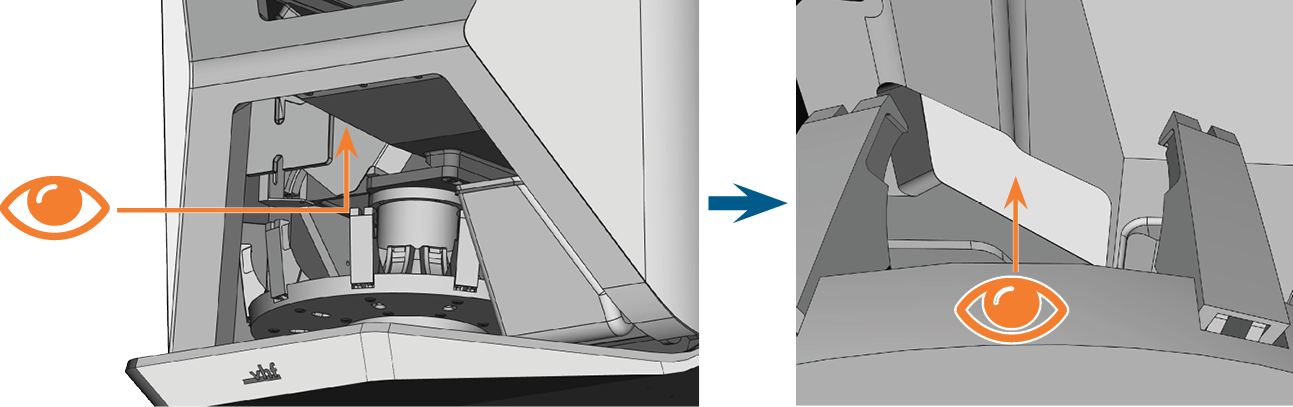

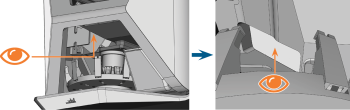

Vérification de la pince à pièce brute à travers le compartiment multifonction

3. Vérifiez s'il y a un petit espace régulier entre les 2 sangles de maintien sur toute la longueur de la pince à pièce brute.

gauche: Vue latérale de la pince à pièces brutes ; droite : Espace entre les sangles de serrage
1. Première sangle de serrage (marqué en orange)
2. Deuxième sangle de serrage
• S'il y a un petit espace entre les 2 sangles de serrage sur toute la longueur de la pince à pièce brute, la pince à pièce brute est ouverte.
4. Vérifiez s'il y a des débris d'usinage entre les sangles de serrage.

Pouvez-vous ouvrir et fermer correctement tous les leviers de serrage et les supports de pièces brutes sont-ils propres ?

Comment vérifier ?

1. Ouvrez et fermez tous les leviers de serrage.




2. Vérifiez soigneusement que tous les supports de pièces brutes ne sont pas encrassés.

Les pièces brutes peuvent-elles être correctement déchargées dans le magasin de pièces brutes ? La pince à pièces brutes enserre-t-elle correctement la pièce brute ?

Comment vérifier ?

1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.

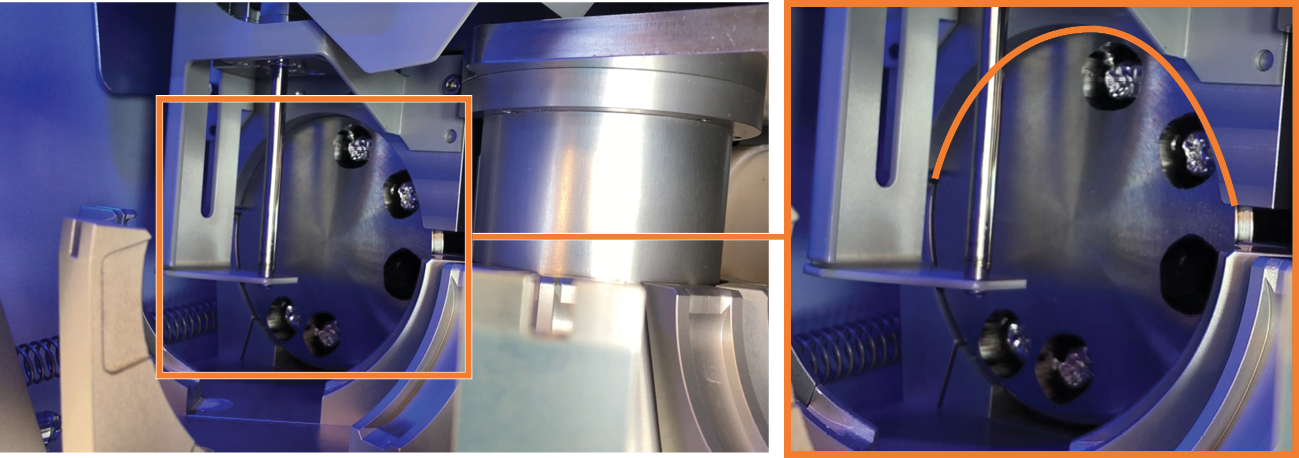

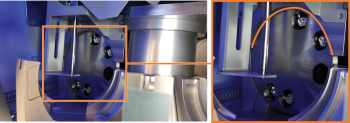

Pièce brute correctement enserrée ; zones à tester marquées en orange

Recommandation

1. Désormais, montez toujours correctement les pièces brutes dans le magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
3. Si le test du changeur de pièces brutes a réussi : Relancez la tâche.
4. Si le test n'a pas réussi : Sélectionnez Le problème persiste.

Recommandation

1. Abra el compartimento combinado.
2. Retirez du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. tous les disques dont le diamètre est trop grand.
3. N'utilisez que des disques ayant le bon diamètre.
4. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
5. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

• Relancez la tâche.

Recommandation

1. Abra el compartimento combinado.
2. Retirez du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. tous les disques dont le diamètre est trop grand.
3. N'utilisez que des disques ayant le bon diamètre.
4. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
5. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

1. Nettoyez le compartiment multifonction. Voir ‘Limpiar el compartimento combinado’.
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
3. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

Les capteurs de la pince à pièce brute peuvent nécessiter un réglage.

• Contactar con el servicio de atención al cliente.

 : Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

1. Nettoyez soigneusement la pince à pièce brute.
2. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
3. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

1. Si les leviers ne s'ouvrent ou ne se ferment pas correctement, contactez le service à la clientèle.

N'utilisez et ne testez pas les logements du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. correspondants avant qu'ils n'aient été réparés.

2. Nettoyez soigneusement tous les supports de pièces brutes.
3. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
4. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.

Recommandation

• Contactar con el servicio de atención al cliente.

Recommandation

Il s'agissait peut-être d'un problème temporaire.

1. Testez le changeur de pièces brutes :
1. Montez des pièces brutes de différents matériaux sur tous les logements de magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..
2. Chargez et déchargez manuellement les pièces brutes.
• Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
1. Toutes les pièces brutes ont été chargées et déchargées avec succès.
2. La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
3. Le chariot et le rabat du changeur de pièces brutes se déplacent régulièrement et sans à-coups.
2. Si le test du magasin de pièces brutes Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. n'a pas réussi : Contactar con el servicio de atención al cliente.
