S'applique à : dentalcam y dentalcnc 8.11 / R5
Code d'erreur -1001 ou -3001 – Erreur lors du chargement de la pièce brute
Ce code d'erreur peut se produire lorsque la machine charge une pièce brute du dans la chambre de travail.
Le rabat du changeur de pièces brutes (axe de pivotement) ne pouvait pas s'ouvrir complètement et atteindre sa position finale.
L'interrupteur ou le capteur de fin de course correspondant n'a pas envoyé de signal.
Une version étendue de ce guide de dépannage est disponible pour les employés de maintenance certifiés vhf :
Guide interactif de dépannage
Le clapet du changeur de pièces brutes (axe de rotation) s'est-il complètement déplacé dans le local de travail ?
Comment vérifier ?

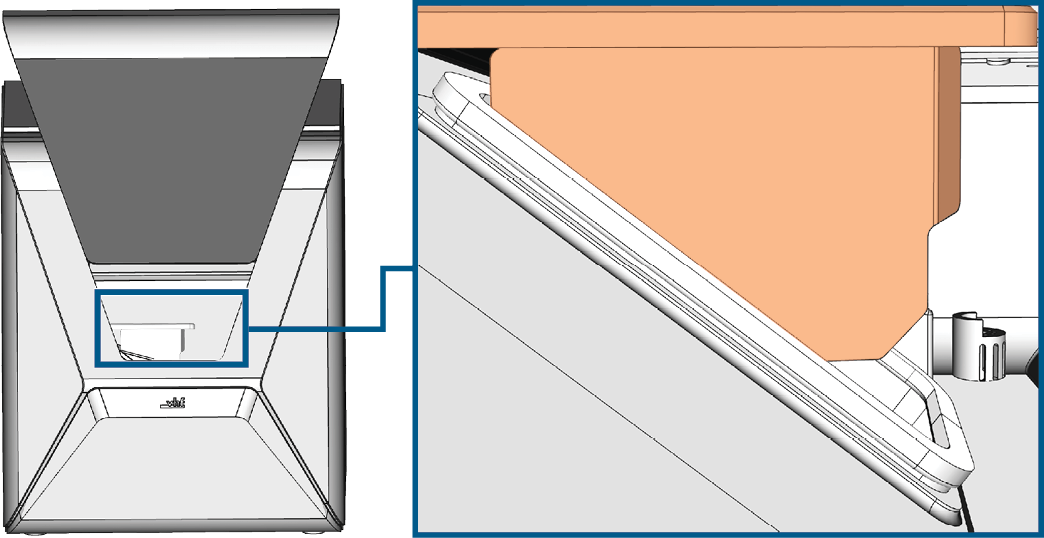

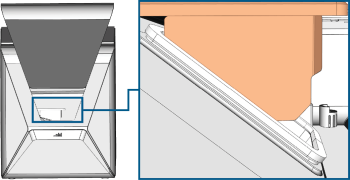

- Comparez la position du rabat du changeur de pièces brutes (indiquée en orange) à la figure suivante :
Rabat du changeur de pièces brutes (marqué en orange) entièrement ouvert
L'interrupteur ou le capteur de fin de course correspondant envoie-t-il maintenant un signal ?
Comment vérifier ?
- Lancez dentalcnc.
- Ouvrez les Paramètres de l'application dentalcnc. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes principale :
- Ouvrez la fenêtre Entretien de la machine. Pour cela, sélectionnez l'icône suivante dans la barre d'icônes inférieure :

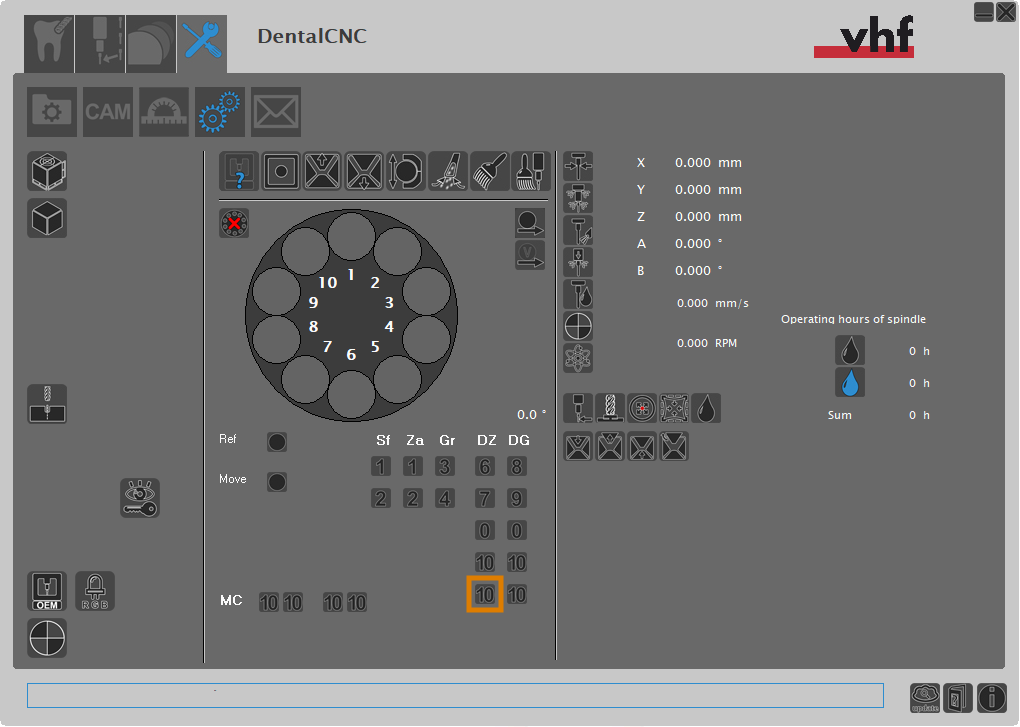

- Vérifiez que l'icône inférieure 10 dans la colonne DZ est en surbrillance.
Icône à mettre en surbrillance (marqué en orange)
La chambre de travail et surtout le rabat du changeur de pièces brutes sont-ils souillés ?
- Vérifiez en particulier le clapet en bas (marqué en orange).
Marge inférieure de la porte du changeur de pièces brutes (marqué en orange)
La pince et le rabat du changeur de pièces brutes (axe de pivotement) sont-ils bloqués ?
Comment vérifier ?
- Abra la puerta de la cámara de trabajo.
- Dans la chambre de travail
- Vérifiez s'il y a des objets dans la zone de pivotement du rabat du changeur de pièces brutes (axe de pivotement).
- Vérifiez s’il y a des objets dans la zone d’extension de la pince à pièces brutes.
Une augmentation de la pression de l'air entrant résout-elle le problème ?
Comment vérifier ?
- Abra el compartimento combinado.
- Retirez le réservoir de liquide de refroidissement.
- Utilisez le régulateur d'air comprimé (marqué en orange) pour augmenter la pression de l'air entrant en fonction des disques que vous utilisez :
- Pour les disques de chrome cobalt : 8 bar (120 psi)
- Pour d'autres matériaux : 7 bar (100 psi)
- Chargez et déchargez le disque le plus lourd que vous utilisez.
L'emplacement du régulateur d'air comprimé (dépend de la série)
Le diamètre du disque était-il trop grand ?
Comment vérifier ?
- Abra la puerta de la cámara de trabajo.
- Ouvrez le support de pièces brutes en sélectionnant l'icône illustrée dans la vue Usinage dans dentalcnc.
- Retirez le disque du support de pièces brutes.
- Vérifiez si le diamètre du disque est trop grand. Voir ‘Datos técnicos’.
Le galet de roulement de type goujon s'est-il déplacé contre l'évidement du disque à came ?
Comment vérifier ?
- Abra el compartimento combinado.

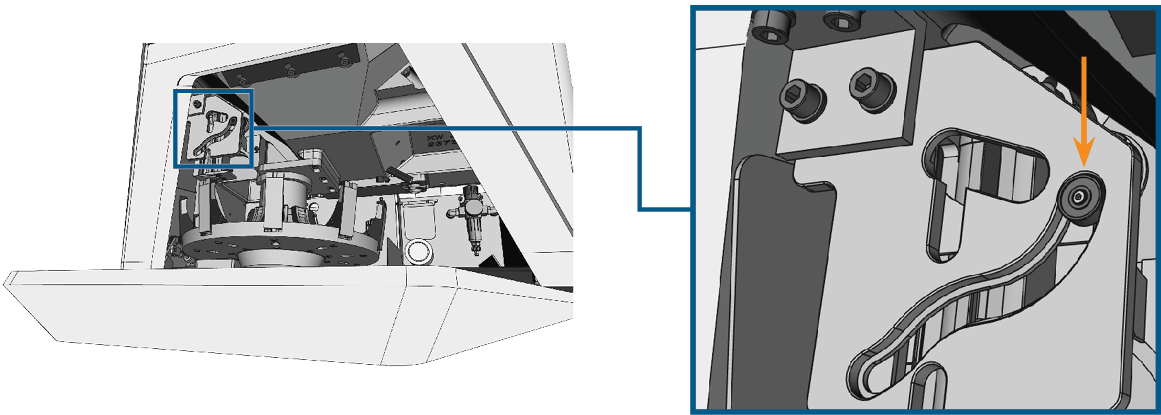

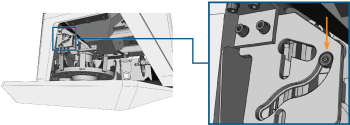

- Repérez le disque de FAO, y compris le galet de piste de type goujon, sur le côté supérieur gauche. Voir la figure ci-dessous.
- Utilisez votre doigt pour sentir s’il y a un petit espace (0,3 à 0,5 mm) entre le galet de piste de type goujon et l’évidement du disque de FAO.
- S'il n'y a pas d'espace, le galet de piste de type goujon frappe le disque de FAO.
En raison de la perspective, la faille n’est pas visible.
La flèche orange indique la position de l'espace
Recommandation
Il s'agissait peut-être d'un problème temporaire.
- Fermez et redémarrez dentalcnc.
- Testez le changeur de pièces brutes :
- Montez des pièces brutes de différents matériaux sur tous les logements de .
- Chargez et déchargez manuellement les pièces brutes.
- Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
- Toutes les pièces brutes ont été chargées et déchargées avec succès.
- La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
- Si le test du n'a pas réussi : Contactar con el servicio de atención al cliente.
Recommandation
Le capteur qui détecte la position de l'axe de pivotement peut nécessiter un réglage.
- Contactar con el servicio de atención al cliente.
Recommandation
- Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.
- Abra la puerta de la cámara de trabajo.
- Nettoyez la chambre de travail. Voir ‘Limpieza de la cámara de trabajo’.
- Nettoyez le rabat du changeur de pièce brutes et l'ouverture du compartiment multifonction.
- Nettoyez tout particulièrement le rabat du bord inférieur (marqué en orange).
- Supprimez tous les objets qui se trouvent à l'intérieur ou autour de l'ouverture et qui empêchent le clapet de bouger.
Bord inférieur du rabat du changeur de pièces brutes (marqué en orange)
- Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans dentalcnc.
- Testez le changeur de pièces brutes :
- Montez des pièces brutes de différents matériaux sur tous les logements de .
- Chargez et déchargez manuellement les pièces brutes.
- Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
- Toutes les pièces brutes ont été chargées et déchargées avec succès.
- La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
- Si le test du n'a pas réussi : Contactar con el servicio de atención al cliente.
Recommandation
- Retirez tous les objets qui bloquent l'axe de pivotement et la pince à pièce brute.
- Nettoyez soigneusement le support de pièces brutes.
- Testez le changeur de pièces brutes :
- Montez des pièces brutes de différents matériaux sur tous les logements de .
- Chargez et déchargez manuellement les pièces brutes.
- Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
- Toutes les pièces brutes ont été chargées et déchargées avec succès.
- La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
- Si le test du n'a pas réussi : Contactar con el servicio de atención al cliente.
Recommandation
- Testez le changeur de pièces brutes :
- Montez des pièces brutes de différents matériaux sur tous les logements de .
- Chargez et déchargez manuellement les pièces brutes.
- Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
- Toutes les pièces brutes ont été chargées et déchargées avec succès.
- La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
- Si le test du n'a pas réussi : Contactar con el servicio de atención al cliente.
Recommandation
- Abra el compartimento combinado.
- Retirez du tous les disques dont le diamètre est trop grand.
- N'utilisez que des disques ayant le bon diamètre.
- Testez le changeur de pièces brutes :
- Montez des pièces brutes de différents matériaux sur tous les logements de .
- Chargez et déchargez manuellement les pièces brutes.
- Si les conditions suivantes sont réunies, le test du changeur de pièces brutes est réussi :
- Toutes les pièces brutes ont été chargées et déchargées avec succès.
- La pince et l'axe de pivotement se déplacent régulièrement et sans à-coups.
- Si le test du n'a pas réussi : Contactar con el servicio de atención al cliente.
Recommandation
Le disque à cames a besoin d'être ajusté.
- Contactar con el servicio de atención al cliente.
Recommandation
Recommandation
- Contactar con el servicio de atención al cliente.
Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. dans la chambre de travail.
