S'applique à : N4

Installation et utilisation du support de pilier DENRACLE Pre-milled

Comment utiliser les pièces brutes DENRACLE Pre-milled ? Comment installer le support des piliers DENRACLE Pre-milled ?

Cet article d'aide décrit comment installer et utiliser le support de pilier pour les pièces brutes DENRACLE Pre-milled. Le support de pilier DENRACLE Pre-milled est disponible pour les machines suivantes :

  • N4

Les différentes versions de dentalcam y dentalcnc ne prennent pas toutes en charge la totalité des porte-pilier. Recommandation : Effectuez une mise à jour à la dernière version pour une compatibilité maximale.

Preparar la instalación

  1. Ayez à portée de main :

    • Paño húmedo
    • Limpiador suave (facultatif)

  2. Nettoyez soigneusement le porte-pièce.

Vue d'ensemble de l'élément

Vous devez avoir reçu les éléments suivants :

N4

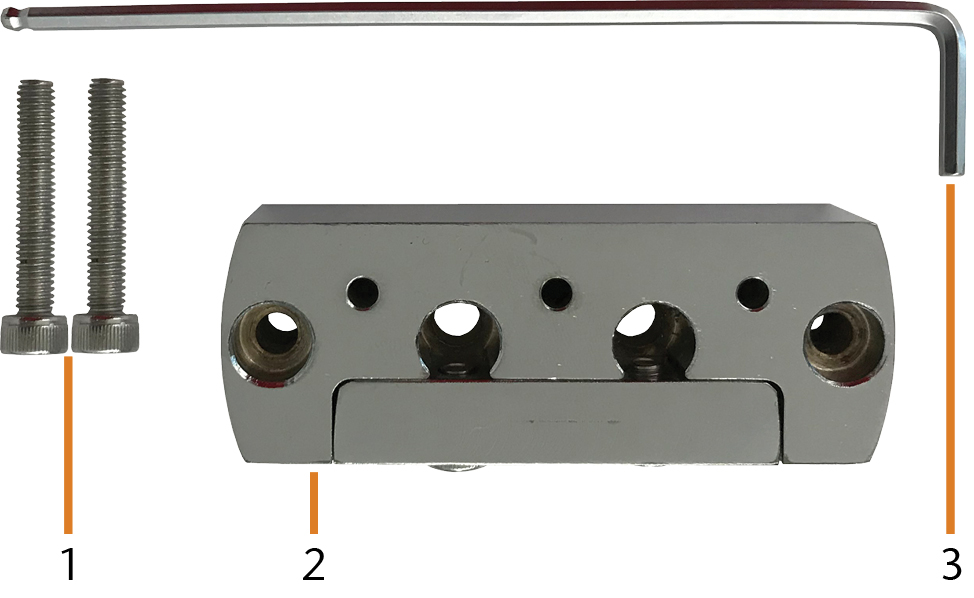

Les composants livrés avec le support de pilier

  1. 2 x Tornillo de cabeza cilíndrica (M4 x 25)
  2. 1 x Porte-pilier DENRACLE Pre-milled
  3. 1 x Llave hexagonal

Installation du support de pilier DENRACLE Pre-milled et des pièces brutes

Avec le porte-pilier DENRACLE la machine peut usiner des piliers préfabriqués avec des géométries de connexion préfabriquées qui rentrent dans le support ( Pièces brutes de piliers préfabriqués prises en charge dans dentalcam 8).

Vous pouvez monter des pièces brutes dans le support de pilier avant d'installer le support dans la machine et inversement.

Installer le support de pilier DENRACLE Pre-milled

  1. Abra la puerta de la cámara de trabajo.
  2. Retire la pieza en bruto del portapiezas, si la hay.
  3. Orientez correctement le support de pilier DENRACLE Pre-milled :
    • Les 3 goupilles de positionnement doivent être insérées dans les perçages du porte-pilier DENRACLE Pre-milled.
  4. Insérez le support de pilier DENRACLE Pre-milled dans le support de pièces brutes.

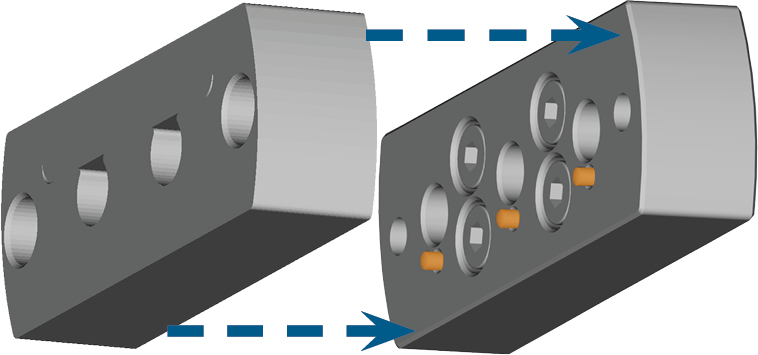

    Insérez le porte-pilier DENRACLE Pre-milled dans le porte-pièce

  5. Poussez le support de pilier DENRACLE Pre-milled dans le support de pièces brutes aussi loin que possible.
  6. Pour fixer le support de pilier DENRACLE Pre-milled, vissez les 2 vis à tête cylindrique dans le support de pièces brutes avec la clé Allen fournie.

Vous pouvez équiper le support de pilier avec un maximum de 2 piliers préfabriqués de type DENRACLE Pre-milled.

N’utiliser que des piliers PreFace appropriés pour l’usinage en milieu humide.

Montage des piliers DENRACLE Pre-milled

Vous pouvez monter les piliers PreFace sur le support de pilier en procédant comme suit :

  1. Dévissez la vis de la position de pilier souhaitée. Ne retirez pas la vis.
    • La position de pilier correspondante est ouverte.
AVIS

Mauvais résultats d'usinage dus à un défaut de palpage des piliers préfabriqués

Lorsque l’humidité ou la saleté se trouve sur le pilier préfabriqué, la machine effectue une mauvaise mesure des piliers. Le résultat d'usinage est alors inutilisable.

  • Essuyer le soufflet avant d'insérer les piliers préfabriqués de façon à ce qu'aucun liquide de refroidissement ne s'écoule sur eux.
  • Nettoyer les piliers préformés avant usinage à l'aide d'un chiffon sec ne peluchant pas.

  1. Poussez le pilier PreFace dans le support jusqu'à ce qu'il soit correctement mis en place. La base de la pièce doit pointer sa partie plate (marquée en bleu) vers la vis du logement (marquée en orange).

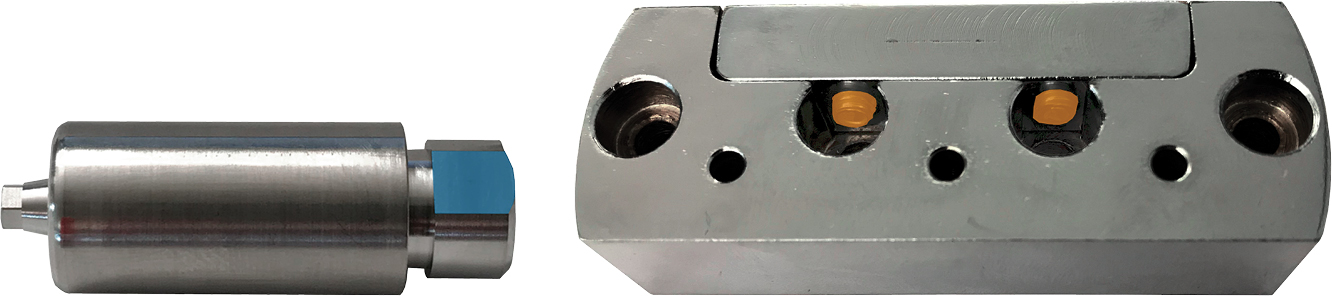

    Aides au positionnement pour le pilier PreFace (marqué en bleu) et du support (marqué en orange)

  2. Revissez la vis correspondante du support de pilier PreFace.
    • Le pilier PreFace est monté.
