S'applique à : Z4

Vista general de la máquina

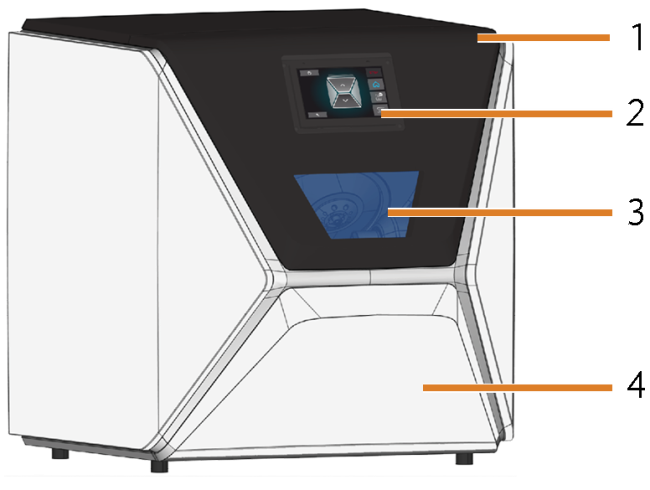

Vista frontal de la máquina



  1. Puerta de la cámara de trabajo
  2. Pantalla táctil para controlar la máquina
  3. Ventanilla de la cámara de trabajo
  4. Cajón combinado

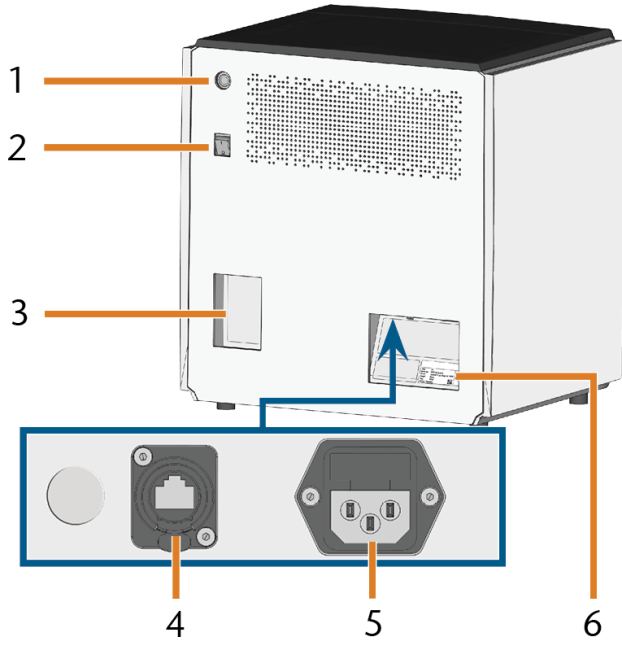

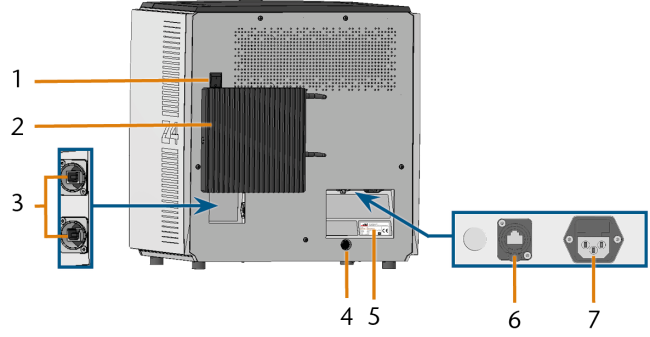

Vista trasera de la máquina

Les machines à partir du numéro de série Z4ID4... sont livrées avec un ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. externe. Les machines portant le numéro de série Z4ID2... + Z4ID3... peuvent être associées à un ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. externe. L’ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. externe est plus puissant et plus accessible. L'usinage avec la machine n'est pas affecté.

Machines avec ordinateur FAO interne



  1. Botón de inicio
  2. Interruptor principal
  3. Panel del ordenador CAM
  4. Puerto de red (Ethernet RJ-45)
  5. Conexión eléctrica
  6. Placa de características

Ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. interne Panel del ordenador CAM

  1. Port HDMI 1.4b
  2. Port USB 2.0 avec dispositif WiFi

Machines avec ordinateur FAO externe

Machines à partir de 08/2022 et machines post-équipées

  1. Interruptor principal
  2. Ordenador CAM
  3. Puerto USB 2.0 type B
  4. Ouverture pour tiroir de déverrouillage de secours
  5. Placa de características
  6. Puerto de red (Ethernet RJ-45)
  7. Conexión eléctrica

Les machines sont livrées avec différentes versions de l’ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc.. Respectez les indications correspondant à votre version.

Version 1

Connexions ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc.

  1. Botón de inicio
  2. Conexión eléctrica
  3. Puerto de red (Ethernet RJ-45)
  4. DP 1.2
  5. Antenne Wifi
  6. Puerto de red (Ethernet RJ-45)
  7. Puerto USB 2.0 type A
  8. Antenne Wifi

Version 2

Connexions ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc.

  1. Botón de inicio
  2. Conexión eléctrica
  3. Port HDMI 1.4
  4. DP 1.2
  5. Puerto de red (Ethernet RJ-45)
  6. Puerto USB 3.1 gén. 1
  7. Puerto USB 2.0 type A

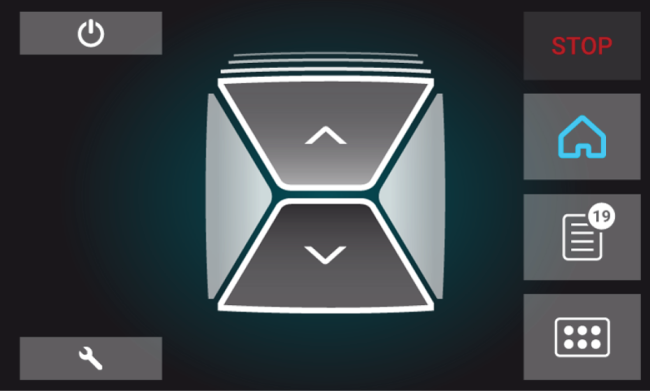

Pantalla táctil

L’écran de la porte de la chambre de travail de votre machine réagit au toucher. Vous pouvez l'utiliser pour faire fonctionner la machine en sélectionnant des icônes sur l'interface utilisateur et pour recevoir des informations sur les tâches, les outils et l'état de la machine.

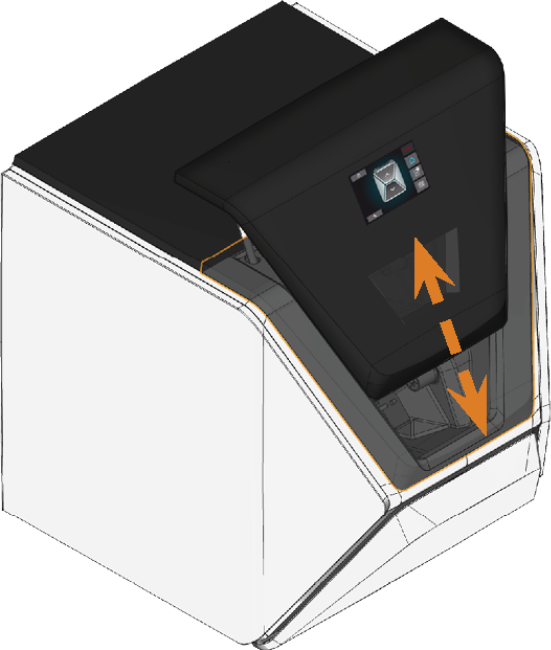

Puerta de la cámara de trabajo

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine.

La porte de la chambre de travail est actionnée par l'électricité. Vous pouvez ouvrir et fermer la porte via l’écran tactile ou avec dentalcnc. Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.



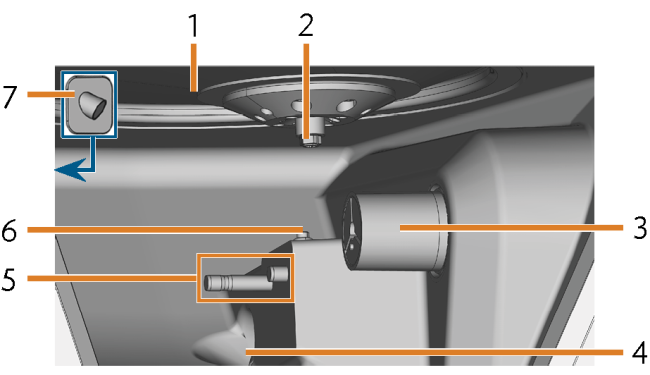

Cámara de trabajo



  1. Fuelle / Placa de boquillas
  2. Husillo con pinza de sujeción para alojar herramientas
  3. Portapiezas (avec pince de serrage) ; Eje giratorio A
  4. Orificio de salida para líquido refrigerante
  5. Soporte de almacenes de herramientas
  6. Palpador de medición
  7. Cámara web

Colores de la iluminación de la cámara de trabajo

Couleur

État

Puerta de la cámara de trabajo

Blanc

La máquina está lista para funcionar.

déverrouillé

Bleu

La máquina está operando.

verrouillé

Rouge

Se ha producido una avería en la máquina.

verrouillé

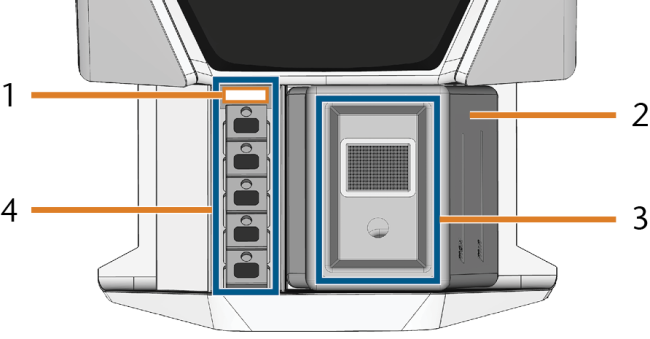

Cajón combinado

Le tiroir multifonction contient le réservoir de liquide de refroidissement et jusqu’à 5 magasins d’outils. Vous pouvez déverrouiller le tiroir multifonction via l'écran tactile et le sortir manuellement.



  1. Numéro de série de la machine
  2. Depósito de líquido refrigerante
  3. Couvercle du réservoir de liquide de refroidissement avec panier-filtre
  4. Espace pour magasins d'outils

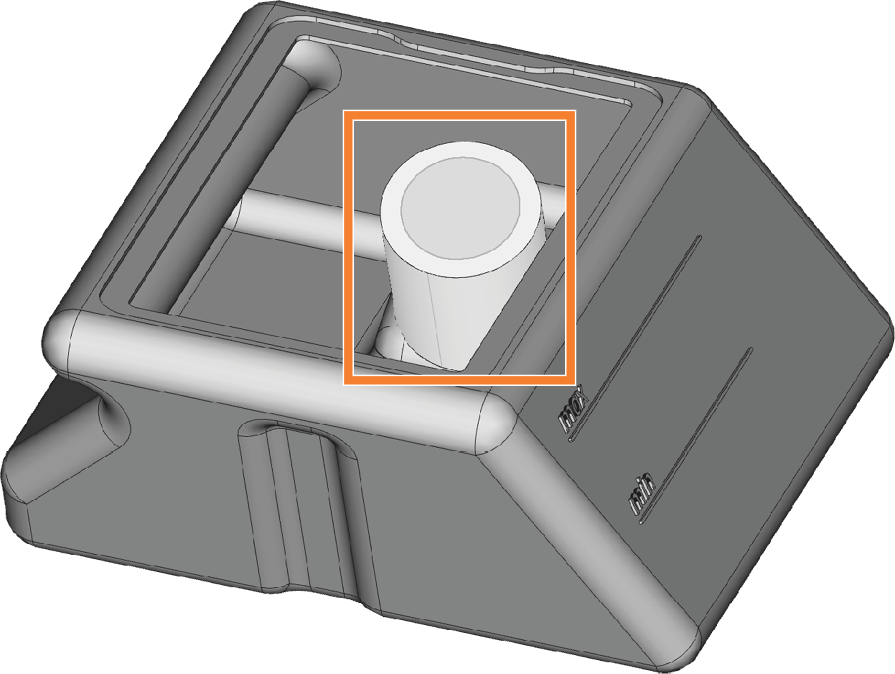

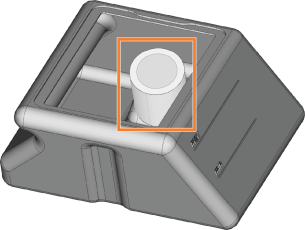

Filtre de liquide de refroidissement

Le filtre de liquide de refroidissement se trouve dans le réservoir.



Hardware y software informáticos requeridos

Cette machine est conçue pour un workflow CAO / FAO intégré qui vous permet de fabriquer des restaurations avec les composants suivants :

*non fournis

Vous pouvez utiliser l’écran tactile pour l’utilisation standard et la maintenance de base.

Si vous n'utilisez pas un workflow CAO / FAO intégré, vous devrez accéder à Windows® sur l'ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. pendant le fonctionnement standard pour travailler directement avec dentalcam y dentalcnc.

Placa de identificación y número de serie

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Vista trasera de la máquina
