S'applique à : N4+

Vista general de la máquina

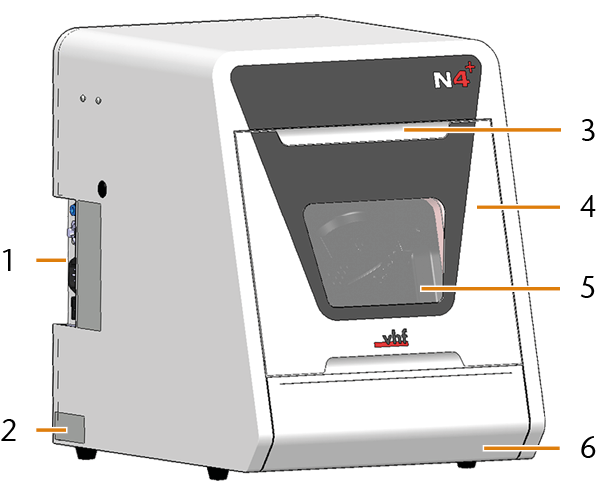

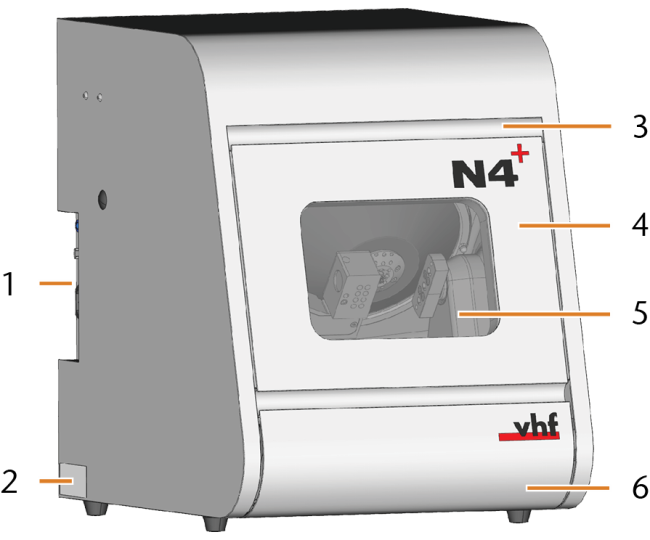

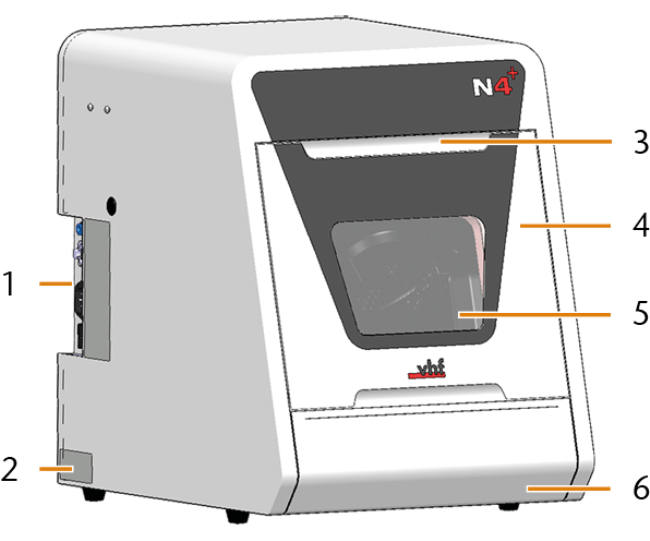

Vista frontal de la máquina



Numéro de série N4PF...

  1. Panel de conexiones e interruptor principal en el lado posterior
  2. Placa de características
  3. Moldura de agarre de la puerta de la cámara de trabajo
  4. Puerta de la cámara de trabajo
  5. Ventanilla de la cámara de trabajo
  6. Cajón de líquido refrigerante

Panel de conexiones



  1. Conexión de aire comprimido (raccord instantané 6 mm)
  2. Puerto de red (Ethernet RJ-45)
  3. Conexión eléctrica avec fusible en verre T 6,3 A L250 V
  4. Interruptor principal

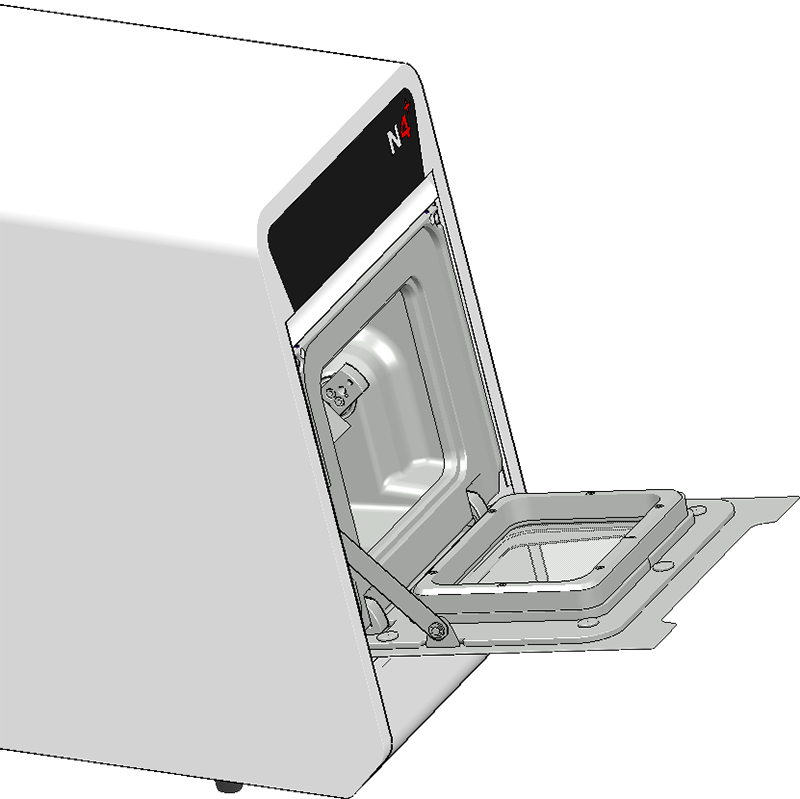

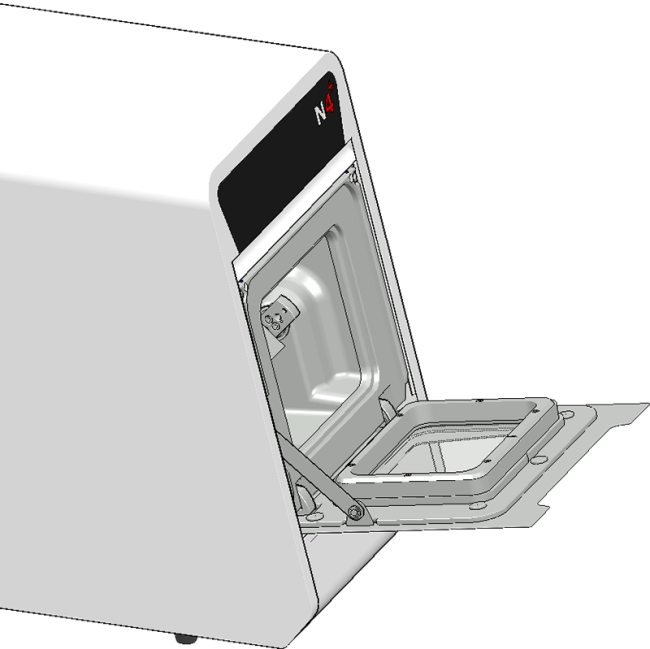

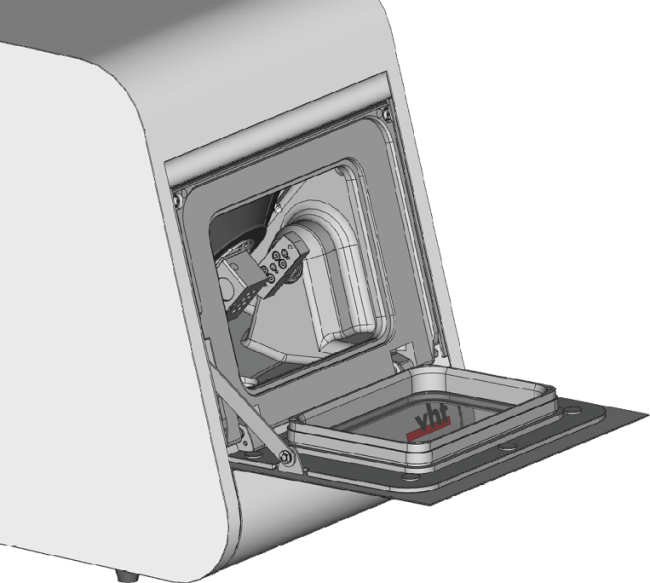

Puerta de la cámara de trabajo

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.





Cámara de trabajo

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.



  1. Palpador de medición
  2. Almacén de herramientas
  3. Husillo
  4. Placa de boquillas
  5. Portapiezas ; Eje giratorio A
  6. Orificio de salida para líquido refrigerante
  7. Cámara web

Colores de la iluminación de la cámara de trabajo

Couleur

État

Puerta de la cámara de trabajo

Verte

La máquina está lista para funcionar.

déverrouillé

Blanc

La máquina está lista para funcionar.

déverrouillé

Bleu

La máquina está operando.

verrouillé

Rouge

Se ha producido una avería en la máquina.

verrouillé

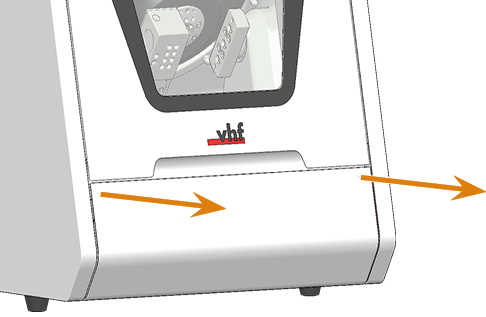

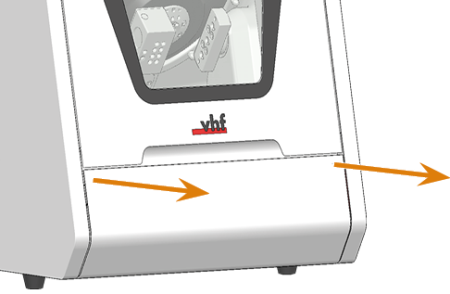

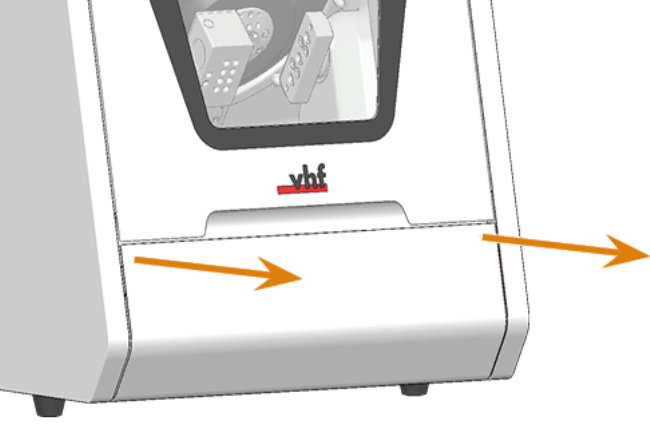

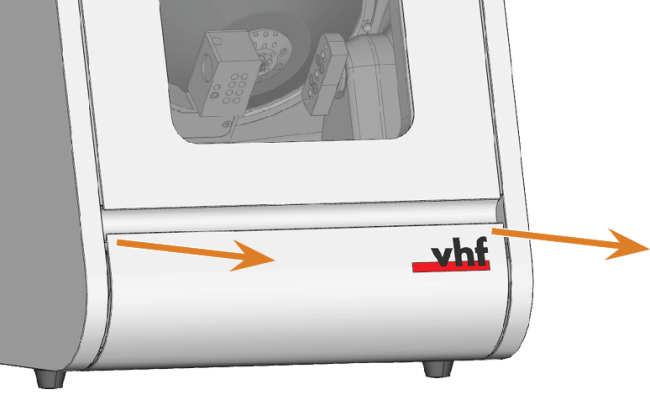

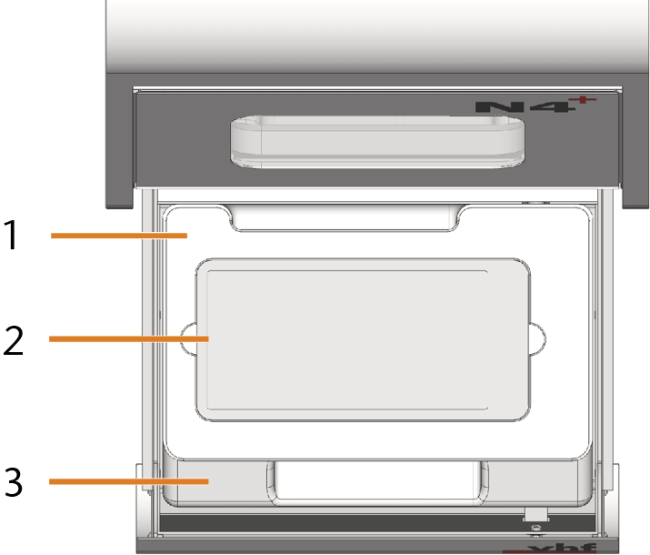

Cajón de líquido refrigerante

Le réservoir de liquide de refroidissement est situé dans le tiroir du liquide de refroidissement, sous la chambre de travail.







  1. Couvercle du réservoir de liquide de refroidissement
  2. Tamiz de cesta
  3. Depósito de líquido refrigerante

Ordenador CAM

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent dentalcam et dentalcnc. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de dentalcam et dentalcnc. »). Le logiciel de fabricationFermé Terme désignant le progiciel de dentalcam et dentalcnc. se compose des composants suivants :

  • dentalcamApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • dentalcncUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de dentalcam et dentalcnc de.

Ejes

Cette machine dispose de 4 axes : 3 axes linéaires et 1 axe de rotation.

  • Ejes lineales X, Y, Z

    La broche se déplace le long de ces axes.

  • Eje giratorio A

    Le support de pièces brutes tourne selon cet axe.



Placa de identificación y número de serie

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Vista frontal de la máquina
