S'applique à : E5

Apertura de emergencia de la puerta de la cámara de trabajo

Regardez la vidéo

Cette vidéo montre la variante du mécanisme d’ouverture d’urgence lorsque le numéro de série est ≤ E5ID5...

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

ATTENTION

Risque de coupures dues à un outil rotatif

En cas de panne de courant ou de dysfonctionnement de la machine pendant l’usinage, la broche continue à tourner avec l’outil utilisé. Si vous touchez l’outil alors qu’il est encore en rotation, vous vous exposez à des risques de coupure.

  • Avant de procéder à l'ouverture d’urgence, attendez que la broche avec son outil monté soit complètement arrêtée.
  • Ne procédez pas à une ouverture d’urgence pendant un fonctionnement normal.

Grâce au verrouillage de sécurité, vous ne pouvez ouvrir la porte de la chambre de travail que si la machine est alimentée en courant. En cas de panne prolongée, utilisez le déverrouillage d’urgence pour accéder à la chambre de travail.

Machines dont le numéro de série est ≥ E5ID6

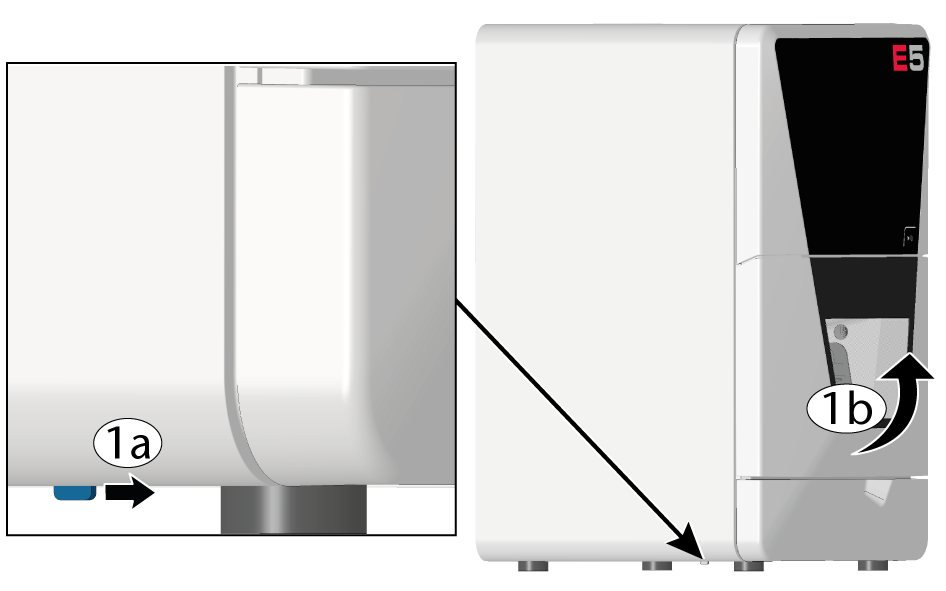

Sur la face inférieure de la machine se trouve à gauche le levier de déverrouillage d’urgence.

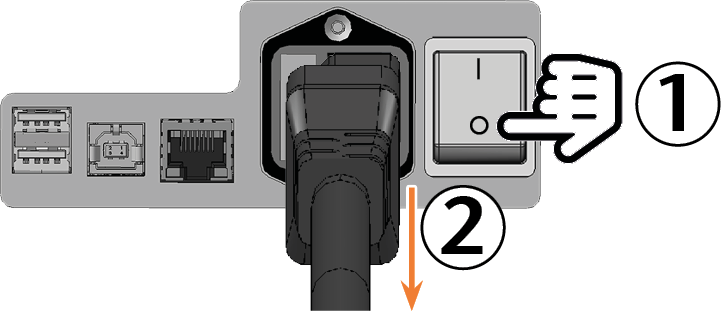

  1. DANGER !Apague la máquina mediante el interruptor principal.

  2. Desconecte la máquina de la corriente eléctrica.



  3. Tirez le levier de déverrouillage d’urgence vers l’avant jusqu’à la butée et maintenez-le dans cette position.

  4. Abra la puerta de la cámara de trabajo.

  5. Relâchez le levier.

  6. ATTENTION !Portez des gants.

  7. Effectuez votre objet dans la chambre de travail.

  8. Cierre la puerta de la cámara de trabajo.

    9. AVERTISSEMENT !Risque d’écrasement et de blessures par coupure si la porte de la chambre de travail n’est pas verrouillée lorsque la machine est en cours de fonctionnement

  9. Vérifiez que la porte de la chambre de travail est verrouillée.

    Dans le cas contraire, réessayez de verrouiller la porte de la chambre de travail.

  10. Si la porte de la chambre de travail ne peut pas être verrouillée, assurez-vous que la machine ne peut pas redémarrer. Contactar con el servicio de atención al cliente.



Machines dont le numéro de série est ≤ E5ID5

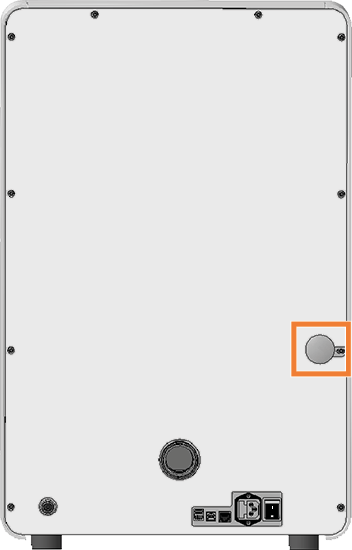

Le déverrouillage d'urgence se trouve à l'arrière de la machine.



  1. DANGER !Apague la máquina mediante el interruptor principal.

  2. Desconecte la máquina de la corriente eléctrica.

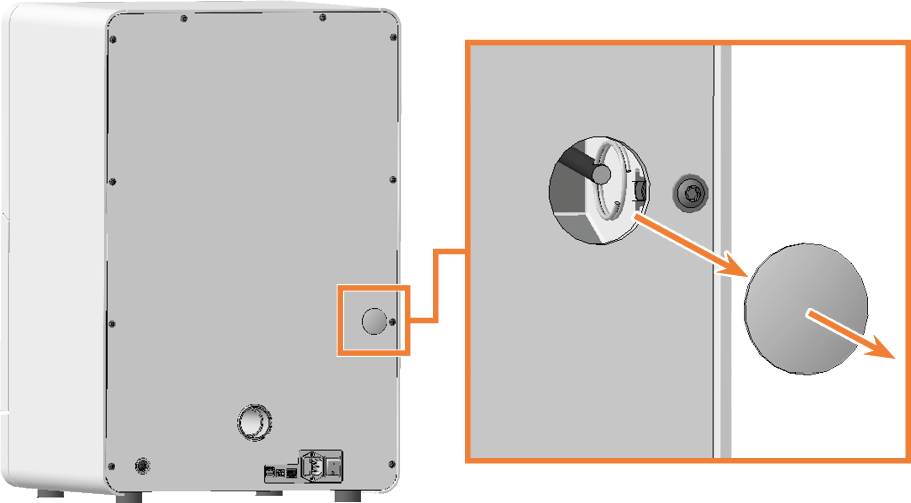

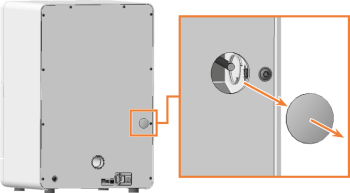

  3. Enlevez le capuchon de protection de l’ouverture pour le déverrouillage d’urgence.

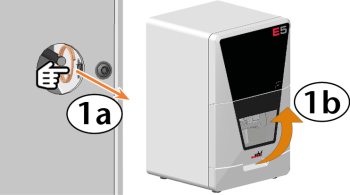

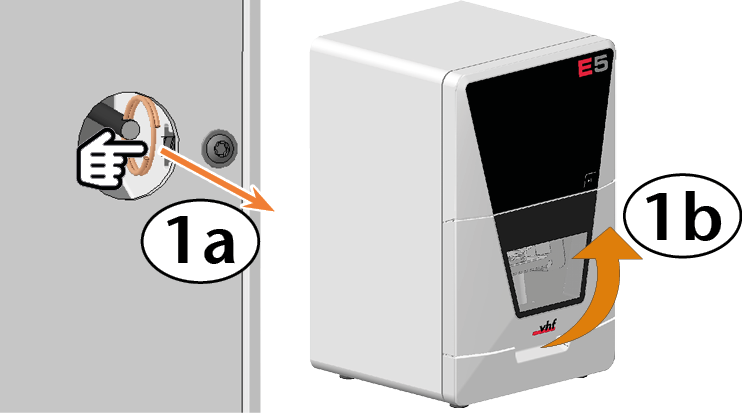

  4. Tirez la bague jusqu’à la butée et maintenez-la dans cette position.

  5. Abra la puerta de la cámara de trabajo.

  6. Relâchez la bague.

  7. ATTENTION !Portez des gants.

  8. Effectuez votre travail dans la chambre de travail.

  9. Cierre la puerta de la cámara de trabajo.

    10. AVERTISSEMENT !Risque d’écrasement et de blessures par coupure en cas de porte de chambre de travail non verrouillée en service

  10. Vérifiez que la porte de la chambre de travail est verrouillée.

    Dans le cas contraire, réessayez de verrouiller la porte de la chambre de travail.

  11. Si la porte de la chambre de travail ne peut pas être verrouillée, assurez-vous que la machine ne redémarre pas. Contactar con el servicio de atención al cliente.

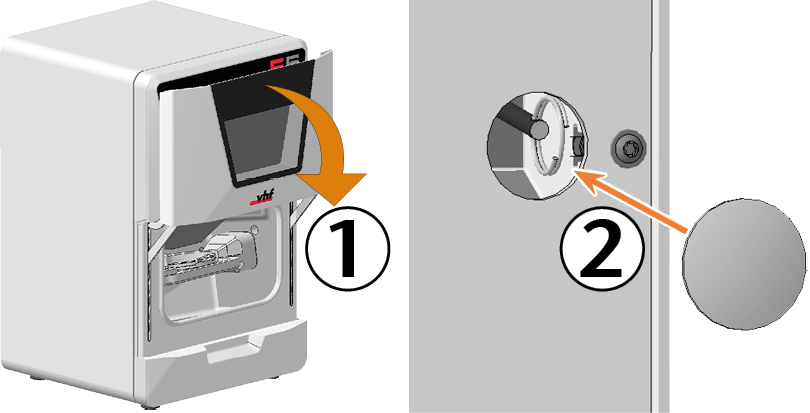

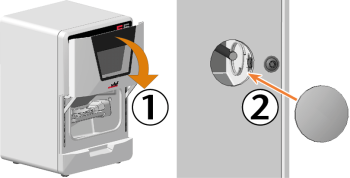

  12. Refermez l’ouverture du déverrouillage d’urgence à l’aide du capuchon protecteur.
