S'applique à : E4

Kit de montage pour l’usinage en milieu humide

Cet article d'aide décrit l'installation de l'article de remplacement :

  • 265762 – Kit de montage pour l’usinage en milieu humide (pour machines E4ID3... à E4ID5...)

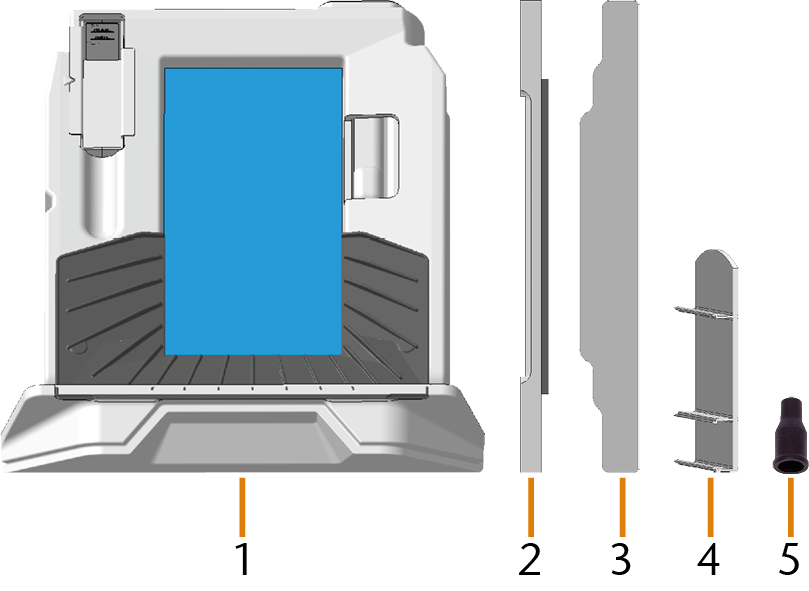

Pièce de rechange

  1. 1 x Réservoir de liquide de refroidissement
  2. 1 x Traverse avec lèvre d’étanchéité
  3. 1 x Couvercle pour porte de chambre de travail
  4. 2 x Aide au positionnement pour mécanisme de porte
  5. Uniquement pour E4ID3... et E4ID4... : 1 x Manchon d’étanchéité pour tuyau d’aspiration

Non illustrés :

  • 4 x Vis à tête fraisée (M3 x 20)

Préparation

  1. Ayez le chariot de service vhf à portée de main.
  2. Ouvrez la porte de la chambre de travail.
  3. Retirez le réservoir de liquide de refroidissement et mettez-le au rebut.
  4. Éteignez la machine via l’interrupteur principal.

Démontage

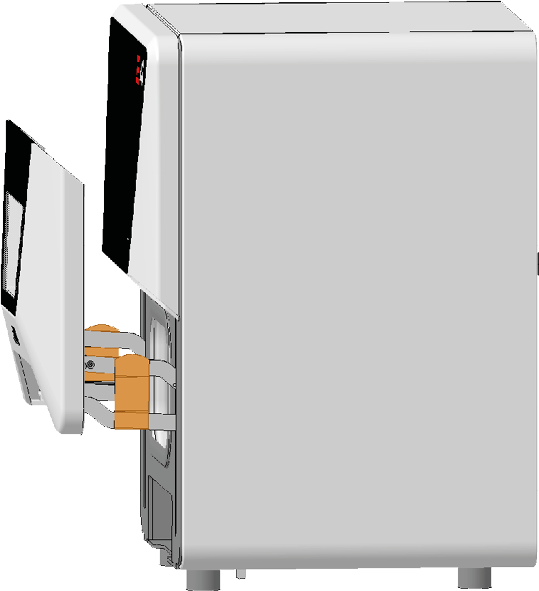

  1. Fixez les aides au positionnement (marquées en orange) de chaque côté de la machine entre les leviers du mécanisme de porte.

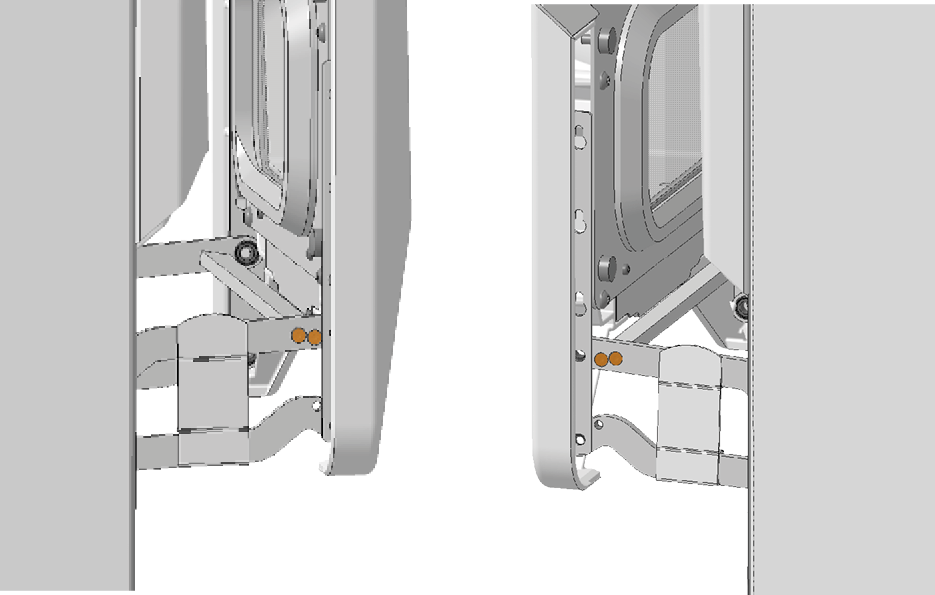

  2. Retirez les 4 vis (marquées en orange) et la traverse située entre les leviers du mécanisme de porte.



Montage

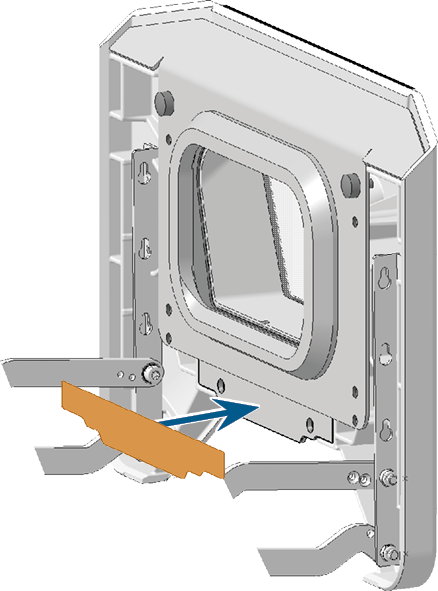

  1. Fixez le couvercle sur la face intérieure de la porte de la chambre de travail :

    1. Nettoyez soigneusement la surface de la porte de la chambre de travail.

    2. Retirez le film de protection de la face arrière du couvercle.

    3. Positionnez le couvercle avec précaution. Alignez-le avec le bord inférieur de la surface de la porte de la chambre de travail.

    4. Appuyez fermement sur le couvercle.

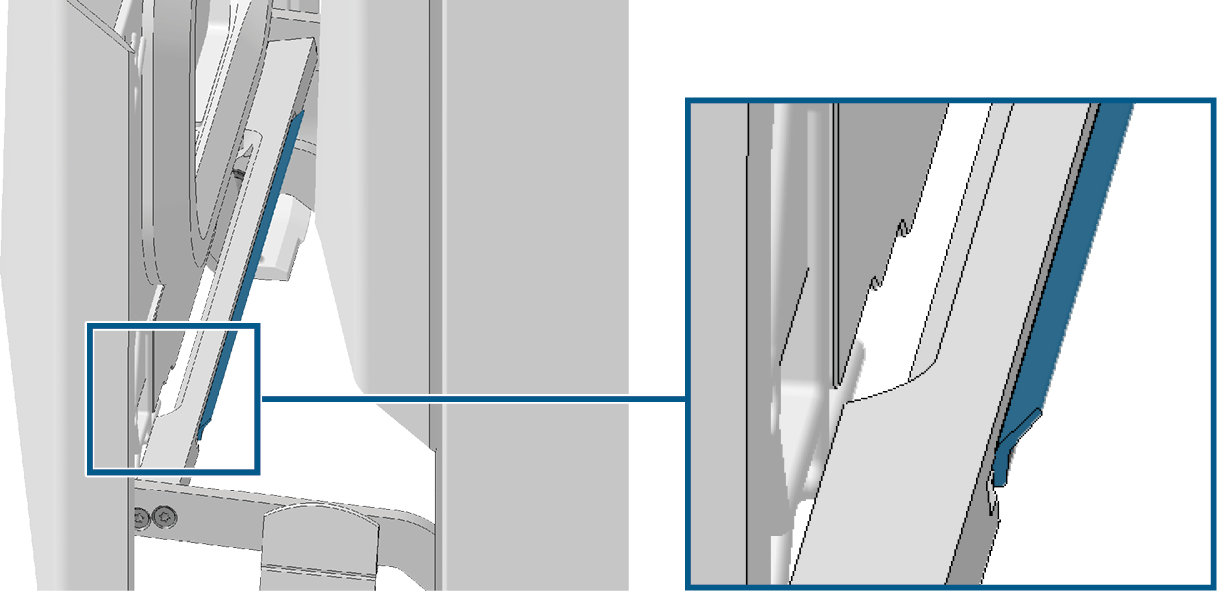

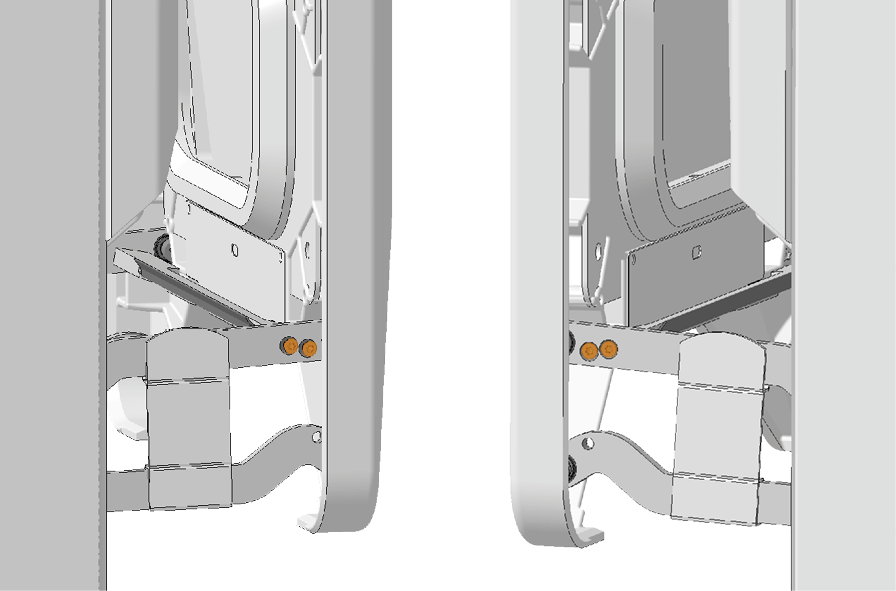

  2. Vissez la traverse de remplacement entre les leviers de porte à l’aide des 4 vis fournies (marquées en orange). Veillez à ce que la lèvre d’étanchéité (marquée en bleu) soit orientée vers le haut et vers la machine.





  3. Retirez les aides au positionnement (marquées en orange) de la machine.



  4. Uniquement pour E4ID3... et E4ID4... :

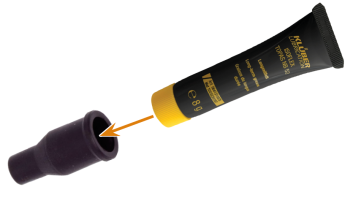

    1. Enfoncez profondément une quantité de graisse pour pince de serrage de la taille d’un petit pois dans la grande ouverture du manchon d’étanchéité. Répartissez la graisse en pressant délicatement le manchon d’étanchéité.

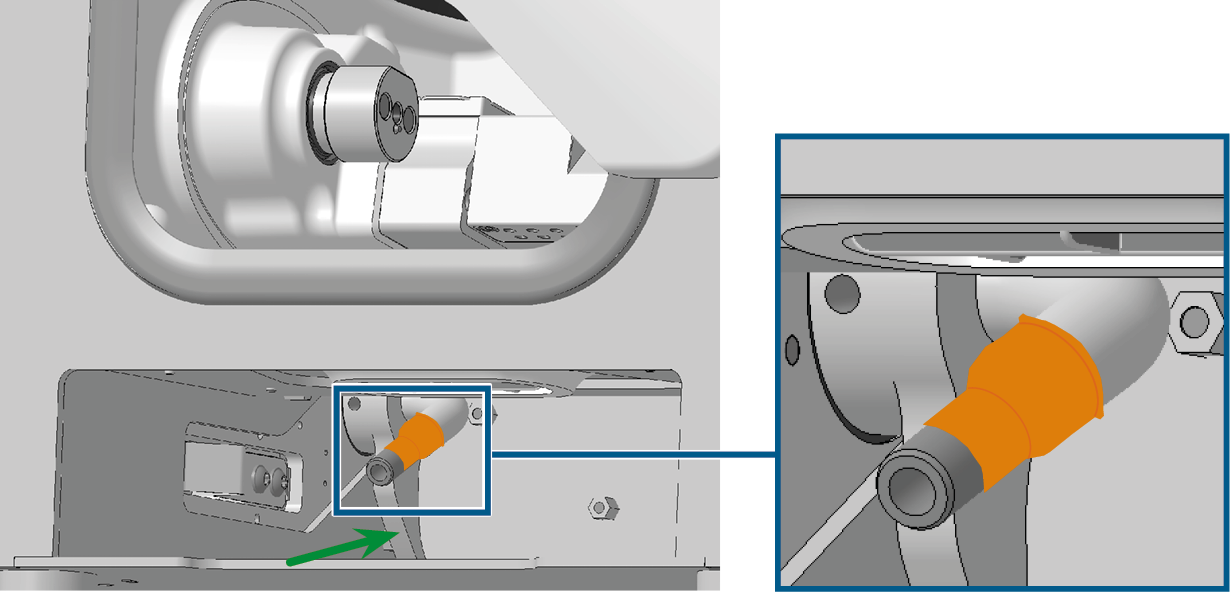

    2. Avec la main gauche, déplacez le levier de l’unité de tube plongeur vers l’arrière. Avec la main droite, faites glisser le manchon d’étanchéité sur le tuyau d’aspiration et sur le tube plongeur jusqu’à ce que le renflement du manchon d’étanchéité soit passé d’environ 1 cm sur le tube d’aspiration.

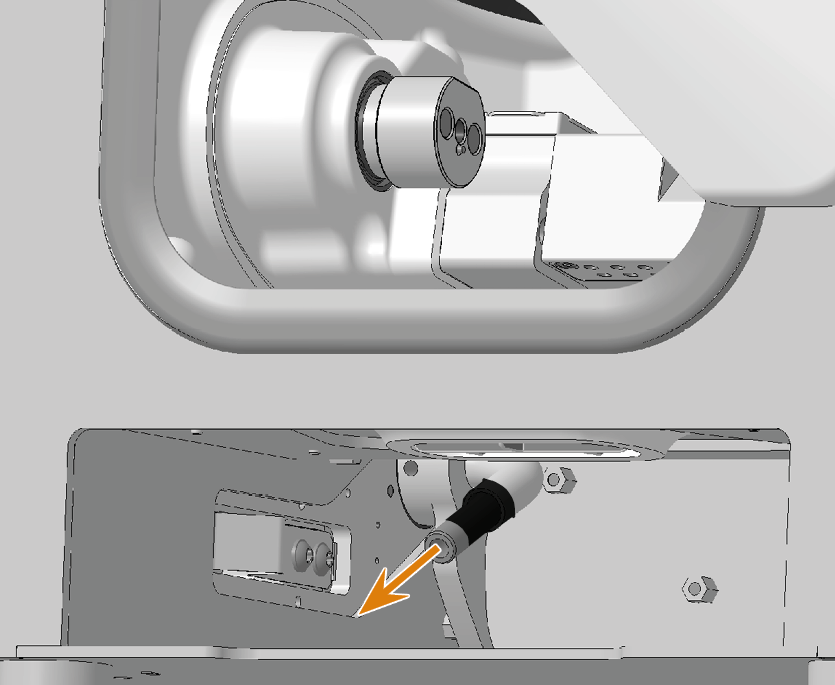

    3. Retirez le tuyau d’aspiration aussi loin que possible du manchon d’étanchéité.



    4. Retirez l’excédent de graisse du tuyau d’aspiration.
  5. Remplissez de liquide de refroidissement. Ajouter du liquide de refroidissement

  6. Poussez le réservoir de liquide de refroidissement de rechange dans le compartiment jusqu’à ce qu’il s’enclenche.
