S'applique à : E4

Remplacer la plaque à buses

1. Ayez à portée de main :

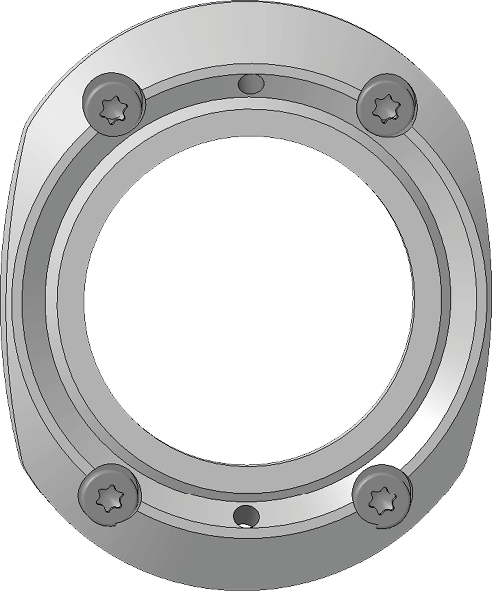

   1 x Placa de boquillas de rechange



   1 x Destornillador de torque 1,5 Nm avec embout TX10



2. Démarrez la machine.

3. Abra la puerta de la cámara de trabajo.

4. Apague la máquina mediante el interruptor principal.

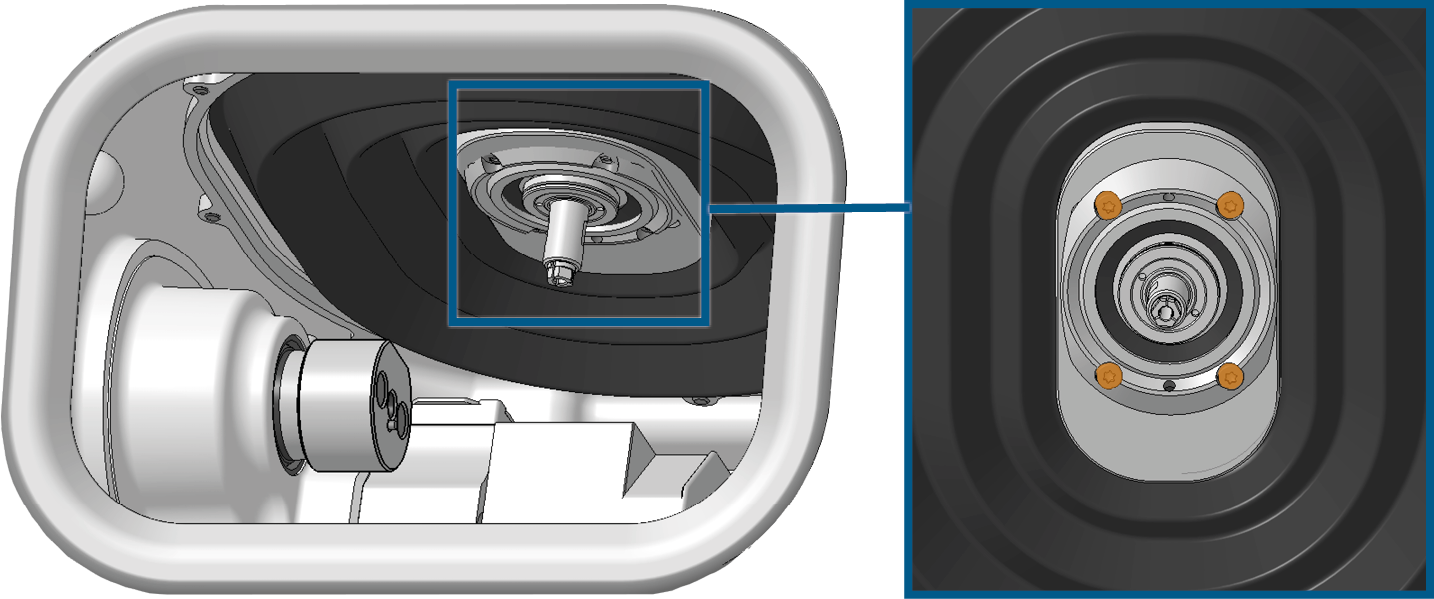

5. Desserrez les vis (marquées en orange) qui fixent la plaque à buses. Tenez la plaque à buses d'une main.





6. Retirez la plaque à buses et les vis de la chambre de travail.

7. Préparez la plaque à buses de rechange :

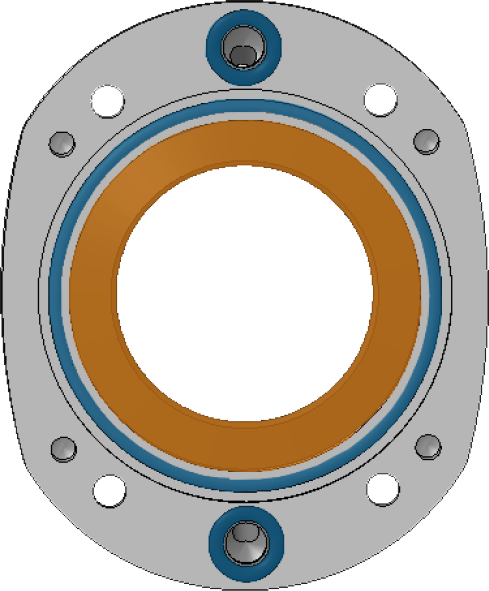

   1. Enfoncez le joint de tige (marqué en orange) dans l'encoche de la plaque à buses.

   2. Placez les 3 joints (marqués en bleu) dans la plaque à buses.

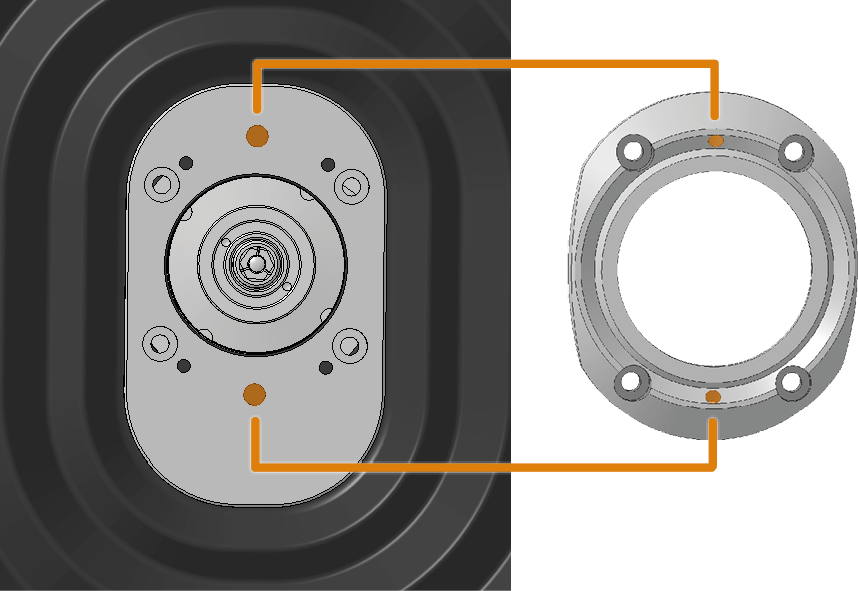

8. Positionnez la plaque à buses de rechange de manière à ce que les orifices de liquide de refroidissement de la plaque situés dans le soufflet coïncident avec les orifices de la plaque à buses. Tenez la plaque à buses d'une main.









9. À l'aide du tournevis dynamométrique 1,5 Nm, vissez les 4 vis (marquées en orange) de la plaque à buses.
