S'applique à : E4

Remplacer le couvercle du réservoir

1. Ayez à portée de main :

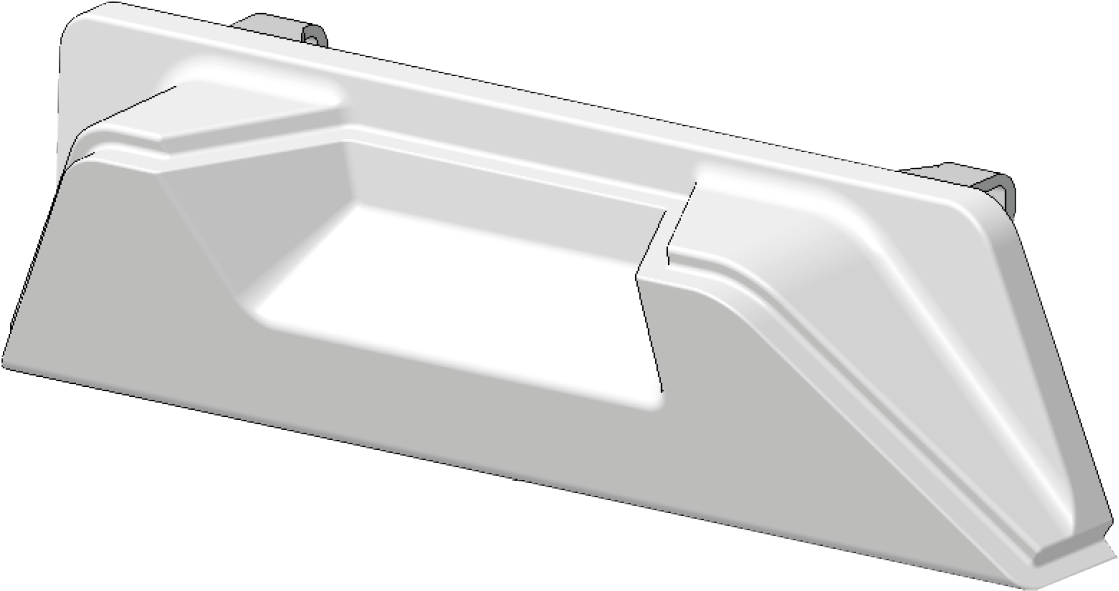

   1 x Couvercle de réservoir de remplacement





   1 x Clé de 10 mm





2. Retirez le réservoir de la machine.

   Si vous remplacez le couvercle du réservoir de liquide de refroidissement, vidangez et nettoyez ledit réservoir.

   Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

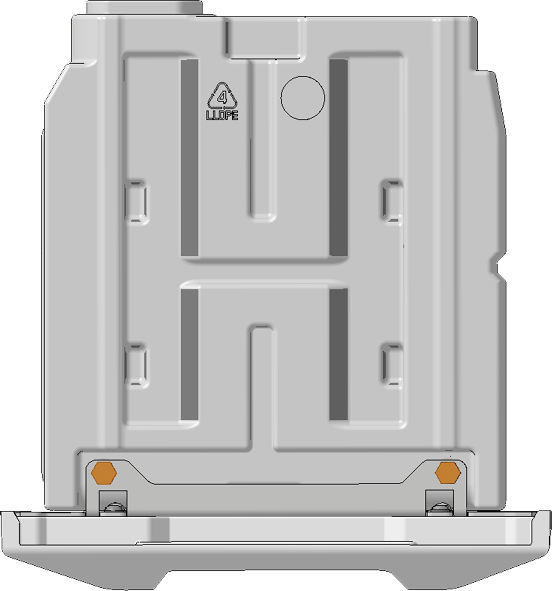

3. À l’aide de la clé, dévissez les 2 vis (marquées en orange) qui fixent le couvercle au réservoir.

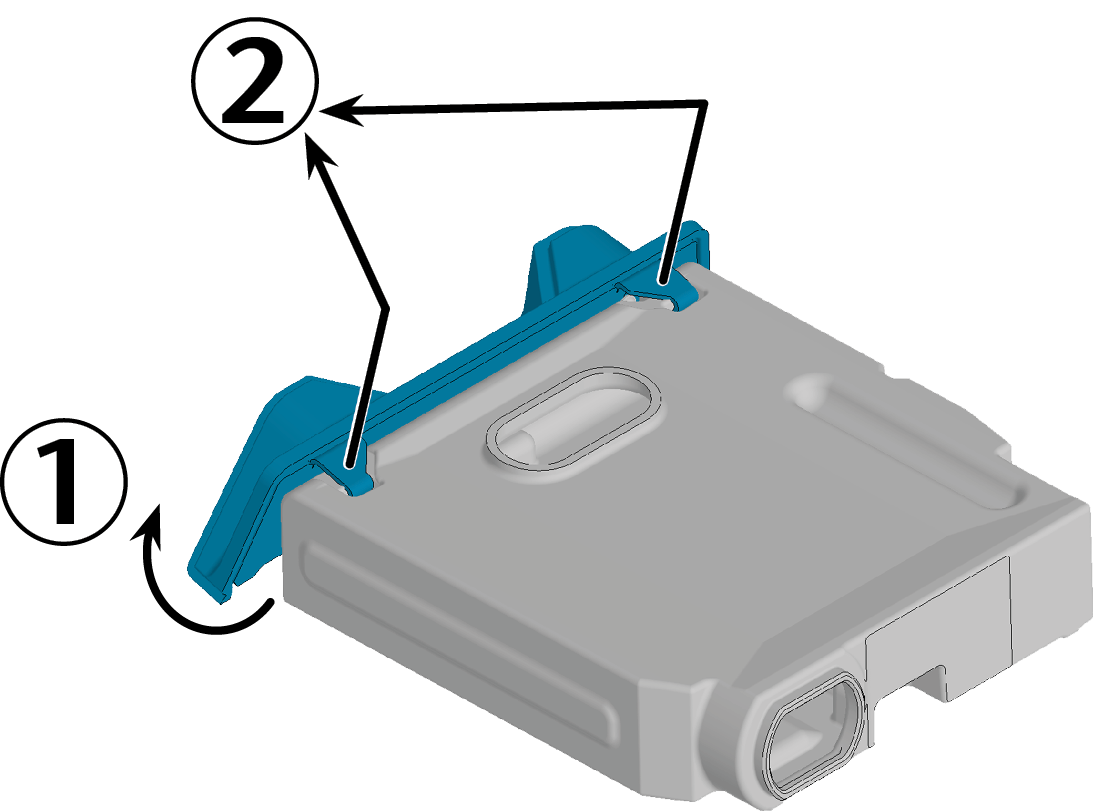

4. Retirez le couvercle du réservoir.

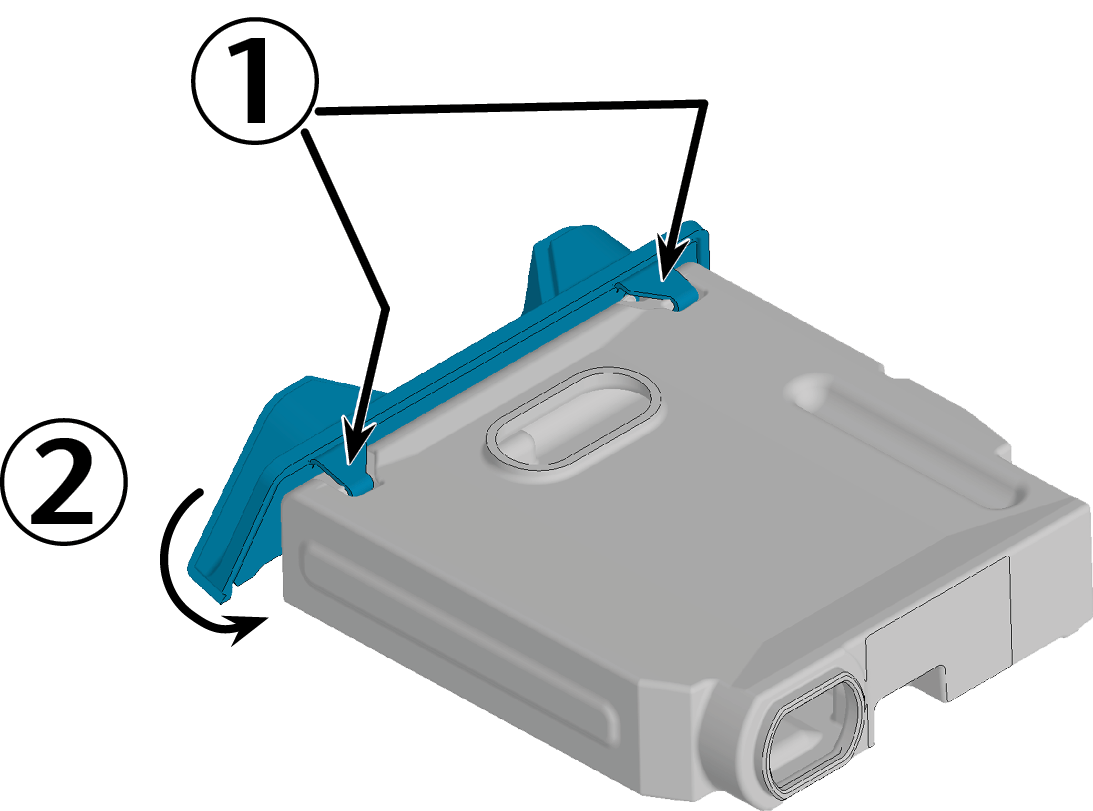

5. Accrochez les languettes du couvercle du réservoir de remplacement dans les encoches prévues à cet effet (marquées en bleu) sur la partie supérieure du réservoir.

6. À l'aide de la clé, vissez les 2 vis (marquées en orange) qui fixent le couvercle du réservoir à la partie inférieure du réservoir.









7. Si vous remplacez le couvercle du réservoir de liquide de refroidissement, placez le coussinet de retour, les deux filtres textiles et le panier-filtre dans le réservoir de liquide de refroidissement.

8. Remplissez le réservoir de liquide de refroidissement.

   Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

9. Insérez le réservoir dans la machine.
